OPCDataHub使用说明
OPCClient客户端工具使用说明
OPCClient客户端测试工具使用说明
编写人胡强编写时间2004-10-8
修改人侯桂香修改时间2005-04-7
OPC Client 测试软件仅用于辅助测试OPC SERVER端是否正常传送数据。
1.注册
开始-> 程序选择“MACSII OPC SERVER V2.2”->“OPC 注册”，如下图：
点击“确定”，如下图：
点击“确定”，即完成注册。
2.运行
开始-> 程序选择“OPC Client 测试”->“OPC Client”，显示如下对话框：
选择“OPC”---“connect”连接OPC服务端
Server Node填写MACSOPC.exe所在服务器的机器名，出现Available servers后，选中，OK 如果Available Servers没有显示，请按Refresh List按钮，等待出现Available Servers显示。
选择“OPC”---“ADD ITEM”,出现如下对话框：
双击选中FAAMBCT0_A V,点击DONE, 出现如下对话框：
鼠标右键单击项名，选择“Write value…”
请特别注意：
OPCCLIENT连接服务器端的时候，客户端操作系统登录的用户名和密码必须和服务器端当前用户名，密码保持一致，才能实现远程连接。
OPC详细说明
OPC概述1.什么是OPC？OPC是一种利用微软的COM/DCOM技术来达成自动化控制的协定。
OPC全称是Object Linking and Embeding（OLE）for Process Control，它的出现为基于Windows 的应用程序和现场过程控制应用建立了桥梁。
在现今的工业自动化中，我们需要一套整合的信息系统，由底层的各项装置采集信息(Field Management)，中层的控制系统或图控应用程序进行程序的控制(Process Management)，再由最上层的整合软件将这些信息整合起来以供企业决策或效能提升，如下图所示:OPC 为硬件制造商与软件开发商提供了一条桥梁，透过硬件厂商提供的OPC Server 接口，软件开发者不必考虑各项不同硬件间的差异，便可自硬件端取得所需的信息，所以软件开发者仅需专注于程序本身的控制流程的运作。
此外，由于COM/DCOM 实作并隐藏了网络的细节，透过OPC 可以很容易地达成远程控制的理想。
2.OPC是如何工作的？在说明OPC Server/Client 运作方式之前，我们先简单介绍一下Microsoft 发展的COM/DCOM 是什么?COM 是一种发展软件组件的方法，所谓的软件组件，是指一个可以提供应用程序、操作系统、以及其它组件服务的二进制可执行程序。
事实上，发展自订的COM 对象就好象是在建构一套可以动态执行的对象导向API 一般。
你可以在应用程序执行的时期随意拼上或移除所需要的组件。
依据COM 这样的概念，发展应用程序就像是堆积木一样，每一个COM 组件就是一块积木，你可以利用各式各样不同的积木，拼凑出你所需要的应用程序。
在实作上，COM 透过一组一组的接口(Interface) 提供服务，所有COM 组件的使用者，都必须透过这些Interface 来使用组件提供的功能。
OPC 的规格中便定义了许多OPC Server 应该提供的Interface，要撰写一个OPC Server 的COM 组件，你必须在你的组件中加入这些接口，并提供它们的实作，Client 便可以透过这些接口，操作连接到OPC Server 的硬件装置，这也就是OPC Server/Client 运作的方式。
OPC服务器用户手册
OPC客户端开发工具包用户手册北京华富惠通技术有限公司目录一、工具包简介 (3)（一）OPC简介： (3)（二）工具包的特点： (3)二、OPC 客户端程序开发流程 (4)（一）OPC客户端程序开发用到的相关知识 (4)（二）用工具包开发的OPC 客户端程序的框架 (6)（三）调用工具包接口的流程图如下： (7)（四）在开发过程中，用户必须完成一些工作： (8)三、工具包的接口描述 (9)(一) 初始化函数 (9)(二) 服务器连接函数 (10)(三) ‘标签组’函数 (13)(四) ‘标签项’函数 (17)(五) 回调函数 (22)(六) 其它函数 (22)四、附录： (24)（一）OPC DA规范中关于标签数据质量的描述： (24)（二）OPC DA规范中关于标签的属性： (27)（三）COM相关知识： (27)（四）加密锁的使用： (28)前言本文档介绍北京华富惠通技术有限公司开发的CONTROX-工具包（以下简称工具包）的特点和如何利用开发工具包进行OPC 客户端程序的开发。
本文共分为六个部分：一、介绍了OPC的基本概念；二、OPC 客户端程序的开发流程；三、详细描述了工具包的开发接口；四、附录部分介绍了一些与DA开发相关的OPC规范和其他内容。
一、工具包简介（一）OPC简介：OPC（OLE for Process Control）是工控行业的软件接口标准，它试图按照标准的方法完成不同设备之间数据交换的问题。
OPC基金会是OPC规范的制定者，制定了数据访问、历史数据访问、事件与报警、批处理、OPC DA XML等一系列标准。
OPC基于微软的COM技术，它具有如下的优点：（1）高速的数据传输；（2）基于分布式COM的安全性管理机制；（3）降低开发成本；（4）实现具有高度柔韧性功能的系统；（5）实现具有高可靠性的系统；（二）工具包的特点：北京华富惠通技术有限公司是OPC中国促进会的五家成员之一，负责OPC技术在中国地区的技术支持工作，同时也从事着OPC的研究与开发工作。
ABBPLCOPC通讯操作指导
ABBPLCOPC通讯操作指导一、简介ABB PLC（可编程逻辑控制器）是一种用于工业自动化控制系统的设备，它负责监测和控制生产流程。
OPC（OLE for Process Control，过程控制对象链接和嵌入技术）是一种用于实现设备和系统之间通信的标准协议。
在ABB PLC中使用OPC能够实现与其他设备和系统之间的数据交换。
二、准备工作1.硬件准备：确保已经连接好适当的通讯线缆和设备，例如以太网线或串口线。
同时确保OPC服务器已经正确安装。
2.软件准备：确认ABBPLC已经正确安装并且运行，同时确保OPC客户端软件已经正确安装。
三、配置OPC服务器1.打开ABBPLC的配置工具，进入通讯配置模式。
2.在通讯配置模式中，选择OPC服务器并进行配置。
设置好OPC服务器的IP地址和端口号。
3.配置好OPC服务器后保存并退出配置工具。
四、配置OPC客户端1.打开OPC客户端软件，进入配置模式。
2.在配置模式中，添加ABBPLC的OPC服务器。
输入OPC服务器的IP 地址和端口号。
3.配置好OPC服务器后保存并退出配置模式。
五、建立通讯连接1.在OPC客户端软件中，查找ABBPLC的OPC服务器。
2.确认连接状态为正常，然后打开通讯连接。
六、数据交换七、监控和调试2.如果遇到通讯故障或数据错误，可以使用调试工具来诊断和解决问题。
八、注意事项1.确保ABBPLC的IP地址和端口号与OPC服务器的配置相匹配。
2.确保OPC客户端软件和OPC服务器支持的通讯协议相匹配。
3.在配置和使用过程中遵循安全规范，谨防数据泄露和未授权访问。
4.定期进行系统维护和更新，确保系统的稳定性和安全性。
总结：本文介绍了ABBPLCOPC通讯的操作指导，主要包括准备工作、配置OPC服务器和OPC客户端、建立通讯连接、数据交换、监控和调试等步骤。
正确使用OPC能够实现ABBPLC与其他设备和系统之间的数据交换，提高生产控制系统的效率和可靠性。
opc设置说明

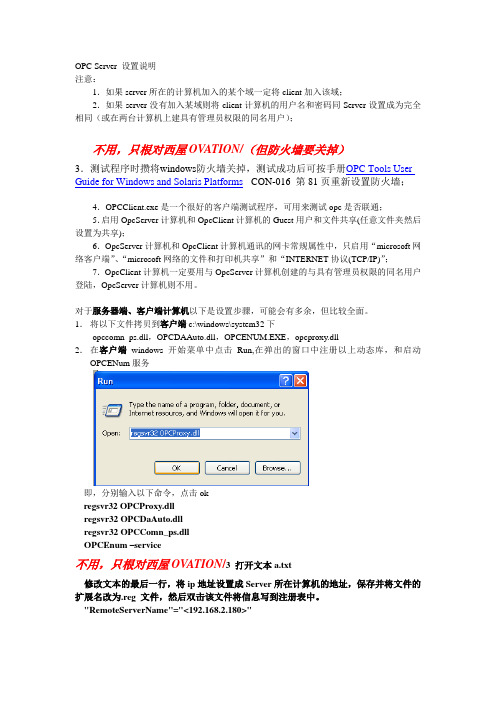

OPC Server 设置说明注意：1．如果server所在的计算机加入的某个域一定将client加入该域；2．如果server没有加入某域则将client计算机的用户名和密码同Server设置成为完全相同（或在两台计算机上建具有管理员权限的同名用户）；不用，只根对西屋OVATION/（但防火墙要关掉）3．测试程序时攒将windows防火墙关掉，测试成功后可按手册OPC Tools User Guide for Windows and Solaris Platforms CON-016 第81页重新设置防火墙；4．OPCClient.exe是一个很好的客户端测试程序，可用来测试opc是否联通；5．启用OpcServer计算机和OpcClient计算机的Guest用户和文件共享(任意文件夹然后设置为共享)；6．OpcServer计算机和OpcClient计算机通讯的网卡常规属性中，只启用“microsoft网络客户端”、“microsoft网络的文件和打印机共享”和“INTERNET协议(TCP/IP)”；7．OpcClient计算机一定要用与OpcServer计算机创建的与具有管理员权限的同名用户登陆，OpcServer计算机则不用。
对于服务器端、客户端计算机以下是设置步骤，可能会有多余，但比较全面。
1．将以下文件拷贝到客户端c:\windows\system32下opccomn_ps.dll，OPCDAAuto.dll，OPCENUM.EXE，opcproxy.dll2．在客户端windows开始菜单中点击Run,在弹出的窗口中注册以上动态库，和启动OPCENum服务即，分别输入以下命令，点击okregsvr32 OPCProxy.dllregsvr32 OPCDaAuto.dllregsvr32 OPCComn_ps.dllOPCEnum –service不用，只根对西屋OVATION/3 打开文本a.txt修改文本的最后一行，将ip地址设置成Server所在计算机的地址，保存并将文件的扩展名改为.reg 文件，然后双击该文件将信息写到注册表中。
opc客户机设置手册
DCOM 设置
第一步：设置四个权限
1）点击开始——运行，在其中输入dcomcnfg，如下图所示。
打开后依次展开组件服务，计算机，我的电脑，然后右键我的电脑，点属性，如下所示
2）点击最后一个选项COM 安全，里面有4个选项，展开其中第一行访问权限的编辑限制如下：
里面4个选项（Everyone，SIMATICHMI，等）的本地和远程都必须允许（打上勾勾）
3）展开其中第一行访问权限的编辑默认值如下：
里面4个选项（Everyone，INTERACTIVE等）的本地和远程都必须允许（打上勾勾）
4）展开其中第二行启动和激活权限的编辑限制如下：
同样里面所有选项的允许都必须打上勾勾，这个里面还有个SIMATIC NET 选项截图未截全。
5）展开其中第二行启动和激活权限的编辑默认值如下：
同样里面所有选项的允许都必须打上勾勾，
第二步：设置Opc Enum 及OPC SEVER WINCC 右键属性选择使用默认值即可
第三步：启动OpcEnum 选择自动
第四步：设置客户机登陆用户
1）开始——控制面板——管理工具——计算机管理
说明：客户机必须要添加同样的登陆用户名及密码（如图中ABB），必须用此用户名登陆，且需要添加服务器的登陆用户（如图OPC USER为OPC服务器所使用的登陆用户名）2）在组里点击打开SIMATIC HMI 将客户机的用户及服务器的用户填加进去。
OPC Client工具使用说明
新OPC Client工具使用说明
改进以下功能：（2005-11-24）
1，添加MACSV系统读写点值调试功能。
这样做的目的是为了测试与MACSV Server 的通讯状况。
2，点的通讯方向的手工选择。
通讯方向是指写入MACSV中？还是写入OPC Server中？上一版本中通讯方向是依靠点的读写属性自动决定的。
3，与MACSV 系统连接改为程序启动自动运行。
当用户修改了MACSV服务器的参数后，程序会提醒用户退出后再重新启动。
第一次使用方法：
1，连接OPC Server。
2，选择OPC server 中需要添加的Tag。
3，为每个tag定义通讯方向，以及通讯点名、项名。
4，如果通讯不正常，请使用MACSV服务器调试工具，读写一个开关量或者模拟量点值，以判断运行状况。
友好提示
1，当系统配置好之后，如果由于断电或者重新启动计算机之后，需要由手工运行
OPCClient.Exe,然后直接点击“启动/运行”命令。
OPC DCOM配置工具使用说明
OPC DCOM配置工具使用说明
当OPC客户端远程访问OPC服务器时，需要对服务器端和客户端的计算机进行DCOM 配置。
为了方便DCOM配置，特编写了注册表导入工具。
使用方法如下：服务器端：
1. 点击“开始”->“运行”，输入“dcomcnfg”（不包含双引号），确认组件服务->计算机->我的电脑右键属性能否打开，如果属性可以正常打开，则执行第2步；如果属性不能打开，则点击运行安装目录下“DCOM配置工具”文件夹下的DTC.bat批处理文件，执行后电脑会重新启动，这样可以正常打开属性。
2. 双击Macsv5Sever.reg注册表文件。
成功导入注册表之后注销下计算机，这样就完成了服务器端的DCOM配置。
客户端：
1.第一步同服务器。
2.双击运行OPCDCOM.reg注册表文件。
成功导入注册表之后注销下计算机，这样就完成了客户端的DCOM配置。
注意事项：
客户端和服务器端的Windows XP的登录账户和密码必须相同，密码不能为空。
OPCClient远程连接OPC服务器配置手册
OPCClient远程连接OPC服务器配置手册默认分类2010-07-22 10:19:09 阅读92 评论0 字号：大中小订阅一，操作系统用户1、在OPC服务器上用Administrator用户建立一个拥有管理员权限的用户并设置密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：1232、在OPCClient服务器上用Administrator用户建立一个相同的拥有管理员权限的用户并设置相同密码，一定要设置密码，不能为空，如：用户名：OPCClientUser 密码：123，并用OPCClientUser用户登入。
二、防火墙设置（OPC服务器和客户端上都要进行设置）1、关闭window自带的防火墙。
2、如果不关闭windows自带的防火墙，则需要在window防火墙管理界面上配置允许客户端程序访问权限和开放OPC通讯135端口。
步骤如下：1）2）3）4）5）三、DCOM配置（OPC服务器和OPCClient服务器都要进行设置）1、开始—>运行—>输入：dcomcnfg进入DCOM的总体默认属性页面，将“在这台计算机上启用分布式COM”打上勾，将默认身份级别改为“无”。
如下面画面2、打开属性—>切换到“安全”属性页，分别编辑如下4个选项。
3、以上4个选项分别添加everyone，administratro,anonymous user三个用户用户，并勾选上所有权限选项。
【请注意是三个用户，如果少了一个有可能出现找不到服务器的情况】设置DTC在msdtc标签下，点击“安全性配置”，按下图配置4、在OPC服务器上，还要回到“组件服务”界面，打开DCOM配置，找到注册的OPC服务器的名称选项，打开它的属性。
设置加密设置位置启用交互式用户（注：有时做好dcom配置后，需要重新启动电脑才起作用。
所以为了安全起见，建议最好重新启动一下电脑，再做下一步）。
四、本地安全策略配置1、OPC服务器和OPCClient服务器都要设置：打开“控制面版”à“管理工具”à打开“本地安全策略”2、à安全选项—>”网络访问：本地帐户的共享和安全模式”->属性3、选择“经典—本地用户以自己的身份验证”注意一点不能忘了这一步，否则会在连接Opc服务器时报“拒绝访问”的错误！五、其他设置1、关闭操作系统运行的其他防火墙，杀毒软件等。
opc配置说明
说明
采集OPC数据：
1.首先安装RSLINX OEM。
2.安装OPC Client server 。
配置OPC Client server如下：
在系统配置中驱动器列表中双击OPC项，或在配置驱动器时点击配置。
显示出下图：
选择Use Local Server。
点击connet…
点击server弹出下面对话框：
选择RSLinx OPC Server。
Server: Remote。
Machine Name:使用浏览网络。
选择连接的计算机。
添加Group1，选中Enable√。
添加Item，选中Enable√。
在OPC Item Settings:中Item项中填写标签名,Access项中填写路径(RSLinx OPC中的Item 名) 。
如下图示:
完成后转到创建数据库。
添加一个模拟量标签。
地址填写如下图示:
添加一个数字量标签。
地址填写如下图示:
在工作台上链接数据库中的标签,观察变量的变化一切应正常.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Opcdatahub使用说明
1、软件安装
在矿端上传服务器安装一套opcdatahub，矿端各子系统上位机中各安装一套opcdatahub。
安装完成后，将替换文件夹中的文件拷贝到安装路径下。
2、子系统上位机端配置
点击“opc”，在该页面点击“add”添加opcserver
Connection Name：默认
Computer Name：opcserver 所在机器地址
Opcserver Name：选择你要连接的opcserver名称
Data Domain Name：自己取，上传服务器中与之一致。
3、上传服务器端配置
点击“Tunnel/Mirror，在该页面点击“add master”，在该页面中添加子系统信息。
Primary Host：子系统上位机IP
Secndary Host：子系统备用上位机IP
Local data domain:子系统上位机opcdatahub中Data Domain Name 名称Remote data domain：子系统上位机opcdatahub中Data Domain Name 名称Remote user name：子系统上位机操作系统用户名
Remote password：子系统上位机操作系统密码
4、系统集成软件
在我们系统集成软件中，服务名为：Cogent.OPCDataHub.1
矿子系统详细配置页面请参照《综合自动化采集平台维护操作》第四项：OPC配置页面留存。
