wWo第10章 波与射线传感器

合集下载

第11章 射线式传感器

第11章 射线式传感器

V: G-M工作区
2)闪烁计数器 闪烁计数器由闪烁体和光电倍 增管组成。光电倍增管只能放 大光信号不能直接放大射线信 号。 闪烁体先将辐射能变为光能, 光电倍增管再将光能变为电信 号进行探测放大。 物质受射线作用而被激发,受 激电子由激态跃迁到基态时发 射出脉冲状的光,这种现象称 为闪烁,而闪烁体就是一种能 产生这种现象的物质。


当没有外因作用时,同位素的原子核会自动产生核 结构的变化,称为核衰变;
同位素的原子在自动衰变过程中会放出射线,这种 同位素就称“放射性同位素”。
• 核素及符号表示
具有确定质子数和中子数的原子核称为核素。 核素是原子核的一种统称。

氦-4 碳-12 碳-13 碳-14
素 质子数
2 6 6 6
中子数 质量数 符 号
半衰期:通常用半衰期表示核素衰减速度 半衰期指, 放射性核数衰减到原始数目一半所用的时间,
一般用10倍半衰期表示放射性核素的寿命。
11.1.2 核辐射与物质间的相互作用 放射性同位素衰变时,放出一种特殊的,带有一定能量的 粒子或射线,这种现象称“核辐射”。
☻ 放射性同位素在衰变过程中能放出
☻ 核辐射与物质间的相互作用主要是通过
电离、吸收、反射作用。

电离作用:带电粒子在物质中穿行时会使物质的原子 发生电离,在它们经过的路程上形成离子对。其中:
• α粒子质量大,电荷量多, 电离能力最强但射程短;

β粒子质量小,电离较弱;
β
α
• γ粒子没有直接电离作用。

吸收、反射
α、β、γ射线穿透物质时,由于磁场作用,原子中
第11章 射线式传感器
主要内容
11.1 核辐射物理基础 11.2 射线式传感器 11.3 射线式传感器的应用

测试技术-10.1 红外辐射传感器

测试技术-10.1 红外辐射传感器

10.1 红外辐射传感器
10.1.2 红外辐射的物理基础
红外辐射又称红外线(光),指太阳光中波长比红光长的那部分不
可见光。任何物体,当其温度高于绝对零度( 273.15 C )时,都会向外
辐射电磁波。物体的温度越高,辐射的能量越多。现实世界所辐射的
各种电磁波波谱很宽,可从几微米到几千米,包括 射线、X射线、
T ——热力学温度( K );
——比辐射率(非黑体辐射度/黑体辐射度)。常用材
料的比辐射率见表10-1
研究物体热辐射的一个主要模型是黑体。黑体即为在任何温度下
能够全部吸收任何波长的辐射的物体。处于热平衡下的理想黑体在热
力学温度T(K)时,均匀向四面八方辐射,在单位波长内,沿半球方向
上,自单位面积所辐射出的功率称为黑体辐射通量密度,记为 单位 Wm2 m 。
10.1 红外辐射传感器
红外传感器的工作原理并不复杂,一个典型的传感器系 统各部分的实体分别是: (1)待测目标。根据待测目标的红外辐射特性可进行红外系 统的设定。 (2)大气衰减。待测目标的红外辐射通过地球大气层时,由 于气体分子和各种气体以及各种溶胶粒的散射和吸收,将使 得红外源发出的红外辐射发生衰减。 (3)光学接收器。它接收目标的部分红外辐射并传输给红外 传感器。相当于雷达天线,常用是物镜。 (4)辐射调制器。对来自待测目标的辐射调制成交变的辐射 光,提供目标方位信息,并可滤除大面积的干扰信号。又称 调制盘和斩波器,它具有多种结构。
1.基尔霍夫定律
物体向周围发射红外辐射能时,同时还吸收周围物体发射的红外
辐射能,即
ER E0
(10-1)
2.维恩位移定律
红外辐射的电磁波中,包含着各种波长其峰值辐射波长m 与物体 自身的绝对温度 T 成反比,即

传感器技术10数字传感器中英对照

传感器技术10数字传感器中英对照
1-主光栅 2-指示光栅
28
29
30
31
第10章 数字式传感器
光电转换(Photoelectric conversion) ➢ 为了进行莫尔条纹(Moire Stripe)读数,在光路系
统中除了主光栅(Primary Raster)与指示光栅 (Indication Raster)外,还必须有光源(Light source) 、聚光镜(Condensing Lens)和光电元件 (Photoelectric component)等。图10-13为一透射 式光栅传感器的结构图。主光栅与指示光栅之间 保持有一定的间隙。光源发出的光通过聚光镜后 成为平行光(Parallel light)照射光栅,光电元件 (如硅光电池)把透过光栅的光转换成电信号。
9
第10章 数字式传感器
鉴相法(Phase discrimination method)
➢ 所谓鉴相(Phase Discrimination)法就是根据 感应电势的相位来测量位移。采用鉴相法, 须在感应同步器滑尺的正弦和余弦绕组 (Cosine winding) 上 分 别 加 频 率 和 幅 值 (Amplitude) 相 同 , 但 相 位 差 为 π/2 的 正 弦 激
8
第10章 数字式传感器
对于不同的感应同步器,若滑尺绕组激磁 (Excitation),其输出信号的处理方式有: 1.鉴相法(Phase Discrimination) 2.鉴幅法(Amplitude Discrimination) 3.脉冲调宽法(Impulse Width Modulation) 三种。
10-5
上式是鉴相法的基本方程。由式可知,感应电势e
和余弦绕组激磁电压 u c 之间相位差 正比于定尺与滑

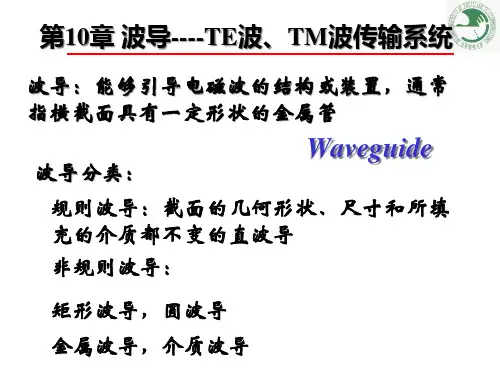

第10章 波导----TE波、TM波传输系统

第10章 波导----TE波、TM波传输系统

[
j
Ez x
H z y
]
Ey
1 kc2
[
Ez y
j
H z x
]
用电磁场的纵 向分量可以完 全表示横向分 量-----只要求出 纵向分量,就 可以得出电磁 场的全部分量
Hx
1 kc2
[
j
Ez y
H z x
]
----规则波导中 不存在TEM波
kc2 2 2
(单导体波导)
----kc截止波数
均匀介质、无源区简谐波的Maxell方程
m
a
x)
x) cos(
cos( n
b
n
b
y)
y) e jt e jt z
z
Hy Hz
kc2 H0
n c( obs()mH0
a
cos(m x) sin( n
x) cosa( n
b y)e jt z
b
y) e jt z
kc2
( m
a
)2
( n
b
)2
2 ( m )2 ( n )2 2
a
b
表示衰减的场分布,矩形波导中不能传播相应的电磁波
1、γ为虚数时,kc < k,表示沿z正向传播的电磁波
j
k 2 kc2 j
2 ( m )2 ( n )2 j
a
b
波导中能够维持TEmn或TMmn模式的传输
即要求: 2 ( m )2 ( n )2
a
b
要求波长满足
2
2
( m
a
)2
( n
边界条件
1,x 0,0 y b, Ez 0, 左璧
A0

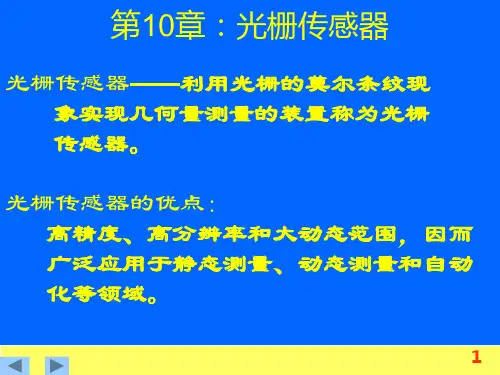

第10章 光栅传感器

第10章 光栅传感器
37
光栅在机床上的安装位置(2个自由度)
38
光栅在机床上的安装位置(3个自由度)
数显表
39
3自由度光栅数显表
40
3自由度光栅数显表
41
安装有直线光栅的数控机床加工实况
角编码器 安装在夹 具的端部
切削刀具 被加工工件 光栅扫描头 防护罩内为直线光栅 42
作业
1.光栅传感器主要由哪几部分组成?各自 的作用是什么? 2.什么是光栅细分技术? 3.什么是莫尔条纹?莫尔条纹具有哪些性 质?
L
15
莫尔条纹演示
主光栅 指示光栅
均匀刻线
夹角
移动
明暗相间条纹
莫尔条纹
16
(1)莫尔条纹的光学放大作用 在透射式直线光栅中,把主光栅与指示光栅的刻线面相对 叠合在一起,中间留有很小的间隙,并使两者的栅线保持很小 的夹角θ。在两光栅的刻线重合处,光从缝隙透过,形成亮带; 在两光栅刻线的错开处,由于相互挡光作用而形成暗带。
2、反射分光式
光学系统
图10—14所示:光源1发出的 光经准直透镜2变成平行光束 垂直入射到分光棱镜3,经过 半透分光面时被分成 CD、CE 两束光线射到闪耀光栅4的A、 B两点。闪耀光栅具有等腰三 角形线槽。使光栅在自准状 态下工作,即光束垂直投射 到线槽面时,由物理光学可 知,最大强度的衍射光将沿 原路反射回分光棱镜3。这样, 由A、B两处返回的两路衍射 光经分光棱镜3都投射到透镜 5。这两路衍射光是相干的, 相遇后发生干涉 ,产生的条 纹图象经透镜5由光电元件6 接收。 32
按光源照射方法
按制造光栅材料
透射光栅
玻璃光栅 金属光栅
优点:光源垂直入射,信号幅值较大,信噪比好,光电转换器的结构简单; 光栅每毫米的线纹数多,减轻了电子线路的负担。

第10章数字式传感器

第10章数字式传感器

第十章、数字式传感器目前各种数字显示的非电量检测装置巳广泛使用。

在机械制造工业中应用得比较成熟的是光栅、磁栅、感应同步器等为传感元件的数字测量仪器。

这些数字式测量仪器具有检测精度高、寿命长、抗干扰能力强、使用方便等优点;第一节、光栅式传感器利用光栅的衍射现象,把光栅应用于光谱分析、测定光披的波长等方面。

利用光栅莫尔条纹现象,把光栅作为测量元件,开始应用于机床和计算仪器上。

由于光栅具有结构原理简单、计量精度高等优点,受到重视和推广。

光栅传感器,成功地作为数控机床的位置检测元件,并用于高精度机床和仪器的精密定位或长度、速度、加速度、振动等方面的测量。

一、光栅传感器的结构:光栅传感器由:照明系统、光栅副、光电接收元件所组成;如图10-1所示。

1光源、2透镜、3主光栅、4指示光栅、5光电元件图10-1透射光栅传感器光路1、照明系统:照明系统由:光源和透镜构成;光源:钨丝灯泡、砷化镓发光二极管。

透镜:将光源发出的光转换成平行光。

2、光栅副:光栅副由主光栅和指示光栅构成;主光栅又叫标尺光栅是测量的基准。

常用高于白玻璃制作。

主光栅的有效长度由测量范围决定。

一般主光栅比指示光栅长。

指示光栅用光学玻璃,其长度只要能产生测量所需的莫尔条纹即可。

主光栅与指示光栅具有相同的栅距的栅线。

在测量位移时,主光栅往往固定在机床床身上不动,指示光栅随拖板一起移动。

在测量角位移时,指示光栅一般固定不动,主光栅随机床的主轴一起移动。

光栅副是光栅传感器中的主要元件。

整个测量系统的精度主要由主光栅的精度精度来决定。

安装时主副光栅互相重叠并错开一个小角度θ,以便获得莫尔条纹。

2、计量光栅:在长度测量中应用的光栅通常称为计量光栅。

1)、计量光栅按其形状和用途可分为:长光栅和圆光栅两类;⑴、长光栅:长光栅用于测量长度;要求光栅的刻线相互平行。

如图10-2a图10-2长光栅与圆光栅示意图1(a)(b)W221I ab图10-3透射圆光栅示意图圆光栅按其圆周内线纹数不同,圆光栅分成三种:①、六十进制:如:10800线、21600线、32400线、64800线、 ②、十进制:如:1000线、2500线、5000线、 ③、二进制:如:512线、2040线、2048线、 圆光栅有两种:径向光栅和切向光栅径向光栅:其栅线的延长线全部通过圆心,如图10-3a 所示; 切向光栅:其全部栅线与一个同心小圆相切,如图10-3b ; 此小圆的直径很小,只有零点几毫米或几个毫米。

《波传感器》PPT课件

《波传感器》PPT课件
一般来说,水声观测设备主要由两部分组成,一是电子 设备——产生、放大、接收和指示电信号的部分,它具体包括 发射机、接收机、指示器等;二是水声换能器——它的作用是 完成电声信号的转换。下图是几种常用的水声设备的作用示意 图。
精选ppt
16
(a)被动式声呐
(b)主动式声呐
几种水声设备精选的pp工t 作示意图
数,再乘以20, 单位为分贝(dB),即
P
Lp
20lg Pref
(dB)
式中,参考声压Pref=2×10-5 Pa,为1kHz量的声强I与参考声强Iref比值取常用对数, 再乘以10,单位为分贝(dB),即
LI
10 lg
I I ref
精选ppt
7
③声功率级(LW) 声功率级是指测量的声功率W与参考功率Wref的比值取
SAWR由一对叉指换能器及金属栅条式反射器构成,如图所示
一对叉指换一能对器
反射栅条
反射栅条
精选ppt
SAWR基本结构
23
9.2.3 声表面波传感器的应用 1. SAW压力传感器
SAW压力传感器通常采用周边固定的石英膜片为敏感元 件。由于敏感膜片受到的压力与该作用力引起的SAW振荡器输 出频率的变化具有对应关系,因此通过测量SAW的输出频率偏 移,即可得知压力的大小。下面是SAW压力传感器结构原理图。
超声波传感器是检测伴随超声波传播的声压或介质形变 的装置。利用压电效应、电应变效应、磁应变效应、光弹性效 应等应变与其它物理特性相互作用的方法,或用电磁的、静电 的或光学的手段等可检测由声压作用产生的振动。超声检测技 术的基本原理通常是利用某种待测的非声量(如密度、浓度、强 度、弹性、硬度、粘度、温度、流量、液面、厚度、缺陷等)与 某些描述媒质声学特性的超声量(如声速、衰减、声阻抗等)之间 存在着的直接或间接关系,在探索到这些关系的规律之后就可 通过超声量的测定来测出那些待测的非声量。

辐射与波式传感器

辐射与波式传感器

热释电效应

思考:图中的红外光起什么作用?
红外光 -
+ + +
黑色膜 电极
电介质
+ + + + + + + - - - - - - - + + + + + + + - - - - - - - - - -

电介质的极化与热释电

回答:图中的红外光起什么作用?
极化强度与温度(变化)的关系
“铁电体”的极化强度(单位面积上的电荷)与温度有关。当红外辐射照射 到已经极化的铁电体薄片表面上时引起薄片温度升高,使其极化强度降低,表面 电荷减少,这相当于释放一部分电荷,所以叫做热释电型传感器。 温度升高到一定程度,极化将突然消失,这个温度就是“居里点”。在居里 点以下,极化强度是温度的函数。 如果将负载电阻与铁电体薄片相连,则负载电阻上便产生一个电信号输出。 输出信号的强弱取决于薄片温度变化的快慢,从而反映出入射的红外辐射的 强弱 热释电型红外传感器的电压响应率正比于入射光辐射率变化的速率。 当铁电 体薄片的温度达到平衡值时,表面电荷达到平衡浓度,不再释放电荷,将无输出 信号。
理解红外辐射、微波、超声波的概念与特性; 会分析红外探测器的分类与工作原理; 把握微波传感器的分类、组成、特点; 会分析超声波传感器的工作原理; 了解红外传感器、微波传感器与超声波传感器的应用。 重点:基本概念;红外辐射、微波、超声波的基本特性;红外传感器、微波传感 器与超声波传感器的工作原理。

学习要求
透 射 率 / (%)
C2 H2
透 射 率 / (%)
C2 H6
透 射 率 / (%)
C2 H4
10 11 12 13 14 15
红外线气体分析仪测量方案
光源由镍铬丝通电加热发出3~10 μm的红外线 切光片将连续的红外线调制成脉冲状的红外线 测量室中通入被分析气体,参比室中封入不吸 收红外线的气体(如N2等)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第10章 波与射线传感器 主要内容: 10.1 超声波传感器 10.2 红外线传感器 10.3 核辐射传感器

10.1.1 超声波及其物理性质 人耳听见的声波(机械波),频率在16~2*104Hz之间; 次声波————低于20Hz 超声波————高于2*104Hz 超声波技术是一门以物理、电子、机械及材料学为基础的通用技术;超声波技术通过超 声波的产生——传播——接受,几个物理过程完成; • 超声波在液体、固体中衰减很小,穿透能力强,特别是不透光的固体能穿透几十米; • 当超声波从一种介质入射到另一种介质时,在界面上会产生反射、折射和波形转换;

由于超声波的这些特性,使它在检测技术中获得广泛应用。如:超声波测距、测厚、测流量、无损探伤、超声成像等等。

• 超声波为直线传播方式,频率越高绕射越弱,但反射越强,但反射能力越强,利用这种性质可以制成超声波测距传感器。 • 超声波在空气中传播速度较慢,为340m/s,这一特点使得超声波应用变得非常简单,可以通过测量波的传播时间,测量距离、厚度等。 • 声波在介质中传播时随距离的增加能量逐渐衰减,衰减规律用两个能量描述:

声压 声强 :声波与声源之间距离; :衰减系数Np/m(奈培/米); 、为X=0处声压、声强; 可见声波随X增加,声能、由于扩散吸收而减弱。 10.1.2 超声波传感器 结构:利用压电材料(晶体、陶瓷)的压电效应 逆压电效应,将高频电振动转换为机械振动产生超声波,制成发射元件; 正压电效应,将超声波振动转换为电信号,制成接收元件。 超声波传感器又称换能器,主要功能是产生超声波信号,接收超声波信号。目前市场销售的超声波传感器有两种形式:

专用型——器件的发送、接收分开; 兼用型——器件的发送和接收制作在一起。 一般标有谐振中心频率,如:23KHz、40KHz、75KHz、200KHz、400KHz。 超声波传感器使用时有两种形式: 反射式(TX)、直射式(RX)。在发送器双振子端施加40KHz电压,通过逆压电效应,送出超声波信号,接收探头经正压电效应将接收到的信号放大处理。

a)兼用型 b)反射式c)直射式 图10—1超声波传感器的不同形式

图10—2超声波传感器结构 图10—3超声波传感器的工作原理 10.1.3超声波传感器测距原理 超声波传感器测距基本电路主要由振荡发射电路、接收检测电路两部分组成,电路原理框图见10-4。

1)由反向器①②组成RC振荡器,振荡信号经门电路③④⑤⑥完成功率放大,通过CP耦合,传送给超声波振子,产生超声波发射信号。

注:超声波振子一般不加直流电压,因为长期加入直流电压会使传感器特性变差。 2)超声波信号极微弱,需要增益高的放大电路用于检测反射波,运算放大器A对Mv极左右信号放大处理,输出的高频信号电压接检波、放大、开关电路输出或报警。

a) 超声波传感器测距发射电路 b) 超声波传感器测距接收电路 图10—4超声波传感器测距电路原理框图 图10-5采用脉冲时序描述测距原理,测距是通过定时控制电路、触发电路、门电路变换为与距离有关的信号,用时钟脉冲对这个信号的发送和接收之间的延迟时间进行计数,计数器的输出值就是相应距离。

已知计数器系统中超声波速度与距离的关系为: 图10—5超声波传感器测距原理时序波形图

10.2 红外传感器 红外传感器按应用可分为: • 红外辐射测量; • 热成像遥感技术; • 红外搜索、跟踪目标、确定位置; • 通讯、测距等。 红外传感器主要有两部分组成: o 红外辐射源,有红外辐射的物体就可以视为红外辐射源; o 红外探测器,能将红外辐射能转换为电能的光敏器件。

10.2.1 红外辐射 红外辐射俗称红外线,是一种不可见光,其光谱位于可见光中红色以外,所以称红外线。工程上把红外线占据在电磁波谱中的位置(波段)分为:近红外、中红外、远红外、极远红外四个波段。

图10—6电磁波波谱图 有红外辐射的物体就可以视为红外辐射源,如人、动物、火、水、植物都有热辐射,只是波长不同而已。一个炽热的物体向外辐射能量大部分是通过红外线辐射出来的。

10.2.2 红外探测器 红外探测器主要有两大类型: • 热探测器(热电型),包括有:热释电、热敏电阻、热电偶; • 光子探测器(量子型),利用某些半导体材料在红外辐射的照射下,产生光电子效应,使材料电学性质发生变化,其中有光敏电阻、光电管、光电池等。

量子型光子探测器与光电传感器原理相同,这里不再详细阐述。本节主要介绍热电型红外探测器。

(1)热探测器 利用红外辐射的热效应,探测器吸收辐射能后引起温度升高,使其它物理量变化,如热释电、热敏电阻、热电偶、气体等。

热释电效应:

热释电效应基于物体的热效应,首先将光辐射能变成材料自身的温度,利用器件温度敏感特性将温度变化转换为电信号,包括了光——热——电两次信息变换过程,而对波长的频率没有选择。光、热、电转换过程中:

光——热阶段,物质吸收光能,温度升高; 热——电阶段,利用某种效应将热转换为电信号。 • 当红外辐射照射到已经极化的铁电体表面时,薄片温度T升高,使极化强度P降低,表面电荷Q减少,释放部分电荷,所以称热释电。 • 极化产生的电荷被附集在外表的自由电荷慢慢中和,不显电性。中和的平均时间为:

图10—7 光辐射能变成材料自身的温度 为使电荷不被中和掉,必须使晶体处于冷热交替变化的工作状态,使电荷表现出来。 • 热释电传感器应用时需要用光调制器,调制器的入射光频率必须大于中和时间的频率:

• 热释电传感器可视为电流源,下式说明热释电材料只有在温度变化时才产生电流、电压:

式中:S—元件面积;P—极化强度;g—热释电系数。 图10—8热释电材料表面电荷随温度变化状况 热释电元件等效电路: 等效电路如图10-9所示:Rd是绝缘电阻;RL为外接负载;

输出电压: 热释电传感器绝缘电阻很高,几十至几百兆欧容易引入噪声,使用时要求有较高的输入电阻。通常购买的热释电传感器已经将前极的场效应管FET和输入电阻安装在管壳中,起到阻抗变换的作用。 图10—9热释电元件结构和等效电路 (2)光子探测器 光量子型就是利用光电效应,通过改变个电子能量的状态引起电学现象,光量子型传感器有: 光电导型(PC) 光电型(PU) 光电磁型(PEM) 肖特基型(ST) (3)红外传感器应用 热释电红外报警控制电路

图10—10热释电红外报警控制电路原理 红外光束报警电路 图10—11热释电红外光束报警电路 热释电红外还可用于自动门、干手机、自动水龙头等。下图中自动门由热释电红外传感器检测是否有人出入,单稳态控制电机正转反转。

图10—12采用热释电红外传感器的自动门示意 10.3 核辐射传感器 10.3.1核辐射物理基础 • 放射性同位素 凡是原子序数相同,原子质量不同的元素,在元素周期表中占同一位置,称同位素。 当没有外因作用时,同位素的原子核会自动产生核结构的变化,称为核衰变。 同位素的原子在自动衰变过程中会放出射线,这种同位素就称“放射性同位素” 放射性衰减规律为: 、t=0的原子核数,t 时刻原子核数 衰减常数(不同同位素值不同) 上式可见,放射性同位素的原子核数按指数规律随时间衰减,衰减速度用半衰期表示。半衰期是指放射性同位素的原子核数衰减到一半时所需时间,一般用半衰期作同位素的寿命。

• 核辐射 放射性同位素衰变时,放出一种特殊的带有一定能量的粒子或射线,这种现象称“核辐射”。放射性同位素在衰变过程中能放出α、β、γ三种射线,

其中:

α 射线由带正电的α粒子组成(如氦核); β 射线由带负电的β粒子组成(电子); γ 射线由中性的光子组成。 一般用单位时间内发生衰变的次数来表示放射性的强弱,称放射性强度。放射性强度也是随时间按指数规律减小:

I0初始强度;I时间t后的强度; 放射性强度单位:居里(Ci),毫居里(mCi),1Ci=3.7*1010/秒次核衰变 • 核辐射与物质间的相互作用 核辐射与物质间的相互作用主要是由电离、吸收与反射; • 电离作用 具有一定能量的带电粒子在穿透物质时会产生电离作用,在它们经过的路程上形成许多 离子对。 α粒子能量大,电离最强,但射程短; β粒子质量小,电离较弱; γ粒子没有直接电离作用。 • 吸收、反射 α、β、γ射线穿透物质时,由于磁场作用,原子中电子会产生共振,振动的电子形成散射的电磁波源,使粒子和射线能量被吸收和衰减。

α 射线穿透能力最弱; β 射线次之,穿行时易改变方向,产生散射形成反射; γ 射线穿透能力最强,能穿透几十厘米厚的固体物质,在气体中可穿透几百米,因此γ射线广泛用于金属探伤。

• 应用: α 射线可实现气体分析,如气体压力、流量测量; β 射线可进行带材厚度、密度检测; γ 射线可探测材料缺陷、位置、密度与厚度测量。 10.3.2射线式传感器 射线式传感器通常有两种主要形式,一种是测量天然或自然的放射线,例如测量天然放射性的U、Th、K和这三个量的总量;另一种方式是利用放射性同位素测量非放射性物质,根据被测物质对辐射线的吸收、反射进行检测,或者利用射线对被测物质的电离激发作用。后者射线式传感器主要由放射源和探测器组成。

• 辐射源 利用射线进行测量必须有辐射源发出α、β、γ射线。辐射源的种类很多,一般选用半衰期较长的同位素,强度合适的辐射源。常用同位素源有:

放射源半衰期射线种类能量

(铯)33.2年、0.6614 (镅)470年、5.4827
