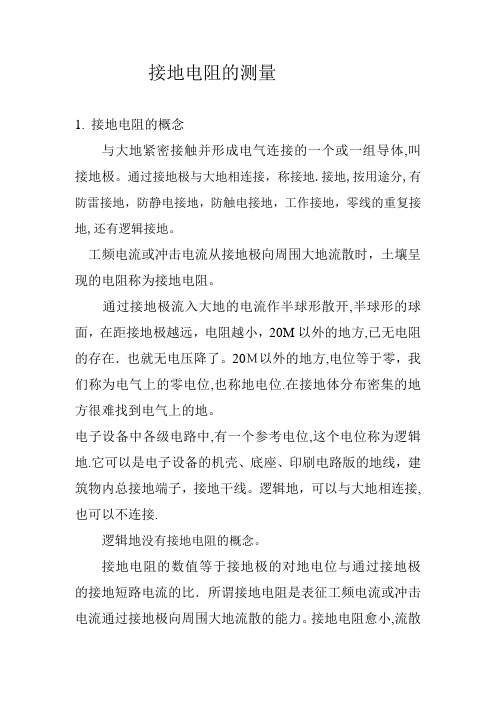

接地电阻的测量1.接地电阻的概念与大地紧密接触并形成电气连接的一个或一组导体,叫接地极。
通过接地极与大地相连接，称接地.接地,按用途分,有防雷接地，防静电接地，防触电接地，工作接地，零线的重复接地,还有逻辑接地。
工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。
通过接地极流入大地的电流作半球形散开,半球形的球面，在距接地极越远，电阻越小，20M以外的地方,已无电阻的存在．也就无电压降了。
20Ｍ以外的地方,电位等于零，我们称为电气上的零电位,也称地电位.在接地体分布密集的地方很难找到电气上的地。
电子设备中各级电路中,有一个参考电位,这个电位称为逻辑地.它可以是电子设备的机壳、底座、印刷电路版的地线，建筑物内总接地端子，接地干线。
逻辑地，可以与大地相连接,也可以不连接.逻辑地没有接地电阻的概念。
接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比．所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。
接地电阻愈小,流散愈快。
接地电阻不能用从接地极到大地某点的电阻来表达，因此,不能用欧姆表测量接地电阻。
可以认为,接地电阻虽然具有直流电阻相同的量纲,但实际上是土壤电阻率ρ与电容的比率乘以介电系数ε，因此,确切的说,接地电阻应称为接地阻抗。
同时,由于接地电阻R 含有电容C这一分量。
因此,测量时，不能使用直流电源。
也不宜使用功率表法来测量,用功率法的指示值只反映电阻分量.而且一般功率表法的误差与功率因数COSΦ有关。
随着COSΦ的降低,误差较大。
接地电阻的阻抗角一般都是在Φ=ＣOＳ—１（0.５-0。
７）之间，因此,不宜使用功率表法来测量,因误差较大。
由此可见，接地电阻与一般导体的电阻R＝Ρl／S的物理概念是不一样的.其值与土壤电阻率ρ和介电系数ε的乘积成正比,与电容C成反比，而与接地装置内部的引线长度无关。
2.测量方法1）测量原理接地装置工频接地电阻的数值，等于接地装置的对地电压与通过接地装置流入地中的工频电流的比值因此,测量接地电阻必须测量接地装置的对地电压和流入地中的工频电流接地装置的对地电压是指接地装置与地中电流场的实际的零电位区之间的电位差。
土壤电阻率的测试方法
土壤电阻率的测试方法嘿，咱今儿就来唠唠土壤电阻率的测试方法这档子事儿！你说这土壤电阻率，就好像土壤的一个小秘密，得用合适的办法才能给它挖出来。
那咋测试呢？首先咱可以用 Wenner 四极法，就好比是给土壤来个“全身检查”。
把四个电极插进土里，通过测量电流和电压，就能算出电阻率啦。
这就好像你要知道一个东西有多重，得用秤去称一称一样。
还有一种方法叫双桥法，它就像是个更精细的“侦探”。
能更准确地找出土壤电阻率的具体数值呢！想象一下，土壤里藏着好多小秘密，双桥法就是那个能把这些秘密一个一个揪出来的厉害角色。
咱再说说等距法，这就像是在和土壤玩一个特别的游戏。
通过调整电极之间的距离，找到最合适的那个点，然后得出电阻率。
这是不是挺有意思的？那测试的时候可得注意一些小细节哦！比如说电极要插得稳当，不能摇摇晃晃的，不然测出来的数值能准吗？就好比你走路东倒西歪的，能走得稳当吗？而且测试的环境也很重要呢，要是旁边有乱七八糟的干扰，那可不行！这就跟你在安静的地方学习和在吵闹的集市学习效果不一样是一个道理呀。
在实际操作中，咱得根据不同的情况选择合适的方法。
就像你出门穿衣服，得看天气和场合不是？有时候 Wenner 四极法好用，有时候双桥法更靠谱。
哎呀，这土壤电阻率的测试方法可真是一门大学问！咱得好好琢磨琢磨，才能把这个小秘密给彻底弄清楚。
只有了解了土壤电阻率，咱才能更好地利用土壤，让它为我们服务呀！比如说在建筑工程里，知道了土壤电阻率，就能更好地设计接地装置，让建筑更安全；在电力工程里，也能根据它来合理安排线路啥的。
所以说呀，别小看这土壤电阻率的测试方法，它可关系到好多重要的事情呢！咱可得认真对待，就像对待咱生活中的每一件重要事儿一样。
希望大家都能掌握这些测试方法，把土壤电阻率这个小秘密给摸得透透的！这样咱就能和土壤更好地相处啦！。
ZC-8型接地电阻表使用说明书
ZC-8型接地电阻表使用说明书ZC-8型接地电阻表使用说明书一、ZC-8型接地电阻表使用说明书概述ZC-8型系列模拟式接地电阻表功能全、准确度高，操作方便可靠，自带发电机，适合野外使用。
它可用于测量各种电力系统、电气设备、通信铁塔、高层建筑等接地系统的接地电阻，还可以测量低电阻导体的电阻值及土壤的电阻率。
本仪表执行标准GB/T7676-1998国家标准。
二、ZC-8型接地电阻表使用说明书规格、性能及技术指标1、规格2、本型仪表工作原理见图，当仪表发电机以每分钟120转以上的速度转动时，使产生交流电压。
四、ZC-8型接地电阻表使用说明书1、接地电阻的测量（见图1）1.1、沿被测接地极E′使电位探针P′和电流探针C′依直线彼此相距20米，且电位探针P插于接地极E′和电流探针C′之间。
1.2、用导线将E′、P′和C′连与仪表相应的端钮。
1.3、将仪表放置水平位置，检查检流计是否指在中心线上，否则可用调零器将其调整至中心线。
1.4、将“倍率开关”置于*大倍数，慢慢转动发电机摇柄，同时旋转“测量标度盘”使检流计指针指于中心线。
1.5、当检流计的指针接平衡时，加快发电机摇柄的转速，使其达到120r/min以上，调整测量标度盘使指针指于中心线上。
1.6、如“测量标度盘”的读数小于1时，应将“倍率标度”置于较小倍率，再重新调整“测量标度盘”以得到正确读数。
1.7、用“测量标度盘”的读数乘以“倍率标度”盘的倍数即为所测的接地电阻值。
2、土壤电阻率的测量（见图2）2.1、具有四个端钮的接地电阻表（1-10-100Ω、0.1-1-10Ω）可以测量土壤电阻率。
2.2、在被测量区沿直线埋入地下4根探棒，彼此相距“acm”，探棒的埋入深度不应超过“a”距离的1/20。
2.3、打开C2和P2连接片，用4根导线如图2所示连接到相应探测棒上，测量方法与接地电阻的测量方法相同。
2.4、所测电阻率为：P=2πaR,式中R：接地电阻表读数（Ω）。
土壤电阻率测试
测试步骤
检查试验接线，如被测系统变压器中性点有消弧线圈 ，将其退出运行。
外加电容暂不介入，将绑扎测量导线的绝缘杆触及变 压器中性点，读取中性点不对称电压U0。
重复测量U0三次。 分析判断U0的大小，若U0与系统相电压的比值在正常
范围（0.5%~1.5%），则不需加偏置电容器。 移开绝缘杆，更换准备好的另外两只电容器C0，重复
若接地断路器跳闸在未查明原因前不准合闸?如果测量时系统电压不是额定值则电容电压应折算到额定值?试验中如需改变电流互感器变比应断开接地试验断路器及其两侧隔离开关挂接地线后再改变变比
土壤电阻率测试
一、测试目的
系统电容电流——运行中的中性点不接地系统在没有补偿的情况 下，发生单相接地时，流过接地点的无功电流。 危害： 1、接地电弧 2、间歇性弧光过电压，使电磁式电压互感器铁芯饱和引起谐振过电 压等，造成熔丝熔断、避雷器、电压互感器损坏。 措施：加装消弧线圈补偿电容电流
注意事项
天气良好，系统无接地的情况下进行，试验时被操作系统应无操 作
被测系统应无绝缘缺陷 确定被测系统范围 在系统单相接地时应迅速、口号清楚，尽量缩短接地测量时间 短路接地导线有足够的截面，连接牢固、接触良好 接地试验断路器保护定值按照系统电容电流估算值的5倍0s整定
，停用重合闸，保证发生故障短路时，能迅速断开接地断路器， 避免带接地线合隔离开关。若接地断路器跳闸，在未查明原因前 不准合闸 如果测量时系统电压不是额定值，则电容电压应折算到额定值 试验中如需改变电流互感器变比，应断开接地试验断路器及其两 侧隔离开关，挂接地线后再改变变比。
危险点分析及控制措施：
做好防止工作人员触电措施：试验时严守安全规程，设专人监护 ，与带电设备保持足够的安全距离，指派专人随时监测系统电压 的变化，发现异常立即停止试验。
土壤电阻率
测试引线间互感对土壤电阻率测量的影响测试引线间互感对土壤电阻率测量的影响作者：佚名文章来源：不详点击数：43 更新时间：2008-9-24 10:09:181引言在进行精确的接地网分析设计时，土壤电阻率测量是非常重要的。
各种因素，如所埋的金属地网结构、电压极和电流极引线间感应耦合等，都会影响测量的精确度。
本文主要研究金层土壤电阻率测量时引线间互感对测量的影响。
对于短电极距离来说，感应耦合不足以影响测量结果。
但是，当接地系统较大时，必须使用大电极间距来显示深层土壤的特性，此时互感对大电极电距测量有显著的影响。
另一事实表明当试验电源频率变得越高时感应耦合的影响变得越强烈。
减轻感应耦合影响的一种方法是工作在直流或很低频率下。
可是，许多应用于电力工业的直流和低频电阻率测量表计缺少足够容量以产生足够的试验电流在大范围内压倒在这种空间内发展的高噪声水平。
交流驱动的单频或多频电阻率测量仪于是经常被提供，因为任何人可以把试验电流有选择地调节到某一特性频率，使在这一频率下具有小的背景噪声。
这种设备的缺陷是当电流和电压线之间产生显著的感应耦合时，测量数据不能揭示真实的土壤特性。
假如，耦合效应能测量，并且调整因素被发现，那么正确的结果就可以获得。
本文应用Wenner和Schlumberger法测量土壤电阻率的方法来模拟分析计算电流电压引线间的耦合效应。
对耦合效应随引线间距、频率、土壤电阻率和不同的土壤结构的变化关系作了分析，提供和比较了量化的结果。
2 均匀土壤2.1 Wenner法图1显示基于Wenner法的测量土壤电阻率的接线图。
通过测量流过电流引线的电流I（A）和两上电压极之间的电压ΔV（V），可以计算视在接地电阻R=ΔV/I。
土壤电阻率ρ可以用下列公式计算：ρ=2πaR（1）式中a是图1所示的电压极之间距离(m)。
但是这个所测的电压ΔV 不仅包括两个电流极之间因传导电流引起的电压分量，它反映土壤电阻率，而且还包括因感应引起的感应电压分量，如果随后不进行纠正，它将影响到测量的精确度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
２０１１年第４期
第３５卷
贵州气象
Ｊｏｕｒｎａｌ Ｏｆ Ｇｕｉｚｈｏｕ Ｍｅｔｅｏｒｏｌｏｇｙ ＶｏＬ．３５ Ｎ０．４
文章编号：１００３—６５９８（２０１１）０４—００６０—０２
模拟接地极测量土壤电阻率的方法
李舟鑫，张强宜，胡万全，常晨
（贵州省黔西南自治州防雷中心，贵州兴义５６２４００）
摘 要：土壤电阻率是建筑设计和防雷接地设计过程中的一个重要参数，其准确度直接关系到防雷装置设计过程中的
科学和优化设计，也极大的影响到建设单位投资费用。然而，常用的温纳法和变频法测试土壤电阻率比较繁琐，该文从理论
分析人手，介绍模拟接地极测量土壤电阻率方法。
关键词：模拟接地极；土壤电阻率
中图分类号：ＴＭ９３０文献标识码：Ｂ
ｌ 引言
在防雷工程实践中，温纳法和变频法是采集土
壤电阻率数据的常用方法，主要是这两种方法测量 土壤电阻率数据比较真实、可靠。但是，采用这两 种方法测量土壤电阻率时，如果极间距离定界不准 确，将产生较大的测量误差，同时这两种方法比较 繁琐，而且对测量设备的要求也比较高。为了简化 土壤电阻率测试方法，经过十余年土壤电阻率模拟 接地极测试实践，并与温纳法测试结果进行比较， 取得一定的经验。本文介绍土壤电阻率模拟接地 同仁们参考。 ２水平模拟接地极测量土壤电阻率 单根接地扁钢埋入地中后接地电阻的计算公
式如下：
Ｒ＝ ［Ｉｎ丽Ｌ２＋Ａ】 （１）
式中：Ｐ为土壤电阻率，单位：Ｑ・Ｉｎ；Ｌ为模拟
接地体长度，单位：ｍ；ｈ为水平接地体埋设深度，单
位：ｍ；ｄ为接地体等效直径，单位：ｍ，扁钢取 ；Ａ
极测试法的理论依据以及测试换算方法，供防雷的 为水平接地体的形状系数，见表１。
表１水平接地体形状系数Ａ值
为计算方便，根据表１实验时水平模拟接地极 采用一４０ ｍｍ×４ ｍｍ镀锌扁钢（此时形状系数Ａ： Ｏ），公式（１）变化为： ｐ： 令 ： ，则 Ｐ＝ＫＲ （２） 取：模拟接地体长度Ｌ＝１ ｍ，水平接地体埋设 深度ｈ＝０．８ ｍ，计算Ｋ值：
： １．５１８７ １．５
ｉｎ
则公式（２）变化为
ｐ＝１．５ １８７Ｒ １．５尺 （３）
即：当采用一４０ ｍｍ×４ ｍｍ×１ ０００ ｍｍ镀锌扁
钢模拟接地极、埋地０．８ ｍ深测量土壤电阻率时，所
测得的模拟接地极的接地电阻值的１．５倍即是测量
点的土壤电阻率。
收稿日期：２０１１—０５—２６
第一作者简介：李舟鑫（１９７２一），男，工程师，主要从事防雷技术应用、雷击事故鉴定、雷击风险评估工作。
・
６０・
２０１１年第４期
第３５卷 李痔鑫，等：模拟接地极测量土壤电阻率的方法 ＶｏＬ．３５ ＮＯ．４
３ 垂直模拟接地极测量土壤电阻率
单根垂直接地极接地电阻计算公式为： Ｒ＝ ・ｎ警 变换后为： ｐ＝ Ｒ （４） 式中：ｐ为土壤电阻率单位：Ｑ・ｍ；Ｌ为模拟接 地体打入地下的长度，单位：ｍ；ｄ为接地体等效直 径，单位：ｍ。 令 ＝ ，取．ｄ＝０．０２ ｍ，Ｌ＿１．ｏ ０ １．１５８ １．２ 公式（４）简化为： 、 Ｐ：１．２ Ｒ（Ｑ・ｍ） （５） 为了取得不同深度土壤电阻率数值，使所测试 的土壤电阻率更接近实际，测试时取模拟接地体打 人地下的典型深度值在０．３—２．０ ｍ，相应系数 见 表２。 表２典型深度系数Ｋ值 ￡深度（ｍ）０．３ ０．６ ０．８ １．０ １．５ ２．０ 系数Ｋ值０．４５６ ０．７８７ ０．９８９ １．１５８ １．６５ ２．０９６ ４模拟接地测试的土壤电阻率与温纳 法测量值对比分析 为了进一步验证土壤电阻率模拟接地极测试 法的精度，模拟接地极法和温纳法进行了１０ ａ的对 比实验，表３是采用垂直接地极测试法得出的不同 土质在相同土壤情况下与温纳法测试的对比数据。 表３相同土壤条件下模拟和温纳法的对比值 田园土砂质土黄泥土砂砾土砂石土 模拟法（ｍ） 温纳法（Ｉｎ） ４６２ ８０５ ２４２ １ ２４１ ９８４ ４８６ ８３１ ２５１ １ ２５６ ９９６ 从表３可知，相同土壤条件下模拟法和温纳法 测试的土壤电阻率比较接近，两种方法的差值在３０ ｍ以内，能够满足工程设计、施工要求。但温纳法测 量的土壤电阻率需要四极电极，测试过程比较繁 琐，用模拟测试法则简便、易操作，加上订正值即可 得到则比较真实的土壤电阻率数值。 ５ 小结 ①土壤电阻率是建筑设计和防雷接地设计个 过程中的一个重要参数，其准确度直接关系工程设 计的科学性和系统优化，也影响到建设投资费用， 常用的温纳法和变频法测试土壤电阻率比较繁琐，
需要花费大量的时间和精力。
②模拟接地极法采用标准的扁钢或圆钢，通过
测试单根接地极在一定深度下的接地电阻，通过系
数反算土壤电阻率，方法科学，简单易行，能极大提
高工作效率。
③采用水平模拟接地极测试土壤电阻率时，一
４０ ｍｍ×４ ｍｍ镀锌扁钢埋入地中０．８ ｍ处后，一定
要将回填土夯实，以保证测试数据的真实可靠。
④根据实践经验，采用垂直接地极法时，圆钢
打人地下１ ｍ深度测试得到的土壤电阻率比较可
靠，在同一面积上测试不少于１０个点的土壤电阻率
数据，对优化工程设计有很好的帮助。
［１］ 社，１９９６． ［２］ 社。１９９９． ［３］ 社。２００２． 参考文献 苏邦礼．雷电与避雷工程［Ｍ］．广州：中山大学出版
解广润．电力系统接地技术［Ｍ］．北京：中国电力出版
陈家斌．接地技术与接地装置［Ｍ］．北京：中国电力出版
［４］ 李景禄，胡毅，刘春生．实用电力接地技术［Ｍ］．北京：中
国电力出版社，２００８．
・
６１・
