纳米二氧化钛的制备与应用
纳米二氧化钛的制备及其在太阳能电池中的应用
摘要 静 电纺丝是一种简单 而常 用的制备纳米线 的方法。为 了得到具有均匀颗粒 以及 附着性 良好 的薄膜从 而 应 用 于 染料 敏 化 太 阳 能 电池 光 阳极 ． 用 在 电 纺 丝 前 驱 体 溶 液 中加 入 乙醇 胺 的 方 法 ， 功 制备 了与 衬底 附 着 良好 的 采 成 Ｔｉ 纳米晶薄膜 ． Ｏ 并制备 了不同厚度的 Ｔ（！ ｉ 纳米晶薄膜． 细探讨 了 ＴＯ ） 详 ｉ 膜的厚度对电池各个重要参数 的影响。
极 ， 主要 南纳 米 品 氧 化物 半 导 体 表 面 吸 附染 料 构 成 ， 中纳 米 其 其 晶 氧化 物 半 导体 自Ｎ 备 成 为研 究 的一 大 热 点 。纳 米 晶氧 化 物 半 ｇ ， 导 体 制 备 的 方 法 有 很 多 种 如 溶 胶 凝 胶 法 ２ 四氯 化 钛 水 解 ． ３、 法 ｌ、 粉末 涂 敷 法 ５７、 水热 结 晶法 和 电 化 学 沉 积 法 － 。此 ｕ 等 外 ， 用 模 板 法 制 备 ＴＯ 采 ｉ！纳 米 棒 ” 和 采 用 阳极 氧 化 法 制 备
关 键 词 静电纺丝 乙醇胺 均匀纳米颗粒 太阳能电池
Ｐｒ ｐａ ａ ｉ ｎ ｏ ｎ ｔ ｎｉ ｎ ｔ ｅ ｒ ｔｏ ｆ Ｎａ ｏ Ｔｉａ ａ ａ ｄ Ｉ ｓ Ａｐｐ ｉ ａ ｉ ｎ ｉ ｏ ａ ｌｓ ｌｃ ｔｏ ｎ Ｓ ｌ ｒＣｅｌ
Ｗ Ｕ Ａ ｕ ，ＺＨＡＮＧ ｎ ｚ ｅ Ｉｈ ｉ Ｙｏ ｇ ｈ ，ＨＡＮ ｚ ｏ ｇ，ＫＡＮＧ ｉｉｇ，ＺＨＡＯ ｉｎ ｕ ，ＸＩ ｑｎ Ｌｉｈ ｎ Ｃｕｐｎ Ｊａ ｇ ｏ Ｅ Ｅｒ ｉｇ
（ ｃ ｏ ｌ ｆＰ ｙ ｉａ ｃｅ ｃ ｎ ｃ ｎ ｌ ｇ ，ｍｎ ｈ ｕ Ｕｎ ｖ ｒ ｉ ， ａ ｚ ｏ ３ ０ ０ Ｓ ｈ ｏ ｈ ｓｃ ｌ ｉｎ ｅ ａ ｄ Ｔｅ ｈ ｏ ｏ ｙ Ｉ ｚ ｏ ｉ ｅ ｓｔ Ｌ ｎ ｈ ｕ ７ ０ ０ ） ｏ Ｓ ｙ
实验三_水热法制备纳米二氧化钛
水热法制备纳米二氧化钛一、实验目的1、了解水热法制备纳米二氧化钛的原理、方法和操作2、掌握根据实验原理选择实验装置的一般方法。
选择理由：优势：直接制备结晶良好且纯度高的粉体，需作高温灼烧处理，避免形成粉体硬团聚，粒径分布均匀。
缺点：反应时间长、杂质离子难以除去、纯度不高。
二、实验原理TiO2在自然界中存在三种晶体结构：金红石型、锐钛矿型和板钛矿型，其中金红石型和锐钛矿型TiO2均具有光催化活性，尤以锐钛矿型光催化活性最佳，两种晶型结构如图1.1所示。
OTi图1 二氧化钛的晶体结构二氧化钛的用途极为广泛,目前已经用于化工、环保、医药卫生、电子工业等领域。
纳米二氧化钛具有良好的紫外线吸收能力,且具有很好的光催化作用,因而可以用做织物的抗紫外和抗菌的整理剂。
纳米二氧化钛制备原理如下:Ti(OC4H9)4+2H2O TiO2+4C4H9OH可分为两个独立的反应，即：Ti(OC4H9)4+xH2O Ti(OC4H9)4-x OH x+xC4H9OHTi(OC4H9)4-x OH x+Ti(OC4H9)4(OC4H9)4-x TiO x Ti(OC4H9)4-x+xC4H9OHa = 4.593Åc = 2.959ÅEg=3.1eVρ= 4.250 g/cm30212.6fG∆=-a = 3.784 Åc = 9.515ÅEg=3.3eVρ= 3.894 g/cm30211.4/fG kcal mol∆=-当x=4时水解完全,反应为可逆反应,因此在反应过程中保持足够量的水保证醇盐水解完全。
三、主要仪器与药品1．仪器磁力加热反应器，水热反应釜（60ml），250ml烧杯，100ml量筒，电子分析天平, pH试纸。
2．试剂钛酸丁酯(化学纯); 二乙醇胺、十二胺(化学纯); 氨水(稀释至30％)、无水乙醇（分析纯），去离子水。
四、操作步骤在盛有0.5g表面活性剂十二胺的烧杯中加入20ml二次蒸馏水, 在磁力搅拌下使之充分溶解(可以适当加热), 然后加入氨水调节pH值至10。
纳米级二氧化钛制备工艺流程
纳米级二氧化钛制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!纳米级二氧化钛是一种重要的无机纳米材料，广泛应用于涂料、塑料、橡胶、油墨、化妆品等领域。
纳米二氧化钛的制备与光催化性能研究毕业论文
毕业设计（论文）纳米二氧化钛的制备与光催化性能研究1 绪论二氧化钛，化学式为TiO2，俗称钛白粉，多用于光触媒、化妆品，能靠紫外线消毒及杀菌，现正广泛开发，将来有机会成为新工业。
二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。
二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑[1]；它又具有锌白一样的持久性。
二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。
在过去的研究中，用半导体粉末对水、油和空气中的有毒有机化合物进行光催化降解和完全矿化引起了人们的大量关注。
由于抗光腐蚀性，化学稳定性，成本低，无毒和强氧化性，二氧化钛被作为应用最广泛的光催化剂来光降解水和空气中的有毒化合物。
但是二氧化钛具有较大的带隙（锐钛矿相二氧化钛为3.20ev）因此，只有较小一段太阳光区域，大约为2%~3%紫外光区可被应用[2]。
人们尝试用各种制备方法，如贵金属掺杂、氧化物复合、表面修饰等等方法，防止和减少电子与空穴的复合，提高催化剂的光催化活性。
众所周知，吸附和催化的效率与固体的孔径及表面积有关，因此，对二氧化钛进行修饰、改性及增大比表面积是提高光量子效率和增大反应速率的一个有效的方法与途径。
1.1 TiO2的结构与基本性质1.1.1物理常数及结构特征表1 TiO的物理常数1.1.2 TiO2的结构特征在自然界中，TiO2存在三种晶型结构，即金红石、锐钛矿和板钛矿。
这些结构的区别取决于TiO68-八面体的连接方式，图1-1是TiO68-八面体的两种连接方式，锐钛矿结构是由TiO68-八面体共边组成，而金红石和板钛矿结构则是由TiO68-八面体共顶点且共边组成。
锐钛矿TiO2中的每个八面体与周围8个八面体相连，金红石TiO2中每个八面体与周围10个八面体相连。
事实上锐钛矿可以看做是一种四面体结构，而金红石和板钛矿则是晶格稍有畸变的八面体结构[3]。
简单地认为锐钛矿比金红石活性高是不严谨的，它们的活性受其晶化过程的一些因素影响。
TiO2综述
TiO2综述纳⽶TiO2的性能、应⽤及其制备⽅法综述摘要：纳⽶TiO2具有独特的光催化性、优异的颜⾊效应以及紫外线屏蔽等功能, 在光催化剂、化妆品、抗紫外线吸收剂、功能陶瓷、⽓敏传感器件等⽅⾯具有⼴阔的应⽤前景。
国内外⽂献对纳⽶TiO2的性质、应⽤及其制备⽅法进⾏了⼤量的性能、应⽤及制备⽅法研究进⾏了综述。
的研究报道, 本⽂对有关纳⽶TiO2关键字：纳⽶TiO2、性能、应⽤、制备⼀、简介：纳⽶⼆氧化钛，亦称纳⽶钛⽩粉。
从尺⼨⼤⼩来说，通常产⽣物理化学性质显著变化的细⼩微粒的尺⼨在100纳⽶以下，其外观为⽩⾊疏松粉末。
具有抗紫外线、抗菌、⾃洁净、抗⽼化功效，可⽤于化妆品、功能纤维、塑料、油墨、涂料、油漆、精细陶瓷等领域。
⼆、分类：①、按照晶型可分为:⾦红⽯型纳⽶钛⽩粉和锐钛型纳⽶钛⽩粉。
②、按照其表⾯特性可分为:亲⽔性纳⽶钛⽩粉和亲油性纳⽶钛⽩粉。
③、按照外观来分：有粉体和液体之分，粉体⼀般都是⽩⾊，液体有⽩⾊和半透明状。
三、纳⽶TiO2的性能：纳⽶TiO2除了具有与普通纳⽶材料⼀样的表⾯效应、⼩尺⼨效应、量⼦尺⼨效应和宏观量⼦隧道效应等外, 还具有其特殊的性质, 尤其是催化性能。
3. 1 基本物化特性纳⽶TiO2有⾦红⽯、锐钛矿和板钛矿3种晶型。
⾦红⽯和锐钛矿属四⽅晶系, 板钛矿属正交晶系,⼀般情况下,板钛矿在650℃转变为锐钛矿,锐钛矿915℃转变为⾦红⽯。
结构转变温度与TiO2颗粒⼤⼩、含杂质及其制备⽅法有关,颗粒愈⼩,转变温度愈低,锐钛型纳⽶TiO2向⾦红⽯型转变的温度为600℃或低于此温度。
纳⽶TiO2化学性能稳定,常温下⼏乎不与其它化合物反应,不溶于⽔、稀酸,微溶于碱和热硝酸,不与空⽓中CO2、SO2、O2等反应,具有⽣物惰性和热稳定性,⽆毒性[1]。
3. 2光催化性3.2.1光催化原理纳⽶TiO2是⼀种n型半导体材料,禁带宽度较宽,其中锐钛型为3.2eV,⾦红⽯型为3.0eV,当它吸收了波长⼩于或等于387.5nm 的光⼦后,价带中的电⼦就会被激发到导带,形成带负电的⾼活性电⼦e-,同时在价带上产⽣带正电的空⽳h+,吸附在TiO2表⾯的氧俘获电⼦形成?O2-,⽽空⽳则将吸附在TiO2表⾯的OH-和H2O氧化成具有强氧化性的?OH,反应⽣成的原⼦氧、氢氧⾃由基都有很强的化学活性, 氧化降解⼤多数有机污染物,同时空⽳本⾝也可夺取吸附在半导体表⾯的有机物质中的电⼦,使原本不吸收光的物质被直接氧化分解,这两种氧化⽅式可能单独起作⽤也可能同时起作⽤,对于不同的物质两种氧化⽅式参与作⽤的程度有所不同[2]。
二氧化钛的原理及制备

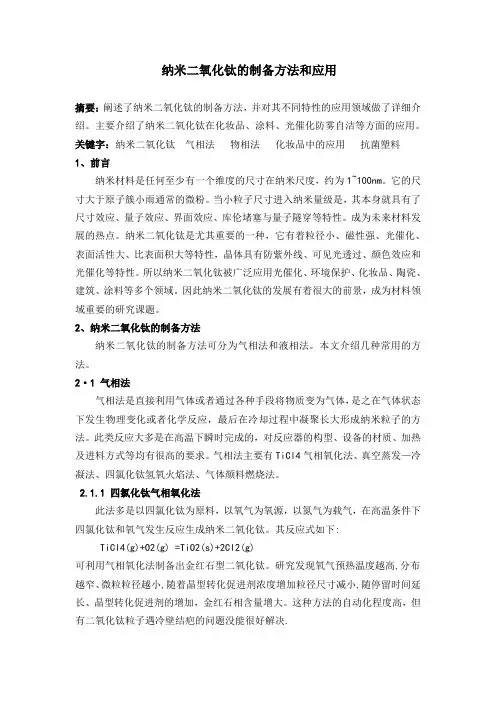

纳米二氧化钛的制备方法和应用摘要：阐述了纳米二氧化钛的制备方法，并对其不同特性的应用领域做了详细介绍。
主要介绍了纳米二氧化钛在化妆品、涂料、光催化防雾自洁等方面的应用。
关键字：纳米二氧化钛气相法物相法化妆品中的应用抗菌塑料1、前言纳米材料是任何至少有一个维度的尺寸在纳米尺度，约为1~100nm。
它的尺寸大于原子簇小雨通常的微粉。
当小粒子尺寸进入纳米量级是，其本身就具有了尺寸效应、量子效应、界面效应、库伦堵塞与量子隧穿等特性。
成为未来材料发展的热点。
纳米二氧化钛是尤其重要的一种，它有着粒径小、磁性强、光催化、表面活性大、比表面积大等特性，晶体具有防紫外线、可见光透过、颜色效应和光催化等特性。
所以纳米二氧化钛被广泛应用光催化、环境保护、化妆品、陶瓷、建筑、涂料等多个领域。
因此纳米二氧化钛的发展有着很大的前景，成为材料领域重要的研究课题。
2、纳米二氧化钛的制备方法纳米二氧化钛的制备方法可分为气相法和液相法。
本文介绍几种常用的方法。
2·1 气相法气相法是直接利用气体或者通过各种手段将物质变为气体，是之在气体状态下发生物理变化或者化学反应，最后在冷却过程中凝聚长大形成纳米粒子的方法。
此类反应大多是在高温下瞬时完成的，对反应器的构型、设备的材质、加热及进料方式等均有很高的要求。
气相法主要有TiCl4气相氧化法、真空蒸发—冷凝法、四氯化钛氢氧火焰法、气体颜料燃烧法。
2.1.1 四氯化钛气相氧化法此法多是以四氯化钛为原料，以氧气为氧源，以氮气为载气，在高温条件下四氯化钛和氧气发生反应生成纳米二氧化钛。
其反应式如下:TiCl4(g)+O2(g) =TiO2(s)+2Cl2(g)可利用气相氧化法制备出金红石型二氧化钛。
研究发现氧气预热温度越高,分布越窄、微粒粒径越小,随着晶型转化促进剂浓度增加粒径尺寸减小,随停留时间延长、晶型转化促进剂的增加，金红石相含量增大。
这种方法的自动化程度高，但有二氧化钛粒子遇冷壁结疤的问题没能很好解决.2.1.2 真空蒸发- 冷凝法此法是在真空反应器中通入惰性气体，并保持一定的压力,然后对蒸发物质进行真空加热蒸发, 蒸汽被液氮冷凝成超细微粒。
纳米二氧化钛的制备及光催化分析
苏州科技大学材料科技进展化学生物与材料工程学院材料化学专业题目：纳米二氧化钛的制备及光催化*名：**学号：**********指导老师：***起止时间：5月20日——6月8日纳米二氧化钛的制备及光催化吕岩（苏州科技学院，化学与生物工程材料学院，江苏，苏州，215009）摘要:纳米二氧化钛是种重要的纳米材料，其在众多领域有着广泛的应用。
本文主要介绍纳米二氧化钛的多种制备方法，包括化学气相法(化学气相沉积法、化学气相水解法等)、液相法( 溶胶凝胶法、沉淀法、水热合成法等)两大类,并分析了各种工艺的优劣。
并介绍纳米二氧化钛光催化反应原理,基本方法,影响因素,及其广泛的应用。
通过介绍纳米二氧化钛的制备及光催化的研究，更深刻理解其在生产生活中应用。
关键词：纳米TiO2，制备方法，光催化.The study on preparation of nanometer TiO2 and photocatalyticLv Yan(University of Science and Technology of Suzhou,School of Chemical and Biological Engineering Materials,Jiangsu,Suzhou,215009) Abstract: A s an important nanomaterial nanometer TiO2 has wide app lications in many fields, such as environmental production. Preparation methods of nanomaterial TiO2w ere briefly summarized, including chemical gas phase method( CVD and chem ical gas phase hydro lysis method etc. ) and liquid phase method( sol- gelmethod, precipitation method, hydrothermal synthesismethod etc. ). The advan tages and disadvanges o f everym ethod w ere analyzed. Introduce nano TiO2reaction principle, basic method, influence factors, and its wide application. Through the introduction of the preparation of nano TiO2 research, a deeper understanding of its application in the production and living.Key words: nanometer T iO2; preparation method, photocatalysis引言：纳米二氧化钛是一种新型的光催化无机功能材料，由于其粒径在1~ 100 nm 之间, 具有粒径小、比表面积大表面活性高、分散性好等特点, 表现出独特的物理化学性质。
纳米二氧化钛的制备
化学方法
4、钛醇盐气相分解法 该工艺以钛醇盐为原 料, 将其 加热气化, 用氮 气、 氦气或氧气作载气把钛醇盐蒸气经预热后导入 热分解炉, 进行热分解反应, 以钛酸丁酯为例: nTi(OC4H9R)4(g) nTiO2(s)+2nH2O(g)+4nC4H8(g)
化学方法
气相沉积
前驱体
物理方法
物理气相沉积
物理气相沉积法（PVD）是利用电弧、高频或等离 子体等高稳热源将原料加热，使之气化或形成等离 子体，然后骤冷使之凝聚成纳米粒子。其中以真空 蒸发法最为常用。粒子的粒径大小及分布可以通过 改变气体压力和加热温度进行控制。
物理方法
磁控溅射
成品展示
Thank you
合作愉快
化学方法
化学气相沉积
化学气相沉积法（CVD）：两种或两种以上的气态原材料导入到 一个反应室内，他们之间发生化学反应，形成一种新的材料，沉 积到晶片表面上。该法制备的纳米TiO2粒度细，化学活性高，粒 子呈球形，单分散性好，可见光透过性好，吸收屏蔽紫外线能力 强。该过程易于放大，实现连续化生产，但一次性投资大，同时 需要解决粉体的收集和存放问题。
化学方法
1、 TiCl4 氢氧火焰水解法 该方法所用原料是TiCl4、H2 和O2, 是将TiCl4气体导入 高温(700 C ~ 1 000 C) 的氢氧火焰中进行气相水解, 化学反应式为: TiCl4(g) +2H2(g) +O2(g) =4TiO2(s) +4HCl(g) 所得到的晶体类型一般是锐钛型和金红石型的混晶型。
化学方法
3、钛醇盐气相水解法 该工艺最早是由美国麻省理工学院开发成功 的, 可以用来生产单分散的球形纳米 TiO2, 化学反 应式是: n(TiOR)4( g) +4nH2O(g) nTi(OH)4(s)+4nROH(g) nTi(OH) 4( s) nTiO2 H2O(s)+nH2O(g) nTiO2 •H2O(s) nTiO2(s)+nH2O(g)
纳米TiO2的制备方法与应用
《纳米材料导论》课程报告题目：纳米TiO2的制备方法与应用学生姓名：李玉海学生学号：2010130101025纳米TiO2的制备方法与应用摘要：综述了纳米二氧化钛材料的制备及应用，论文主要根据二氧化钛的表征及性能，深入地讨论了纳米二氧化钛材料的一些制备方法及应用。
从物理法和化学法、或从液相法和气相法，详细地概述了二氧化钛粉体制备。
在诸多性能的分析下，二氧化钛纳米材料在空气净化、废水处理、杀菌消毒、化妆品、涂料、塑料中的应用等方面起到了实际作用。
在写作过程中，本文通过查找各种关于纳米材料以及有关纳米科技的书籍和文献进行论述，充分体现了纳米材料在生活中的应用。
关键词：纳米二氧化钛制备应用前景1. 纳米TiO2的概述钛的氧化物——二氧化钛，是雪白的粉末，是最好的白色颜料，俗称钛白。
以前，人们开采钛矿，主要目的便是为了获得二氧化钛。
钛白的粘附力强，不易起化学变化，永远是雪白的。
特别可贵的是钛白无毒。
它的熔点很高，被用来制造耐火玻璃，釉料，珐琅、陶土、耐高温的实验器皿等。
具有独特的光催化性、优异的颜色效应以及紫外线屏蔽等功能,在光纳米TiO2催化剂、化妆品、抗紫外线吸收剂、功能陶瓷、气敏传感器件等方面具有广阔的应用前景。
1.2纳米TiO2的制备方法纳米TiO2在光催化领域具有举足轻重的地位，因此制备高光催化性能的纳米TiO2一直也是光催化研究的重点内容。
纳米TiO2的制备方法大致可以分为气相法和液相法。
1.2.1气相法气相法是正在开发的一种优良方法，多用于制备纳米级别的粒子或薄膜，该法是使用钛卤化物、钛有机化合物等在加热条件下挥发，经气相反应使生成物沉淀下来。
气相法合成纳米Ti02颗粒具有纯度高、粒度细、分散性好、组分易于控制等优点。
但是气相法由于受能耗大、设备复杂、产品生产成本高、对设备材质及工艺过程要求高等条件限制，在我国要实现工业化生产，还要解决设备材质及一系列制备的工程技术问题。
1.2.2液相法液相法是选择可溶于水或有机溶剂的钛盐，使其溶解并以粒子或分子状态混合均匀，再选择一种合适的沉淀剂或采用蒸发、结晶、升华、水解等过程，将钛离子均匀沉淀后结晶出来，再经脱水或热分解制得粉体。
二氧化钛
白色粉末
白色粉末
晶型
金红石含量% 粒径(nm) 干燥减量% 灼烧减量% 表面特性 PH 比表面积（m2/g) 重金属（以Pb计）%
金红石型
99 20-50 1 ####### 亲水性或亲油性 6.5-8.5 80-200 0.0015
锐钛型
-15-50 1 10 亲水性或亲油性 6.5-8.5 80-200 0.0015
1.1.等离子体法 等离子体法是通过激活载气携带的原料形成等离子体，再加 热反应生成超微粒子的方法。以TiCl4为原料，氢气为载气，氧 气为反应气体，应用频率为2450MHz的微波诱导可合成有机膜 包裹的TiO2[4]。1992年，日本东北大学采用等离子体（ICP）喷 雾热解法以Ti的氯化物为原料制得了Ti的氧化物的超微粉。等离 子体喷雾法是利用等离子体喷枪能产生50000K高温的特点，将 这种喷枪的喷出物急骤冷却而生成纳米级的超微粒子 1.2.水解法 水解法主要是利用金属盐在酸性溶液中强迫水解产生均匀分 散的纳米粒子。已有报道，在硫酸根离子和磷酸根离子存在条件 下，用20min到两周左右缓慢地加水分解氯化钛溶液时可得到金红 石型纳米TiO2[5]。水解法又可以分为很多种，以下是几种常见的 水解法： 1.2.1.TiCl4氢氧火焰水解法 该法是将TiCl4气体导入氢氧火焰中（700~1000℃）进行水 解，其化学反应式为： TiCl4（g）+2H2（g）+O2（g）→TiO2（s）+4HCl（g） 这种工艺制备的粉体一般是锐钛型和金红石型的混合型产品，纯 度高、粒径小、表面积大、分散性好、团聚程度较小，但成本较 高[4]。
砷（As) W% 铅（Pb) W% 汞（Hg) W%
0.0008 0.0005 0.0001
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凝胶法、 喷雾干
［ ｉＯ ４ ）］ｎ ＥＯ ：［ Ｏ］ ：：， Ｔ（ ＣＨ９４ ：［ ｔ Ｈ ｎ Ｈ２ ＝３４ ３ 制得 的
Ｔｊ 凝 胶 在 １０ 干燥 ５ｈ后 ， 人 马 弗 炉 内 在 ０℃ 放 ５０ ０ ℃保 温 （ 烧 ）０ｈ 取 出后 自然 冷 却 至 室 温 ， 灼 １ ， 研
，
材料可 以理解 为包含纳米颗粒 和纳米 晶体等 的材 料 。纳米粒子是处于微观粒子和宏观物体之 间（～ １
１０ｍ ） ０ 的介 观系统 。 目前 ， 国际上 大致 认 为 ２ ０ ～１ ｍ 为纳 米颗 粒 的范 围 。纳 米材 料 以其 独 特 的 表 面 效应 、 尺寸效 应 、 子尺 寸效 应 和宏观 量子 隧道 效 小 量
维普资讯
天
津
化
工
２０ ０ ２年 ３月
纳 米 二 氧 化 钛 的制备 与应 用
李 炜 ． 择拥 云 （ 津渤 海职 业技 术 学 院 ， 津 ３０ ０ ） 天 天 ０４ ２
摘要 ： 综述 了纳米二氧 化铁粉体 的多种 制备 方法和 生产原理 ， 以及超微细二氧化铁的优越性 能特． 最和应
应等性质 ， 而呈现出许多奇异的物理、 化学’ ， 性质 使 其在 磁性 材料 、 光学 材料 、 化 剂材 料 、 催 传感 器材料 、
医学 及生 物工 程材 料 、 高强 度 、 韧 性 材 料 、 高 电子 材 料 等众多 领域 具有 特别重 要 的应用 价值 和广 阔的发
ＴＯ 的表面整 洁、 ｉ， 纯度高 （９ ８ ９ ． ％以上） 易控 制粒 ，
～
天
津
化
工
３ １
８ ｍ 的球形 颗 粒 ） ０Ｙ ｌ 易于在 水溶 液 中分 散 、 浮 的 悬
定性 、 热稳定性 、 耐化学腐蚀性和非迁 移性均很高 ， 可作为电池隔板 、 涂层材料 、 精密陶瓷 等 （ ） ３ 具有 很大的 比表面积， 很高的催化ｒ２ ｉ 粉体 ） Ｓ ｌ ｇｌ ｏ ｅ法制备 纳米 Ｔ０ 粉体具 有 设 备投 资 少 ， 粒 大 小 均 匀 （０ ｉ ２ 颗 ４
收 稿 日期 ：０ １ ２ ５ ２ ０ —１ —０
维普资讯
２０ ０ ２年第 ２期
用。
关键词 ： 氧化铁 ； 二 制备 ； 纳米粉体 ； 超微 细氧化物 中圈分类号 ： １４ １ １ ＴＱ ３ ． — 文献标 识码 ： Ａ 文章编号 ：０ ８ ２ ７２ ０ ）２ ０ ３ ０ １０ 一ｔ６ （０ ２ ０ ０ ０— ３
近２ ０年以来 ， 纳米 材料 以其 特殊 的性能 和广 阔 的发展前 景 引起众 多科 学家 们 的广泛 关注 “ 米 ” 纳 本 身是 长度 计量单 位 ， Ｉ纳米 为 十亿 分 之一 米 ， 纳米
径 、 粒分布 集 中 ， 颗 可得 到不 同比表面积 或不 同晶型
的 系列 产 品。 １ ２ 液相台 成 法 ．
展前景。纳米二氧化钛（ ｉ ） Ｔ 是当前应用前景最为 广 阔 的一种纳 料材 料 。超 微 细二 氧化钛 是粒 径仅 为
１ －５ Ｉ． 有 屏 蔽 紫外 线 功能 和 产 生 颜 色 效 应 ０ ０ｎ 具 ｎ 的一种 透 明物质 。
其 生 产 过 程 是 ： 精 制 过 的 氢 气 、 气 和 氯 化 物 将 空 （ Ｃ４蒸汽 以一定 的配 比进 入水 解 炉 高 温水解 ， ＴＩ１ ） 温 度 控制 在 １０℃ 以上 ， ８０ 生成 ＿Ｏ ｒ ２的气 溶 胶 ， 过 聚 ｉ 经 集冷 却 器 停 留一 段 时 间 即形 成 絮 凝 状 太 颗 粒 的
再 经过脱 酸炉 脱酸 （ 附在 ＿Ｏ 表 面 的 ＨＣ） 吸 ｒ ２ ｉ １
Ｔｉ Ｃ ＋２ ｋ＝Ｔ Ｃ ｉｂ
后 ， 而 得到产 品 其生 产原 理如 下 ： 从 Ｔｉｋ＋２ ２ ｃ Ｈ ＋０２ ｉ２ ＨＣ 十 ＝Ｔ０ ＋４ １ 与其 它方 法 相 比， ｒｓ 法 有 以下 优 点 ： 料 Ａｅ ｉ ｏｌ 原 ＴＣａ获得 容易 ， ｉｌ 可挥 发 ， 水解 ， 提纯 ， 品 无 需 易 易 产 粉碎 ， 质 的浓 度 小 ， 成 粒 子 的凝 聚 少 ， 相 产 物 物 生 气
ｎ
１ 工 业制 备 方 法
目前 工业 化 生 产 纳米 级 Ｔｉ 的方 法 有 气 相合 ２ ０ 成法（ 气相 氢氧焰 水解 法 ） 液相 合成 法 （ 胶 和 溶 胶法 及热水 解法 ）本 文将 作简 单介绍 。 ， １１ 气相 合成 法 ． 气相 法 制备 纳 米 粒 子 与纳 米 材 料 的方 法 有 ： 真 空蒸 发法 、 相化学 反 应法 、 离子 体 法 ， 中气相 气 等 其 化 学合成 法是 一种传 统 的方 法 。 １４ 年 德 国 ９１ ｕｓ 公 司率先 采用 气 相 四氯 化 ｓａ 硅 氧焰 水 解 制 备 白炭 黑 （ 米 级 的二 氧化 硅 ） 纳 。在 ２ 纪８ ０世 ０年代 中后 期 ， 相 氢 氧 焰 水 解法 （ ｅｏｉ 气 Ａ ｒｓ ｌ 法） 制备 纳米 级 Ｔ 开始 被应用 于 工业 生产 中 。 Ａｅ ｉ 是 全世 界 主要 生 产 纳 米材 料 的方 法 。 ｍｓ 法 ｌ 凝
通过 液 相制 备 纳 米材 料 的方法 主要有 沉 淀 法 、 氧化 加氢法 、 还原 法 、 热 法 、 胶 水 溶 燥法 、 冷冻 干燥法 等 。 这里 主要 介绍 溶胶 一凝 胶 法 （ｏ ｇ Ｓｌ ｄ法 ） 。此 法 是液相合 成 制备纳 米 Ｔ０ 的典 型方法 ， 生产 过 ｉ ２ 其 程是 以化 学 纯 的有 机 钛 酸 丁 酯 ［ （ Ｃ Ｈ９ 为前 ＴｉＯ ４ ） ］ 驱体， 将其 溶 于无水 乙醇 中 ， 缓慢加 水使 钛 酸丁酯水 解， 得到稳 定 的 ＿Ｏ 凝 胶 。生产 中原 料物 质的量 比 ｒ ２ ｉ
