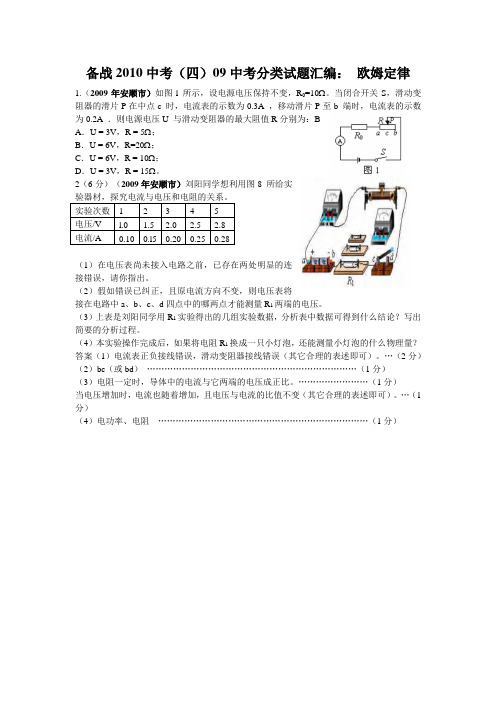

备战2010中考（四）09中考分类试题汇编：欧姆定律
1.（2009年安顺市）如图l 所示，设电源电压保持不变，R0=10Ω。
当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数
为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：B
A．U = 3V，R = 5Ω；
B．U = 6V，R=20Ω；
C．U = 6V，R = 10Ω；
D．U = 3V，R = 15Ω。
2（6分）（2009年安顺市）刘阳同学想利用图8 所给实
（1）在电压表尚未接入电路之前，已存在两处明显的连
接错误，请你指出。
（2）假如错误已纠正，且原电流方向不变，则电压表将
接在电路中a、b、c、d四点中的哪两点才能测量R1两端的电压。
（3）上表是刘阳同学用R1实验得出的几组实验数据，分析表中数据可得到什么结论？写出简要的分析过程。
（4）本实验操作完成后，如果将电阻R1换成一只小灯泡，还能测量小灯泡的什么物理量？答案（1）电流表正负接线错误，滑动变阻器接线错误（其它合理的表述即可）。
…（2分）（2）bc（或bd）………………………………………………………………（1分）
（3）电阻一定时，导体中的电流与它两端的电压成正比。
……………………（1分）
当电压增加时，电流也随着增加，且电压与电流的比值不变（其它合理的表述即可）。
…（1分）
（4）电功率、电阻………………………………………………………………（1分）。

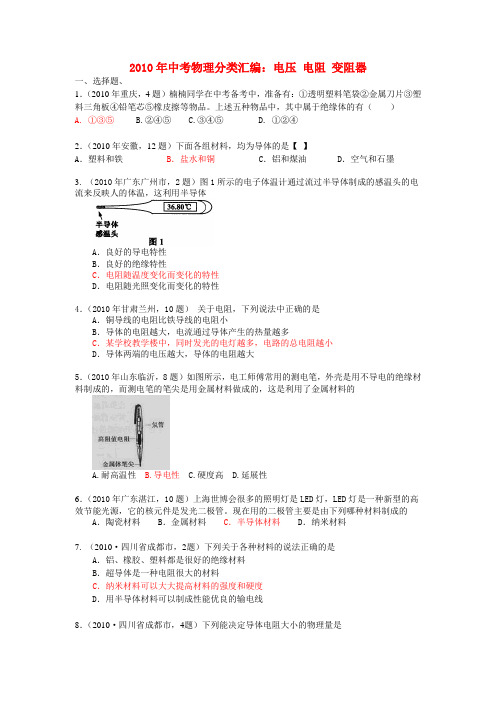

2010年中考物理试题_电压_电阻_变阻器分类汇编
2010年中考物理分类汇编：电压电阻变阻器一、选择题、1．（2010年重庆，4题）楠楠同学在中考备考中，准备有：①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。
上述五种物品中，其中属于绝缘体的有（）A. ①③⑤B.②④⑤C.③④⑤D. ①②④2．（2010年安徽，12题）下面各组材料，均为导体的是【】A．塑料和铁B．盐水和铜 C．铝和煤油 D．空气和石墨3. （2010年广东广州市，2题）图1所示的电子体温计通过流过半导体制成的感温头的电流来反映人的体温，这利用半导体A．良好的导电特性B．良好的绝缘特性C．电阻随温度变化而变化的特性D．电阻随光照变化而变化的特性4．（2010年甘肃兰州，10题）关于电阻，下列说法中正确的是A．铜导线的电阻比铁导线的电阻小B．导体的电阻越大，电流通过导体产生的热量越多C．某学校教学楼中，同时发光的电灯越多，电路的总电阻越小D．导体两端的电压越大，导体的电阻越大5．（2010年山东临沂，8题）如图所示，电工师傅常用的测电笔，外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料做成的，这是利用了金属材料的A.耐高温性B.导电性C.硬度高D.延展性6．（2010年广东湛江，10题）上海世博会很多的照明灯是LED灯，LED灯是一种新型的高效节能光源，它的核元件是发光二极管。
现在用的二极管主要是由下列哪种材料制成的A．陶瓷材料 B．金属材料 C．半导体材料 D．纳米材料7. （2010·四川省成都市，2题）下列关于各种材料的说法正确的是A．铝、橡胶、塑料都是很好的绝缘材料B．超导体是一种电阻很大的材料C．纳米材料可以大大提高材料的强度和硬度D．用半导体材料可以制成性能优良的输电线8．（2010·四川省成都市，4题）下列能决定导体电阻大小的物理量是A ．导体两端的电压B ．导体中的电流C ．导体的材料D ．导体实际消耗的电功率9. （2010江苏镇江，10题）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变暗，则下列接法正确的是 A ．M 接C ，N 接B B ．M 接A ，N 接B C ．M 接C ，N 接D D ．M 接A ，N 接D10.（2010湖北咸阳，4题）超导体若能应用到社会生活中，会给人类带来很大的好处。
2010年中考物理模拟试题(3已印)
2010年中考物理模拟试题(3已印)D来“人民的生命高于一切”的亲切话语，我们能够清楚地辨别出这是温家宝总理的声音，这应用了声音的哪种性质？A.响度B.音调C.音色D.振幅5. 如图2所示的四种情景中，属于光的反射的是：6. 下列物态变化现象中属于汽化吸热的是：A.春天早晨经常出现大雾B.夏天向教室的地面上洒水很快变干C.秋天的早晨，花草上出现小露珠D.冬天的早晨，地面出现白白的一层霜7．课堂上教师做了如图3的演示实验，同学们根据实验现象得到如下结论，其中不正确．．．的是：图A.甲、乙两次实验表明通电导线周围存在磁场B.甲、丙两次实验表明磁场对电流有力的作用C.甲、丙两次实验表明通电导线周围的磁场方向与电流方向有关D.甲、乙、丙三次实验现象共同表明电能生磁，且其磁场方向与电流方向有关8．“094型”潜艇是我国自行研制的新一代潜艇，当它从深海中上浮而未露出水面的过程中，它受到海水的：A.压强减小，浮力不变B.压强和浮力都不变C.压强减小，浮力减小D.压强增大，浮力增大9．下列几个生活场景中，通过做功改变物体内能的是：A ．冬天晒太阳，身体感到暖和B ．冬季对着手“哈气”，手感到暖和C ．冬天搓手，手感到暖和D ．冬天围着火炉取暖，身体感到暖和10．如图4所示电路中，电源电压保持不变，闭合开关S 1、S 2，两灯都发光，当把开关S 2断开时，灯泡L 1的亮度及电流表示数的变化情况是：A.L 1亮度不变，电流表示数变小B.L 1亮度不变，电流表示数不变C.L 1的亮度增大，电流表示数不变D .L 1亮度减小，电流表示数变小二、填空题（每空1分，共16分，请直接把答案填写在横线上）11． 如图5所示的滑轮是________滑轮，观察图中弹簧测力计的示数，可以知道使用这种滑轮可以改变__________________，不能________________。
图图图12．如图6是水沸腾时观察到的实验情景，本实验中水的沸点是______，已知标准大气压下，水沸腾时的温度是100℃，则此实验环境的大气压_______(选填“大于”、“等于”或“小于”)1标准大气压，水沸腾过程中温度保持不变，但需要不断__________（选填“吸收”或“放出”）热量。
2010年各地中招物理试题分类汇编(18电和磁)
2010年各地中招物理试题分类汇编（18电和磁）学校： 班级： 姓名： 得分：一、填空题1、（2010·河南）指南针是我国古代四大发明之一。
指南针能够指南北，是因为本身具有＿＿＿＿＿＿性的指南针受到了＿＿＿＿＿＿的作用。
磁 地磁场2、（2010·安徽）如图1所示，把漆包线密绕在一圆柱形纸筒上，就成为一个螺线管。
把线两端的漆刮掉，通过滑动变阻器和电源相连。
闭合开关，就有电流通过密绕的线圈，请在图上标出此时螺线管的N 、S 极。
左端S 极、右端N 极3、（2010·重庆）1820年，最能接受他人成果的法国看、物理学家安培在听到丹麦物理学家奥斯特证实了“电流的磁效应”这个消息后，在进一步的实验中，又发现了通电螺线管的磁场分布。
现在我们可以确定图2中通电螺线管的N 极在＿＿＿＿＿＿端（选填“A 或B ”）。
1821年，英国物理学家法拉第致力于“磁生电”，历经十年，终于发现了＿＿＿＿＿＿＿＿＿＿现象，根据这一发现，后来又发明了发电机。
B 端，电磁感应现象4、（2010·徐州）上海世博会的盛况可以利用卫星，通过＿＿＿＿＿＿ 波向世界各地传播；也可以利用＿＿＿＿＿＿，通过光波（激光）向世界各地传播. 电磁（微）光纤（光缆）5、（2010·乌鲁木齐）2010年世博会在中国上海举办。
期间，许多科技产品也会像1939年纽约世博会上首次亮相的电视机一样，迅速在世界范围内普及。
⑴看电视时，人们可以通过遥控器发出的＿＿＿＿＿＿(填“红外线”或“紫外线”)的＿＿＿＿＿＿(填“速度”或“频率”)来调控电视机的频道。
有时遥控器对着平行于电视机屏幕的墙面同样可以对电视进行遥控，这说明墙面能＿＿＿＿＿＿电磁波。
电磁波在真空中的传播速度是＿＿＿＿＿＿m ／s 。
⑵彩色电视机画面上丰富多彩的颜色是由红、＿＿＿＿＿＿、蓝三种颜色的光混合而成的，电视机屏幕上容易“沾”上灰尘，是因为屏幕上带有＿＿＿＿＿＿。
2010中考物理模拟试卷.
2010中考物理模拟试卷一、选择题(2×11=22分(1—9题为单项选择题,10—11为多项选择题1、A 、磁场看不见、摸不着,可以用它对小磁针的作用来研究 B 、电流看不见、摸不着,可以通过电灯发光来研究 C 、空气看不见、摸不着,可以利用风吹草动来研究 D 、无线电波看不见、摸不着,可以通过水波来研究2、在“研究凸透镜成像”实验中,光屏已呈现烛焰清晰、放大的像,如果将蜡烛向远离透镜的方向移动一段距离,为了使屏上的像清晰,必须把屏(A 、移近透镜B 、远离透镜C 、在原地不动D 、无论怎样移动屏都不能成像3、如图1为汽油机工作时某冲程的示意图,该冲程的是(A 、做功冲程B 、压缩冲程C 、吸气冲程D 、排气冲程4、 1999年8月17日凌晨,在土耳其发生了一场大地震,致使一万多人丧生,有关人士指出,地震发生后缺乏必要的自救知识,是使丧生人数增多的一个原因,以下关于被埋在废墟下的人自救措施正确的是 A 、大声呼救 B 、静下来等营救人员来C 、用硬物轻敲水泥板或墙壁D 、见缝隙就钻,说不定从废墟中能爬出来5、如图2所示,电源电压不变。
闭合开关S 后,当滑动变阻器的滑片P 向左移动时,下列判断正确的是(A 、三只电表的示数都变大B 、三只电表的示数都变小C 、A 1表、A 2表示数变大、V 表示数不变D 、A 1表示数不变、A 2表示数变大、V 表示数不变图26、一列火车在半小时内的平均速度是72千米/小时,其中前20分钟行驶25千米,则后10分钟行驶的路程是:(A 、0.47千米B 、 24千米C 、11千米D 、12千米 7、家庭电路中正在使用的两盏白炽灯,若甲灯比乙灯亮,则A 、甲灯灯丝电阻一定比乙灯的大B 、甲灯两端的电压一定比乙灯的大C 、通过甲灯的电量一定比乙灯的多D 、甲灯的实际功率一定比乙灯的大8、如图3所示,小猫在平面镜前欣赏自己的全身像,它所看到的像是图中的(图39、农民在清除黄豆中的砂粒时,常常把黄豆放在倾斜的桌面上,黄豆就顺桌面滚下,而砂粒仍旧留在桌面上,这主要是由于A 、砂粒比黄豆密度大B 、砂粒比黄豆体积小,不易脱落C 、砂粒比黄豆对桌面的压强大D 、砂粒受到的滑动摩擦比黄豆受到的滚动摩擦大 10、下列连线完全正确的有(A 、分子运动论⎪⎪⎪⎩⎪⎪⎪⎨⎧⎩⎨⎧内能斥力引力分子的作用力分子的运动物质的组成B 、声音的发生和传播⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧回声及利用固体液体气体声音靠介质传播发声体在振动C 、D 、太阳能电池瀑布下落煤油燃烧光能转化为电能化学能转化为内能势能转化为动能冰冻的衣服凉干冬天人口中呼出的白气雾的形成升华汽化液化11、下列连线中不正确的一组是(二、填空(1×13=131、仔细阅读下面各种描述:A 、守门员大脚开出的足球,在空中作曲线运动。
物理2010年中考试题分类汇编：_电流_电路
3. （ 2010 年广东广州市， 7 题）在探究电路的电流规律实验时用了图
8 中的某个电路，已
知 R1＝ R2＜ R3，电流表的读数分别是： A1 为 0.3A 、A2 为 0.15A 、A3 为 0.45A ．测量时的电路图
应是 （ B）中 .考 .资 .源 .网
4．（ 2010 年甘肃兰州， 4 题）如图 2 所示的电路中，开关只控制灯 L2 的电路是 （ C）
中 .考 .资 .源 .网
9. （2010 江苏泰州， 5 题）图 1 所示是一个简易“选答器” ．一个问题有两个可选择的答案
(a)和 (b) ，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个
按钮，对应的灯就亮，那么图 2 所示各电路图中符合要求的是
C
中 .考 .资 .源 .网
5 所示的电路中，你认为符合上述要求的是
D
全 品中考网
二、填空题、
中 .考 .资 .源 .网
39．（ 2010 年广东茂名， 1 题）下列物理量中，以科学家安培的名字作为单位的是（
可能的原因是
A. 灯 L1 断路 C. 灯 L2 断路
B.
灯 L1 短路
D.
灯 L2 短路
S 后看到灯 L1 发光，灯 L2 不发光，则
中 .考 .资 .源 .网
21．（2010 湖北荆州， 34）楼道里，夜间只是偶尔有人经过，电灯总控开关” ，天黑时自动闭合；天亮时自动断开。利用声敏材料
中 .考 .资 .源 .网
29．（ 2010 内蒙古赤峰， 8 题）学校校园有前后两道门，为了加强校内安全，学校给值班室
安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关）
，值班室内的指
2010年中考最新物理模拟试题
2010年中考物理模拟试题（一）温馨提示：1．本卷共四大题21小题，满分90分。
考试时间与化学卷共120分钟。
2．本卷试题中g值取10 N／kg．一、填空（第～4小题每空1分，第5～9小题每空2分，计23分），请将答案直接填写在横线上，不必写出解题过程。
1．传统的火车是由火车头带动列车前行，驱动能力有限，而动车组的每个车厢都带动力。
如图1所示的“和谐号”动车组，最高时速可达250km/h，以南京—苏州为例，从南京9：30发车，11：06到达苏州，全程218km，则此动车组的平均速度为_____________km/h。
坐在高速行驶的动车组中的乘客会看到窗外两边的景物快速后退，这是因为乘客选择了_____________为参照物。
2．如图2所示，在2008年北京奥运会中，中国选手张娟娟一路过关斩将，最终夺得中国射箭在奥运会史上的第一枚金牌。
用力将弓拉开，在放开箭的瞬间，弓的____________能转化为箭的动能；箭在空中向上飞行的过程中，箭的____________能增大。
3．如图3所示是家庭中常用的可以同时插入多个用电器的大功率插座板，根据所学的物理知识以及生活经验，电视机要插在____________（选填“二孔”或“三孔”）插座中；若插座上插有冰箱在使用头，再将插入的电视机打开，插座板中的电流______（选填“增大”、“不变”或“减小”），其原因可以用____________解释说明（请填写一个相关的电流公式）。
4．夏天自来水管壁容易产生“出汗”现象的原因并不是管内水的渗漏，而是自来水管中水的温度较低，空气中的水蒸气接触水管，就会____________热量（选填“吸收”或“放出”），____________ （填一物态变化）成小水滴附在外壁上。
5．如图4所示，将一只气球围在四根圆柱中间，利用一只电吹风在气球的上方沿水平方向吹气，会观察到气球向上升起，气球能够上升包含的物理知识是____________。
2010年中考物理模拟试题
2010年中考物理模拟试题一、单项选择题（共18分．选对的得3分，选错的或不答的得O 分）1．家用电视机的遥控器是发射哪一种电磁波来控制电视机（ ）A ．红外线B ．紫外线C ．X 射线D ．微波2．关于内能，下列说法中正确的是A ．温度为0℃的物体的内能为零B ．物体的温度升高，物体内能就增大C ．物体的内能增大，一定是吸收了热量D ．物体的内能就是物体内部分子做无规则运动的分子动能的总和3、龙卷风的实质是高速旋转的气流。
它能把地面上的物体或人畜“吸”起卷入空中。
龙卷风能“吸”起物体的原因是 （ ）A ．龙卷风内部的压强远小于外部的压强B ．龙卷风增大了空气对物体的浮力C ．龙卷风使物体受到的重力变小D ．迷信说法中的“龙’把物体“抓”到空中4.图1为核电站发电流程图．在核电站的发电过程中，从核能到电能，图中所示的能量转化顺序正确的是（ ）A ．核能，化学能，机械能，电能B . 核能，内能，机械能，电能C ．核能，机械能，内能，电能D . 核能，内能，化学能，电能5．如图2所示的电路，电源电压一定，开关S 1闭合，S 2断开，如果使电流表和电压表的示数均增大，则下列操作一定可行的是（ ）A ．滑动变阻器的滑片P 向右移核燃料核反应堆 汽轮机 发电机 电图2B ．滑动变阻器的滑片P 不动，断开开关S 1C ．滑动变阻器的滑片P 不动，闭合开关S 2D ．滑动变阻器的滑片P 向左移6．关于图3中的实验装置，下列说法中哪一个是正确的？（ ）A ．该装置可以说明发电机的工作原理B ．这是研究电磁感应现象的装置C ．这是研究电流磁效应的装置D ．合上开关后，发生电能转化为机械能的现象二、填空题（每空1分．共18分）7．下列给出的三幅图，分别主要运用了什么光学知识？A 、激光引导掘进方向B 、小泥人照镜子C 、有经验的渔民在叉鱼答：A 。
B 。
C 。
8．如图５所示，请根据图中物理现象的分析来回答问题：a 图说明被跳水运动员压弯了的跳板具有 ；b 图中，上瓶内装有空气，下瓶内装有红棕色的二氧化氮气体，将上下两瓶间的玻璃板抽掉，过一段时间后，两瓶气体混合在一起，颜色变均匀．这个现象说明 ；c 是法国人居纽于1769年制造了世界上第一辆蒸汽驱动的三轮车．现在你看到的这幅漫画，据说是牛顿所设计的蒸汽汽车原理图，使汽车向前运动的力的施力物体是 ．a b c图59.放在水平地面上重5000N 的木箱，受到水平向右100N 推力时没有推动，木箱受到的摩擦力 100N （填“大于”“小于”“等于”）；用120N 的推力时，木箱恰好作匀速直线运动，则木箱受到的摩擦力是________；在木箱下垫上几根圆木后仍然匀速水平向右推，图3此时木箱受到的摩擦力 （填“增大”，“减小”或“不变”）。
【物理】2010年高考试题分类汇编——电路(2)
2010年高考物理试题分类汇编——电路（新课标卷）19.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测 电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路 电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a η、b η.由图可知a η、b η 的值分别为A 、34、14B 、13、23C 、12、12D 、23、13答案：D 解析：电源效率E U =η，E 为电源的总电压（即电动势），根据图象可知U a =E 32 U b =E 31，所以选项D 正确。
（上海理综）41．中国馆、世博中心和主题馆等主要场馆，太阳能的利用规模达到了历 届世博会之最，总发电装机容量达到4.6×103kW 。
设太阳能电池板的发电效率为18%， 已知地球表面每平方米接收太阳能的平均辐射功率为1.353kW ，那么所使用的太阳能电 池板的总面积为 m 2。
答案：1.9×1014（上海理综）42．各场馆的机器人非常引人注目。
在下图设计的机器人模块中，分别填 入传感器和逻辑门的名称，使该机器人能够在明亮的条件下，听到呼唤声就来为你服务。
答案：光；声；与（&）（上海理综）44．在世博园区，运行着许多氢燃料汽车，其动力来源是氢燃料电池（结构如图）。
（1）以下是估测氢燃料电池输出功率的实验步骤：①把多用表的选择开关调至电流档，并选择恰当量程，串联在电路中。
读出电流I；②把多用表的选择开关调至电压档，把红、黑表笔并联在电动机两端，其中红表笔应该接在图中（填“A”或“B”）端。
读出电压U；③重复步骤①和②，多次测量，取平均值；④根据公式P= 计算氢燃料电池输出功率。
（2）在上述第②步中遗漏的操作是；（3）如果该电动机的效率为η，汽车运动的速度为v，则汽车的牵引力为。
答案：（1）A；UI；(2)选择恰当量程；（3）UI v η（上海物理）5. 在图的闭合电路中，当滑片P向右移动时，两电表读数的变化是（A）○A变大，○V变大（B）○A变小，○V变大（C）○A变大，○V变小（D）○A变小，○V变小答案：B解析：电阻变大，电流变小，电压变大。
物理2010年中考试题分类汇编：_电流_电路
一、选择题、1．（２０１０年浙江温州，10 题）以下图，该电表的示数是A.4.00 伏B．0.90 伏 C ．4. 50安D．0.90安2．（２０１０年浙江嘉兴，20 题）小明家台灯的插头插在以下图的插座上，插座上有一个开关和一个指示灯（相当于电阻很大的灯泡）。
若插座开关和指示灯用 S1、L 1表示，台灯开关和灯泡用 S2、L 2表示。
小明断开或闭合 S1、S2时，记录现象以下表。
则切合事实的电路图是开关状态开关 S1指示灯L1闭合 S1，断开 S2闭合 S2，断开 S1S1和 S2都闭合（第 20 题图）插座指示灯（L1）台灯（ L2）亮不亮不亮不亮亮亮电源S1电源L 1电源电源S1L1· ·L 1S1S1L1S2L 2····S2L2S2L 2S2L 2A ．B．C．D．3. （ 2010 年广东广州市，7 题）在研究电路的电流规律实验时用了图8 中的某个电路，已知 R1＝ R2＜ R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．丈量时的电路图应是（ B）中.考.资.源.网4．（ 2010 年甘肃兰州， 4 题）如图 2 所示的电路中，开关只控制灯L2的电路是（ C）A B C D图 2中.考 .资.源.网5．（ 2010 年甘肃兰州， 3 题）如图 1 所示的电路中a、 b 是电表，闭合开关要使电灯发光，则中 .考 .资 .源.网图 1A． a、b 都是电流表B． a、b 都是电压表C． a 是电流表， b 是电压表中.考.资.源.网D． a 是电压表， b 是电流表6．（ 2010 年江西南昌， 1 题）如图 1 所示，以下用电器的额定电流最凑近4A 的是【】A. 家用电冰箱Ｂ.电视机Ｃ.节能灯Ｄ.电压力锅图 1中.考.资.源.网7．（2010江苏南京， 12 题）以下图电路，电源电压不变，闭合开关 S，灯 L 1和 L 2均发光．一段时间后，一盏灯忽然熄灭，而电流表和电压表的示数都不变，出现这一现象的原由可能是A. 灯 L1断路B．灯 L2断路C．灯 L1短路D．灯 L2短路中.考 .资.源.网8.（ 2010 江苏扬州， 12 题）在以下图的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有显然偏转，该电路中的故障可能是A．灯泡 L2短路B．灯泡 L 2断路C．灯泡 L 1断路D．两个灯泡都断路中.考 .资.源.网9.（2010 江苏泰州， 5 题）图 1 所示是一个简略“选答器”．一个问题有两个可选择的答案(a)和 (b) ，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么图 2 所示各电路图中切合要求的是C中.考 .资.源.网中.考.资.源.网10．（ 2010 年广西桂林， 11 题）如图 6 所示的电路中，各个元件均能正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七彩教育网 www.7caiedu.cn 免费提供Word版教学资源 七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 电路 欧姆定律 电功率 家庭电路（三) 选择题部分
1．（南京六中）下列用品中，通常情况下属于导体的是 A．玻璃棒 B.塑料尺 C.橡皮 D.铁钉 答案：D
2. （龙岩市）如图1所示的电路，AB是一段电阻丝，闭合开关，当导线夹由A向B移动的过程中，接 入电路的电灯亮度将 A. 变亮 B. 变暗 C. 不变 D. 无法判断 答案：B
3．（南京六中）如图2，L是灯泡，且开关闭合后两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是 A. a为电流表，b为电压表，c为电流表 B. a为电压表，b为电压表，c为电流表 C. a为电流表，b为电流表，c为电压表 D. a为电流表，b为电流表，c为电流表
答案：B 4. （龙岩市） 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图3所示。细 心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。 这样的设计主要考虑下列哪一因素 A. 使插头的造型更美观
图1 图2 七彩教育网 www.7caiedu.cn 免费提供Word版教学资源
七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 B. 插入插座中可更稳固 C. 有利于识别火线和零线插脚 D. 插入插座时，可确保用电器外壳先接地 答案：D
5. （龙岩市）在某一温度下，连接在电路中的两段导体A和B中 的电流与其两端电压的关系如图4所示，由图中的 信息可知 A. B导体的电阻为10 B. A导体的电阻为10 C. A导体两端的电压为3V时，通过它的电流为0.3A D. B导体两端的电压为3V时，通过它的电流为0.6A 答案：A
6．（南京六中）如图5所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是 A. 整理器材，结束实验 B. 换用不同规格的小灯泡，再测出几组电流值 C. 分析数据，得出结论 D. 换用电流表的另一量程，再测出一组电流值 答案：B
7. （龙岩市）小红同学在探究串联电路中电流规律的实验中，按图4接好电路，闭合开关后，发现灯 L1、L2都不发光，电流表示数为零。是哪里发生了故障呢？他思考了一下，然后用一个 电压表分别接到电流表、灯L1、灯L2两端测量电压，测量结果：电流表、灯L1两端无电 压，灯L2两端有电压，由此小红找出了电路发生故障的原因。则电路的故障可能是 A. 电流表断路了 B. 灯L1断路了 C. 灯L2断路了 A
V
L1 L
2
图4
接地 接用电器外壳 插座 插头 图3
图3 图5 七彩教育网 www.7caiedu.cn 免费提供Word版教学资源
七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 D. 灯L2短路了 答案：C 8．（南京六中）在如图6甲所示电路中，当闭合开关后，两个电压表指针偏转均为上图6乙所示，则电灯L1和L2两端的电压分别为 A．7.2V 1.8V B．9V 1.8V C．1.8V 7.2V D．9V 7.2V 答案：D
9. （江西） 如图示，关于开关的控制作用，下列说法不正确的是：（ ） A、当S1、S2都闭合时，灯L2、L3发光 B、只闭合S2，灯L1、L3不发光 C、只让灯L3发光，应该只闭合S1 D、当S1、S2都断开时，灯L1、L3发光。 答案：B
10. （南京六中）如图8所示电路中，R1＝20Ω，电流表示数为0.3A，总电流为0.5Ａ，则通过R2的电流及电阻R2的阻值分别为 A．1.5 A 4Ω B．0.6A 10Ω C．0.4A 40Ω D．0.2A 30Ω 答案：D
11．（南京六中）下列生活实例中不属于．．．节约用电的是： A.电视机不用时切断电源； B.离开教室随手关灯； C.夏天用空调时把温度调得很低； D.尽量少开启冰箱门。
图6 乙 甲 图8 七彩教育网 www.7caiedu.cn 免费提供Word版教学资源
七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 答案：C
12. （南京六中）如图9所示， 下列四幅图中，符合安全用电的是
A.在电线上晾衣服 B．湿手开灯 C.手摸火线 D．用电器金属外壳接地 答案：D
13. （南京六中）小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，请你用所学的物理知识帮小洁分析一下，发生这一现象的原因是 A.电压太高 B.导线太粗 C.导线太细 D.导线太短
答案：C 14. （南京六中）将标有“8V 16W”的灯泡L1和标有“12V 36W”的灯泡L2串联后接到电压为20V的电路中，则 （不考虑灯丝电阻随温度改变）
A. 两灯都能正常发光。 B. 只有L1正常发光。 C. 只有L2正常发光。 D. 两灯都不能正常发光。 答案：D
图9 七彩教育网 www.7caiedu.cn 免费提供Word版教学资源
七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 15、（江西）如图电路中，R为定值电阻。闭合开关后，当滑片P在某两点之间滑动时，电流表示数变化范围是0.5～1.5A，电压表示数变化范围是6～3V。则下列几种情况中说法错误的是（ ） A、变阻器连入电路的电阻变化范围为12～2Ω B、电源电压为7.5V C、实验中R两端的电压变化范围为2～4.5V D、R的电阻为3Ω 答案：C
16．（南京六中）如图7所示，电源电压不变，电阻R=10Ω， 闭合开关S，电流表的示数为0.6A，若要使电 流表的示数变为1.2A，请判断以下操作中正确的一个是 A．在电阻R两端并联一个5Ω的电阻 B．在电阻R两端并联一个10Ω的电阻 C．在电路中串联一个5Ω的电阻 D．在电路中串联一个10Ω的电阻
答案：B 17、（新泰市）如右上图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是 A．灯泡亮度不变，电压表示数变大 B．灯泡变亮，电压表示数变大 C．灯泡变暗，电压表示数变小 D．灯泡变暗，电压表示数变大 答案：D 18、（新泰市）如图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝，以下正确的是 A．温度升高至74 ℃ 时，L1亮灯报警 B．温度升高至74 ℃ 时，L2亮灯报警
图7 七彩教育网 www.7caiedu.cn 免费提供Word版教学资源 七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 C．温度升高至78 ℃ 时，L1亮灯报警 D．温度升高至78 ℃ 时，L2亮灯报警
答案：D 19．（东台市）右图是学校茶炉房为了方便学生而设计的电路。绿灯亮、红灯不亮，表示水已烧开，此时温控开关的开闭情况是 ( ) A．S1断开、S2闭合 B．S1闭合、S2断开 C．S1、S2都断开 D．S1、S2都闭合 答案：A
20．（东台市）关于导体的电阻，下列说法正确的是 （ ） A.长导体电阻一定大 B.长短相同的导线，越粗则电阻越小 C.不同种材料制成的导线电阻一定不同 D.长度相同的铜导线，改变粗细可以改变其电阻 答案：D
21．（东台市）在如图所示的电路中，电源电压为9V且保持不变。闭合开关S后，电压表的示数是6V，则（ ） A.小灯泡两端的电压为6V B.小灯泡两端的电压为3V C.向右移动滑片P，电压表示数变小 D.向右移动滑片P，电流表示数变大 答案：B
22．（东台市）小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由10Ω更换为5Ω为后，为了探究上述问题，他应该采取的唯一操作是 （ ） A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.适当增加电池的节数 答案： B 23．（东台市）如图若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导七彩教育网 www.7caiedu.cn 免费提供Word版教学资源 七彩教育网 全国最新初中、高中试卷、课件、教案等教学资源免费下载 线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ） A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
24．（武汉）如图6所示，电源电压不变，闭合开关S，滑动变阻器的滑片由a向b移动过程中，下列说法中正确的是（ A．电流表示数减大 B．电压表示数减小 C．电压表、电流表示数的比值增小 D．定值电阻Rl消耗的电功率减小
答案：D
25．（武汉）小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。下面图4四个电路中，能体现该装置工作原理的是
答案：B
