线路保护通道测试方法(光纤)
线路保护光纤通道异常分析及防范
针对通讯电源通常会采取-48V 的电源，这就对纹波系数提出了 更高的要求，常规性下，要求其不得超出 100mV，现场若发现电源 纹波相对较大的情况时，此时光电转换期间就必然会出现误码。 3 事故的分析与处理
3.1 故障概况 某电厂夜间值班人员发现监控台发出报警信息，通过检查发现，
其报警信息显示为“5391 线第二套保护差动保护通道故障”以及 “5391 线第二套保护装置被闭锁”，随即出现了复归并且报警信息 被不断的重复刷新。与此同时，“5391 线第二套保护差动保护通道 故障”以及“5391 线第二套保护装置被闭锁”被随即点亮。值班人 员在接收到故障信息之后，随即联系运维人员对故障线路进行了检 查。 3.2 通道异常原因及现场初步检查
图 1 2M 复用光纤通道典型结构图 根据上图 1 来看，首先针对站内是否存在故障进行确定，再针 对站内设备进行自环检查。自环后装置能够实现自发自收，若环线 以内设备以及通道均非常的完好，那么此时“通道异常”故障信号 就会随即消失。沿着通道对其进行逐级检测，逐级完成自环，直至 达到数配屏与光配。 在经过相应的调度操作和下令之后，该线路的第二套远方跳闸、 第二套分相电流差保护就能够迅速调整为信号，此时本侧变电站就 能够迅速实现自环测试。首先，对接口装置 LA 灯进行验证，确定其 属于告警灯，即将接口装置的收信端光纤拔除之后，LA 灯也会迅速 才从熄灭状态点亮。考虑到该设备本身受到 ABB 的保护，故只需要 对自环的设定值进行调整，在进行相应调整之后，再对数配屏以及 REL561 保护装置进行自环试验。见图 2。
一起110kV线路光纤差动保护通道故障分析及处理
一起110kV线路光纤差动保护通道故障分析及处理摘要：光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于克希霍夫基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。
目前电流差动保护在电力系统的主变压器、线路和母线上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。
光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧。
本文主要通过分析一起110kV光纤差动保护通道故障案例，以此帮助变电运行人员与保护专业人员快速处理光纤差动保护通道故障。
关键字：光纤差动保护；通信中断；自环；丢帧。
一、光纤差动保护通信及保护原理光纤电流差动保护借助于线路光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各侧保护利用本地和对侧电流数据按相进行差动电流计算。
根据电流差动保护的制动特性方程进行判别，判为区内故障时动作跳闸，判为区外故障时保护不动作。
通信通道可采用64kbps或2Mbps接口，本次事件两侧变电站采用保护装置为北京四方继保自动化股份有限公司生产型号为CSC-163A数字式线路保护装置，其数字电流差动保护系统构成见图1,保护装置与通信系统连接方式见图2。
图1 数字电流差动保护系统示意图图2 保护装置与通信系统连接方式示意图上图中以M、N为两端均装设 CSC-163 保护装置，保护与通信终端设备间采用光缆连接。
保护侧光端机装在保护装置的背后。
通信终端设备侧需配套北京四方继保自动化股份有限公司光接口盒 CSC-186BV (AN)。
二、光纤差动保护的启动元件1)相电流差突变量启动元件；2) 零序电流（3I0）突变量启动元件；3) 零序辅助启动元件；4) 若馈启动元件；5) 远方召唤启动元件。

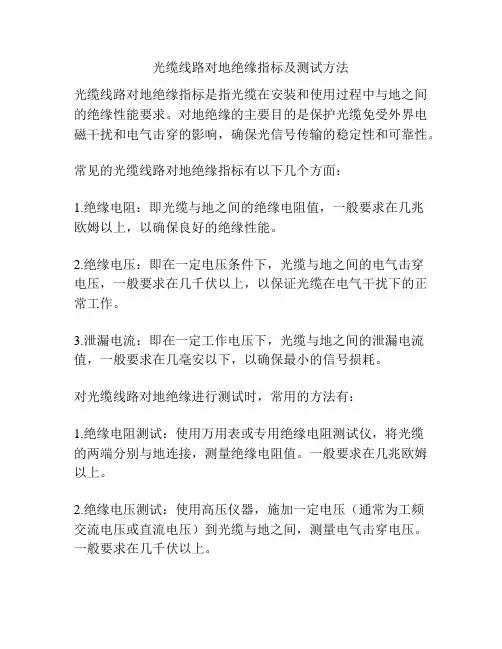

光缆线路对地绝缘指标及测试方法
光缆线路对地绝缘指标及测试方法
光缆线路对地绝缘指标是指光缆在安装和使用过程中与地之间的绝缘性能要求。
对地绝缘的主要目的是保护光缆免受外界电磁干扰和电气击穿的影响，确保光信号传输的稳定性和可靠性。
常见的光缆线路对地绝缘指标有以下几个方面：
1.绝缘电阻：即光缆与地之间的绝缘电阻值，一般要求在几兆
欧姆以上，以确保良好的绝缘性能。
2.绝缘电压：即在一定电压条件下，光缆与地之间的电气击穿
电压，一般要求在几千伏以上，以保证光缆在电气干扰下的正常工作。
3.泄漏电流：即在一定工作电压下，光缆与地之间的泄漏电流值，一般要求在几毫安以下，以确保最小的信号损耗。
对光缆线路对地绝缘进行测试时，常用的方法有：
1.绝缘电阻测试：使用万用表或专用绝缘电阻测试仪，将光缆
的两端分别与地连接，测量绝缘电阻值。
一般要求在几兆欧姆以上。
2.绝缘电压测试：使用高压仪器，施加一定电压（通常为工频
交流电压或直流电压）到光缆与地之间，测量电气击穿电压。
一般要求在几千伏以上。
3.泄漏电流测试：使用泄漏电流测试仪，将一定电压施加到光
缆与地之间，测量泄漏电流值。
一般要求在几毫安以下。
综上所述，光缆线路对地绝缘指标及测试方法是确保光缆正常工作的重要措施，对于建设和维护光纤通信网络具有重要意义。
PRS-713F-D光纤纵差微机线路保护技术说明书(上海版)V1.20-130121
PRS-713F-D光纤纵差成套保护技术使用说明书V er 1.20（上海版）长园深瑞继保自动化有限公司二〇一二年四月PRS-713F-D光纤纵差成套保护技术使用说明书V er 1.20（上海版）编写：俞伟国审核：侯林陈远生批准：徐成斌长园深瑞继保自动化有限公司二〇一二年四月本说明书适用于PRS-713F-D系列线路保护。
适用于上海110kV标准化装置V2.01及以上兼容版本程序。
本装置用户权限密码：800说明：PRS-713F-D装置软件版本与匹配说明书分类如下：本说明书由长园深瑞继保自动化有限公司编写并发布，并具有对相关产品的最终解释权。
相关产品的后续升级可能会和本说明书有少许出入，说明书的升级也可能无法及时告知阁下，对此我们表示抱歉！请注意实际产品与本说明书描述的不符之处。
更多产品信息，请访问互联网：技术支持电话：(0755) 3301-8612/8651传真：(0755) 3301-8889/8664欢迎拨打免费客户服务电话：400-678-8099目录1.概述 (1)1.1.应用范围 (1)1.2.保护配置 (1)1.3.性能特点 (1)2.技术参数 (3)2.1.机械及环境参数 (3)2.2.额定电气参数 (3)2.3.主要技术指标 (3)2.4.通讯接口 (4)2.5.光纤接口 (4)3.保护原理 (6)3.1.启动元件 (6)3.2.差动元件 (6)3.3.差动保护特性说明 (8)3.4保护选相元件 (10)3.5零序电流保护 (11)3.6三段复压方向过流保护 (11)3.7PT断线检测和紧急状态保护 (12)3.8重合闸 (14)3.9其它异常告警 (16)3.10压板逻辑 (17)4定值及整定说明 (18)4.1装置定值 (18)4.2定值整定说明 (20)5数据及记录 (23)5.1保护动作事件信息表 (23)5.2故障启动信息表 (24)5.3自检信息表 (24)5.4闭锁信息表 (25)5.5装置运行信息表 (25)5.6开入变位信息表 (25)5.7装置操作信息表 (26)6硬件说明 (27)6.1整体结构 (27)6.2信号接点 (27)附录A装置使用说明 (28)A.1面板布置与显示 (28)A.2菜单界面操作说明 (29)A.3被保护设备名整定方法 (39)附录B 装置调试与投运 (47)B.1调试资料准备 (47)B.2通电前检查 (47)B.3上电检查 (47)B.4整机调试 (47)B.5装置投入运行操作步骤 (48)B.6注意事项 (48)附录C信号及记录通用说明 (50)C.1信号系统 (50)C.2事故分析与过程记录 (50)【附图1】PRS-713F-D端子排接线图 (55)【附图2】PRS-713F-D外形及安装开孔尺寸图 (59)1.概述1.1.应用范围PRS-713F-D光纤纵差成套保护装置，适用于110kV及以下电压等级、中性点直接接地、故障时三相跳闸能够满足系统稳定性要求的线路。
iPACS_5713线路光纤纵差保护测控装置技术说明书V1.
WORD格式整理iPACS-5713线路光纤纵差保护测控装置技术说明书版本：V1.01江苏金智科技股份有限公司目录1. 概述 (1)1.1.应用范围 (1)1.2.保护配置和功能 (1)1.2.1. 保护配置 (1)1.2.2. 测控功能 (1)1.2.3. 保护信息功能 (1)2. 技术参数 (2)2.1.机械及环境参数 (2)2.1.1. 工作环境 (2)2.1.2. 机械性能 (2)2.2.电气参数 (2)2.2.1. 额定数据 (2)2.2.2. 功率消耗 (2)2.2.3. 过载能力 (2)2.3.主要技术指标 (2)2.3.1. 光纤纵差保护 (2)2.3.2. 过流保护 (3)2.3.3. 零序保护 (3)2.3.4. 低频保护 (3)2.3.5. 重合闸 (3)2.3.6. 遥信开入 (3)2.3.7. 遥测量计量等级 (3)2.3.8. 电磁兼容 (3)2.3.9. 绝缘试验 (4)2.3.10. 输出接点容量 (4)3. 软件工作原理 (4)3.1.保护程序结构 (4)3.2.装置起动元件 (5)3.2.1. 光纤纵差起动 (5)3.2.2. 过电流起动 (5)3.2.3. 零序电流起动 (6)3.2.4. 低频起动 (6)3.2.5. 位置不对应起动 (6)3.3.光纤纵差保护 (7)3.4.过流保护 (7)3.5.零序保护（接地保护） (8)3.6.过负荷保护 (9)3.7.加速保护 (9)3.8.低频减载保护 (9)3.9.重合闸 (9)3.10.装置自检 (10)3.11.装置运行告警 (10)3.11.1. TWJ异常判别 (10)3.11.2. 差流异常判别 (10)3.11.3. 交流电压断线 (10)3.11.4. 交流电流断线 (10)3.11.5. 线路电压断线 (11)3.11.6. 频率异常判别 (11)3.12.遥控、遥测、遥信功能 (11)3.13.对时功能 (11)3.14.逻辑框图 (12)4. 定值内容及整定说明 (14)4.1.系统定值 (14)4.2.保护定值 (14)4.3.通讯参数 (16)4.4.辅助参数 (17)4.5.软压板 (18)5. 装置接线端子与说明 (20)5.1.模拟量输入 (21)5.2.背板接线说明 (21)5.3.装置结构及安装参考尺寸 (23)1.概述1.1.应用范围iPACS-5713线路光纤纵差保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的短线路光纤纵差和电流保护及测控，可组屏安装，也可在开关柜就地安装。
华为波分技术-光线路保护技术
图 1-3光线路保护应用（正常)
OTMA OTMB :工作信号流向 :保护信号流向
由图 1-3可见，正常情况下，在 A站发 B站收方向，A站 OLP将信号同时发往工作和保 护线路光纤，B站 OLP选择接收工作线路光纤传来的信号。
在 B站发 A站收方向， B站 OLP将信号同时发往工作和保护线路光纤， A站 OLP选择接 收工作线路光纤传来的信号。
输入光功率差异为工作通道输入光功率变化值与保护通道输入光功率变化值之差。
上述告警产生机理请参见《告警和性能事件参考》。
OptiX BWS 1600G
特性描述
1 光线路保护
工作原理
光线路保护采用两对光纤，一对为工作路径，在线路正常情况下传送业务信号；另一 对为保护路径，在线路发生断纤或信号衰减过大情况下，承载保护信号。 OLP单板采用的保护方式为双发选收、单端倒换。如图 1-1所示， OLP板的 RI1/TO1 光口对应工作线路光纤，RI2/TO2光口对应保护线路光纤。
: 固定光衰减器
站点 A
站点 B
操作步骤
步骤 1如图 1-5所示，在 A站客户侧接入 SDH/SONET分析仪，B站客户侧用光纤跳线环回。步骤 2利用信号分析仪测试光通道，<a href="/">魔兽sf</a>确保无误码产 生。步骤 3登录网管，在拓扑图上，双击光网元的图标，打开光网元的状态图。步骤 4右键单 击网元，选择“网元管理器”，进入“网元管理器”窗口。步骤 5在网元管理器左边导航树中选择 网元，在功能树中选择“配置 > 光线路保护”。步骤 6单击“查询”，保护对列表列出所有光线路 保于护正对常。状保态护，对并的且倒业换务状处态在和工通作道通状道态。应步处骤 7可采用三种方式执行光线路保护倒换测试： 如 图 1-6所示，拔掉站点 A的 OLP单板接收端口 RI1 的光纤实现倒换。 在 光线路保护 中 右键单击选定的保护对，选择 强制倒换到保护通道 实现倒换。 在 光线路保护 中右键 单击选定的保护对，选择 人工倒换到保护通道 实现倒换。
简述220kV变电站线路保护通道的要求(一)
今天想和各位分享一下220kV线路继电保护设备2M光接口与通信设备的接线方式。
线路保护通道可以分为专线通道（光纤专用通道）及复用通道（2M光口或者2M电口）。
现在变电站的线路保护设计多采用双通道保护。
例如220kV （XX）甲线，需要占用四条通道：主一保护占用2个通道，主二保护占用2个通道。
在以往的变电站设计中，有采用一专三复和两专两复的形式，按照最新的变电站业务开通指引，目前建议使用一专三复的形式，可节省站外的纤芯资源。
如下图所示：
在这个设计中，传输A网已配置2M光接口板，传输B网设备无法配置2M光接口板，因此需要使用MUX机完成光电转换。
以上便是线路保护一专三复的应用，今天先写到这，谢谢，下班啦~。
线路光纤差动保护(RCS931)资料
光纤
931
收 信
跳 闸
925
M侧925过电压保护判断出本侧过电压，跳 本侧开关，同时发远传信号给931,931把信号 传到对侧931，对侧931收到信号后传到对侧 925，N侧925再结合就地判据，跳N侧开关。
RCS-931 压板
投主保护（电流差动） 投距离保护 投零序保护 投闭重 （勾三压板） 投检修态 出口压板有：跳A、B、C、重合闸、一般还有启动 失灵、至重合闸等 ( 给本线路其它保护用 . 一般不 接.原因是各套保护尽量保持相对独立).
稳态II段差动继电器
动作方程：
I CD 0.75 I R I CD I M A, B, C
I M ：“差动电流低定值”、1.5倍实测
电容电流和 1.5U N 的大值；
Xc1
稳态Ⅱ段相差动继电器经40ms延时动作。
工频变化量差动继电器
动作方程：
I CD 0.75 I R I CD I H A, B, C
M 931 IM IN N 931
I d IM I N I r IM I N
IM IM
TA断侧
此时满足差动方程：
I d 0.75 I r I d I H
引起差动保护误动
防止TA断线误动的措施
• 防止TA断线误动的措施是： 差动保护要发跳闸命令必须满足如下条件: ① 本侧起动元件起动; ( I MAX 1.25I T I ZD 或I0＞I0ZD） ② 本侧差动继电器动作； ③ 收到对侧‘差动动作’的允许信号。 • 这样当一侧TA断线，由于电流有突变或者有‘零序电流’， 起动元件可能起动，差动继电器也可能动作。但对侧没有断线， 起动元件没有起动，不能向本侧发‘差动动作’的允许信号。 所以本侧不误动。 •保护向对侧发允许信号条件： ① 保护起动 ② 差流元件动作
