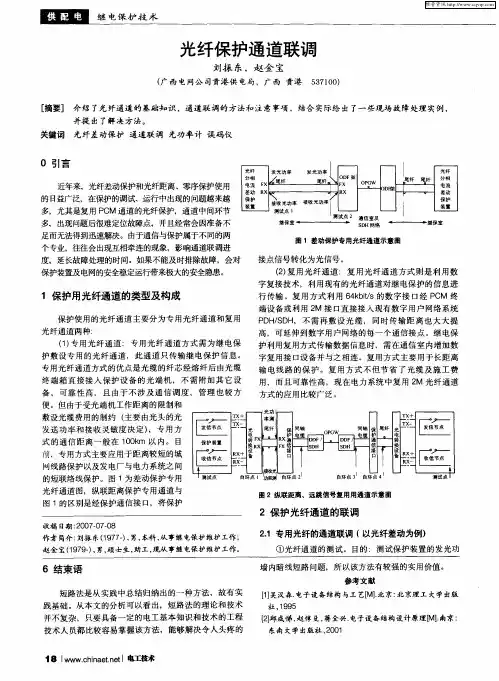

光纤保护通道联调
电
转 换 设 备
接
口
图 ２纵联 距离、远跳信号复用用通道示意 图
２保护光纤通道的联调
收稿 日期 ：０ ７ ０ —８ ２ ０ —７ ０
作者 简介 ： 刘振 东（９ ７ ） 男， １ ７ 一 ， 本科 ， 从事继 电保 护维护 工作 ； 赵金 宝 （９ ９） 男， １ ７ 一， 硕士生， 助工， 硬从 事继 电保护维护 工作 。
保护使用的光纤通道主要分为专用光纤通道和复用
光 纤通 道两 种 ： （） １ 专用光纤通道：专用光纤通道方式需为继 电保
行 传输 。复用方式利用 ６ ｋ ｉｓ的数字接 口经 Ｐ Ｍ 终 ４ ｂ／ ｔ Ｃ 端设备或利用 ２ 接 口直接接入现有数字用户 网络系统 Ｍ Ｐ ＨＳ Ｈ Ｄ ／ Ｄ ，不需 再敷设光缆 ，同时传输距离也大大提 高 ，可延伸到数字用户网络的每一个通信接点。继电保 护利用复用方式传输数据信息时，需在通信 室内增加数
字复 用 接 口设备 并 与之 相 连 。复 用 方式 主 要 用于 长 距 离
护 敷设专用的光纤通道，此通道 只传输继 电保护信息 。 专用光纤通道方式的优点是光缆的纤芯经熔纤后由光缆 终端箱直接接入保护设 备的光端机 ，不 需附加其它设 备，可靠性高 ，且由于 不涉及通信调度 ，管理 也较方 便。但由于受光端机工作距离的限制和
［】 １吴汉森． 电子设备结构 与工艺［ ． Ｍ】 北京： 北京理工 大学出版
社，９５ １９
【】 成悌 ， ２邱 赵博 殳， 蒋全兴． 电子设备结构设计原理 【 ． ： Ｍ１ 南京
东 南大 学 出版 社 ，０ １ ２ ０
１ Ｉ＾ｎ ＿ｈ ａ ｔ ｅ 电工技术 ＼＾Ⅳｃ ｉ ｅ． ｔ ８ ＾ ｎ ｎ Ｉ

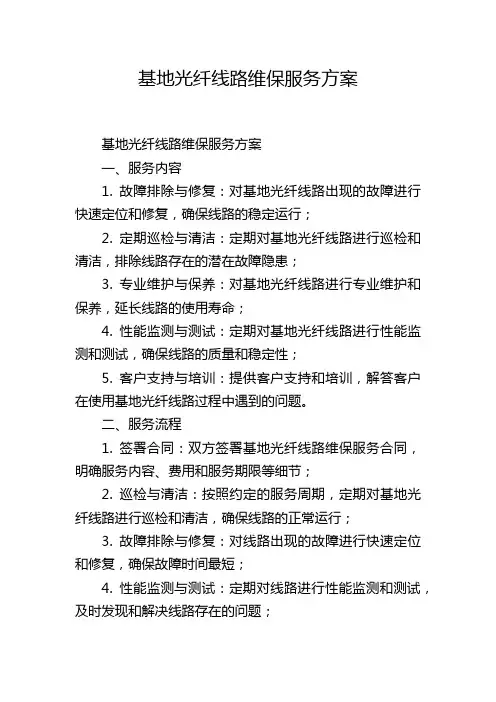

基地光纤线路维保服务方案
基地光纤线路维保服务方案基地光纤线路维保服务方案一、服务内容1. 故障排除与修复：对基地光纤线路出现的故障进行快速定位和修复，确保线路的稳定运行；2. 定期巡检与清洁：定期对基地光纤线路进行巡检和清洁，排除线路存在的潜在故障隐患；3. 专业维护与保养：对基地光纤线路进行专业维护和保养，延长线路的使用寿命；4. 性能监测与测试：定期对基地光纤线路进行性能监测和测试，确保线路的质量和稳定性；5. 客户支持与培训：提供客户支持和培训，解答客户在使用基地光纤线路过程中遇到的问题。
二、服务流程1. 签署合同：双方签署基地光纤线路维保服务合同，明确服务内容、费用和服务期限等细节；2. 巡检与清洁：按照约定的服务周期，定期对基地光纤线路进行巡检和清洁，确保线路的正常运行；3. 故障排除与修复：对线路出现的故障进行快速定位和修复，确保故障时间最短；4. 性能监测与测试：定期对线路进行性能监测和测试，及时发现和解决线路存在的问题；5. 维护与保养：对线路进行专业维护和保养，延长线路的使用寿命；6. 客户支持与培训：提供客户支持和培训，解答客户在使用线路过程中遇到的问题。
三、服务优势1. 专业技术团队：拥有一支专业的技术团队，具备丰富的光纤线路维护经验和技术能力；2. 快速响应与处理：能够快速响应客户的需求，并迅速处理线路故障和问题，确保线路的稳定运行；3. 定期维护与清洁：定期对线路进行维护和清洁，及时排除线路存在的潜在故障隐患，保证线路的正常运行；4. 灵活的服务模式：根据客户的需求，提供个性化的服务方案和服务周期，满足客户的特殊需求；5. 客户支持与培训：提供全天候的客户支持和在线培训，解答客户在使用线路过程中遇到的问题，提高客户的满意度。
四、服务收费服务费用根据线路的规模和服务周期来确定，具体费用可与客户协商并签署合同。
收费标准包括巡检与清洁、故障排除与修复、性能监测与测试、维护与保养等服务内容的收费。
五、服务保障1. 服务期限：服务期限根据客户的要求来确定，一般为一年，也可以根据实际情况延长或缩短；2. 故障响应时间：故障响应时间为24小时，确保能够快速响应客户的线路故障，并进行修复；3. 服务投诉处理：如果客户对我们的服务存在投诉，我们将第一时间进行处理和解决，确保客户的利益不受损害；4. 服务返修保修：客户在服务期限内出现的线路故障，我们将免费进行维修和修复，确保客户的线路能够正常运行。
光纤链路实施方案
光纤链路实施方案在当今信息时代，网络通信已经成为了人们生活和工作中不可或缺的一部分。
而光纤通信作为一种高速、稳定、大容量的传输方式，越来越受到了广泛的应用和重视。
在实施光纤链路时，需要考虑到诸多因素，包括技术方案、设备选型、布线规划、安全保障等方面。
本文将围绕光纤链路实施方案展开讨论，为相关人员提供一些可行的建议和指导。
首先，光纤链路的实施需要充分考虑技术方案。
在选择技术方案时，需要根据实际需求和环境条件进行综合考虑。
例如，对于长距离传输需求，可以选择采用光放大器进行信号的增强；对于大容量传输需求，可以选择采用密集波分复用技术等。
在确定技术方案时，需要充分了解各种技术的特点和适用范围，以便选择最适合实际情况的方案。
其次，设备选型也是光纤链路实施中的关键环节。
在选择设备时，需要考虑设备的性能、可靠性、兼容性等因素。
同时，还需要考虑设备的供应渠道和售后服务等方面。
在设备选型时，可以参考市场上各种设备的性能指标和用户评价，以便选择性价比最高的设备。
另外，布线规划也是光纤链路实施中不可忽视的一环。
在进行布线规划时，需要考虑到网络拓扑结构、传输距离、信号衰减等因素。
同时，还需要考虑到光纤的敷设方式、连接方式以及保护措施等。
在布线规划时，可以利用专业的网络规划软件进行仿真和优化，以确保布线规划的合理性和可行性。
此外，安全保障也是光纤链路实施中的重要内容。
在进行安全保障时，需要考虑到网络的数据安全、系统的稳定性、应急故障处理等方面。
同时，还需要考虑到网络的物理安全和信息安全，采取相应的安全措施和加密手段，以确保光纤链路的安全可靠。
综上所述，光纤链路的实施方案涉及到诸多方面，需要全面考虑各种因素。
只有在技术方案、设备选型、布线规划和安全保障等方面都做到位，才能保证光纤链路的高效稳定运行。
希望本文所述内容能够为相关人员在光纤链路实施中提供一些参考和帮助。

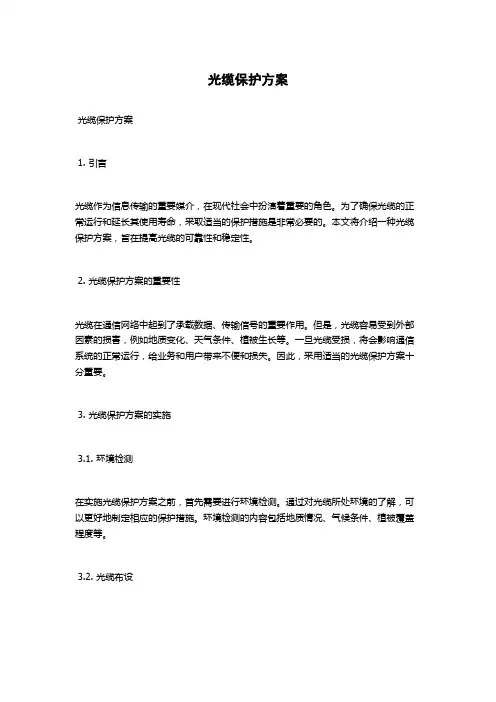

光缆保护方案
光缆保护方案光缆保护方案1. 引言光缆作为信息传输的重要媒介，在现代社会中扮演着重要的角色。
为了确保光缆的正常运行和延长其使用寿命，采取适当的保护措施是非常必要的。
本文将介绍一种光缆保护方案，旨在提高光缆的可靠性和稳定性。
2. 光缆保护方案的重要性光缆在通信网络中起到了承载数据、传输信号的重要作用。
但是，光缆容易受到外部因素的损害，例如地质变化、天气条件、植被生长等。
一旦光缆受损，将会影响通信系统的正常运行，给业务和用户带来不便和损失。
因此，采用适当的光缆保护方案十分重要。
3. 光缆保护方案的实施3.1. 环境检测在实施光缆保护方案之前，首先需要进行环境检测。
通过对光缆所处环境的了解，可以更好地制定相应的保护措施。
环境检测的内容包括地质情况、气候条件、植被覆盖程度等。
3.2. 光缆布设根据环境检测的结果，选择合适的光缆布设方案。
光缆布设包括地面敷设和地下敷设两种方式。
地面敷设适用于地势平坦、无植被覆盖的区域；地下敷设适用于地势复杂、植被覆盖较高的区域。
布设光缆时需要考虑地形、植被、道路等因素，确保光缆的安全性和可靠性。
3.3. 光缆保护措施针对不同的场景和需求，可以采取以下光缆保护措施：3.3.1. 光缆护套在光缆布设过程中，可以使用光缆护套来保护光缆的外部层。
光缆护套可以增加光缆的抗拉强度、防水防潮性能，提高其抗外界因素的能力。
3.3.2. 光缆井在光缆布设的重要节点或需要特殊保护的区域，可以建立光缆井来保护光缆。
光缆井是一种混凝土或金属结构，能够固定光缆并提供额外的保护。
3.3.3. 光缆标识在光缆布设完成后，应对光缆进行标识，包括标注光缆的类型、用途、起点、终点等信息。
光缆的标识可以方便维护人员进行管理和维护工作，减少故障排查的时间。
3.3.4. 光缆保护罩在光缆穿越沟渠、道路等区域时，可以安装光缆保护罩，以保护光缆免受外界物体的损害。
光缆保护罩可以采用金属或塑料材料制作，具有防腐蚀、防水等性能。
“T”接线三端口光纤差动保护的调试精品文档5页
“T”接线三端口光纤差动保护的调试1 引言T接的线路可以节省一次设备成本，但是对于T接线的保护整定非常困难，尤其是各端都有电源的距离保护和零序保护更加难以整定，但光差保护完全不用考虑各种复杂的整定情况，只用将各端的保护电流传送到两端，然后三侧各自计算差动电流，逻辑简单，保护速度快，可靠性高。
尤其是当部分光纤通道断裂时，保护依然能够可靠的动作，但是，三端口的光差保护在联调时特别麻烦，需要三侧同时进行，而且调试结果复杂，不易整理和维护，因此，本论文以联调的困难为出发点，系统的对三端口保护联调进行分析，由于厂家的不同，各个厂家的保护装置都由不同的动作逻辑以及同步方式，本文主要以南自保护为例来说明。
2 通道的连接对于T接线的光差线路保护有三个端口，为了便于区分，通常将三段分别称为本侧、对侧1、对侧2，每个端口均有两组通道，这两组通道实现三端的通讯，一般情况下本侧的通道1和对侧1的通道2相连接，本侧的通道2和对侧2的通道1相连接，对侧1的通道1和对侧2的通道2相连接，这种方式连接后具有唯一性，当然，我们也可以采用别的连接方式，但是这种方式比较易于问题的分析和管理，如图1：3运行方式转换3.1 一侧投入两端运行压板当三端口保护的其中一端投入两端运行压板时，保护认为是误投入，此时保护逻辑仍按三段运行方式来处理。
3.2 两侧投入两端运行压板当其中两端投入两端运行压板时，各侧装置中均显示为两侧运行压板投入，自动退出三段运行方式，两端运行方式的逻辑和常规两侧差动保护的逻辑一样。
3.3 三侧投入两端运行压板如果三端都投入两端运行压板时，此时各端的保护装置会报运行方式错误的报文，但在逻辑方面会先满足两端运行的方式，如当本侧线投入两端运行压板，接着先将对侧1投入两端运行压板，后再将对侧2投入两端运行压板，那么，保护会判断为本侧与对侧1的两端运行方式。
反过来就会判为本侧与对侧1的两端运行方式。
4 “T”接线光差保护的联调4.1 一侧合位联调及现象4.1.1 对侧1和对侧2均不加电压本侧断路器在合位，对侧1和对侧2的断路器在分位，这种状态相当于对两侧充电，无论本侧是否加电压本侧模拟内部瞬时性故障时，在本侧差动保护单跳单重，对侧1和对侧2由于已经在跳位，所以无论差动保护动作还是不动都没有关系，因为各个厂家都有自己不同的处理方式，南自和四方的处理方式就是保护没有任何反应，但是许继的差动保护也会动作。
光纤保护通道联调
注：该文章是从南瑞继保网站上下载，希望公司工程部和研发部人员认真阅读，是一篇较好的工程应用文章。
光纤保护的通道联调王 芊1，张 毅1，吴 洁2（1.国电自动化研究院，江苏省南京市 210003；2.中石化管道储运公司设计研究院，江苏省徐州市 221000）摘 要近年来，随着光纤保护包括光纤差动保护和允许式光纤方向高频保护、距离高频保护使用的日益广泛，光纤保护在通道联调时所出现的问题也越来越多。
出现问题后，经常会因准备不足而无法得到迅速解决，影响联调进度。
本文从通道的类型来分析联调中可能出现的问题，并给出了一些现场实例。
关键词光功率计 PCM 误码仪 滑码0 引言通常光纤保护的通道联调是在保护设备联调结束后才进行的。
因而留给通道联调的时间本身就很短，而一旦联调中出现问题，几乎没有时间来解决。
这一方面是由于保护人员对通道联调不够重视，另一方面是以往光纤保护使用较少，通道联调时所出现的问题也较少。
但随着光纤保护的大量使用，通道联调时所出现的问题也不断增加。
尤其是复用PCM通道的光纤保护，通道中间环节多，出现问题后很难定位故障点。
还有，对于某些新建场站，通信设备和保护设备几乎同时进站，在进行通道联调时，通信设备也处于调试阶段，并没有达到稳定的运行水平。
往往会出现互相牵连的现象，即保护人员不仅要进行通道联调，还要帮助发现通道中存在的问题，大大增加了对通道联调的要求。
另外，进行通道联调所需的设备往往不能备齐，而且通道联调需在线路两侧进行。
工程人员和仪器必须往返于线路两侧之间，这对于较长线路来讲，这也浪费了大量的时间和精力。
本文所述通道联调是指数字通道，非模拟通道。
1专用光纤的通道联调光纤保护使用专用光纤通道时，由于通道单一，所以出现的问题相对较少，解决起来也较为方便。
一般需要用光功率计，进行线路两侧的收、发光功率检测，并记录测试值。
最好能在不同天气（晴、雨、雪等）不同时间（早、中、晚）多次检测，这样能检测出光纤熔接点存在的问题。
浅析光纤电流差动保护通道联调及通道故障处理
浅析光纤电流差动保护通道联调及通道故障处理摘要：本文简单介绍了光纤差动保护通道联调试验，影响通道正常通信的因素以及通道故障处理方法。
关键词：光纤；差动保护；通道；联调引言随着经济的发展和科技水平的提高，人们对电力的需求也有了很大的提高。
为了向客户提供优质、经济和稳定的电力能源，就需要电力系统本身更加高效安全稳定。
当电力系统发生故障时可能产生上万安培的故障电流，这对故障点附近的居民人身安全和系统本身的安全稳定运行，造成重大的影响。
随着光纤通信技术在继电保护中应用越来越广泛。
在实际运行中存在一些必须考虑的问题。
例如通道联调试验，通道异常处理等，1 现状公司线路光纤差动保护曾出现因通道异常而被迫停用保护的现象。
由于现场设备的限制，常用的自发自收来检验光纤通道的保护试验方法，只能排除保护装置问题，不能从根本上查清通道异常原因。
因此，有必要完善光纤差动保护带通道联调调试流程，以规范保护人员的作业行为，及时查清通道异常原因并处理。
2 差动保护通道介绍电流差动保护可以准确、可靠、快速的切除故障线路。
通过采用比较线路两侧电流向量的方法，判断线路是否发生故障。
由于差动保护需要每时每刻对线路两侧的电流进行采样、比较并计算，而线路通常都有几十公里长，直接从线路两侧CT采集电流是不可能的，这就要借助数据通道把线路对侧的电流数据传递到本侧来。
光纤差动保护的通道由保护装置、光电转换装置、PCM通信装置、OPGW复用光缆以及装置间连接用光缆、数据线构成。
采用光信号可以用来传递保护两侧的电流信号，光信号通过光纤传播，不易受外界的干扰。
3 光纤保护通道联调试验在通道联调之前，必须先完成保护装置自环试验，以保证装置的采样精度、出口逻辑、保护功能的正确性。
首先用FC接头单膜尾纤将保护的发与收短接，将保护装置定值按自环整定。
定值中“投纵联差动保护”、“专用光纤”以及“通道自环试验”均置一，然后复位装置让保护自环运行，自环试验完成后再进行通道联调才有意义。
光缆线路维护方案
光缆线路维护方案一、引言光缆是现代通信中不可或缺的组成部分，它承载着海量的数据传输任务。
为了保证光缆线路的正常运行和稳定性，制定一个合理的维护方案是至关重要的。
本文将提出一套光缆线路维护方案，以确保线路的高质量传输和长期可靠运行。
二、线路巡检1. 定期巡检：每月进行一次光缆线路巡检，以检查线路的物理状况。
包括光缆的外观、连接器和保护套管等是否存在破损、脱落等问题。
2. 故障排除：对于巡检中发现的问题，及时进行故障排除。
包括更换破损的光缆、连接器或套管等，并记录相关维修情况。
三、线路清洁1. 光缆清洁：每季度进行一次光缆清洁工作，以保持光缆的传输性能。
采用专业的光缆清洁工具和清洁剂，对光缆的连接器进行定期清洁，并确保清洁过程规范。
2. 环境清理：保持光缆线路周围环境的清洁。
定期清扫线路周围的灰尘和杂物，及时清除对线路正常运行可能产生影响的因素。
四、光缆保护1. 套管维护：定期检查和更换套管，确保光缆的保护层完整。
修复或更换破损套管，以保护光缆免受外界物理损害的影响。
2. 防护墙建设：设置光缆线路的防护墙，避免外来因素引发的破坏。
定期检查防护墙的状况，及时修复或更换破损的部分。
五、预防措施1. 预防雷击：在光缆线路上安装避雷器，以防止雷击对线路的损坏。
定期检查和维护避雷器的工作状态，确保其正常运行。
2. 防止水浸：注意光缆线路周围的排水情况，预防雨水或泥水的浸泡。
定期检查排水设施的畅通情况，并确保光缆远离潮湿环境。
六、记录和备份1. 故障记录：对于每一次巡检和维护工作，及时记录相关情况，包括发现的问题、处理方法和结果等。
建立完善的故障记录，为后续的维护提供参考。
2. 数据备份：定期对线路上的重要数据进行备份，以防止数据丢失或损坏。
同时，制定合理的数据备份策略，确保数据的安全性和完整性。
七、人员培训1. 维护人员培训：定期组织线路维护人员进行专业培训，提高其光缆维护技能和知识水平。
包括光缆维护的基本原理、常见故障处理方法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤差动保护联调方案
摘要：光纤电流差动保护是高压和超高压线路主保护的发展趋势。根据光纤分相电流差动保
护的基本原理，详细阐述了光纤电流差动保护联调方案，其中包括检查两侧电流及差流、模
拟线路空充时故障或空载时发生故障、模拟弱馈功能以及模拟远方跳闸功能。同时分析 了
光纤电流差动保护定检中存在的危险点，并提出了相应对策。
关键词：光纤分相电流差动：联调；充电；弱馈；远方跳闸
0 引言
近年来，随着通信技术的发展和光缆的使用， 光纤分相电流差动保护作为线路的主保护之
一得到了越来越广泛的应用。而且这种保护在超高压线路的各种保护中，具有原理简单，不
受系统振荡、线路串补电容、平行互感、系统非全相、单侧电源等方式的影响，动作速度快，
选择性好，能可靠地反应线路上各种类型故障等突出优点。目前由于时问、地域、通信等条
件限制 ，继电人员常常无法密切配合进行两侧纵联差动保护功能联调，造成联调项目简化，
甚至省略的现象时有发生，这样极为不利于继电人员对保护功能的细致了解，因此本文将结
合南瑞RCS一931和四方CSC一103型光纤差动保护装置简要说明两侧差动保护联调的试验
步骤。
数字电流差动保护系统的构成见图1。
CSC-103数字通信终端设备CSC-103
数字
通信
终端
设备
M
CBTATACB
N
IM A、B、CI
M A、B、C
IN A、B、CI
N A、B、C
微波或光
纤通道
图1电流差动保护构成示意图
上图中M、N为两端均装设CSC-103高压线路保护装置，保护与通信终端设备间采用光缆连
接。保护侧光端机装在保护装置的背板上。通信终端设备侧由本公司配套提供光接口盒
CSC-186A/CSC-186B。
1 光纤分相电流差动保护基本原理光纤分相电流差动保护借助于线路光纤通道，实时地向
对侧传递采样数据，各侧保护利用本侧和对侧电流数据按相进行差动电流计算。
动作电流 (差动 电流)为：
ID=│(ÌM-ÌMC)+( ÌN-Ì
NC)│
制动电流为：IB=│(ÌM-ÌMC)-( ÌN-ÌNC)│
比例制动特性动作方程为：
ID
﹥ICD
ID﹥K*IB
式中：IM、IN分别为线路两侧同名相相电流，IMC、INC为实测电容电流，并以由母线流向
线路为正方向；ICD为差动保护动作门槛 ；K为比例制动系数，一般 K<1。线路内部故障时，
两侧电流相位相同，动作电流远大于制动电流，保护动作；线路正常运行或区外故障时，两
侧电流相位反向，动作电流为零，远小于制动电流，保护不动作。南瑞公司的RCS一931
采用此种动作特性，四方公司的 CSC一103采用双斜率制动特性，如图2，可以保证在小电
流时有较高的灵敏度，而在电流大时具有较高的可靠性，即区外故障时因 CT特性恶化或饱
和产生传变误差 ，此时采用较高斜率的制动特性更为可靠。
I
差动
I
制动
5I
DZ
I
DZ
3I
DZ
k=0.6
k=0.8
图2双斜率比例制动特性示意图
2 光纤通道联调
将保护使用的光纤通道连接可靠 ，通道调试好后保护装置没有 “通道异常”告警 ，装
置面板上 “通道异常 ”或 “通道告警”灯应不亮。 假如出现“通道异常”告警信号，我
们首先检查两侧的识别码，然后检查两侧的通信方式设置，如主从方式等，如还有报警信号
出现，调整我们的跳纤，让发信的做接收，让接收的作为发信。
2．1检查两侧电流及差流
由于线路两侧CT变比可能不同，保护装置需要人为设定变比系数或补偿系数 ，使理想
状态下两侧的二次电流在区外故障和正常运行时大小一致，差流为零 。假设 M 侧保护的
“CT补偿系数 ”定值整定为k m，二次额定电流为Inm，N侧保护的 “CT补偿系数”定值
整定为k n，二次额定电流为I nn，若在 M 侧加电流IM，N侧显示的对侧电流为 IM×km
×Inn/Kn×Inm ，若在 N侧加 电流IN，M侧显示的对侧电流为IN×kn×Inm／km×Inn。南
瑞 RCS一931和 四方 CSC一103通常设 CT一次额定电流大的装置系数为 1，小的一侧装
置系数整定为其 CT一次额定电流除以对侧一次额定电流。例如：有两端系统，M侧的CT
变比为1200/1，N侧的CT变比为800/5。M侧的补偿系数整定为1，N侧的补偿系数整定为
800/1200=。
2．2模拟线路空充时故障或空载时发生故障
差动保护只有在两侧压板都处于投入状态时才能动作，两侧压板互为闭锁。同时在正常
运行情况下，只有两侧起动元件均起动，两侧差动继电器都动作的条件下才能出口跳闸，而
且每一侧差动继电器动作后都要向对侧发一个允许信号。可存在如果线路充电时故障，开关
断开侧电流起动元件不动作，开关合闸侧差动保护也就无法动作的情况，因此就产生了通过
开关跳闸位置起动使差动保护动作的功能，跳位起动方式如图 3。
图3 跳位启动方式
试验方法就是 N侧开关在分闸位置，M侧开关在合闸位置 ，两侧主保护压板均投入，
在 M侧模拟各种故障，故障电流大于差动保护定值，M侧差动保护动作，N侧不动作。
2．3模拟弱馈功能
当线路一侧为弱电源侧或无电源侧，内部短路时流过无电源侧的电流可能很小，因此其
起动元件可能不动作。保护装置不能向对侧发送允许信号，导致电源侧差动保护拒动。为此，
南瑞 RCS一931和四方CSC一103都采用使用单端电压量进行辅助判别来解决这个问题，
弱馈起动方式如图4。
图4 弱馈启动方式
试验方法是两侧开关均在合闸位置，主保护压板均投入，在 N侧加小于60%Un，在 M
侧模拟各种故障，故障电流大于差动保护定值，两侧差动保护均动作跳闸。这种判据可以减
少 PT断线对差动保护的影响，即使当弱馈侧 PT断线，也不会因无法起动而闭锁差动保护。
2．4远方跳闸功能
母线故障及开关与 CT之间故障时，两侧电流方向相反，差流很小，差动保护不动作，
为使对侧保护快速跳闸，只有在故障侧起动元件起动情况下，向对侧传送母差、失灵等保护
的动作信号，驱动对侧保护永跳 。
试验方法是使 M 侧开关在合闸位置，“远跳受本侧控制”或 “远跳受起动元件控制”
控制字置0，在N侧使保护装置只要有远跳开入，M侧保护就能跳闸；在 M 侧将 “远跳受
本侧控制”或 “远跳受起动元件控制”控制字置 1，在 N侧使保护装置有远跳开入的同时，
只有使 M 侧装置起动 ，M 侧保护才能跳闸。
3 需要注意的问题
保护装置定检时，两侧保护都处于 PT 断线状态，如果在光纤通道正常的情况下试验差
动功能，恰巧此时对侧差动保护也投入，而且对侧保护没有跳位开入，若本侧加入大于差动
保护定值的故障电流，则与弱馈故障的情况一致，就会使对侧保护动作，如果对侧开关确实
在合闸位置，就可能使对侧开关跳闸，同理本侧开关也可能被对侧跳开，这可能会损伤人身
或设备，应该避免发生。因此在保护定检前，一 定要做好这方面的安全措施，就是断开光
纤通道，防止弱馈起动或远跳起动造成开关误跳闸。
4 结论
各型号的光纤电流差动保护有各自的特点，通过联调试验能更好地掌握各型号光纤差动
保护的性能，因此这方面的试验也不容忽视 。
