304不锈钢车削加工特点及加工工艺
不锈钢薄板类工件的车削工艺
２
２ ５ 。 ；后 角选 用 ５ 。 ～８ 。 ；主 偏 角选 用７ ５ 。 或６ ０ 。 ；
．
拦 旦主 持 楚． 宝 ． 垄 ．
嘉
不锈钢薄板类工件的车削工艺
天津赛 瑞机 器设备有 限公 司 （ ３ ０ ０ ３ ０ １ ） 刘 天津 菱云刀 具设计有 限公 司 （ ３ ０ ０ ３ ８ ４ ） 王 鹏 毅
薄 ，只有 （ １ ５ ±０ ． １ ）ｍｍ，工件在机床上无法一次 装夹完成加工。采用常规的装夹方式 ，工件装夹无 论夹外 圆或是撑 内圆，个别处在装夹时受 力稍有不
式普车 （ 型号为Ｃ ５ １ １ ６ Ａ）。由于设备使用时 间较
长 ，设 备 的 回转 工 作 台 和卡 爪 均 有 一 定磨 损 老化 。 工 件 直接 装夹 在 设 备 上 ，加 工 误 差 较大 ，精 度很 难 保证。
３ ． 材料分析
此 密封环材 质为 １ Ｃｒ ｌ ８ Ｎｉ ９ ，按 不 锈 钢 成 分 分 类 ，属于 铬 镍 不 锈 钢 ；按 不 锈 钢 金相 组 织 分 类 ，属 于 奥 氏体 不 锈 钢 ；从切 削加 工 性 能 方面 来 说 ，属 于
圆 一 三次倒个撑 内圆 ，精车外 圆及 下端面 一 成
品。
经过 上 述 反 复 翻 面 加 工 工艺 过 程 ，加 工试 制 出 两 件 产 品 。检 验 发 现 ，端 面 厚 度 不 均匀 ，无 法保 证 在 公 差范 围之 内 ，平行 度达 不 到要 求 ， 出现加 工变
使 切 削力 增 加 。 同时 ，加 工 硬 化严 重 ，热 强 度高 ， 进 一 步 增 大 了切 削抗 力 ，切 屑 的卷 曲折 断 也 比较 困
不锈钢304材质报告
不锈钢304材质报告
1.耐腐蚀性：不锈钢304具有优良的耐腐蚀性，可以抵抗大部分有机
和无机酸、盐水以及氧化物的侵蚀。
这使得它成为食品加工、化学工业等
领域中首选的材料之一
2.机械性能：不锈钢304在常温下具有良好的机械性能，具有较高的
强度和良好的延展性。
在高温下，其强度会有所下降，但仍保持良好的塑性，可通过冷加工来改善机械性能。
3.热稳定性：不锈钢304具有良好的热稳定性，能够在高温环境下保
持较好的性能。
在应用中，可以承受高温烟气、高温水蒸汽和高温液体等。
4.卫生安全：不锈钢304是一种无毒、无味、无臭的材料，不会释放
有害物质，不会对人体健康造成危害。
因此，它被广泛用于食品加工设备、餐具、医疗器械等领域。
5.加工性能：不锈钢304具有良好的可加工性，可以通过冷加工、热
加工或焊接等方式进行成型。
在加工过程中，不锈钢304材料易于切削、
车削、钻孔等，并且不易变形。
综上所述，不锈钢304是一种优良的材料，具有良好的耐腐蚀性、机
械性能、热稳定性和卫生安全性。
它在多个领域得到广泛应用，并在食品
加工、化学工业、医疗设备等行业中发挥着重要作用。
更多关于不锈钢304材质的详细信息和应用领域，可以进一步深入研
究和探讨。
不锈钢304的生产工序
不锈钢304的生产工序
不锈钢304的生产工序包括以下几个步骤：
1. 原料准备：将矿石、铜、铬、镍和其他添加剂等原料按照一定配比混合。
2. 熔炼：将原料放入电炉或氧炔炉中，通过高温熔炼，使其融化成液态。
3. 过滤：将熔融的不锈钢液经过过滤，去除杂质和杂质。
4. 过程冷却：将过滤后的液体通过冷却设备进行冷却，使其逐渐凝固并形成坯料。
5. 热轧：将凝固的坯料加热至一定温度，然后经过一系列的轧制和拉拔，逐步将坯料加工成含
有工艺性能的扁平或管状的不锈钢。
6. 热处理：将热轧后的不锈钢进行退火、固溶或淬火等热处理工艺，以改善其组织结构和性能。
7. 冷加工：将热处理后的不锈钢进行冷轧、冷拉、冷拔等工艺，以进一步提高其强度、韧性和
表面质量。
8. 表面处理：对不锈钢表面进行酸洗、酸蚀、抛光和电镀等处理，获得光亮、平滑和防腐的表面。
9. 检测和质量控制：对生产的不锈钢进行严格的检测和质量控制，确保产品符合相关标准和规定。
10. 包装和出厂：对合格的不锈钢进行包装、标识和入库，待客户订单确认后出厂。
304不锈钢生产流程
304不锈钢生产流程
304不锈钢生产流程主要包括以下几个步骤：
1. 原料准备：选择合适的原料，通常为304不锈钢冷轧卷板，对其进行整平、切割等预处理。
2. 熔炼：将原料放入电弧炉中进行熔炼，加入适量的合金元素，如铬、镍、钼等，控制好炉温和化学成分。
3. 过滤：将熔炼得到的钢液通过过滤设备去除杂质，保证钢液的纯净度。
4. 连铸：将过滤后的钢液倒入连铸机中，通过连铸过程，将钢液逐渐凝固成长条形的坯料。
5. 热轧：将连铸得到的钢坯加热到适当温度，然后通过热轧设备进行轧制，将钢坯轧制成所需的规格和形状。
6. 酸洗：对热轧得到的钢板进行酸洗处理，去除氧化皮和表面污染物，保证钢板的表面质量。
7. 冷轧：将经过酸洗的钢板送入冷轧机进行再次轧制，使其达到所需的细度和平整度。
8. 钢板退火：将冷轧得到的钢板进行退火处理，恢复其塑性和韧性，降低硬度和残余应力。
9. 表面处理：对钢板进行表面处理，如抛光、刷漆、贴膜等，提高其外观质量和耐腐蚀性。
10. 检测和质量控制：对生产过程中的各个环节进行检测和质量控制，确保产品符合标准要求。
11. 包装和出厂：对生产好的304不锈钢进行包装和标识，准备出厂，以便送往下游用户或销售渠道。
不锈钢车削参数
不锈钢车削参数一、不锈钢车削概述不锈钢车削是指在车床上使用不锈钢材料进行切削加工的过程。
由于不锈钢具有较高的硬度、耐磨性和抗腐蚀性，因此在机械加工领域具有广泛的应用。
但在车削过程中，不锈钢的加工难度较大，对刀具和工艺要求较高。
因此，合理选择不锈钢车削参数是提高加工效率和降低成本的关键。
二、不锈钢车削参数的选择1.刀具材料刀具材料的选择对不锈钢车削效果至关重要。
高速钢、硬质合金和陶瓷刀具是常见的刀具材料。
其中，硬质合金刀具具有较高的硬度和耐磨性，适用于不锈钢的车削加工。
2.切削速度切削速度是影响不锈钢车削效率和刀具寿命的关键参数。
在保证刀具寿命的前提下，适当提高切削速度可以提高加工效率。
切削速度的选择应根据刀具材料、不锈钢材质和车床性能综合考虑。
3.进给速度进给速度对切削力和刀具磨损有很大影响。
适当提高进给速度可以提高加工效率，但过高的进给速度会导致刀具磨损加剧。
因此，进给速度的选择应综合考虑刀具磨损和加工效率。
4.刀具几何参数刀具几何参数对车削过程中刀具的切削性能和磨损状况有重要影响。
刀具前角、后角和刃尖圆弧等参数应根据不锈钢的材质和加工条件合理选择。
5.切削深度与刀具磨损切削深度对刀具磨损和加工质量有很大影响。
合理选择切削深度可以降低刀具磨损，提高加工质量。
同时，应根据加工条件和刀具磨损状况及时进行刀具刃磨，以保证加工效果。
三、不锈钢车削工艺要点1.合理选择刀具和切削参数2.加强冷却润滑3.控制加工过程中的振动4.及时检测和调整加工尺寸5.防止刀具刃口破裂和磨损四、不锈钢车削实例分析（此处可根据实际案例进行分析，阐述不锈钢车削参数选择和加工过程控制对加工效果的影响。
）五、总结与建议1.合理选择不锈钢车削参数是提高加工效率和降低成本的关键。
2.针对不同不锈钢材质和加工条件，优化刀具材料、切削速度、进给速度和刀具几何参数。
3.加强冷却润滑和振动控制，提高加工质量和刀具寿命。
4.及时检测和调整加工尺寸，确保加工精度。
浅谈不锈钢材料的车削加工
易卷 曲、 折断 ， 易损 伤 已加 工 表 面 ， 响工 件 的质 量。 影
所 以应根据不 锈钢 材料 的特征 ， 理 制定 切削加 工工 合
艺。
跳， 非常活跃 ， 而唯独缺少“ 独立 思考” 静心思考 ” 与“ 的 时间和机会。在课 堂教 学 中， 我们 当然需要 学生 主动 ， 但动只是手段 ， 动的 目的在 于引导学 生进入 思考 ， 入 进
总之， 教师的指导是为了学生更好地探究， 恰到好
处的指导不仅需 要 ， 而且 能更 好地实 现课 堂教 学 的高
改变材料 的金相组织是改善 材料切 削加工性 的重要方 法。加工 ２ ｒ３不 锈钢 时 ， 过调 质 可提 高其 硬 度至 Ｃ１ 通
学生在无意之 间进行 了知识 的强化 和巩 固， 而且 一些
拓展题更使学 生增 加 了课 外知 识 的积 累 ， 使所学 的课 内知识更丰富 、 实。 充 ‘
２１ 年第ｔ 第１ 卷） ０２ 期（ ８
科学教育 Ｓｉ ｃ ｄｃｔ ｎ ｃ ｎｅ ｕａ ｏ ｅ Ｅ ｉ
・７ ４・

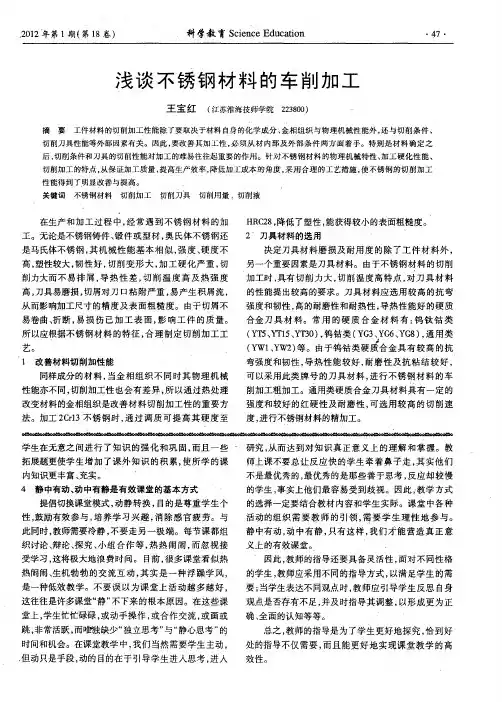

浅 谈 不 锈 钢 材 料 的 车 削 加 工
王 宝 红 （ 江苏淮海 技师学院 ２３ ０ ２８ ） ０
摘 要 工件材料 的切削加工性能除了要取决 于材料 自 身的化学成分 、 金相组织与 物理机 械性能外 ， 还与切削条 件、
１ 改 善 材 料切 削加 性 能
（ Ｔ 、 Ｔ ５ Ｙ ３ ） 钨钴 类 （ ｇ 、 Ｇ 、 Ｇ ） 通 用类 Ｙ ５Ｙ １ 、Ｔ０ ， Ｙ ３Ｙ ６ Ｙ ８ ， （ Ｗ１ Ｙ ） Ｙ 、 Ｗ２ 等。由于钨钴 类硬 质合金 具有 较高 的抗 弯强度和韧性 ， 热性 能较好 ， 导 耐磨性 及抗 粘结 较好 ，
不锈钢加工工艺流程及注意事项
不锈钢加工工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、不锈钢加工工艺流程1. 切割：根据产品设计图纸的要求，将不锈钢原材料切割成所需尺寸的板材、棒材或管材。
不锈钢零件机械加工工艺
不锈钢零件机械加工工艺
简介
本文档旨在介绍不锈钢零件的机械加工工艺。
不锈钢零件是一
种常用于制造行业的材料，具有良好的耐腐蚀性和高强度。
机械加
工是制造不锈钢零件的常用方法之一，本文将介绍一些常见的机械
加工工艺。
工艺步骤
1. 设计和计划
在进行不锈钢零件的机械加工之前，首先需要进行设计和计划。
确定零件的尺寸、形状和功能要求，并确定所需材料和工艺参数。
2. 材料准备
不锈钢材料通常以板材或棒材的形式供应。
在进行机械加工之前，需要根据设计要求将材料切割成适当的尺寸。
3. 加工工艺选择
根据零件的形状和功能，选择适当的加工工艺。
常见的加工工艺包括铣削、车削、钻孔、螺纹加工等。
4. 加工设备准备
根据选择的加工工艺，准备适当的机床和工具。
确保机床的精度和稳定性，保证加工质量。
5. 加工操作
根据工艺选择，进行相应的加工操作。
使用合适的切削工具和切削液，控制加工参数，确保零件的尺寸和表面质量。
6. 检验和修整
完成加工后，进行零件的检验和修整。
使用测量工具检查零件的尺寸和形状，并进行必要的修整，确保符合设计要求。
7. 表面处理
根据需要，对不锈钢零件进行表面处理。
常见的表面处理方法包括打磨、抛光、电镀等，以提高零件的外观和耐腐蚀性。
结论
通过正确选择和应用机械加工工艺，可以有效制造高质量的不锈钢零件。
在进行机械加工之前，务必进行充分的设计和计划，并根据需要进行适当的表面处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
304不锈钢车削加工特点及加工工艺
304不锈钢广泛应用与各行各业，你肯定对其车削加工特点及相关的加工工艺很感兴趣。
下面就由小编为你带来304不锈钢车削加工特点及加工工艺，希望你喜欢。
304不锈钢车削加工特点
(1)切削力大
AISI 304奥氏体不锈钢的硬度不高(硬度≤187HBS)，由于其含大量的Cr、Ni、Mn等元素，塑性较好(断后伸长率δ5≥40%，断面收缩率ψ≥60%)。
切削加工时塑性变形大，尤其在较高温度时仍可保持较高的强度(普通钢在切削温度升高时强度下降明显)，导致AISI304奥氏体不锈钢的切削力较大。
常规切削条件下，AISI 304不锈钢的单位切削力达2450MPa，比45钢高25%以上。
(2)加工硬化严重
AISI 304不锈钢在切削加工时伴有较为明显的塑性变形，材料晶格会产生严重的歪扭;同时，由于奥氏体组织在稳定性方面的缺陷，一小部分奥氏体在此过程中变成了马氏体;此外，奥氏体中存在的杂质化合物会随着切削过程的进行因受热而分解，弥散分布的杂质在表面产生了硬化层，使加工硬化现象十分明显，硬化后的强度σb达1500MPa以上，硬化层深度0.1-0.3mm。
(3)切削区局部温度高
由于AISI304不锈钢所需切削力大，且切屑不易切离，使得分离切屑所消耗的功也较大。
常规条件下切削AISI 304不锈钢比低碳钢高约50%，产生的切削热多。
奥氏体不锈钢的导热性差，AISI304不锈钢的热导率为16.3-21.5W/m·K，仅为45钢热导率的三分之一，因而使得切削区域的温度较高(通常切削加工时切屑所带走的热量应占切削热量的70%以上)，大量切削热集中在切削区和“刀—屑”接触面上，传入刀具中的热量达20%(切削一般碳素钢时该数值仅为9%)，使得在同等切削条件下，AISI304不锈钢切削温度比45钢高约200-300℃。
(4)刀具易产生粘附磨损
由于奥氏体不锈钢的高温强度高，加工硬化倾向大，因此，切削负荷重，奥氏体不锈钢与刀具和切屑之间会因为切削过程中其与刀具之间的亲合趋势显著增强，从而不可避免地产生粘结、扩散等现象，并生成“切屑瘤”，造成刀具粘附磨损。
特别是少部分碳化物所形成的硬质夹杂物，加速了刀具磨损，甚至造成崩刃，大大降低了刀具的使用寿命，也影响了加工零件的表面质量。
304不锈钢车削加工工艺
由于AISI304奥氏体不锈钢的切削加工性较差，因此必须选择合理的车削加工工艺，包括合理选择车刀材料、刀具几何参数、切削用量及冷却液等，才能获得较高的生产效率和加工质量。
(1)刀具材料
正确选择刀具材料对于保证高效切削加工奥氏体不锈钢具有重要意义。
根据AISI 304不锈钢难以车削加工的特点，分析可知：选用的刀具应该具有强度高、韧性强的特点，同时还要具有较好的耐磨与耐热性能，并确保与不锈钢的亲和作用较小。
目前最为常用的切削刀具材料仍首选硬质合金和高速钢。
①硬质合金
难加工材料由于切削力较大，切屑与前刀面接触短，使得切削力主要集中在刃口附近，容易发生崩刃现象，因此可选用YG类的硬质合金刀具进行加工。
YG类硬质合金韧性较好，耐磨性和红硬性较高，导热性能也很好，适合加工奥氏体不锈钢，如YG3X、YG8、YW1、YW2A、YW3等，其硬度较高，达到74-82HRC，耐磨性和耐热性也较高，达850-1000℃;还可选用YG8N刀具，由于加入了Nb，使得切削性能比YG8提高了1-2倍，应用在粗加工及半精加工时效果良好。
可根据实际情况选用如813、758、YM051和YM052等多种新型优质的硬质合金。
以813为典型，此类新型合金在奥氏体不锈钢切削时具有良好的性能，其本质原因是此类合金有较高的硬度(≥91HRA)和强度(σb=1570MPa)，并在韧性、耐热性和抗粘连性等方面有良好的表现，同时组织致密，具有较好的耐磨性。
车削AISI 304不锈钢时，使用813硬质合金刀具效果极佳，寿命比一般硬质合金提高了2-3倍。
②高速钢
高速钢刀具可以有效避免车削不锈钢工件因为尺寸、形状结构等方面的原因引起的硬质刀具较易损坏的现象。
传统的高速钢刀具(如W18Cr4V)在耐用性等方面已经不能适应目前加工的要求，但可使用含铝高速钢(如W6Mo5Cr4V2Al)和含氮高速钢(如W12Mo3Cr4V3N)等切削性能优越的新型高速钢刀具。
(2)刀具几何参数
合理确定所选刀具几何参数是有效提升刀具耐用度与AISI 304不锈钢材料加工效果的重要因素，一般要求刀具要有较大的前、后角及锋利的切削刃口。
①前角
在充分考虑刀具强度的前提下，要尽可能地选用较大的前角γ0，能降低切削力及切削温度，同时能有效降低硬化层的深度。
在车削奥氏体不锈钢加工时，前角值一般为γ0=12°-20°。
②后角
在保证刀具强度的前提下，尽可能选择较大的后角α0，并能有效减小后刀面与加工表面之间的摩擦，同时切削刀具的强度以及散热能力也有一定的降低。
后角值的选取与切削厚度紧密相关，在切削厚度较小时，一般选择较大的后角。
实际经验表明，一般精加工时，后角α0=10°-20°;粗加工时可以选择后角α0=6°-10°。
此外，在主刀刃上制作负倒棱等措施对于强化刀刃具有较为明显的作用，可将切削加工时所产生的热量分散到刀具的前刀面和后刀面，降低刀刃部分的磨损，从而提高刀具的耐用度。
③主偏角、副偏角和刀尖圆弧
一般取主偏角κr=45°-75°，副偏角κr′=8°-15°。
同时为了有效增加刀尖强度，可采用磨出刀尖圆弧rc的方案，选择半径rc=0.2-
0.8mm。
在粗车、进给量大时一般选择较大的刀尖圆弧半径。
④刃倾角
在奥氏体不锈钢材料的切削加工中，为了提升刀尖强度，通常取刃倾角为负值。
一般取刃倾角λs为-8°-3°，在断续切削时可取λs为-
15°-5°。
⑤卷屑槽
奥氏体不锈钢材料具有良好的韧性及塑性，加工时不易断屑，通过优化前刀面的断屑槽参数和切削用量，采用强迫变形的方法以利于断屑。
在合理选择切削用量的条件下，可以采用双刃倾角同时结合外斜式卷屑槽的方法，即刃磨出双刃倾角，使得切屑截面呈棱面形，然后在前刀面上刃磨出外斜式的圆弧卷屑槽，靠近刀尖处的切屑卷曲半径大，而靠近外缘处的切屑卷曲半径小，使车削加工时切屑沿着卷屑槽导流并卷曲成宝塔状，形成短而紧的螺旋卷屑，同时切屑翻向待加工表面而折断，断屑情况理想。
⑥刀具表面粗糙度
降低刀具的前刀面和后刀面以及刃口处的表面粗糙度可解决AISI 304不锈钢车削加工时切屑与刀具之间粘附性强的问题。
最好在专用工具磨床上用金刚石砂轮仔细地刃磨，使得刀具表面粗糙度Ra≤0.4μm，可有效减少加工过程中切屑的粘连，同时也可降低加工过程中的切削阻力，提升刀具耐用性。
如选用带涂层刀具，其涂层材料主要采用物理沉积法，以获得更光滑的刀具切削表面。
(3)切削用量
AISI 304不锈钢属于典型的难加工材料，需合理地选择切削用量。
切削用量对加工硬化、切削力、热量以及加工效率等方面都有较大的影响。
对切削温度和刀具耐用度影响最大的是切削速度νc，其次是进给量f，而背吃刀量ap的影响程度最低。
①切削速度
车削AISI304不锈钢时，为了保证合理的刀具耐用度，需适当降低切削速度，可按车削普通碳素钢的40%-60%选用切削速度，切削速度一般取νc=50-80m/min。
②背吃刀量
粗加工时可选用较大的背吃刀量，以避免刀尖与表皮间的接触，并减少走刀次数，以减少刀具磨损。
粗加工时可选背吃刀量ap=2-5mm，不宜过大，否则会引起切削振动;精加工时则应选用较小的背吃
刀量，一般ap=0.2-0.5mm，也不宜过小，以避开硬化层。
③进给量
进给量对加工质量影响较大，当进给量增大时，会加大切削残留高度，大大影响工件的表面质量，通常可选用f=0.1-0.8mm。
精加工时应选用较小的进给量，一般取f=0.15-0.40mm/min，取值不能过小，以避免在加工硬化层内进行切削。
AISI 304奥氏体不锈钢的常用切削用量见表2(刀具材料YG8)，当直径较小时宜选用较高的主轴转速;反之亦然。
(4)切削液
由于AISI304不锈钢切削加工性能较差，因此所选择的切削液必须具有更好的冷却性、润滑性和渗透性(即抗粘结性能)，应尽可能选用含有S、Cl等极压添加剂的乳化液、硫化油。
乳化液具有良好的冷却性能，主要用于不锈钢的粗车加工;硫化油具有一定的冷却性能和润滑性能，且成本较低，可用于不锈钢的半精加工或精加工;如在切削液中加入极压或者油性添加剂则可显著增强其润滑性能，一般多用于不锈钢的精车加工。
四氯化碳、煤油和油酸混合液制成的切削液极大地提高了冷却润滑液的渗透性，特别适用于AISI 304奥氏体不锈钢材料的精车加工。
由于奥氏体不锈钢的切削热量大，应尽可能采用喷雾冷却、高压冷却等方法，提高冷却效果。
304不锈钢介绍
AISI 304奥氏体不锈钢(即0Cr18Ni9不锈钢)具有良好的耐蚀性能、耐热性能和低温强度及综合机械性能，广泛应用于食品设备、化工设备和原子能工业设备等方面。
此类奥氏体不锈钢具有良好的耐晶间腐蚀性能，在许多氧化性酸(如HNO3)中都具有优良的耐蚀性能，在碱溶液、大部分有机酸和无机酸中以及大气、水和蒸汽中也具有较强的耐蚀性能。
AISI 304奥氏体不锈钢的相对可切削性Kr约为0.4，是典型的难切削加工材料。
