羟基丙烯酸树脂
羟基丙烯酸树脂和固化剂最佳配比(上)——相同固体含量、不同羟
１ 材料和实验方法
１ ． １ 材料
羟基含量 ／ ％ （ Ｏ Ｈ ／ ％） ＝羟值 ÷３ ３
（ １ ）
固化剂用量／ ｇ １ ． ０ ２ ｘ ２ ． ４ ７ ×羟基树脂用量 × 树脂固 体含量 × 棚 羟基含量『 ％ ， 、
羟基丙烯酸树脂和 固化剂最佳配 比 （ 上）
— —
相 同固体含量 、不 同羟基含量树脂 固化成膜 与漆膜性 能的影 响因素分 析
玉 渊 ，陆 强 ，林合 兴 ，赵 文 斐 ，玉宁佳
（ １ ． 南宁市金双龙涂料有限公司 ，广西 南宁 ５ ３ ０ ０ ０ ７ ； ２ ． 南宁振宁开发有限责任公司 ，广西 南 宁 ５ ３ ０ ０ ２ ２）
×宽 ×厚 ＝１ ２ ０ ｍ ｍ×５ ０ ｍ ｍ×０ － ３ ｍ ｍ 的 马 口铁 试
基团完全反应 ， 涂料才能从液相转变成 固相 ， 成膜物
间 的 高分 子 才 能形 成稳 定 的 网状 结 构 ， 赋 予涂 料 漆 膜性 能 良好 的硬度 、 附着 力 、 丰满 度 、 耐 冲击 强度 、 耐 高 温黄变 性 、 耐候性 、 耐 化学 性 、 耐 玷污 性 ， 提高 涂料
第４ ４卷 第 ７ 期 ２ ０ １ ５ 年 ７月
化
工
技
术
与
开
发
Ｖ０ １ ． ４ ４ Ｎｏ ． ７
Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ＆ Ｄｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｆ Ｃｈ ｅ ｍｉ ｃ ａ ｌ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｙ
Ｊ ｕ １ ． ２ ０ １ ５
涂料工业 中， 固化剂的使用是为了促进 、 控制 、
丙烯酸树脂羟值计算公式
丙烯酸树脂羟值计算公式丙烯酸树脂羟值是一个在化学和材料科学领域中比较重要的概念，它对于评估丙烯酸树脂的性能和用途有着关键的作用。
那啥，咱们先来说说羟值到底是个啥。
羟值呢，简单来说就是衡量丙烯酸树脂中羟基含量的一个指标。
羟基在化学反应中可是相当活跃的分子基团，会影响到树脂的溶解性、交联性、以及与其他物质的相容性等等。
要计算丙烯酸树脂的羟值，咱们得先搞清楚几个关键的量。
比如说，咱们得准确测量消耗的酰化剂的量，这就像是做菜时要精确把握盐的用量一样。
那计算公式是啥样的呢？一般来说，常见的计算公式是：羟值 = （（B - A）×N×56.1）/ G 。
这里面，A 是空白试验所消耗的标准碱溶液的体积，B 是样品试验所消耗的标准碱溶液的体积，N 是标准碱溶液的当量浓度，G 是样品的质量。
举个例子哈，就像上次我在实验室里做实验的时候，小心翼翼地量取各种试剂，眼睛都不敢眨一下。
特别是在滴加标准碱溶液的时候，那手稳得就跟机器人似的，生怕多滴了一滴或者少滴了一滴。
最后计算羟值的时候，心里那个紧张啊，就跟考试等成绩似的。
再深入讲讲这个公式里的每个部分。
A 和 B 这两个量的测量可不能马虎，一点点的误差都可能导致羟值计算的偏差。
就像在走钢丝，必须保持平衡和精准。
而 N 这个标准碱溶液的当量浓度，那可得提前标定好，保证准确无误。
G 这个样品质量，称的时候也要保证精度。
在实际操作中，为了确保计算结果的准确性，还得注意一些细节。
比如说实验所用的仪器要干净、干燥，不能有任何杂质或者水分残留。
要不然，就像在干净的白纸上滴了一滴墨水，会把整个结果都搞砸。
而且啊，不同类型的丙烯酸树脂可能需要稍微调整一下计算方法或者实验条件。
这就像是不同的人有不同的口味，得根据具体情况来“量身定制”。
总之，丙烯酸树脂羟值的计算虽然有点复杂，但只要咱们认真仔细，按照正确的方法和步骤来，就能得到准确可靠的结果。
就像解谜一样，每一个步骤都是解开谜题的关键线索，可不能掉以轻心哦！。
丙烯酸和羟基反应

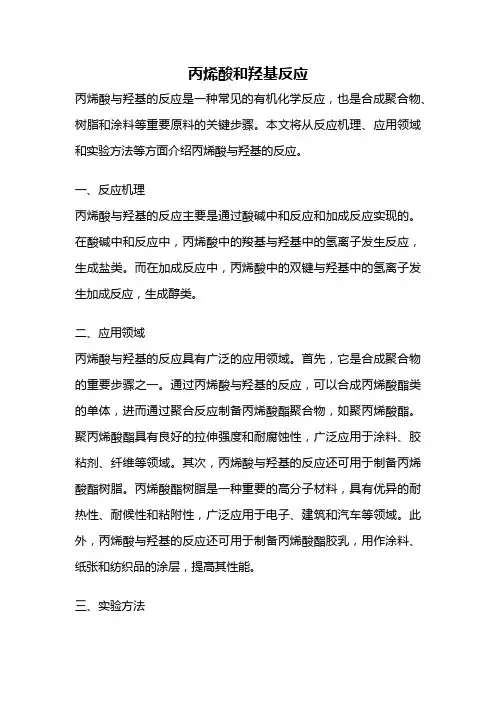

丙烯酸和羟基反应丙烯酸与羟基的反应是一种常见的有机化学反应，也是合成聚合物、树脂和涂料等重要原料的关键步骤。
本文将从反应机理、应用领域和实验方法等方面介绍丙烯酸与羟基的反应。
一、反应机理丙烯酸与羟基的反应主要是通过酸碱中和反应和加成反应实现的。
在酸碱中和反应中，丙烯酸中的羧基与羟基中的氢离子发生反应，生成盐类。
而在加成反应中，丙烯酸中的双键与羟基中的氢离子发生加成反应，生成醇类。
二、应用领域丙烯酸与羟基的反应具有广泛的应用领域。
首先，它是合成聚合物的重要步骤之一。
通过丙烯酸与羟基的反应，可以合成丙烯酸酯类的单体，进而通过聚合反应制备丙烯酸酯聚合物，如聚丙烯酸酯。
聚丙烯酸酯具有良好的拉伸强度和耐腐蚀性，广泛应用于涂料、胶粘剂、纤维等领域。
其次，丙烯酸与羟基的反应还可用于制备丙烯酸酯树脂。
丙烯酸酯树脂是一种重要的高分子材料，具有优异的耐热性、耐候性和粘附性，广泛应用于电子、建筑和汽车等领域。
此外，丙烯酸与羟基的反应还可用于制备丙烯酸酯胶乳，用作涂料、纸张和纺织品的涂层，提高其性能。
三、实验方法丙烯酸与羟基的反应可以通过不同的实验方法进行。
一种常用的方法是在酸性条件下进行酸碱中和反应。
首先将丙烯酸溶解在适量的溶剂中，加入一定量的酸催化剂，如硫酸。
然后将羟基溶解在适量的溶剂中，加入前一溶液中，反应一段时间后，得到酸碱中和产物。
另一种常用的方法是在碱性条件下进行加成反应。
首先将丙烯酸溶解在适量的溶剂中，加入一定量的碱催化剂，如氢氧化钠。
然后将羟基溶解在适量的溶剂中，加入前一溶液中，反应一段时间后，得到加成产物。
在实验过程中，需要注意控制反应条件和选择合适的催化剂。
反应温度、反应时间和反应物的摩尔比等因素都会对反应结果产生影响。
此外，还需要对反应产物进行适当的分离和纯化处理，以获得高纯度的产物。
丙烯酸与羟基的反应是一种重要的有机化学反应，具有广泛的应用领域。
通过酸碱中和反应和加成反应，可以制备聚合物、树脂和涂料等重要原料。
德谦海明斯羟基丙烯酸树脂说明书
2. DeuRheo 201P 可先以樹脂液製作濃度為 20% 的預凝漿，分散條件為快速分散 2000 rpm×30 min，細度為 10 微米。
將以上配方中樹脂、CAB 溶液、流平劑、流 變助劑、溶劑先用快速攪拌分散均勻，最後加入浸 潤好的鋁粉，用低速攪拌使之均勻即可過濾包裝。
特性
用途
快乾，塑膠及金屬附著性佳，優良的耐 鋁粉漆
候性及鋁粉排列性
快乾，塑膠及非鐵金屬附著力佳
塑膠漆、金屬塗料及工業塗料
快乾，顏料潤濕性，塑膠及金屬底材附 塑膠漆、汽機車底色漆、工業塗料
著力佳
鋁粉排列性佳、CAB 相容性佳、優異耐 醇與耐磨耗性
塑膠塗料、鋁漿漆
3
Hypomer FS-2050 羥基丙烯酸樹脂（鋁粉漆）
參考配方
組份 A
重量%
Hypomer FS-2060A 羥基丙烯酸樹脂
50.0
Ti-pure R 902
25.0
Levelol 837 流平劑
0.5
DeuRheo 202P 流變助劑
1.0
Disponer 9250 潤濕分散劑
0.5
稀釋劑
23.0
總計
100.0
組份 B
Desmodur N75 或 Basonat HB-175
稀釋劑：二甲苯／醋酸丁酯／醋酸乙酯／PMAc＝ 50／28／7／15
注 ：不同的施工工藝對塗膜的乾燥會有不同的要求，同 時氣候的變化也會影響到漆膜的乾燥性能，客戶可 根據需求對稀釋劑加以調整。
Hypomer FS-2060A 各色漆對各類金屬的附著力 性能
附著力，級(80℃ 烘烤 1 小時後，靜置 3 天測性
羟基丙烯酸树脂的合成与改性研究
羟基丙烯酸树脂的合成与改性研究摘要：采用过氧化苯甲酸叔丁酯（TBPB）和过氧化二苯甲酰（BPO）作为触发剂，而巯基乙醇（AMSD）作为对应的分子性能调节剂，得到了高固体分羟基丙烯酸树脂。
探讨了各种环境温度、各种引发剂结构对树脂的黏度、机械的作用。
实验结果显示，在50份TBPB和10份AMSD的情况下，合成的羟基丙烯酸树脂黏度具有较低的黏度和较好的力学性能；羟基丙烯酸树脂配漆，其铅笔硬度为3H，划格法附着力≤2级，MEK（甲基乙酮）擦拭能力>100次，漆膜外观平整，无流痕。
关键词：合成；羟基丙烯酸；树脂；研究；改性丙烯酸树脂是一种具有优良性能的热固性树脂，它的产品在各个行业中得到了广泛的应用。
但由于国内丙烯酸树脂的生产工艺水平普遍偏低，与国外相比存在着很大差距，而且其固相含量低、综合性能差、易挥发、毒性溶剂多、对环境造成严重威胁，因而逐步被淘汰。
羟基丙烯酸树脂是一类具有特殊功能的具有羟基的复合物，如苯乙烯、甲基丙烯酸甲酯等。
该树脂固含量高，黏度低，施工方便。
通过不同的引发体系和相对分子质量调节剂的配比，可以制备出高固体分、低黏度、高力学性能的羟基丙烯酸树脂。
对引发剂体系和树脂性能进行了对比，得出了最佳的合成工艺，得到了一种性能良好的羟基丙烯酸树脂。
一、试验部分1.试剂与仪器巯基乙醇（AMSD），分析纯；过氧化二苯甲酰（BPO）、过氧化苯甲酸叔丁酯（TBPB），分析纯；异氰酸酯（HDI）、丙烯酸羧丙酯、甲基丙烯酸丁酯、丙二醇甲醚醋酸酯及丙烯酸丁酯，分析纯；苯乙烯、丙烯酸、二甲苯，化学纯。
上海沪粤明科技仪器有限公司JY3002附着力测定仪；QCJ涂膜冲击器， QFM 涂膜抛光试验机， QHZ涂膜刮擦仪，天津市材机机械设备有限公司；天津伟达机械有限公司 QHQ涂膜铅笔硬度仪。
2.试验方法以苯乙烯和丙烯酸羟丙酯为主要原料，制备了羟基丙烯酸树脂。
每个单体的使用情况见表1，通过实验，探讨了不同引发体系对羟基丙烯酸树脂的力学性能及黏度的影响。
羟基丙烯酸树脂改性醇酸树脂
丙烯酸酯改性醇酸树脂的方法采用丙烯酸酯（主要为甲基丙烯酸酯）改性醇酸树脂，可以大大提高醇酸树脂的干燥性、保色性、耐候性和柔韧性。
其改性方法可分为共聚法和酯化法。
1.共聚法丙烯酸酯单体和苯乙烯类单体相同，同样能与含双键或共轭双键的醇酸树脂共聚。
共聚反应是在引发剂作用下，丙烯酸类单体与醇酸树脂中的双键结构按1，4或1，2进行自由基加成共聚反应。
其自由基共聚合首先是引发剂受热分解得到的活性自由基引发脂肪酸链上的双键打开进行加成聚合，继而实现链增长。
同时部分的丙烯酸类单体本身也进行自聚，形成丙烯酸酯类共聚物。
因此利用共聚法合成丙烯酸改性醇酸树脂时，需要同时考虑各类丙烯酸酯单体间的反应速率以及其与醇酸树脂进行接枝共聚的反应速率。
若反应过程中丙烯酸酯类共聚物生成速率过大，会影响接枝共聚速率，难以获得透明的树脂。
共聚法合成的丙烯酸改性醇酸树脂与未改性醇酸树脂相比，颜色较浅，不仅因为丙烯酸酯冲淡了醇酸树脂本身的颜色，而且丙烯酸酯与醇酸树脂的共聚减少了体系的不饱和程度。
改性树脂涂膜的耐水性、耐碱性、耐久性、耐候性、干率和硬度均有较大提高。
但共聚物体系中残留的未反应的丙烯酸酯单体，致使体系贮存稳定性变差。
另外，丙烯酸改性的醇酸树脂共聚物体系组分不均匀，共聚物体系由未改性的醇酸树脂、丙烯酸酯共聚物和丙烯酸改性醇酸树脂的接枝共聚物三者混合而成，导致树脂的耐溶剂性下降，重涂时易产生咬底，与其他树脂的相容性、对颜填料的润湿性都会受到一定影响。
现实生产中可以通过调整工艺和配方，改变引发剂种类，添加链转移剂等方法在一定程度上克服这些问题。
2.酯化法酯化法是先制成相对分子质量较小的聚丙烯酸酯，它们含有羟基、羧基、环氧基，可以与醇酸树脂上的羧基或羟基进行酯化反应达到改性的目的。
（1）单甘油酯法：所谓单甘油酯法，即先合成含一定量羧基的相对分子质量低的丙烯酸预聚物，然后与单甘油酯反应，再加入二元羧酸进一步酯化而得到丙烯酸改性醇酸树脂。
氨基烤漆用羟基丙烯酸树脂的制备及性能
氨基烤漆用羟基丙烯酸树脂的制备及性能武玲;彭顺金;顾广新;徐杰;汪旭猛【摘要】以甲基丙烯酸甲酯(MMA)、丙烯酸丁酯(n-BA)、丙烯酸(AA)、甲基丙烯酸羟乙酯(HEMA)、苯乙烯(St)和4-叔丁基环己丙烯酸酯(TBCH)为聚合单体,巯基乙醇(β-ME)为链转移剂,偶氮二异丁腈(AIBN)为引发剂,醋酸丁酯(BAC)为溶剂,采用溶液聚合法合成了一系列低相对分子质量的羟基丙烯酸树脂.以氨基树脂作为固化剂,研究了丙烯酸树脂的羟值、酸值及玻璃化转变温度对制成的氨基烤漆漆膜的摆杆硬度、光泽、耐水性、耐酸性及耐碱性的影响.结果表明,当树脂的羟值(以KOH 计)为147 mg/g,酸值(以KOH计)为21 mg/g,玻璃化转变温度为25°C时,所制漆膜的综合性能最佳.【期刊名称】《电镀与涂饰》【年(卷),期】2019(038)002【总页数】5页(P55-59)【关键词】羟基丙烯酸树脂;氨基烤漆;羟值;酸值;玻璃化转变温度【作者】武玲;彭顺金;顾广新;徐杰;汪旭猛【作者单位】武汉科技大学,湖北武汉 430065;武汉科技大学,湖北武汉 430065;复旦大学工程与应用技术研究院,上海 200433;复旦大学工程与应用技术研究院,上海200433;复旦大学工程与应用技术研究院,上海 200433【正文语种】中文【中图分类】TQ630.4据资料显示，中国如今已是全球最大的丙烯酸树脂消费国，同时也是最大的丙烯酸树脂市场，预计2019年我国丙烯酸产能将达到336.8万t [1-2]。
因为丙烯酸主链对光的主吸收峰处在太阳光谱范围以外[3]，所以以丙烯酸为主树脂的涂料具有优异的耐光性和户外耐老化性能，加上其优异的机械性能，因此被主要作为面漆应用于家电、汽车、工程机械、石油储罐等领域[4]。
目前国内外对丙烯酸涂料进行了大规模的开发，丙烯酸在涂料中的应用不断被扩展，其产品的性能也随着丙烯酸单体与助剂的多样化、成熟化及合成工艺的完善而逐步提高。
丙烯酸树脂羟值的计算
丙烯酸树脂羟值的计算丙烯酸树脂是一种重要的合成树脂，广泛应用于涂料、粘合剂、建筑材料等领域。
而其中一个重要的指标就是羟值。
本文将围绕丙烯酸树脂羟值的计算，详细介绍其步骤和应用。
第一步：测定丙烯酸树脂的羟值在计算丙烯酸树脂的羟值之前，需要先进行丙烯酸树脂羟值的测定。
实际操作中，可以使用酞菁钠法等多种方法进行测定。
其中，酞菁钠法是最为常用的方法之一。
具体操作如下：1. 首先，将20克左右的丙烯酸树脂溶解于60毫升丙酮中。
2. 再向其中加入6克的酞菁钠和3克的吡啶，并充分搅拌均匀。
3. 然后，向溶液中滴加0.05mol/L的硫酸铜溶液，直至反应终止。
4. 最后，用氢氧化钠溶液中和反应液中的自由酸，再用盐酸溶液调节pH值至3左右，并用水冲洗，过滤，干燥。
5. 称取得到的物质的重量，即可得到丙烯酸树脂的羟值。
第二步：计算丙烯酸树脂的羟值测定丙烯酸树脂的羟值后，接下来就需要进行羟值的计算。
丙烯酸树脂的羟值计算式如下：OH值=（S-M）/W×56.1其中，S为酞菁钠溶液中所含的CnFe14PcNa2与羧基反应的重量，单位为克；M为丙烯酸树脂样品中自由酸反应的重量，单位也是克；W为所称取的样品重量，单位为克；56.1为羟基（OH）分子的摩尔质量。
通过上述计算，就可以得到具体的丙烯酸树脂的羟值。
第三步：应用丙烯酸树脂的羟值作为一项重要性能指标，可以反映其与其他物质结合的能力。
丙烯酸树脂的羟值越高，其与其他物质的结合能力就越强。
因此，丙烯酸树脂的羟值在生产和应用过程中具有重要的意义。
丙烯酸树脂羟值的计算不仅可以帮助我们了解该树脂的性能，而且还可以为丙烯酸树脂的生产和应用提供重要的参考。
同时，该项技术在粘合剂、涂料、建筑材料等领域中得到广泛的应用。
总之，丙烯酸树脂羟值的计算是一项基础性的技术，具有广泛的应用价值。
在实际操作中，需要充分掌握该项技术，并遵循标准化要求进行测定和计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
參考配方
組份 A
Hypomer FS-2060A 羥基丙烯酸樹脂
重量% 50.0
Ti-pure R 902 Levelol 839 流平劑 DeuRheo 202P 流變助劑 Disponer 9250 潤濕分散劑 稀釋劑 總計 組份 B Desmodur N75 或 Basonat HB-175 醋酸丁酯 總計 組份 A／組份 B ＝ 8/1
流變助劑、溶劑先用快速攪拌分散均勻，最後加入 浸潤好的鋁粉，用低速攪拌使之均勻即可過濾包 裝。
Hypomer FS-2050 鋁粉漆性能（乾燥條件：80°C
烘烤 30 分鐘）
幹性 100μm 溼膜
附著力，級 (ISO 2409)
指觸幹 (分) 指壓幹 (時) 鐵板 ABS 板
2 分 20 秒 1 0 0
塑膠漆、金屬塗料及工業塗料
Hypomer FS-2060B 快乾，顏料潤濕性，塑膠及金屬底材附 塑膠漆、汽機車底色漆、工業
著力佳
塗料
Hypomer FS-2061 鋁粉排列性佳、CAB 相容性佳、優異耐 塑膠塗料、鋁漿漆 醇與耐磨耗性
3
Hypomer FS-2050 羥基丙烯酸樹脂（鋁粉漆）
Hypomer FS-2050 羥基丙烯酸樹脂與不黃變 的異氰酸酯（HDI）固化劑搭配﹐可製成施工性能 好﹑鋁粉排列佳﹑配套性能優異的丙烯酸聚氨酯鋁 粉漆。
參考配方 組份 A Hypomer FS-2050 羥基丙烯酸樹脂 非浮型鋁漿 Levaslip 432 流平劑 DeuRheo 201P 流變助劑 CAB-381-2 溶液 (20 %) 稀釋劑 總計 組份 B Desmodur N75 或 Basonat HB-175 醋酸丁酯 總計 組份 A／組份 B ＝10/1
Enhanced Performance Through Applied Innovation
2
低羥基丙烯酸樹脂
品名
特性
用途
Hypomer FS-2050 快乾，塑膠及金屬附著性佳，CAB 相容 鋁粉漆 性佳、優 良 的 耐 候 性 及 鋁 粉 排 列 性
Hypomer FS-2060A 快乾，塑膠及非鐵金屬附著力佳
42＝NCO 基分子量
稀釋劑：二甲苯／醋酸丁酯／醋酸乙酯／PMAc ＝45/25/20/10
注 ： 不同的施工工藝對塗膜的乾燥會有不同的要求，同時氣候 的變化也會影響到漆膜的乾燥性能，客戶可根據需求對稀 釋劑加以調整。
配漆工藝： 1. 將配漆所需的鋁漿，先用稀釋劑浸泡並低 速攪拌至無鋁粉聚集顆粒備用。 2. DeuRheo 201P 可先以樹脂液製作濃度為 20 % 的預凝漿，分散條件為快速分散 2000 rpm × 30 分，細度為 10 微米。 將以上配方中樹脂、CAB 溶液、流平劑、
羥基丙烯酸樹脂
目錄
低羥基丙烯酸樹脂3 中羥基丙烯酸樹脂8 高羥基丙烯酸樹脂20 無苯羥基丙烯酸樹脂24 熱塑性丙烯酸樹脂27 紫外光固化低聚物29 飽和聚酯樹脂31 聚異氰酸酯固化劑32
Enhanced Performance Through Applied Innovation
4
Hypomer FS-2060A 特殊底材用羥基丙烯酸樹脂
Hypomer FS-2060A 羥基丙烯酸樹脂可製 成各種底色漆和鋁粉漆﹐與不黃變的異氰酸酯 （HDI）固化劑搭配﹐對各類難附著的金屬及非鐵 金屬底材﹐以及塑膠底材都有優異的附著力﹐並具 有塗膜固化速度快﹑施工性能好等特點。
稀釋劑：二甲苯／醋酸丁酯／醋酸乙酯／PMAc
＝50/28/7/15
注 ：不同的施工工藝對塗膜的乾燥會有不同的要求，同時氣候 的變化也會影響到漆膜的乾燥性能，客戶可根據需求對稀 釋劑加以調整。
Hypomer FS-2060A 各色漆對各類金屬的附著 力性能
附著力，級 (80°C 烘烤 1 小時後，靜置 3 天測性能) (ISO 2409)
以上配方僅供參考
25.0 0.5 1.0 0.5
23.0 100.0
9.0 3.5 12.5
所需固化劑計算公式：
NCO/OH 當量比為 1.0/1.0
每 100 份 Hypomer FS-2060A 樹脂，所需聚 異氰酸酯量：
42 × 100 × OH% 17＝OH 基分子量
＝
17 × NCO% 42＝NCO 基分子量
ABS 底材
氣幹 7 天
H
(無痕標準) 80°C×30 分
H
相容性
CAB-551-0.2 (20 %) 清徹透明 CAB-381-2 (20 %) 清徹透明
活化期（清漆） 試驗環境溫度：25°C 塗料起始粘度：塗料 4# 杯﹐16 秒 粘度變化 ： 1 小時 16 秒 3 小時 17 秒 5 小時 18 秒
底材／漆別清漆白色 藍 黑色 色漆 色漆 色漆各類 ABS 板 0
0
0
0
無電解鎳
0
0
0
0
熱浸鋅板
0
0
0
0
不鏽鋼板
1
1
1
1
鋁板
0
0
0
0
鋁合金板
0
0
0
0
鐵片
0
0
0
0
鍍鉻板
0
0
0
0
幹膜厚 25μm
Hypomer FS-2060A 色漆性能（乾燥條件： 80°C烘烤 30 分鐘）
以上配方僅供參考
所需固化劑計算公式：
NCO/OH 當量比為 1.0/1.0
重量% 50.0 6.0 0.3 2.0 10.0 31.7
100.0
7.5 2.5 10.0
每 100 份 Hypomer FS-2050 樹脂，所需聚 異氰酸酯量：
42 × 100 × OH% 17＝OH 基分子量
＝
17 × NCO%
