金属管道法兰静电跨接规范与标准
法兰跨接方面的一些标准规范【范本模板】
金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故.那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009)，对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道）.(1）、最高工作压力大于或等于0.1MPa(表压,下同)的；（2）、公称直径(注1）大于25mm的;（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列.《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801—2006）或者设计文件的规定时，应当设置跨接导线（在法兰或者螺纹接头间）和接地引线.从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值,当阻值超过规定时,需要跨接。
《压力管道规范-工业管道第4 部分制作与安装》（GB/T20801。
4-2006）第10.12。
1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第7。
13.1条规定:设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接.由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值.当法兰间电阻值超过0.03Ω时，应设导线跨接.二、燃气管道法兰跨接企业使用燃气较为普遍,燃气管道法兰跨接又有什么规定呢?《城镇燃气设计规范》（GB50028—2006）对法兰跨接无明文规定，只是在第10.8。
法兰静电跨接
工业金属管道法兰跨接《压力管道安全技术监察规程—工业管道》（TSG D0001-2009），《工业金属管道工程施工规范》（GB50235-2010）《汽车加油加气站设计与施工规范》GB 50156-2002《化工企业静电安全检查规程》HG/T230003-925.1.2 金属设备与设备之间，管道与管道之间，如用金属法兰连接时，可不另接跨接线。
但必须有两个以上的螺栓连接，其漏电总电阻必须符合5.1.1条要求。
（5.1.1各专设的静电接地体的接地电阻不应大于100 。
）《石油化工静电接地设计规范》SH3097－20004.3.3当金属法兰采用金属螺栓或卡子紧固时，一般可不必另装静电连接线，但应保证至少有两个螺栓或卡子间具有良好的导电接触面。
《石油天然气钻井、开发、储运防火防爆安全生产技术规程》SY/T 5225-20056.1.2.4 连接管道的法兰连接处，应设金属跨接线(绝缘法兰除外)。
当法兰用5根以上螺栓连接时，法兰可不用金属线跨接，但必须构成电气通路。
《石油化工静电接地设计规范》SH3097-20004.1.2当贮存易燃、可燃油品的油罐，其顶板厚度大于、等于4mm时，按GBJ74第11.2.2条规定，可不装设防直击雷设备。
但在多雷区(注)，当油罐顶板厚度大于、等于4mm时，仍可装设防直击雷设备。
注多雷区通常指年雷暴日大于40天的地区，参见附录C。
附录 C 我国各地雷暴日期及初终期(参考件)━━━━━┯━━━━┯━━━━━━━┯━━━━━━地名│平均全年│ 最早初日│ 最晚终日│ 日期│ 日/月│ 日/月4.6.3可燃性气体放空管路必须装设避雷针，避雷针的保护范围应高管口不小于2m，避雷针距管口的水平距离不得小于3m。
《石油与石油设施雷电安全规范》GB 15599-954.6.1输油管路可用其自身作接闪器，其法兰、阀门的连接处，应设金属跨接线。
当法兰用5根以上螺栓连接时，法兰可不用金属线跨接，但必须构成电气通路。

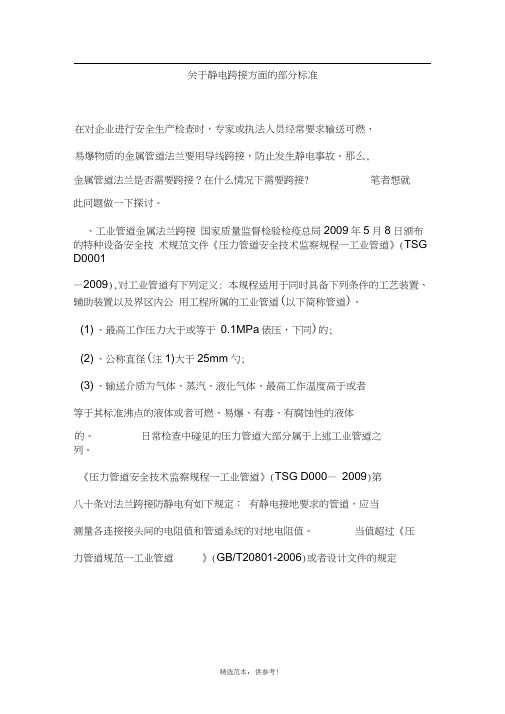

关于静电跨接方面的部分标准
关于静电跨接方面的部分标准在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么,金属管道法兰是否需要跨接？在什么情况下需要跨接? 笔者想就此问题做一下探讨。
、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程一工业管道》(TSG D0001—2009),对工业管道有下列定义: 本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
(1) 、最高工作压力大于或等于0.1MPa俵压，下同)的;(2) 、公称直径(注1)大于25mm勺;(3) 、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程一工业管道》(TSG D000—2009)第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范一工业管道》(GB/T20801-2006)或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范一工业管道第4部分制作与安装》(GB/T20801 42006 )第10.12.1条规定：有静电接地要求的管道,各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03 Q时,应设导线跨接。
另外，《工业金属管道工程施工规范》(GB50235-2010)第7.13.1 条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
关于静电跨接方面的部分标准
精心整理关于静电跨接方面的部分标准在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？?笔者想就此问题做一下探讨。
? ?一、工业管道金属法兰跨接? ?国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：? ?本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
? ?（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；? ?（2）、公称直径(注1)大于25mm的；? ?（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
? ??日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道?》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
? ?《压力管道规范—工业管道?第4?部分?制作与安装》（GB/T20801.4-2006）第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于0.03Ω时，应设导线跨接。
? ?另外，《工业金属管道工程施工规范》（GB 50235—2010）第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
法兰跨接方面的一些标准规范

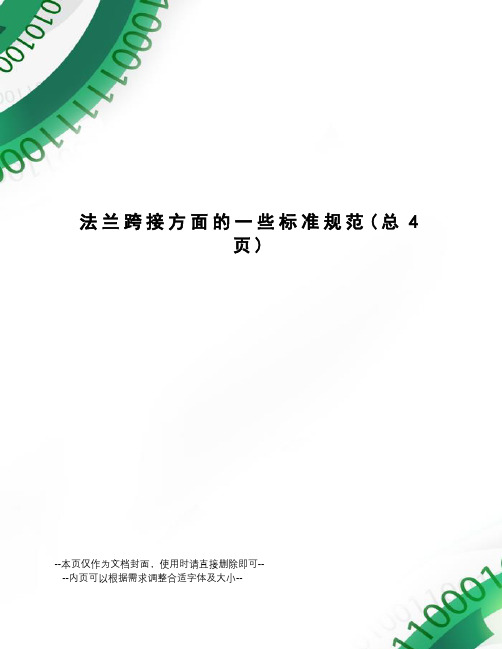

法兰跨接方面的一些标准规范(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接在什么情况下需要跨接一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/）第条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
法兰跨接方面的一些标准规范
.金属管道法兰跨接防静电规定与规范专家或执法人员经金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？一、工业管道金属法兰跨接日颁布的特种设备安全技术规范8月2009年5 国家质量监督检验检疫总局），对工业2009文件《压力管道安全技术监察规程—工业管道》（TSG D0001－管道有下列定义：辅助装置以及界区内公用工程本规程适用于同时具备下列条件的工艺装置、。
(以下简称管道)所属的工业管道的；表压，下同) （1）、最高工作压力大于或等于0.1MPa(25mm的；(注1)大于（2）、公称直径）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其（3标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
）第八十条对法2009《压力管道安全技术监察规程—工业管道》（TSG D0001－应当测量各连接接头间的电有静电接地要求的管道，兰跨接防静电有如下规定：》阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道在法兰或者螺）或者设计文件的规定时，应当设置跨接导线(（GB/T20801-2006和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法纹接头间) 兰之间电阻值，当阻值超过规定时，需要跨接。
）制作与安装》（GB/T20801.4-2006部分《压力管道规范—工业管道第4每对法兰或螺有静电接地要求的管道，条规定：各段间应导电良好。
10.12.1第0.03纹接头间电阻值大于Ω时，应设导线跨接。
'..条规）第7.13.12010 另外，《工业金属管道工程施工规范》（GB 50235—欧定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03 时，应设导线跨接。
当法工业管道金属法兰是否跨接，需要测量法兰间电阻值。
关于静电跨接方面的部分标准
关于静电跨接方面的部分标准Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998关于静电跨接方面的部分标准在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接在什么情况下需要跨接笔者想就此问题做一下探讨。
一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4部分制作与安装》（GB/）第条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
关于静电跨接方面的部分标准
关于静电跨接方面的部分标准在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？?笔者想就此问题做一下探讨。
? ?一、工业管道金属法兰跨接? ?国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：? ?本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
? ?（1）、最高工作压力大于或等于(表压，下同)的；? ?（2）、公称直径(注1)大于25mm的；? ?（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
? ??日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道?》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
? ?《压力管道规范—工业管道?第4?部分?制作与安装》（GB/）第条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于Ω时，应设导线跨接。
? ?另外，《工业金属管道工程施工规范》（GB 50235—2010）第条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过欧时，应设导线跨接。
? ?由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
当法兰间电阻值超过Ω时，应设导线跨接。
法兰螺栓静电跨接介绍
法兰螺栓静电跨接介绍管路法兰要求输送可燃、易燃易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接？在什么情况下需要跨接？一、工业管道金属法兰跨接GB 50235-2010《工业金属管道工程施工规范》第7.13.1条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过0.03欧时，应设导线跨接。
第6.12.2条规定：管道系统的对地电阻值超过100Ω时，应设两处接地引线。
接地引线宜采用焊接形式。
GB 50184-2011 《工业金属管道工程施工质量验收规范》7.13 静电接地安装，7.13.1 有静电接地要求的管道，每对法兰或其它接头间的电阻值应小于或等于0.03Ω。
TSG D0001-2009《压力管道安全技术监察规程—工业管道》，对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
GB/T 20801.4-2006《压力管道规范—工业管道第4 部分制作与安装》第10.12.1条规定：有静电接地要求的管道，各段间应导电良好。
法兰跨接方面的一些标准规范
金属管道法兰跨接防静电规定与规范金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。
那么，金属管道法兰是否需要跨接在什么情况下需要跨接一、工业管道金属法兰跨接国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道(以下简称管道)。
（1）、最高工作压力大于或等于(表压，下同)的；（2）、公称直径(注1)大于25mm的；（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。
《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，应当测量各连接接头间的电阻值和管道系统的对地电阻值。
当值超过《压力管道规范—工业管道》（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接地引线。
从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，需要跨接。
《压力管道规范—工业管道第4 部分制作与安装》（GB/）第条规定：有静电接地要求的管道，各段间应导电良好。
每对法兰或螺纹接头间电阻值大于Ω时，应设导线跨接。
另外，《工业金属管道工程施工规范》（GB 50235—2010）第条规定：设计有静电接地要求的管道，当每对法兰或其他接头间电阻值超过欧时，应设导线跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。
当法兰间电阻值超过Ω时，应设导线跨接。
二、燃气管道法兰跨接企业使用燃气较为普遍，燃气管道法兰跨接又有什么规定呢《城镇燃气设计规范》（GB50028—2006）对法兰跨接无明文规定，只是在第条第3款规定：燃气管道及设备的防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计技术规程》（HGJ28-90）的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

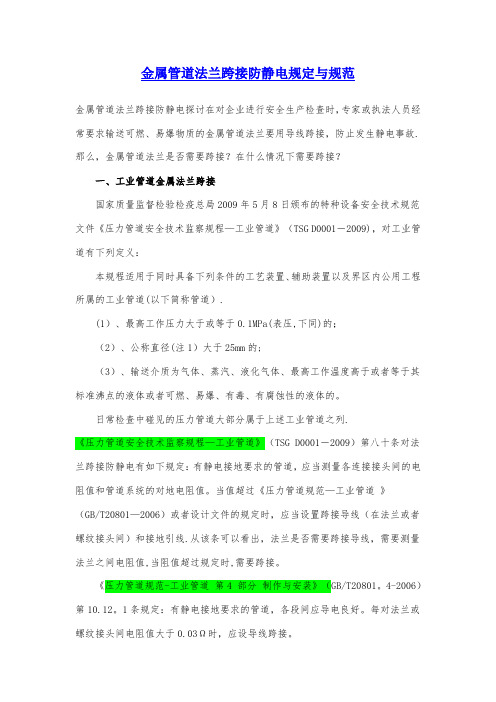

定与规范
金属管道法兰跨接防静电探讨在对企业进行安全生产检查时，专家或执法人员经常要求输送可
燃、易爆物质的金属管道法兰要用导线跨接，防止发生静电事故。那么，金属管道法兰是否需要跨
接？在什么情况下需要跨接？
一、工业管道金属法兰跨接
国家质量监督检验检疫总局2009年5月8日颁布的特种设备安全技术规范文件《压力管道安全
技术监察规程—工业管道》（TSG D0001－2009），对工业管道有下列定义：
本规程适用于同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道
(以下简称管道)。
（1）、最高工作压力大于或等于0.1MPa(表压，下同)的；
（2）、公称直径(注1)大于25mm的；
（3）、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或
者可燃、易爆、有毒、有腐蚀性的液体的。
日常检查中碰见的压力管道大部分属于上述工业管道之列。《压力管道安全技术监察规程—工
业管道》（TSG D0001－2009）第八十条对法兰跨接防静电有如下规定：有静电接地要求的管道，
应当测量各连接接头间的电阻值和管道系统的对地电阻值。当值超过《压力管道规范—工业管道 》
（GB/T20801-2006）或者设计文件的规定时，应当设置跨接导线(在法兰或者螺纹接头间)和接
地引线。从该条可以看出，法兰是否需要跨接导线，需要测量法兰之间电阻值，当阻值超过规定时，
需要跨接。
由此可以看出，工业管道金属法兰是否跨接，需要测量法兰间电阻值。当法兰间电阻值超过
0.03Ω时，应设导线跨接。
二、燃气管道法兰跨接
企业使用燃气较为普遍，燃气管道法兰跨接又有什么规定呢？
由此可以看出，当金属法兰采用金属螺栓或卡子相紧固时，燃气管道法兰是不需要跨接的。由
于燃气管道大部分属于工业管道，因此如燃气管道法兰发生严重腐蚀，电阻值超过0.03Ω时，可
以依据《压力管道安全技术监察规程—工业管道》（TSG D0001－2009）要求，跨接导线。
三、石油化工管道法兰跨接
石油行业企业对防静电要求较高，管道法兰跨接是否有更严格的规定呢？
0.03Ω时，应有导线跨接。
《石油化工有毒、可燃介质钢制管道工程施工及验收规范》（SH 3501－201设计文件有静电
接地要求的管道，应对法兰或螺纹连接接头进行电阻值测定。当法兰或螺纹连接接头间电阻值大于
0.03Ω时，应有导线跨接并符合国家现行标准SH 3097和设计文件的有关规定。
输油（油气）管道的法兰连接处应跨接。当不少于5根螺栓连接时，在非腐蚀环境下可不跨接。
《汽车加油加气站设计与施工规范》（GB 50156—2012 ）第11.2.12条规定： 在爆炸危险
区域内的油品、液化石油气和天然气管道上的法兰、胶管两端等连接处应用金属线跨接。当法兰的
连接螺栓不少于5根时，在非腐蚀环境下，可不跨接。
由此可以看出，石油化工管道法兰是否需要跨接，取决于其电阻值或其螺栓数量，不是必须强
制全部跨接。
四、结论
综上所述，并不是所有金属管道法兰必须全部跨接。是否需要跨接，要看其设计文件是否有静
电接地要求。如果看不到设计文件，只能通过测量电阻值的方式确定，当法兰间电阻值超过0.03Ω
时，需有导线跨接。通过法兰紧固方式或金属螺栓数量来判定是否需要跨接，适用于燃气管道和石
化企业内管道，对常见的工业管道不适用。
GB 50235-97《工业金属管道施工及验收规范》：
管道系统的对地电阻值超过100Ω时，应设两处接地引线。接地引线宜采用焊接形式。
SH3501-2002《石油化工有毒可燃介质施工及验收规范》：
当每一对法兰或螺纹接头间电阻值大于0.03Ω时，应有导线跨接。
SH3097-2000《石油化工静电接地设计规范》：
管道在进出装置区（含生产车间厂房）处、分岔处应进行接地。长距离无分支管道应每隔100米接
地一次。
平行管道净距小于100mm时，应每隔20米加跨接线。当管道交叉且净距小于100mm时，应加跨接
线。
HG 20225-95《化工金属管道施工及验收规范》
