200T液压机液压系统设计
液压系统的设计范文
液压系统的设计范文液压系统设计的目标是满足工作要求，同时尽可能降低成本、提高效率和可靠性。
以下是液压系统设计的一般步骤和注意事项：1.确定工作要求：包括工作压力、流量、速度、负载、工作环境等。
2.选择液压元件：根据工作要求选择合适的液压元件，包括液压泵、执行器、控制阀等。
要考虑元件的工作压力、流量、尺寸、性能等。
3.确定系统参数：根据工作要求和液压元件的特性，确定系统的工作压力、流量、速度、温度等参数。
4.系统结构设计：根据液压元件的布置和工作要求，设计出合理的系统结构，包括主油路、副油路、仪表部分等。
要注意布置合理、管路短小、回油通畅等。
5.控制方式确定：根据工作要求和系统结构，确定液压系统的控制方式，可以是手动控制、自动控制、远程控制等。
6.安全设计：设计过程中要考虑液压系统的安全性，包括防爆、防溢、防漏、防压力过高等。
7.综合考虑：综合考虑液压系统的成本、性能、效率、可靠性等因素，做出最终的设计选择。
液压系统设计时需要注意以下几点：1.合理选择液压元件：根据工作要求和预算，选择合适的液压元件。
要考虑元件的品牌、性能、寿命、维修保养等。
2.确保系统的工作可靠性和安全性：要考虑系统在工作过程中的安全性，包括防爆、防溢、防漏、防压力过高等。
3.考虑系统的能效：要尽可能减少能源消耗，提高液压系统的效率。
可以采用变量泵、液压油气蓄能器等技术来提高系统的能效。
4.预留扩展余地：在设计时要留有一定的扩展余地，以便后期可以根据需要进行系统的扩展和升级。
综上所述，液压系统的设计是一个综合考虑工作要求、元件选择、系统参数确定、系统结构设计、控制方式选择等多方面因素的过程。
通过合理的设计，可以满足工作要求，提高系统的效率和可靠性，降低成本。
同时，设计过程中要注意系统的安全性和能效，预留扩展余地。
液压系统设计需要深入理解液压原理和液压元件特性，并结合实际情况做出合理选择。
200吨液压机的技术参数
200吨液压机的技术参数英文回答：The technical specifications of a 200-ton hydraulic press are as follows:1. Maximum Pressure: The press can exert a maximum pressure of 200 tons or 1,764,000 Newtons.2. Stroke Length: The stroke length refers to the distance the ram or plunger can travel. For a 200-ton hydraulic press, the stroke length can vary, but it is typically in the range of 300-500 millimeters.3. Daylight Opening: The daylight opening is the maximum distance between the press table and the ram when the press is fully open. In the case of a 200-ton hydraulic press, the daylight opening can range from 800-1200 millimeters.4. Speed: The press speed refers to the rate at which the ram moves during different phases of operation. The speed can be adjusted based on the specific requirements of the application. Typical speed ranges for a 200-tonhydraulic press are 100-300 millimeters per second.5. Bed Size: The bed size determines the maximum dimensions of the workpiece that can be accommodated on the press. For a 200-ton hydraulic press, the bed size can vary, but it is typically in the range of 1000-1500 millimetersin width and 1000-2000 millimeters in length.6. Motor Power: The motor power indicates the amount of power required to operate the hydraulic press. For a 200-ton press, the motor power can range from 30-75 kilowatts, depending on the specific design and features of the press.7. Control System: The hydraulic press is equipped witha control system that allows for precise operation and monitoring of various parameters. The control system may include features such as pressure control, stroke control, and safety interlocks.中文回答：200吨液压机的技术参数如下：1. 最大压力，液压机最大压力为200吨，相当于176.4万牛顿。
液压系统设计方法
液压系统设计方法液压系统是液压机械的一个组成部分，液压系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
液压系统的设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
⑴确定液压执行元件的形式；⑵进行工况分析，确定系统的主要参数；⑶制定基本方案，拟定液压系统原理图；⑷选择液压元件；⑸液压系统的性能验算：⑹绘制工作图，编制技术文件。
1.明确设计要求设计要求是进行每项工程设计的依据。
在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
⑴主机的概况：用途、性能、工艺流程、作业环境、总体布局等；⑵液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；⑶液压驱动机构的运动形式，运动速度；⑷各动作机构的载荷大小及其性质；⑸对调速范围、运动平稳性、转换精度等性能方面的要求；⑹自动化程度、操作控制方式的要求；⑺对防尘、防爆、防寒、噪声、安全可靠性的要求；⑻对效率、成本等方面的要求。
2.进行工况分析、确定液压系统的主要参数通过工况分析，可以看出液压执行元件在工作过程中速度和载荷变化情况，为确定系统及各执行元件的参数提供依据。
液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。
压力决定于外载荷。
流量取决于液压执行元件的运动速度和结构尺寸。
2.1载荷的组成和计算2.1.1液压缸的载荷组成与计算图1表示一个以液压缸为执行元件的液压系统计算简图。
各有关参数已标注在图上，其中F W是作用在活塞杆上的外部载荷。
F m是活塞与缸壁以及活塞杆与导向套之间的密封阻力。
作用在活塞杆上的外部载荷包括工作载荷F g，导轨的摩擦力F f和由于速度变化而产生的惯性力F a。
怎么设计一个液压系统，液压系统设计思路！
怎么设计一个液压系统，液压系统设计思路！液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
1.1设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
1）确定液压执行元件的形式；2）进行工况分析，确定系统的主要参数；3）制定基本方案，拟定液压系统原理图4）选择液压元件5）液压系统的性能验算6）绘制工作图，编制技术文件1.2明确设计要求液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
1）确定液压执行元件的形式；2）进行工况分析，确定系统的主要参数；3）制定基本方案，拟定液压系统原理图4）选择液压元件5）液压系统的性能验算6）绘制工作图，编制技术文件7）对防尘、防爆、防寒、噪声、安全可靠性的要求8）对效率、成本等方面的要求1.3制定基本方案1.制定调速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。
方向控制用换向阀或逻辑控制单元来实现。
对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。
对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。
速度控制通过改变液压执行元件输入或输出的流量或者利用密封空间的容积变化来实现。
相应的调整方式有节流调速、容积调速以及二者的结合——容积节流调速。
节流调速一般采用定量泵供油，用流量控制阀改变输入或输出液压执行元件的流量来调节速度。
此种调速方式结构简单，由于这种系统必须用闪流阀，故效率低，发热量大，多用于功率不大的场合。
容积调速是靠改变液压泵或液压马达的排量来达到调速的目的。
其优点是没有溢流损失和节流损失，效率较高。

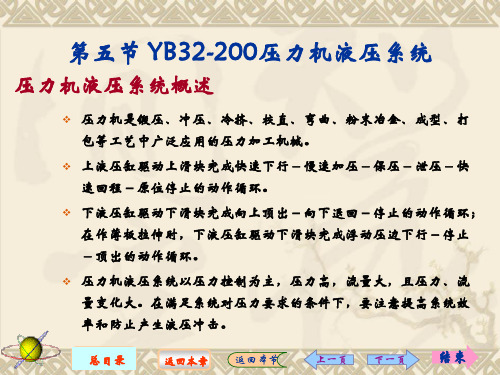

YB32-200压力机液压系统全解
压力机液压系统以压力控制为主，压力高，流量大，且压力、流
量变化大。在满足系统对压力要求的条件下，要注意提高系统效
率和防止产生液压冲击。
总目录
返回本章
返回本节
上一页
下一页
结束
压力机液压系统组成
YB32—200型万能液压机
的液压系统组成： 上滑块、下滑快、底座、 模具、 工作缸、 顶出缸。
参数： 最大总压力 200t，压力 32MPa
总目录
返回本章
返回本节
上一页
下一页
结束
压力机液压系统工作原理
液压泵为恒功率式变量轴向柱塞泵，用来供给系统以 高压油，其压力由远程调压阀调定。
工作循环
主油缸：快进、加压、 保压、快退 顶出缸：顶出、退回； 顶出、浮动
总目录
返回本章
返回本节
上一页
下一页
结束
主缸活塞快速下行
启动按钮，电磁铁1YA通电， 先导阀和主缸换向阀左位接入 系统，主油路经液压泵→顺序 阀→主缸换向阀→单向阀3 →主 缸上腔；回油路经主缸下腔→ 液控单向阀2→主缸换向阀→顶 出缸换向阀→油箱。 这时主缸活塞连同上滑块在 自重作用下快速下行，尽管泵 已输出最大流量，但主缸上腔 仍因油液不足而形成负压，吸 开充液阀1，充液筒内的油便补 入主缸上腔。
总目录
返回本章
返回本节
上一页
下一页
结束
顶出缸活塞向下退回和原位停止
4YA断电、3YA通电时油路换 向，顶出缸活塞向下退回。当挡 块压下原位开关时，电磁铁3YA 断电，顶出缸换向阀处于中位， 顶出缸活塞原位停止。
顶出缸活塞浮动压边
薄板拉伸压边时，顶出缸 既要保持一定压力，又能随着 主缸上滑块一起下降。4YA先 通电、再断电，顶出缸下腔的 油液被顶出缸换向阀封住。当 主缸上滑块下压时，顶出缸活 塞被迫随之下行，顶出缸下腔 回油经下缸溢流阀流回油箱， 从而得到所需的压边力。
液压系统设计
液压系统设计液压系统设计是指根据特定的需求和要求，规划和构建一个能够利用液体流体力学原理来传输能量和控制机械运动的系统。
液压系统设计通常包括液压传动装置的选择、液压元件的布置和连接、液压液的选用和系统控制的设计等方面。
以下将针对液压系统设计中的一些重要要素进行解释。
1. 液压传动装置的选择：在液压系统设计中，首先要根据需求选择合适的液压传动装置。
液压传动装置通常包括液压泵、液压马达和液压缸等。
液压泵负责将机械能转化为液压能，并将液压液推送到液压元件中；液压马达则将液压能转化为机械能，实现机械运动；液压缸则通过液压力推动活塞运动。
在选择液压传动装置时，需要考虑工作压力、流量需求、工作环境、可靠性和经济性等因素。
2. 液压元件的布置和连接：液压元件的布置和连接是液压系统设计中的重要环节。
液压元件包括液压阀、液压油箱、液压管路和液压过滤器等。
液压阀用于控制液压系统的流量、压力和方向等参数，以实现机械运动的控制。
液压油箱用于存储液压液，并通过液压泵将液压液送回液压系统。
液压管路则负责将液压液从液压泵传送到液压元件，并通过回路将液压液送回液压油箱。
液压过滤器则用于过滤液压液中的杂质和污染物，保持液压系统的正常运行。
3. 液压液的选用：在液压系统设计中，选择合适的液压液对系统的性能和可靠性至关重要。
液压液应具备良好的润滑性能、热稳定性、抗氧化性和抗腐蚀性，以确保液压元件的正常运行，并延长系统的使用寿命。
常见的液压液包括矿物油、合成液压油和生物液压油等。
选择液压液时，需要考虑工作温度、压力要求、环境因素和液压元件的材质等因素。
4. 系统控制的设计：液压系统的控制是液压系统设计中的另一个重要方面。
系统控制可以通过手动控制、自动控制和比例控制等方式实现。
手动控制包括使用手柄、脚踏板或开关等来控制液压系统的运行；自动控制可以通过传感器和控制器等设备来实现液压系统的自动化操作；比例控制则是根据输入信号的大小来控制液压系统的输出参数，以实现精确的控制。
液压机的液压系统设计
液压机的液压系统设计
液压机的液压系统最基本的组成部分就是液压源，加工设备和液压执行元件。
一般常见的液压系统主要包括油泵、控制阀、液压缸、油箱和管路等各个部分。
常规液压系统的设计流程一般分为如下几个步骤：
1. 确定加工设备的工作需求：设计师需要了解液压机工作载荷、速度、精度以及循环时间等各方面的工作要求。
2. 根据工作要求配置液压源：一般情况下，液压源包括液压泵、油箱、冷却器和滤芯等部件，根据用户需要，液压机可以使用不同的液压泵，如齿轮泵、柱塞泵和推进式泵等。
3. 选定控制阀：液压控制阀是确定液压动作的关键部件。
设计师需要选择合适的控制阀类型和规格以及确定液压回路的组合。
4. 设计液压缸：设计师应该根据工作载荷和速度的要求，选定合适的液压缸型号和规格。
5. 设计管路系统：液压管路的设计包括液压管材料、管路尺寸选择、并联和分流等元素的确定。
6. 确定液压系统的相关参数：设计师需要根据实际情况，确定油液压力、设备的各个动作速度以及循环时间等参数。
液压机的液压系统设计需要根据工作场景和工作要求进行综合
考虑，充分了解设备的性能参数和工作条件，才能发挥设备的最佳工作状态。
液压系统设计PPT课件
详细描述
节能环保的设计理念与实践不仅有利于保护环境，也能 够为企业带来经济效益。通过采用节能环保技术，可以 降低液压系统的运行成本和维护成本，提高系统的使用 寿命和可靠性，从而促进液压系统的可持续发展。
THANKS FOR WATCHING
感谢您的观看
智能化与自动化技术的应用
要点一
总结词
要点二
详细描述
智能化与自动化技术的应用将提高液压系统的控制精度和 响应速度。
随着人工智能、机器学习等技术的发展，液压系统的智能 化和自动化水平将得到显著提升。通过引入智能传感器、 控制器和执行器等设备，实现对液压系统的实时监测、自 动控制和优化调节，提高系统的控制精度和响应速度，降 低能耗和减少维护成本。
系统维护与保养问题
维护保养困难
液压系统的维护和保养涉及到多个方面，如油液清洁度控制、元件更换、滤芯更换等。由于液压系统 的封闭性，使得维护保养工作变得相对困难，需要专业的技术和工具来完成。
06 未来液压系统设计展望
新型液压元件的研发与应用
总结词
新型液压元件的研发将推动液压系统设 计的进步，提高系统的性能和效率。
控制液压系统的压力，如调压 回路、卸荷回路和减压回路等
。
速度控制回路
控制执行元件的运动速度，如 节流调速回路、容积调速回路 等。
方向控制回路
控制执行元件的运动方向，如 换向回路、锁紧回路等。
多路换向阀控制回路
通过多路换向阀实现对多个执 行元件的控制，实现同时或顺
序动作。
03 液压系统设计流程
明确设计要求与目标
液压系统设计ppt课件
目录
• 液压系统概述 • 液压系统设计基础 • 液压系统设计流程 • 液压系统设计实例 • 液压系统设计的挑战与解决方案 • 未来液压系统设计展望
怎么设计一个液压系统，液压系统设计思路！
怎么设计一个液压系统，液压系统设计思路！液压传动系统是液压机械的一个组成部分，液压传动系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
1.1 设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
1）确定液压执行元件的形式；2）进行工况分析，确定系统的主要参数；3）制定基本方案，拟定液压系统原理图4）选择液压元件5）液压系统的性能验算6）绘制工作图，编制技术文件1.3 制定基本方案1、制定调速方案液压执行元件确定之后，其运动方向和运动速度的控制是拟定液压回路的核心问题。
方向控制用换向阀或逻辑控制单元来实现。
对于一般中小流量的液压系统，大多通过换向阀的有机组合实现所要求的动作。
对高压大流量的液压系统，现多采用插装阀与先导控制阀的逻辑组合来实现。
容积节流调速一般是用变量泵供油，用流量控制阀调节输入或输出液压执行元件的流量，并使其供油量与需油量相适应。
此种调速回路效率也较高，速度稳定性较好，但其结构比较复杂。
节流调速又分别有进油节流、回油节流和旁路节流三种形式。
进油节流起动冲击较小，回油节流常用于有负载荷的场合，旁路节流多用于高速调速回路一经确定，回路的循环形式也就随之确定了。
节流调速一般采用开式循环形式。
在开式系统中，液压泵从油箱吸油，压力油流经系统释放能量后，再排回油箱。
开式回路结构简单，散热性好，但油箱体积大，容易混入空气。
容积调速大多采用闭式循环形式。
闭式系统中，液压泵的吸油口直接与执行元件的排油口相通，形成一个封闭的循环回路。
其结构紧凑，但散热条件差。
3、制定顺序动作方案主机各执行机构的顺序动作，根据设备类型不同，有的按固定程序运行，有的则是随机的或人为的。
工程机械的操纵机构多为手动，一般用手动的多路换向阀控制。
2.0吨叉车工作装置液压系统设计说明书(中压)
2.0吨叉车工作装置液压系统设计（中压）1 提升装置的设计根据设计条件，要提升的负载为2100kg ，因此提升装置需承受的负载力为：2060081.92100=⨯==mg F l N为减小提升装置的液压缸行程，通过加一个动滑轮和链条（绳），对装置进行改进，如图1所示。
图1 提升装置示意图 由于链条固定在框架的一端，活塞杆的行程是叉车杆提升高度的一半，但同时，所需的力变为原来的两倍（由于所需的功保持常值，但是位移减半，于是负载变为原来的两倍）。
即提升液压缸的负载力为2 F l = 41200 N如果系统工作压力为150bar ，则对于差动连接的单作用液压缸，提升液压缸的活塞杆有效作用面积为45105.7210150004122--⨯=⨯==p F A l r m 242105.724-⨯==d A r πm 2所以活塞杆直径为d = 0.0592 m ，查标准（50、56、63系列），取 d = 0.063m 。
根据液压缸的最大长径比20：1，液压缸的最大行程可达到1.26 m ，即叉车杆的最大提升高度为2.52 m ，能够满足设计要求的2 m 提升高度。
因此，提升液压缸行程为1m ，活塞杆和活塞直径为63/90mm （速比2）、63/100mm （速比1.46），或63/125mm(速比1.33)。
由机械设计手册查的，前两种非优先选用者，则选择63/125mm(速比1.33)型的液压缸。
因此活塞杆的有效作用面积为422102.1340.0634-⨯=⨯==ππd A r m 2bar A F P r l S 132102.31412004=⨯==- 当工作压力在允许范围内时，提升装置最大流量由装置的最大速度决定。
在该动滑轮系统中，提升液压缸的活塞杆速度是叉车杆速度(已知为0.2m/s)的一半，于是提升过程中液压缸所需最大流量为：1.01031.24max ⨯⨯==-v A q r m 3/s7.81max ==v A q r l/min2 系统工作压力的确定系统最大压力可以确定为大约在150bar 左右，如果考虑压力损失的话，可以再稍高一些。
