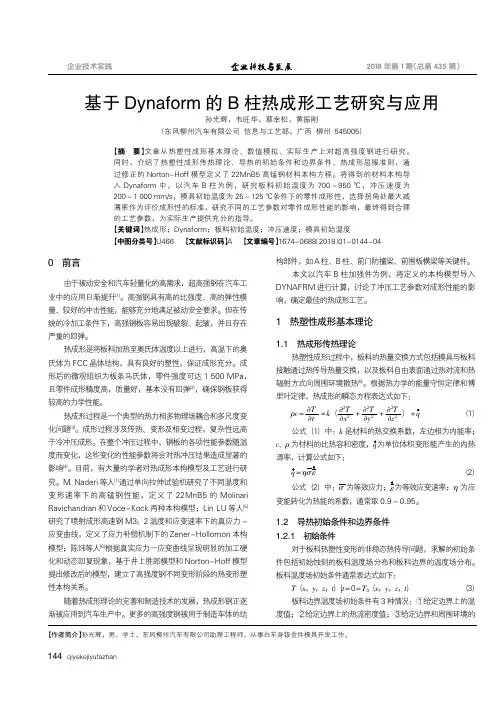

基于Dynaform的B柱热成形工艺研究与应用
0前言由于被动安全和汽车轻量化的高需求，超高强钢在汽车工业中的应用日渐提升[1]。
高强钢具有高的比强度、高的弹性模量、较好的冲击性能，能够充分地满足被动安全要求。
但在传统的冷加工条件下，高强钢板容易出现破裂、起皱，并且存在严重的回弹。
热成形是将板料加热至奥氏体温度以上进行，高温下的奥氏体为FCC 晶体结构，具有良好的塑性，保证成形充分。
成形后的微观组织为板条马氏体，零件强度可达1500MPa ，且零件成形精度高，质量好，基本没有回弹[2]，确保钢板获得较高的力学性能。
热成形过程是一个典型的热力相多物理场耦合和多尺度变化问题[3]。
成形过程涉及传热、变形及相变过程，复杂性远高于冷冲压成形。
在整个冲压过程中，钢板的各项性能参数随温度而变化，这些变化的性能参数将会对热冲压结果造成显著的影响[4]。
目前，有大量的学者对热成形本构模型及工艺进行研究。
M.Naderi 等人[1]通过单向拉伸试验机研究了不同温度和变形速率下的高锰钢性能，定义了22MnB5的Molinari Ravichandran 和Voce-Kock 两种本构模型；Lin LU 等人[5]研究了喷射成形高速钢M3：2温度和应变速率下的真应力-应变曲线，定义了应力补偿机制下的Zener-Hollomon 本构模型；陈炜等人[6]根据真实应力一应变曲线呈现明显的加工硬化和动态回复现象，基于井上胜郎模型和Norton-Hoff 模型提出修改后的模型，建立了高强度钢不同变形阶段的热变形塑性本构关系。
随着热成形理论的完善和制造技术的发展，热成形钢正逐渐被应用到汽车生产中。
更多的高强度钢被用于制造车体的结构部件，如A 柱、B 柱、前门防撞梁、前围板横梁等关键件。
本文以汽车B 柱加强件为例，将定义的本构模型导入DYNAFRM 进行计算，讨论了冲压工艺参数对成形性能的影响，确定最佳的热成形工艺。
1热塑性成形基本理论1.1热成形传热理论热塑性成形过程中，板料的热量交换方式包括模具与板料接触通过热传导热量交换，以及板料自由表面通过热对流和热辐射方式向周围环境散热[6]。

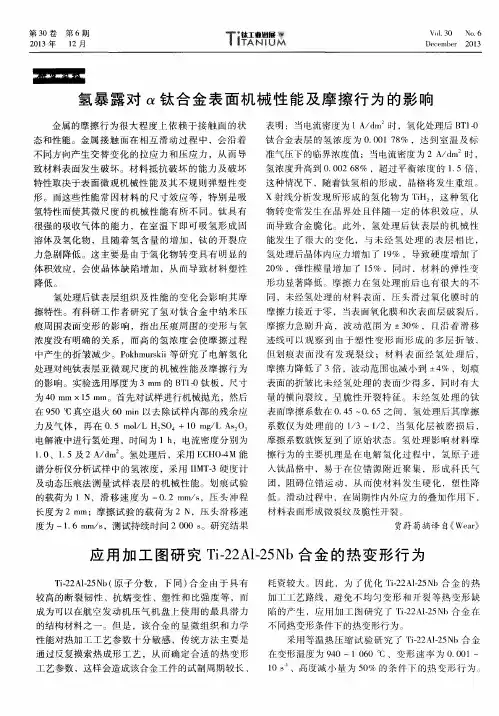

应用加工图研究Ti-22Al-25Nb合金的热变形行为
长度为 ２ ｍ ｍ；摩 擦试 验 的 载荷 为 ２ Ｎ，压 头 滑移 速 度 为 一１ ． ６ ｍ ｍ ／ ｓ ，测 试持 续 时 间 ２ ０ ０ ０ Ｓ 。研 究结 果
贾蔚 菊摘 译 自《 Ｗｅ ａ ｒ ） ）
应 用 加 工 图研 究 Ｔ ｉ 一 ２ ２ Ａ １ — ２ ５ Ｎ ｂ合 金 的热 变 形 行 为
但 划痕 表 面 没 有 发 现 裂 纹 ；材 料 表 面 经 氢 处 理 后 ，
摩 擦 力降低 了 ３倍 ，波 动范 围也 减小 到 ±４ ％ ，划 痕
表面 的折皱 比未经 氢 处 理 的表 面 少得 多 ，同 时有 大 量 的横 向裂 纹 ，呈 脆 性 开 裂 特 征 。未 经 氢 处理 的钛 表面 摩擦 系数在 ０ ． ４ ５～ ０ ． ６ ５之 间 ，氢 处 理后 其摩 擦 系数 仅为 处 理 前 的 １ ／ ３～１ ／ ２ ，当 氢 化 层 被 磨 损 后 ， 摩擦 系数 就恢 复 到 了原 始 状 态 。氢 处 理 影 响 材料 摩 擦行 为 的主要 机 理 是在 电解 氢 化 过 程 中 ，氢 原 子 进 入钛 品格 中 ，易 于 在 位错 源 附近 聚 集 ，形 成 科 氏 气 团 ，阻碍位 错 运 动 ，从 使 材 料 发 生 硬 化 ，塑 性 降
降低 。
氢 处理后 钛 表层 组 织 及 性 能 的 变 化 会影 响其 摩 擦 特性 。有科 研 工作 者 研 究 了氢 对 钛 合 金 中纳 米 压
痕周 围表面变 形 的影 响 ，指 出压 痕周 围 的变 形 与 氢
形 功显 著降低 。摩 擦 力 在 氢 处 理前 后也 有 很 大 的 不
态 和性 能 。金 属 接 触 面 在 相互 滑动 过 程 中 ，会 沿 着 表 明 ：当 电流密度 为 １ Ａ ／ ｄ ｍ 时 ，氢 化处 理后 Ｂ Ｔ １ — ０ 钛 合金 表层 的氧 浓 度 为 ０ ． ０ ０ １ ７ ８ ％ ，达 到 室 温 及 标 准 气压 下 的临界浓 度值 ；当电流密 度 为 ２ Ａ ／ ｄ ｍ 时 ，
22MnB5钢板不等温拉深成形的影响因素研究
的数值 模 拟 ， 研究 了 自由弯 曲和热接 触弯 曲方法 的淬 火效果 和成形 精度 。． 。 本课 题 组对 ２ Ｂ 。 ］ ２ ５超 高强 度 钢板 的热 冲压成形 进 行 了基 础研究 ， 通过 常温 和高温 单 向拉伸 试 验 ， 得 了材 料 的基 本 力学 性 能 数据 ， 获 设
然后 冲压 并 淬火 处 理 ， 保证 钢 板 有 较好 成 形 能力 ， 同 时在 形变 过程 中能够快 速冷 却 ， 获得 在室 温下具 有均
匀 马氏体 组织 的超 高强度钢 部件 ． 由于超 高强度 钢部
Ｓｕｙ ｔｄ ｏ ｎ Ｆ ｃｏ ｓ ｏ ２ Ｍｎ ａ ｔ ｒ ｆ ２ Ｂ５ Ｓ ｅｌ ｔｅ
深成形能力越好 ； 转角半径越大 ， 转角区域越不易起皱 ． 关键词 ：不等温拉深 ； 方盒形件 ； 限元模拟 ； 有 成形能力
中 图分 类 号 ：ｒ １ ｒ １３ Ｇ 文献标识码 ： Ａ
陷， 而热 冲压 成形 技术 能够 改善 上述 缺 陷 ． 热 冲压 成形工艺是 先将 钢板 加 热至奥 氏体 状态 ，
文 章 编 号 ： ２ ３３ ４ （０ １０ —５ ７０ ０ ５ —７ Ｘ ２ ｌ） ４０ ６ —５
Ｄ Ｉ１ ．９ ９ ｊｉ ｎ ０ ５ —７ ｘ ２ １ ．４ ０ ８ Ｏ ：０ ３６ ／．ｓ ．２ ３３ ４ ．０ １ ０ ．１ ｓ
２ Ｍｎ ２ Ｂ５钢 板 不 等 温 拉 深 成 形 的 影 响 因 素 研 究
Ａｎ ｓ ｔ ｅ ｌ ａ ｂ ｌｔ ｉｏ ｈ ｍａ Ｄｒ ｗａ ｉｉｙ
Ｌ ｉ ｐ ｇ Ｋ Ｎ ｉ ｈ ａ Ｘ ｈｕ Ｍ ＮＪｎｉｇ Ｉ ａ ｉ ， Ｏ Ｇｑｎ ｕ ， ＵＺ ｏ ， ｉ ｕ ｙ ＮＪ ｎ ｎ ｇ ｎ
（ ｏｌｇ ｆＭｅｈ ｎｃｌＥ ｇｎ ｅｉｇ Ｔ ｎ ｎｖｒｉ ， Ｓ ａｇ ａ Ｃ ｌ ｅ ｏ ｃａ ｉ ｎ ｉｅｒｎ ， ｏ ￣ｉＵ ｉｅｓ ｙ ｈｎ ｈ ｉ ｅ ａ ｔ
22MnB5超高强度钢的焊接性能研究
之后分别使用淬火与未淬火的钢材进行焊接处理，得到焊接接 头。使用光学金相显微镜、扫描电子显微镜、维氏显微硬度计 和万能试验机等设备进行金相组织观察、显微硬度分析以及拉 伸测试等，观察焊接材料的组织与力学性能，研究 ２２ＭｎＢ５高 强度钢的焊接性能。
表 １可知，焊接接头的断后延伸率较大，抗拉强度较高，断口位 置在 ＢＭ处，且有明显颈缩现象。
表 １ 焊接接头拉伸试验数据
编号
ห้องสมุดไป่ตู้
断后延伸率 δ 抗拉强度 σｂ
断口位置
／％
／ＭＰａ
颈缩
１＃
１５．７
２＃
１５．４
８７８ ８７３
ＢＭ
有
图 ２ 焊接接头各区域显微硬度变化曲线及实物对比图
如图 ２所示，图 ２ｂ是焊接接头的显微硬度值分布曲线，图 ２ａ是其实物试样对比图。图 ２ｂ是以焊缝中心处为起始点，以 距离焊缝中心的距离为横坐标，显微硬度数值为纵坐标，每隔 ０．５ｍｍ测量 １个显微硬度数值所得的未淬火对接接头显微硬 度值变化曲线。如图所示，未淬火焊接接头 ＷＺ区域的显微硬 度值为 ４２５．２ＨＶ，该点也是未淬火钢板焊接接头出各区域显 微硬度值中硬度值最高的点。在该初始点到 ＨＡＺ１之间，显微 硬度值略有下降，但总体保持平稳变化不大。由 ＷＺ到 ＨＡＺ１ 显微硬度值略有上升，ＨＡＺ１的显微硬度值最高可达到 ４１８．９ ＨＶ（距焊缝中心距离 ２．５ｍｍ处）。由 ＨＡＺ１到 ＨＡＺ２，显微硬 度值出现了明显的下滑。焊接接头处的显微硬度值在 ＨＡＺ２ 区域持续下滑，直至 ＢＭ区域其显微硬度值才趋于稳定，并且 在该区域出现了焊接接头处显微硬度值的最低点 １６６．４ＨＶ （距焊缝中心距离 ６．５ｍｍ处）。
22MnB5车用高强度钢在不同加热条件下脱碳层厚度晶粒尺寸的变化
22MnB5车用高强度钢在不同加热条件下脱碳层厚度晶粒尺寸的变化吉林大学“大学生创新性实验计划”项目申请书项目名称22MnB5热冲压高强度钢板在不同加热条件下脱碳层厚度、晶粒度的变化及对力学性能的影响项目负责人张兴普学院、年级、专业材料科学与工程学院2022级材料科学与工程专业吉林大学教务处制表填表说明一、《吉林大学大学生创新性实验计划项目申请书》要按顺序逐项填写。
填写内容要实事求是，讲究诚信，不能有雷同；表达要明确、严谨。
空缺项要填“无”。
要求一律用A4纸打印，于左侧装订成册。
二、申请参加“吉林大学大学生创新性实验计划”项目团队人数不得超过5人（1人为项目负责人，参与合作研究者4人以内）。
三、申请参加“吉林大学大学生创新性实验计划”项目的个人或团队必须聘请教师作为项目指导教师，并请指导教师在申请书上签名。
四、《吉林大学大学生创新性实验计划项目申请书》由项目负责人所在学院初审，签署意见后报送教务处实习与实验教学科（一式3份原件）。
一、项目申请理由（包括项目背景及自身具备的知识、素质、能力和已参加过的研究等条件）项目背景：在20世纪70年代末石油危机时期改变驱动结构和整车尺寸后，汽车工业界对于汽车轻量化有着日益紧迫的要求。
汽车的轻量化不仅可以减小各种行驶阻力，降低燃油消耗，而且也有利于改善汽车的转向、加速、制动和排放等多方面的性能。
由下图一可见，使用高强度钢是汽车轻量化的重要途径。
使用高强钢可以通过减小壁厚来减轻零件重量,实现车体轻量化,同时其超高的强度又能提高车辆碰撞安全性,满足轻量化和提高安全性的要求,降低油耗减少排放，符合当今环保，可持续发展的发展主题，因此高强度钢板超高强度钢板在汽车领域的应用越来越广泛。
下图1为丰田汽车1975～2000年，汽车整车的单位投影面积上车身质量的变化情况（包括整车高强度钢板使用量比例变化情况）。
然而，众所周知，超高强度钢在室温下变形能力很差。
一方面，超高强度钢板强度高，在室温下塑性变形范围很窄，所需的冲压力大，而且容易开裂；另一方面，冲压成形后零件的回弹增加，导致零件尺寸和形状稳定性变差。
热冲压用钢22MnB5回火组织与性能分析
(１. Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌｓ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ ｏｆ Ｎｏｒｔｈ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙꎬ Ｔａｎｇｓｈａｎꎬ Ｈｅｂｅｉꎬ ０６３００９ꎻ ２. Ｔｅｃｈｎｉｃａｌ Ｃｅｎｔｅｒ ｏｆ ＨＢＩＳ Ｇｒｏｕｐ Ｔａｎｇｓｔｅｅｌ Ｃｏｍｐａｎｙ ꎬ Ｔａｎｇｓｈａｎꎬ Ｈｅｂｅｉ ꎬ ０６３０１６) Ａｂｓｔｒａｃｔ: Ｖｅｈｉｃｌｅ ｌｉｇｈｔｗｅｉｇｈｔ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｋｅｙ ｔｏｐｉｃｓ ｉｎ ｔｈｅ ａｕｔｏｍｏｔｉｖｅ ｉｎｄｕｓｔｒｙ. Ｔｈｅ ｕｓｅ ｏｆ ｕｌｔｒａ ｈｉｇｈ ｓｔｒｅｎｇｔｈ ｓｔｅｅｌ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｒｅｄｕｃｅ ｔｈｅ ｂｏｄｙ ｗｅｉｇｈｔ. Ｉｎ ｔｈｉｓ ｐａｐｅｒꎬ ｔｈｅ ｅｆｆｅｃｔ ｏｆ ｔｅｍｐｅｒｉｎｇ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｏｎ ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ２２ＭｎＢ５ ｓｔｅｅｌ ｐｒｏｄｕｃｅｄ ｂｙ Ｔａｎｇｓｔｅｅｌ ｉｓ ｓｔｕｄｉｅｄ. Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｔｅｍｐｅｒｉｎｇ ｈｅａｔ ｔｒｅａｔｍｅｎｔ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｒｅｄｕｃｅ ｔｈｅ ｉｎｔｅｒｎａｌ ｓｔｒｅｓｓ ｏｆ ｔｈｅ ２２ＭｎＢ５ ａｆｔｅｒ ｑｕｅｎｃｈｉｎｇ ｔｒｅａｔｍｅｎｔꎬ ｐｒｅｖｅｎｔ ｔｈｅ ｂｒｉｔｔｌｅ ｆａｉｌｕｒｅꎬ ａｎｄ ｔｈｅ ｌｏｗ ｔｅｍｐｅｒａｔｕｒｅ ｔｅｍｐｅｒｉｎｇ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｉｍｐｒｏｖｅ ｔｈｅ ｃｏｍｐｒｅ￣ ｈｅｎｓｉｖｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｔｈｅ ｍａｔｅｒｉａｌ. Ｋｅｙ Ｗｏｒｄｓ: ｈｏｔ ｓｔａｍｐｉｎｇ ｓｔｅｅｌꎻ ｔｅｍｐｅｒｉｎｇꎻ ｍｅｔａｌｌｏｇｒａｐｈｉｃ ｓｔｒｕｃｔｕｒｅꎻ ｐｈｙｓｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
22MnB5热变形行为研究及本构方程建立 曹淑芬1,2，张立强1,3，李落星1,+ (1.湖南大学 汽车车身先进设计与制造国家重点实验室，湖南 长沙 410082； 2. 湖南大学 材料科学与工程学院，湖南 长沙 410082； 3. 中南林业科技大学机电工程学院，湖南长沙，410004，中国）
摘要：以22MnB5为实验材料，在500℃-950℃温度范围内和应变速率为0.01/s,0.1/s ,1/s的实验条件下，采用热模拟机Gleeble-1500对硼钢进行热拉伸实验，从而研究不同变形条件下硼钢的热流变行为。总体来说，硼钢的热变形行为属于典型的动态回复型，且流动应力随着温度而降低，随着应变速率的增大而升高，而且温度对流动应力的影响更为显著。然而在温度500℃，应变速率0.01/s的情况下，硼钢高温下的热力学行为与上述规律有所差别，其流变应力高于高应变速率下的应力。对拉断后的试样断面进行组织分析，通过分析和比较，来阐述不同变形条件下硼钢的组织对热流变形为变化的影响。根据高温拉伸试验所得数据，构建22MnB5热变形的本构方程式，从而描述硼钢高温下的热流变行为。 关键词：硼钢；热变形行为；显微组织；本构模型
Study on hot deformation behavior and flow stress constitutive model of 22MnB5 at high temperature
CAO Shu-fen1,2, ZHANG Li-qiang1,3, LI Luo-xing1,+ (1. State Key Laboratory of Advanced Design and Manufacturing for Vehicle Body , Hunan University, Changsha,, Hunan 410082, China ； 2. College of Materials Science and Engineering, Hunan University, Changsha, Hunan 410082, China； 3. College of Mechanical and Electrical Engineering, Central South University of Forestry and Technology, Changsha, 410004, Hunan, P. R. China)
Abstract: Hot tensile tests of 22MnB5 were carried out with Gleeble-1500 at the temperatures varying from 500℃ to 950℃ and at the strain rates of 0.01/s,0.1/s ,1/s to study its hot deformation behavior at high temperature. Generally, the mechanism of hot deformation of 22MnB5 belongs to dynamic recovery and the flow stress decreases with the increase of temperature and with the reduction of strain rate and the influence of temperature is more obvious than it of strain rate. However, the flow stress at the temperature of 500℃ and at the strain rate of 0.01/s is higher and the result seems a little different to the above law. Afterwards, microstructure analysis of the cross section of specimens was conducted to clarify the relationship between microstructure and hot deformation of boron at different conditions. In addition, constitutive model was established to represented the behavior of hot deformation of boron steel at high temperature. KEY WORD: boron steel; hot deformation behavior; microstructure; constitutive model
0 引言
目前，为了实现汽车轻量化的需求，高强度钢充分发挥其强度潜力，成为汽车用钢发展的主要趋势[1]。但是高强度钢在成型过程中存在着变形抗力大，塑性小，回弹等问题，阻碍其在汽车行业的应用。近年来出现高强度钢的热冲压成型工艺有效的解决上述问题，优化了高强钢的成型性，并且提高了冲压件尺寸精度，成为实现汽车轻量化的重要途径[2]，在汽车内覆盖件零件中得到大量应用，如车门防撞杆、保险杠加强梁、A、B、
C柱、门框加强梁等[3]。 随着高强度钢近几年在汽车领域应用不断推广，硼钢的热冲压成型工艺也已成为国内外研究人员关注的焦点。硼钢的热冲压属于热成型工艺，其在成型过程中经历了温度，应力应变和组织三者的变化，他们之间相互作用和耦合，从而影响热成型件的性能。在硼钢热冲压过程的热力学行为研究中，通过逐一表征上述三者中两两要素之间的耦合关关系，从而实现对三者耦合关系的全面描述。图1阐述了在热成型过程中温度，应力应变和组织的两两耦合关系[4]。此外，硼钢热冲压过程影响因素很多，如硼钢奥氏体化参
数，冷却速度等。所以，研究不同工艺参数下的热冲压过程，探索工艺参数对硼钢热变形行为和组织的影响具有重要的现实意义。Malek Naderi在其博士论文中研究了不同硼钢的最优奥氏体化参数，以免温度过高或保温时间过长，发生奥氏体晶粒粗化；或是温度过低或保温时间过短，组织不能完全奥氏体化，从而影响冲压件强度[5]。文献[6]指出22MnB5
薄板加热到950℃并保温3分钟，可获得马氏体含量最高的热冲压件，此时强度可达到最大值。唐志勇等人[7]从冷却速度着手，探索了热冲压过程中在不同冷却速度下硼钢27MnCrB5
组织和力学性能的变化，从而得到该钢热冲压过程最适合的冷却速度。文献[8]给出22MnB5的临界冷却转变速度为30K/s，并且阐述了硼钢在冷却速度为80 K/s的情况下，22MnB5的热流变行为与轧制方向，温度和应变速率的关系。M. Naderi等人在文献[9]中建立了22MnB5硼钢在等温变形过程中的流动应力和温度及应变速率之间的本构关系，并且比较M-R和VOCE-KOCK两种本构模型，定量描述硼钢高温下的流动应力，为模拟硼钢的热冲压成型工艺做好铺垫。此外，文献[10]采用数值模拟与试验相结合的方法研究了防撞梁热冲压成形工艺，从而优化了成型工艺参数，为热冲压过程参数的选择提供了可靠的依据。
图1 温度-组织-应力三者之间的耦合关系 然而，之前对高温下硼钢热变形行为的研究都未对其组织进行观察，不能直观反映温度和应变速率对流变行为的影响规律。因此，本文基于22MnB5材料，研究硼钢在不同条件下的热变形行为，通过分析硼钢热模拟实验中不同工艺参数下组织的变化，从而探索成形参数对硼钢热力学性能的影响规律。此外，利用包含Zener-Hollomon因子的蠕变方程构建22MnB5热变形的本构方程式，进一步描述硼钢高温下的热流变行为。
1 实验 本文实验采用的材料是常见热冲压用钢22MnB5，厚度为1.2mm,且表面有Al-Si涂层。该钢原始组织为均匀的铁素体和珠光体，呈轧制态。热拉伸试样的尺寸如图2所示，标距为30mm。利用热模拟试验机Gleeble-1500对22MnB5钢进行高温拉伸实验来分析其在高温下的热流变行为。等温拉伸实验温度分别为500℃，650℃，700℃，800℃，900℃，950℃，应变速率为0.01/s，0.1/s和1/s。试样夹持好后，通过夹具的传导实现电阻加热以及冷却。热拉伸时，首先以15℃/s的速率加热硼钢至950℃，保温3分钟，以获得均匀的奥氏体组织．然后以30℃/s的速度快速冷却到所需的变形温度，并保温5s，使试样温度均匀，以消除试样内的温度梯度。随后再以不同的应变速率进行等温拉伸试验，直至拉断。其中，由于常规的 实验条件不能满足冷却速度的要求，所以用空气流来实现试样的快速冷却。 图2 热拉伸试样尺寸 热拉伸实验之后，对拉断的硼钢断截面进行组织分析，从而分析不同温度和应变速率对硼钢组织的影响。此外，对热冲压用钢22MnB5的原始组织和热冲压组织进行观察。样品经过镶嵌，打磨和抛光之后，利用2％-4％硝酸酒精对样品进行腐蚀，最后利用金相显微镜观察样品的显微组织，从而获得硼钢不同热拉伸条件下硼钢组织的变化。
2 实验结果和分析
2.1 高温流变行为与应变之间的关系 通过热拉伸实验数据可得到硼钢在各个变形条件下的真实应力-应变曲线。图3和图4分别为应变速率为0.1/s和1/s的真实应力-应变曲线。总体来看，变形初期时，应力随着变形地进行不断地增加，但应力-应变曲线斜率，即硼钢的加工硬化率逐渐减小，当变形到一定程度时，其斜率降为零，应力趋于水平，达到稳定状态。这是因为硼钢在热拉伸过程中发生塑性变形，由于加工硬化作用使得强度不断提高，然而随着变形的进行，硼钢开始发生动态回复和再结晶，从而引起材料软化，从而抵消了材料的加工硬化效应，从而使真实应力-应变曲线的斜率不断变平缓。当变形量达到一定值时，加工硬化作用和动态回复引起的软化相平衡，硼钢的热力学行为达到一个稳定状态，使得流动应力趋于水平。由图可知，硼钢的高温流变行为属于典型的动态回复型[11]，即应力随应变的增加而增大，直至进入相对稳定阶段。
进入稳态流变阶段后, 流变应力、动态回复产生的亚晶尺寸不再随应变而变化。
图3 应变速率为0.1/s各温度下真实应力应变曲线 图4 应变速率为1/s各温度下真实应力应变曲线 2.2 高温流变行为与温度之间的关系 从图3和图4总体可以看出，应变速率一定时，随着温度的升高，材料的流变应力明显下降，并且应力应变曲线的斜率也随之降低。这是因为温度越高，原子获得的动能越大，更容易发生迁移，此外，随着温度的升高，动态回复的驱动能量越大，使动态回复更容易发生，从而部分抵消了加工硬化的作用，使材料流变应力下降，金属的塑性有所提高，从而也使材料的硬化指数有所降低。 图5为500倍下应变速率为1/s时，不同变形温度下的硼钢组织金相图。从图可以明显看出组织随着温度的变化规律，即位错密度随着温度的升高而减少，并且晶粒尺寸随之增大。观察变形温度为800℃时的金相组织，可知硼钢组织发生了明显地动态回复，并且晶粒已经
