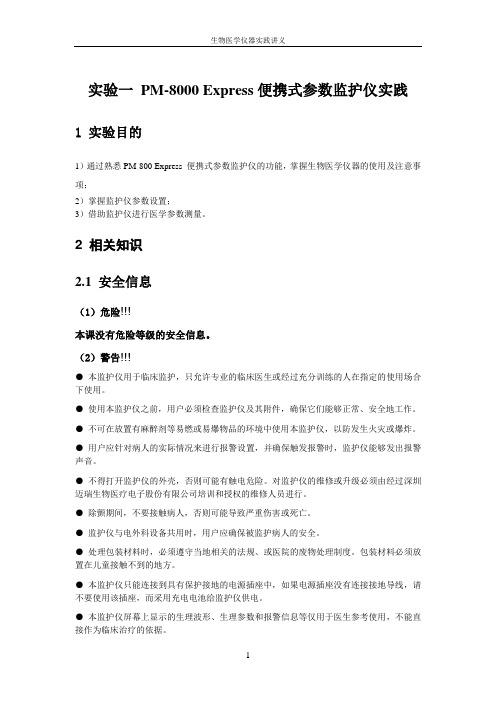

实验一PM-8000 Express便携式参数监护仪实践1 实验目的1）通过熟悉PM-800 Express 便携式参数监护仪的功能，掌握生物医学仪器的使用及注意事项；2）掌握监护仪参数设置；3）借助监护仪进行医学参数测量。
2 相关知识2.1 安全信息（1）危险!!!本课没有危险等级的安全信息。
（2）警告!!!●本监护仪用于临床监护，只允许专业的临床医生或经过充分训练的人在指定的使用场合下使用。
●使用本监护仪之前，用户必须检查监护仪及其附件，确保它们能够正常、安全地工作。
●不可在放置有麻醉剂等易燃或易爆物品的环境中使用本监护仪，以防发生火灾或爆炸。
●用户应针对病人的实际情况来进行报警设置，并确保触发报警时，监护仪能够发出报警声音。
●不得打开监护仪的外壳，否则可能有触电危险。
对监护仪的维修或升级必须由经过深圳迈瑞生物医疗电子股份有限公司培训和授权的维修人员进行。
●除颤期间，不要接触病人，否则可能导致严重伤害或死亡。
●监护仪与电外科设备共用时，用户应确保被监护病人的安全。
●处理包装材料时，必须遵守当地相关的法规、或医院的废物处理制度。
包装材料必须放置在儿童接触不到的地方。
●本监护仪只能连接到具有保护接地的电源插座中，如果电源插座没有连接接地导线，请不要使用该插座，而采用充电电池给监护仪供电。
●本监护仪屏幕上显示的生理波形、生理参数和报警信息等仅用于医生参考使用，不能直接作为临床治疗的依据。
（3）小心!!!●为保证病人安全，请使用本书中指定的附件。
●如果监护仪将长期不使用，请将电池取出。
●一次性的设备只能使用一次，重复使用将可能导致性能下降或交叉感染。
●当本监护仪及其附件即将超过其使用期限时，必须按照相关的当地法规或医院的制度进行处置。
● 电磁场会影响监护仪的性能，因此在监护仪附近使用的设备必须符合相应的EMC（Electro Magnetic Compatibility）要求。
移动电话、X射线或MRI设备都是可能的干扰源，因为它们都会发射高强度的电磁辐射。
MCU801调试说明
MCU801调试说明一、适用范围本说明适用于WTX-801及MCU801S多串口服务器，但每种工具要用其自己目标程序中的工具。
二、要从韩丽芳那里取出本工程的《工程通讯规约开发需求单.doc》，这上面有本工程所用的装置以及选用的规约说明，很重要。
三、按照《工程通讯规约开发需求单.doc》，使用“WTX_SET.exe”工具选取对应装置的规约及装置的串口参数，下载到MCU801中，然后重启。
具体工具的使用方法参见后面说明。
(WTX-801与MCU801S参数设置工具的区别：MCU801S的接口方式是软件设置的，而WTX-801的拨码开关设置的。
)四、启动8000后台进行调试。
调试工具的使用说明(一)模拟后台测试程序----网关测试.exe如果网关与后台通讯不正常，检查方法除了与操作员站连接抓取上下行报文(104报文)，还可以用“网关测试.exe”程序来模拟操作员站，直接抓取以太网104报文。
这个测试工具还可以检查后台是否正确安装。
使用方法如下：1．将MCU801或NWJ801的IP地址填到网关IP地址栏，然后点击“连接”2．连接成功后，点击STARTDT启动连接，将屏蔽U格式打上勾，这样监视到的均为下发及网关上送的104报文。
3．此工具可测试总召唤、召电度、对时等功能，还可以根据报文类型选择要监视的报文(遥测、遥信报文)。
(二)监视串口报文程序----串口监视.exe如果MCU801与装置通讯不正常，可以用“串口监视.exe”程序来监视串口报文。
使用方法如下：1．将MCU801的IP地址填到网关IP地址栏，然后点击“连接”2．“连接”成功后，选择要监视装置所在的“串口”，写入后需要“重启”。
3．再次“连接”即可以监视到网关下发的报文以及装置的回复报文。
(三)MCU801S配置工具----MCU801S_SET.exe与装置通讯，首先要配置串口参数及选择规约，这就要用到“MCU801S_SET.exe”来进行配置。
XMT 808 系列 智能温度控制仪表 使用说明书
XMT* 808系列 智能温度控制仪表 使用说明书（万能输入）万能输入版本2007目 录目 录 (1)安全注意标志 (3)第一章 概述 (3)第二章 技术指标 (4)2.1输入规格 (4)2.2测量精度 (4)2.3响应时间 (4)2.4调节方式 (4)2.5输出规格 (4)2.6通 讯 (4)2.7报警功能 (4)2.8隔离耐压 (4)2.9手动功能 (4)2.10电源供电 (4)2.11工作条件 (5)2.12产品认证 (5)第三章 产品选型 (5)3.1型号意义 (5)第四章 安装与接线 (5)4.1 XMT-808接线图 (6)4.2 XMTD-808接线图 (6)4.3 XMTA/E/F-808接线图 (7)4.4 XMTG-808接线图 (7)4.5 可控硅触发接线图 (8)第五章仪表面板说明 (8)5.1仪表面板图 (8)5.2面板说明 (8)第六章基本设置及操作 (9)6.1温度给定值设置 (9)6.2参数设置 (9)6.3手动/自切换 (9)6.4自整定操作 (9)6.5手动自整定 (10)1第七章功能及设置 (10)7.1操作流程图 (10)7.2参数功能说明 (11)第八章部分功能的补充说明 (16)8.1线性电流输出 (16)8.2时间比例控制 (16)8.3远传压力控制 (17)8.4热电偶冷端补偿 (17)第九章 仪表常用控制方式 (18)9.1二位式调节/仪表报警 (18)9.1.1二位式调节介绍 (18)9.1.2二位式调节举例 (18)9.2温度变送 (18)9.2.1温度变送介绍 (18)9.2.2温度变送举例 (18)9.3通讯功能 (18)9.3.1通讯功能介绍 (18)9.3.2通讯功能接线 (19)第十章 故障分析及排除 (20)附1：仪表参数提示符字母与英文字母对照表 (20)第十一章产品服务指南 (21)2安全注意标志在阅读说明书时会出现以下标志，分别表示“危险”、“注意”。
smart positionerip8001定位器操作说明书
smart positionerip8001定位器操作说明书1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。
2.接通4---20mA输入信号。
(定位器的工作电源取自输入信号，由DCS 二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：按住MODE键。
并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。
松开MODE键。
使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在-28º--- +28º之内。
角行程应用范围在-57º---+57º之内。
全行程角度应不小于25º4.切换至参数配置菜单同时按住⇧和⇩键点击ENTER键等待3秒钟，计数器从3计数到0 松开⇧和⇩键程序自动进入P1.0配置菜单。
5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。
角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心一般角位移为90º直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。
注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，易卖工控可能导致较大的非线性误差。
6.启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）：按住MODE键点击⇧键一次或多次，直到显示出“P1.1”松开MODE键。
CB801
MaxicomIntelligent Home Controller智能控制主机CB801Owner’s Manual forMaxicom Home AutomationMeasuring Meter使用說明書使用前請仔細閱讀有關指示及安全操作規程。
Before attempting to operateor adjust this product,please read theseinstructionscompletely.第 2 页共 33 页序 言感谢您选购Maxicom系列产品，这本说明书对产品有充分的描述和说明，但是为了使您更好的使用选购的产品，烦请在使用前花些时间阅读一下本手册，将会发现本产品有个更优越的性能，将更方便使用本产品。
本手册将细介绍Maxicom系列产品的智能控制主机CB801设备的使用功能特点及使用方法。
注意：本公司有权对本手册及产品设计变更的权利，若有变更，恕不另行通知。
本手册尚有缺失，欢迎赐教指正，及时与本公司联系，我们将会将的意见纳入我们下一版的修订之中。
第 3 页 共 33 页 目 录第一篇Maxicom 智能家居系统简介一． 产品概述二． Maxicom 系统结构及特点第二篇Maxicom 智能家居系统功能概述一． C B801 概述 二． C B801安防管理模式三． C B801布防延时/撤防延时/警号时间 四． C B801安防报警方式 五． C B801 设备控制方式 六． C B801电话操作指令第三篇CB801系统参数设定操作一． 时间设定 二． 铃声设定 三． 更改密码 四． 报警电话 五． 布防设定 六． 日历时钟设定 七． 高级设定第四篇技术性能参数一． 系统技术参数 二． 安防参数 三． 电话安防参数 四． 其他参数 五． 产品外形及尺寸 六． 产品部件介绍第 4 页 共 33 页七． C B801的接线示意图。
1. 安防部分2. 家电控制部分3. 电话接线部分4. M-NET 连接部分5.电源部分第 5 页 共 33 页 第一篇 Maxicom 智能家居系统介绍第一节. Maxicom 系列产品概述现在的都市居民已经摈弃了以前的住房观念，更加强调个性化的居住环境，这就对住房环境提出更高的要求；随着网络不断深入普通居民的生活中，居民已不再满足原有的生活方式；随着人们越来越关注自身的生活质量，如何保护自身的安全，使住房舒适、生活方便也已得到普遍的关注。
SIEMENS SINUMERIK 801 安装调试手册
©西门子股份公司版权所有 2008 年
没有明确的书面许可，任何人不得翻印、传播和使用本文献及其中的内 容，违者将负责赔偿损失。西门子公司享有所有版权及相关权利，包括 专利权或实用新型的申请注册权。
责任免除
经过审查，本文献的内容与其描述的软件和硬件相符合。但是仍可能存 在一些差异。因此我们不能保证它们完全一致。我们会定期审查本文献， 并在下一个版本中作出必要的修改。欢迎提出改进意见和建议。
5.3
数据保护 ………………………………………………………………………………………………… 5-8
5.3.1 机内数据保护 …………………………………………………………………………………………… 5-8
5.3.2 机外数据保护 …………………………………………………………………………………………… 5-9
4. 参数设置! čččččččččččččččččččččččččččččččččččččččč!!5.2!
!! 5/2!! OD ݬၫᒙ!čččččččččččččččččččččččččččččččččččč!!5.2! ! 5/3! ᒷࣅზᄂቶࢯ၂!čččččččččččččččččččččččččččččččč!!5.4! ! 5/4!! ݬఠ࢛ࢯ၂!čččččččččččččččččččččččččččččččččččč!!5.5! ! 5/5!! ྟሢᆡᎧनሶମᇺ!ޡݗččččččččččččččččččččččččččččččč!!5.7! !! 5/6! ኟᓞପ఼ถᒙ!ččččččččččččččččččččččččččččččččč!!5.8! !! 5/7!!!! ႋম൛௦ᇙ!ޡݗތččččččččččččččččččččččččččččččččč!!5.9! ! 5/8! ᓍᒷݬၫࢯ၂ččččččččččččččččččččččččččččččččččč!!5.22!
dsc-801刀闸接口箱技术说明书
DSC-801刀闸接口箱技术说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于DSC-801 /R1 Ver1.00版本及以上程序。
许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2009.11第一次印刷前言1、关于智能变电站传统变电站面临诸如常规互感器的动态量测范围存在局限性、缺乏统一的信息模型和信息交换模型而使电网信息共享难以实现、智能设备之间缺乏互操作、大量二次电缆对可靠性的不利影响等问题。
随着新型光电互感器技术的成熟、光通信技术和以太网智能交换技术的发展，以及IEC61850系列国际标准的颁布实施，为解决以上问题的解决提供了技术支撑，同时为智能变电站的推广应用奠定了基础。
智能变电站是变电站技术的发展方向，是坚强智能电网的建设基础和重要组成部分。
许继符合IEC61850标准体系的智能变电站自动化系统正是在上述背景下应运而生的。
IEC61850标准体系给变电站自动化技术的发展提供了有效的支撑，主要体现在建模的标准化，支持网络通信方式实现智能电子设备之间的信息交互，实现不同设备之间的互操作等。
需求的推动和技术的发展使变电站向着全数字化的方向发展，符合IEC61850的全智能变电站是发展的潮流。
许继的智能变电站产品基于成熟的软、硬件平台，信息模型和信息交换模型完全遵循IEC 61850的规范，支持互操作，其突出的特点如下：（1）数据采集数字化，采用非常规互感器提高了动态量测水平和测量精度，降低了绝缘要求，在高压系统采用节约成本效用明显；（2）一次设备智能化，IEC61850把变电站分为站控层、间隔层和过程层，过程层的智能接口可以看作是一次设备的延伸和在二次系统中的映射，便于实施精确跳合闸控制和开展设备的状态检修；（3）二次设备网络化，大量的控制电缆被数字通信网络取代，装置冗余被信息冗余取代，降低了工程造价，提高了可靠性；（4）系统建模标准化，统一的信息模型和信息交换模型解决了互操作问题，实现了信息共享，简化了系统维护、工程配置和工程实施。
智能终端说明书
台区智能配变终端TTU说明书XXXXXXXX公司目录1.概述 _________________________________________________________________ 31.1应用范围_______________________________________________________________ 31.2 产品特点 ______________________________________________________________ 32.终端结构 _____________________________________________________________ 42.1终端外观_______________________________________________________________ 42.2结构设计_______________________________________________________________ 43. 主要技术指标 ________________________________________________________ 43.1、使用环境 _____________________________________________________________ 43.2、电源工作指标 _________________________________________________________ 53.3模拟量_________________________________________________________________ 53.4功率消耗_______________________________________________________________ 54.终端功能 _____________________________________________________________ 54.1 终端基本架构 __________________________________________________________ 54.2配变监测_______________________________________________________________ 54.3状态量采集_____________________________________________________________ 64.4通讯通道_______________________________________________________________ 64.5台区设备监测___________________________________________________________ 74.6数据处理及传送_________________________________________________________ 74.7数据统计_______________________________________________________________ 74.8就地及外接设备异常指示_________________________________________________ 84.9后备电源_______________________________________________________________ 84.10自恢复________________________________________________________________ 84.11无线管理______________________________________________________________ 84.12安全防护______________________________________________________________ 85.终端端子图及指示灯定义 _______________________________________________ 95.1 终端侧面端子定义图___________________________________________________ 95.2 终端指示灯定义______________________________________________________ 105.3重载连接器接口定义____________________________________________________ 116.调试口简要说明 ______________________________________________________ 127.终端故障及解决方法 __________________________________________________ 128.装箱清单 ____________________________________________________________ 121.概述1.1应用范围台区智能配变终端安装于柱上变压器台区，具备对配电变压器0.4kV低压设备实现电能分配、电能计量、无功补偿以及供用电信息的自动测量、采集、保护、监控及安全防护等功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 电源电压：110V～240V AC/DC 3.2 计数周期：1min ～99h59min 3.3 间隔时间：1min ～9999min 3.4 计数范围：1～9999 3.5 输入信号：DC110V、DC220V
4.外形尺寸及安装方式:
4.1 外形尺寸：72×72×113mm (长×宽×高) 。 4.2 开孔尺寸：68×68mm (长×宽) 。 4.3 面板嵌入式安装。
5.操作面板说明:
5.1 显示： 5.1.1 第一行 4 位 LED 显示值为已计时时间。 5.1.2 第二行 4 位 LED 显示值为当前计数次数。 5.2 按键： 5.2.1 【ＲET】键：复位清零键，用于计数清零并重新开始计时计数，按 5 秒
后自动复位。 5.2.2 【SET】键：设定/查看键，用于进入设定/查看参数设置模式， 按 5 秒后自动进入设置状态。 5.2.3 【∧】 键：参数调整键，用于切换设置数字。 5.2.4 【＞】 键：移位键，用于切换进入不同参数设置状态。 5.3 指示灯: 5.3.1 Power：电源指示灯，加工作电源时灯亮。 5.3.2 Pro：程序设置灯，参数设定时灯亮。 5.3.3 Out：报警输出灯，继电器动作时灯亮。
2.产品功能:
2.1 计数周期：装置开始计数后，当计数累计时间达到此设置值时，装置自动 清零后重新开始计时。出厂默认设置为 24 小时。 2.2 设定次数：当计数周期内累加计算得到端口的电平输入超过此设定值时， 发送报警信号（开关量形式输出）。出厂默认设置为 20 次 2.3 间送 报警信号（开关量形式输出）。出厂默认设置为 0 分钟。
4 次后开始报警次数设置，此时【Pro】灯亮。使用【►】移动设置 位，使用【∧】切换设置数字。设置单位为次，最大设置次数 9999 次。
6.3 间隔时间：按【SET】键 5 秒后进入循环设置模式，按【＞】键
8 次后开始报警次数设置，此时【Power】、【Pro】灯均亮。使用【＞】 来移动设置位，使用【∧】切换设置数字。设置间隔时间单位为分， 最大设置间隔时间为 9999 分。
7.产品接线图:
单位：西安凯盛电力设备有限公司 电话：029-88243566
PM801 智能监测装置
产 品 说 明 书
西安凯盛电力设备有限公司
1.概述:
PM801 智能监测装置采用目前世界上最先进的可编程微处理器芯片，具有 功能强大，结构简单，工作可靠等优点。装置可按预置计数计时及输出，可广 泛用工业、化工、医疗和科研等领域的计数监测和控制中。
6.参数设定:
6.1 计数周期：按【SET】键 5 秒后进入循环设置模式，同时开始计 数周期设置，此时【Power】灯亮。使用【＞】移动设置位，使用【∧】 切换设置数字。其中前两位显示单位为小时，后两位显示单位为分, 最大设置时间为 99 小时 59 分 。
6.2 报警次数：按【SET】键 5 秒后进入循环设置模式，按【＞】键
