(word完整版)2018初中物理电学拔高训练

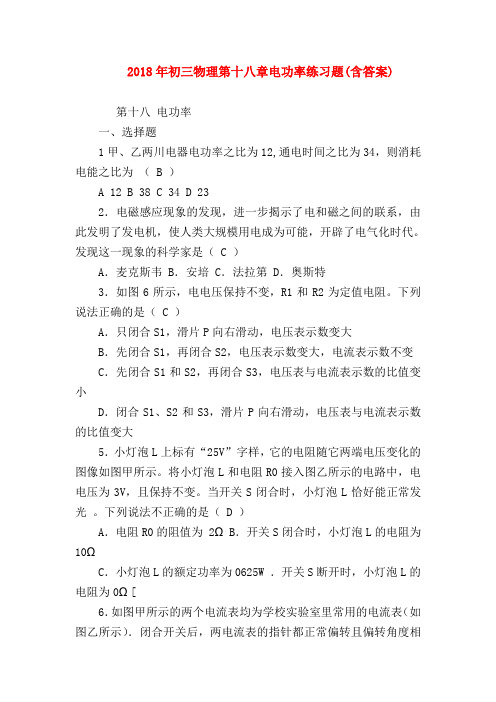

【初三物理试题精选】2018年初三物理第十八章电功率练习题(含答案)
2018年初三物理第十八章电功率练习题(含答案)
第十八电功率
一、选择题
1甲、乙两川电器电功率之比为12,通电时间之比为34，则消耗电能之比为（ B ）
A 12
B 38
C 34
D 23
2．电磁感应现象的发现，进一步揭示了电和磁之间的联系，由此发明了发电机，使人类大规模用电成为可能，开辟了电气化时代。
发现这一现象的科学家是（ C ）
A．麦克斯韦 B．安培 C．法拉第 D．奥斯特
3．如图6所示，电电压保持不变，R1和R2为定值电阻。
下列说法正确的是（ C ）
A．只闭合S1，滑片P向右滑动，电压表示数变大
B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
5．小灯泡L上标有“25V”字样，它的电阻随它两端电压变化的图像如图甲所示。
将小灯泡L和电阻R0接入图乙所示的电路中，电电压为3V，且保持不变。
当开关S闭合时，小灯泡L恰好能正常发光。
下列说法不正确的是（ D ）
A．电阻R0的阻值为 2ΩB．开关S闭合时，小灯泡L的电阻为10Ω
C．小灯泡L的额定功率为0625W ．开关S断开时，小灯泡L的电阻为0Ω[
6．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相。
【全国通用】2018届中考物理：电能与电工的应用专项练习含答案
电能与电工的应用一、单选题(本大题共15小题，共30.0分)1. 如图，是某液晶彩电的铭牌，下列说法正确的是（ ）A. 该彩电正常工作时，1s 内消耗250W 电能B. 1度电可供彩电正常工作4hC. 该彩电只能接在240V 电压下使用D. 与60W 的灯相比，它消耗电能快 2. 关于家庭电路说法正确的是（ ）A. 空气开关“跳闸”一定是出现了短路B. 台灯的开关和灯泡是串联连接的C. 电能表是测量电功率的仪表D. 同时工作的用电器越多，总电阻越大3. 关于测量工具的使用，下列说法正确的是（ ）A. 常用体温计可以放在沸水中消毒B. 刻度尺测量时，应估读到分度值的下一位C. 量筒读数时，视线应与液面垂直D. 电能表可以直接测量家用电器的电功率4. 小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（ ）A. 在这三个用电器中，电烤箱正常工作时的电压最高B. 在这三个用电器中，电视机正常工作时的电压最低C. 正常工作时，通过电烤箱的电流大于通过电视机的电流D. 在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多5. 如图与电有关的设备中，下列说法正确的是（）A. 甲图中的电能表是用于测量用电器电功率的仪表B. 乙图中三角插头的其中一个脚与用电器金属外壳连接C. 丙图中无人机的电动机在工作时将机械能转化为电能D. 丁图中POS 机检测头利用的电磁感应原理是安培首先发现的 6.关于如图仪器的用途，错误的是（ ）A.测量电功率B.测量温度C.测量时间D.测量长度7. 下列器材中能直接测出电功的是（ ） A. 电流表 B. 电压表 C. 电能表 D. 验电器 8. 小军和姐姐一起去买电饭煲，当他们选择某一品牌的电饭煲时，发现有800W 和1200W 两种功率可选，如图是他们针对买哪一款更省电的问题出现的不同意见．在将相同质量的水升高相同的温度的前提下，下列说法正确的是（ ）A. 不考虑热损失，800W 和1200W 消耗电能一样多B. 考虑热损失，800W 的消耗电能一定较少C. 因为1200W 的电饭煲功率较大，则消耗的电能一定较多D. 虽然800W 的电饭煲功率较小，但消耗电能不一定慢 9. 如图是直流电动机提升重物的示意图，电源电压为110V 且保持不变，电路中的电流是5A ，质量为50kg 的重物在电动机带动下以0.9m/s 的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是（g 取10N/kg ）（ ） A. 2Ω B. 22Ω C. 10Ω D. 4Ω 10. 如图是某型号手机电池的铭牌，该手机正常通话时平均电流为100mA ，待机时平均电流为lOmA ．下列说法错误的是（ ）A. 该手机电池的容量也可以标记为1700mAhB. 该手机电池理论上只能维持连续正常通话15hC. 该手机电池理论上可让手机待机一周D. 电池的电极设计为向里凹陷，可以防止电池与硬币等金属物体接触引起短路11. 家庭电路中，电能表可以直接测量（）A. 电功率B. 电阻C. 电流D. 电功12. 下列估测符合实际的是（）A. 一个中学生的身高大约160mB. 成年人步行的速度大约1km/hC. 1kW•h的电能可以使一盏日光灯亮25hD. 太阳光从太阳到地球大约需要时间80s13. 甲乙两个用电器并联在同一电源上，甲的电阻是乙的3倍，则在相同的通电时间内，通过甲乙两个用电器的电功之比是（）A. 2：3B. 2：1C. 9：2 D. 1：314. 飞碟人体感应灯，利用人体红外线自动感应控制原理，当人走进照明范围可自动开启，人离开后自动关闭．质量为160g，可使用3M胶粘于墙壁上，该灯的功率为2W，使用1200mAh锂电池供电，额定工作电压为6V．下列说法正确的是（）A. 该灯通过感应人体发出的红外线，驱动LED灯发光，无法通过真空范围驱动B. 灯紧贴在竖直墙壁上利用了大气压强C. 当灯贴于竖直墙壁静止时，受到墙壁的摩擦力为0ND. 该电池可供灯泡持续工作3.6h15. 如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A. 电压表示数不变B. 电压表与电流表的示数比值不变C. 电流表示数变小D. 在相同时间内，电路消耗的电能变小二、多选题(本大题共1小题，共3.0分)16. 下列说法中正确的是（）A. 电源是提供电压的装置，有电源的电路中就有电流B. 金属导线中的自由电子定向移动一定形成了电流C. 超导体在低温时电阻变为零，故超导材料适合做输电线D. 电能表在家庭电路中可以直接测量正在使用的用电器的总电功率三、填空题(本大题共14小题，共28.0分)17. 家庭电路中的各用电器之间是______连接的（选填“串联”或“并联”），它们消耗的电能用______表测量；标有“220V25W”字样的白炽灯甲和标有“110V25W”字样的白炽灯乙，分别在额定电压下工作时，他们的亮度______（选填“相同”或“不同”）．18. 教室里日光灯两端的电压为______伏，日光灯与投影仪是______连接的（选填“串联”或“并联”），关闭几盏灯后电路中的总电阻将______（选填“变大”、“变小”或“不变”）．额定功率为0.04千瓦的日光灯正常工作5小时，耗电______度，消耗的电能用______表测量．19. 家庭耗电量用______表测量，一度电可以供额定功率40瓦的电灯正常工作______小时．20. “220V40W”的电灯，2度电可正常工作______小时．如果把它接在110V的电源上，其实际功率为______．21. 白炽灯上标有“220V 40W”字样，表明该灯正常发光时两端的电压是______V，灯丝的电阻为______Ω，正常发光______h消耗1kW•h 的电能．22. “220V100W”的白炽灯与“220V20W”的节能灯正常工作时的亮度相当．若两灯都正常工作，分别消耗1kW•h的电能，节能灯比白炽灯多工作______h．23. 松下M7型摄像机的随机蓄电池的容量是“12V5000mA•h”这样的蓄电池充好电后，能释放的最大电能为 ______ J．输出电压为6V，以100mA向外供电，可以连续工作 ______ h．24. 电冰箱使用时外壳一定要 ______ ，以保证安全，夏天，为了节能，可将冰箱的设置温度适当调 ______ （高/低），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2kW•h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 ______ h．25. 小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它充满电后存储的电能为 ______ J；经查，该手机的待机电流为15mA，则该手机最长待机时间为 ______ h．26. 如图所示为四旋翼无人机，它是一种能够垂直起降的小型遥控飞行器，目前在拍摄调查、无人配送等方面得到越来越广泛的应用．若该机所需的能量是由一块输出电压为15V，容量为5000mA•h的电池提供，若电能的80%用于飞行，飞行时的实际功率为100W，则该机最多能飞行的时间是 ______ h．27. 若10 秒内通过某导体横截面的电荷量为 3 库，电流所做的功为9 焦，则通过导体的电流为______ 安，此时导体两端的电压为 ______ 伏．若将导体两端的电压增大6伏，导体的电阻是 ______ 欧．28. 我国远距离送电采用了 ______ （选填“高压”或“低压”）送电的方式，家庭耗电量用 ______ 表测量，一度电可以供额定功率40 瓦的电灯正常工作 ______ 小时．29. 某小型风力发电机每小时可发电5kW•h，合 ______ J，这些电能可使电功率为100W的照明灯连续正常工作 ______ h．30. 2012年10月1日起，我国分阶段逐步禁止进口和销售普通照明白炽灯，并将在2018年淘汰白炽灯．节能灯比同光效的白炽灯节能60%～80%，且使用寿命长．一只标有“220V 60W”的白炽灯，正常发光时1kW•h的电能，可供它正常发光 ______ h；可供光效相同的“220V 15W”的节能灯正常发光 ______ h．四、实验探究题(本大题共6小题，共36.0分)31. 如图甲所示，物体A的长度为______cm；图乙所示电能表的示数为______kw•h；图丙所示电阻箱的示数为______Ω．32. 根据下列两个实验，回答相关问题：（1）电流做功的过程是把电能转化为其他形式能的过程，一般情况下电流做功的多少我们无法直接观察出．小明同学为了“探究影响电流做功的因素”，设计了如图1所示的实验，通过此实验可以较形象的比较出电流做功的多少．该实验是通过观察______比较电流在不同情况下做功多少的，此过程中是把电能转化为______能；将滑动变阻器的滑片P向左调节时，电流表和电压表的示数都变大，相同时间内物体被吊起的高度也变大了，这说明______．（2）实际生活中，用电器接通电源后，都伴有热量的产生，小明在“探究电流通过导体产生热量的多少与什么因素有关”时，采用了如图2所示的实验装置，其中a、b、c、d四个相同的容器密闭着等量空气并与U形管紧密相连，实验前U形管两端液面相平，将1、2和3、4导线分别接到电源两端．在实验过程中，通过观察U形管中______的变化来比较电流通过电阻丝产生热量的多少：图甲所示的装置是用来研究电流通过电阻丝产生的热量与______的关系，图乙所示的装置是用来研究通过电阻丝产生的热量与______的关系，综合分析图甲乙两装置的实验现象，可以得出的结论是______．33. 利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是 ______ 联，选择这种连接方式是为了控制 ______ 相同．两只灯泡工作时的电阻要 ______ （选填“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象 ______ ．34. 如图是“探究影响电流做功多少的因素”的电路之一：（1）实验设计利用了能量转化的原理，即电流在做功过程中 ______ 能转化为内能和光能．（2）电路中两灯泡的规格应 ______ （选填“相同”或“不同”）．实验时，可以根据______ 比较相同时间内电流做功的多少．（3）如图所示电路，可探究电流做功多少与 ______ 的关系．（4）小明学了电功率知识后，将标有“12V6W”灯泡L1和“6V4W”灯泡L2按如图电路连接，再接入电流表．经分析，可判断 ______ 能正常发光（填L1、L2或L1和L2），此时另一个灯泡的实际功率为 ______ W（不考虑灯丝阻值的变化）．（5）请你设计“探究电流做功多少与电流大小是否有关”的电路图．35. 微波炉是人们用来加热食品的常用灶具．微波是一种高频电磁波，能穿透陶瓷器、玻璃、耐热塑胶等材料，微波炉所使用的微波频率为2450MHz．（1）为了用电安全，微波炉应该使用 ______ （两脚/三脚）插头．（2）用微波炉加热饭菜时，应选用 ______ （不锈钢/铁/玻璃）容器来加热，加热过程中是将 ______能转化为内能．（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：A．在杯中装有质量为m的冷水，测出水的初温为t0；B．把杯子放进微波炉，并选择高温档；C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数n；D．加热结束后，迅速测出水的末温t．①以上实验中，还缺少一个步骤，请你补上这个步骤： ______ ．②电能表指示灯闪烁一次，用电器消耗的电能E0= ______ J．（保留一位小数）③微波炉热效率的表达式η= ______ ．（用字母表示）36. 仔细观察以下实验装置图，请在题中空格处填入相应的内容．（1）图a中的实验可以探究研究电流做功与 ______ 的关系，实验中根据 ______ 来比较相同时间内电流做功的多少．（2）图b说明：迅速变化的电流周围可产生 ______ ；（3）图c所示，滚摆实验的主要目的是研究动能和势能的相互转化，实验过程中，同学在观察滚摆高度变化时，还要观察滚摆 ______ 的变化．（4）如图d所示的实验来研究电磁现象，当他闭合开关后，发现小磁针发生了偏转，这说明电流的周围存在着 ______ ．五、计算题(本大题共13小题，共104.0分)37. 2017年12月2日，一声令下，深圳无人驾驶公交正式上路了，这是中国首次，全球首例在开放道路上进行无人驾驶．下面是无人驾驶公交车的部分参数，请回答下面问题．（1）蓄电池充满一次电，以额定功率行驶，可以行驶多少时间？（2）若汽油的热值是3.2×107J/L，那么行驶500km，汽油完全燃烧放出的热量是多少？电机额定功率180kw蓄电池容量900kw•h最高车速100km/h油耗25L/100km38. 三峡水利枢纽工程是长江流域治理开发的关键工程，是中国规模最大的水利工程．枢纽控制流域面积三峡水利枢纽工程是长江流域治理开发的关键工程，这是中国规模最大的水利工程．该枢纽控制流域面积1.0×106km2，占长江流域面积的56%，坝址处年平均流量为Q=4.51×1011m3．水利枢纽的主要任务包括防洪、发电、航运三方面．在发电方面，三峡电站安装水轮发电机组32台、电源机组2台，总装机容量（34台发电机组同时工作的总发电功率）为P=2.25×107kW，年平均发电量约为W=1011kW•h．该工程已于2009年全部竣工，电站主要向华中、华东电网供电，以缓解这两个地区的供电紧张局面．阅读上述材料，解答下列问题（水的密度ρ=1.0×103kg/m3，g取10N/kg）：（1）若三峡电站上、下游水位差平均按h=110m计算，试推导三峡电站将水的势能转化为电能的效率η的公式，并计算出效率η的数值．（2）若34台发电机组全部发电，要达到年发电量的要求，每台发电机组平均发电时间t为多少天．39. 下表是小华同学在实验中记录的实验数据．请根据表格中的数据归纳出电功W和电压U的关系：W=______．U/V 3.9 3.8 3.7 3.6 3.5 3.4W/J 4.2 4.4 4.6 4.8 5.0 5.240. 两轮自平衡电动车作为一种新兴的交通工具，倍受年轻人的喜爱（如图所示）．下表是某型号两轮自平衡电动车的主要技术参数．整车质量20kg锂电池电压48V锂电池容量12A•h电动车额定电压48V电动机额定功率350W（1）图中小景的质量为40kg，轮胎与地面的总接触面积为0.01m2，求地面受到的压强（g取10N/kg）（2）若电动机以额定功率工作，求锂电池充足一次电最多可骑行的时间（精确到0.1）（3）锂电池充足电后，电动车在平直的公路上匀速行驶，受到的平均阻力为96N，最多能连续行驶17.28km，求电动车工作的效率．41. 节能环保，绿色出行，混动汽车成为发展方向．王老师家买了一辆油电混合动力轿车，额定输出功率是80kW．当王老师驾驶该车仅凭汽油动力在平直公路上以v1=90km/h匀速行驶时，看到前方50m处有超速违章拍照装置（限速70km/h），在保持输出功率不变的情况下，立即启动充电装置给电池充电，达到使轿车减速的目的，轿车行驶3s后，速度减为v2=70km/h，在这一段时间内，轿车的平均速度为v=72km/h，发动机输出功率的80%用于充电，充电效率为50%．轿车在上述过程中所受阻力保持不变．（1）求轿车所受阻力的大小；（2）用过计算判断轿车是否会因为超速而被拍照；（3）若将上述过程充电所获电能全部用来维持90km/h匀速行驶，求轿车行驶距离．42. 阅读短文，回答问题：扫地机器人扫地机器人是一款能自动清扫的智能家用电器，如图所示．机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒，其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物．充电座两侧有二个像海豚和蝙蝠一样导航的信号发射和接收装置，当剩余电量减为电池容量的20%时，机器人在充电座的引导下会主动寻找充电器充电．表一为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．额定工作电压12V 额定功率30W电池容量2500mAh 工作噪音＜50dB（1）机器人工作时，主机内部的气压 ______ （选填“大于”、“小于”或“等于”）大气压而产生吸力．若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离约为 ______ cm．（设超声波在空气中的传播速度为340m/s）（2）采用凸凹材质的轮皮，可增大机器人与地面间的 ______ ，机器人返回自动充电是依据 ______ （选填“红外线”或“超声波）导航的．（3）该机器人正常工作时的电流为 ______ A；充满电后至下一次自动充电前能够连续正常工作的最长时间为 ______ h．43. 寒冷的冬天，孝顺的小茜用自己平时积攒的零花钱给奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：（1）该“暖手宝”正常工作时的电流和电阻各是多少？（2）该“暖手宝”正常工作5分钟产生的热是多少？（3）在奶奶家，到晚上用电高峰小茜再次给“暖手宝”加热时，发现加热时间明显比白天长．聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了160转．请你帮小茜计算出这时她奶奶家实际电压是多少？（不考虑温度对电阻的影响）产品名称暖手宝产品货号QB32额定功率484W额定电压220V通电储热5～8分钟电源线长约80cm暖手宝直径约220mm44. 某校生物小组的同学为了探究一项技术，使一种名贵的花生在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W（设电能全部转化为内能）．（1）电发热体不采用220V的电压而用36V电压供电的考虑是什么？（2）采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，绕制成的电发热体，正常工作时的电阻应为多大？（3）同学们在实验里用两节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果．用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常．请你猜想产生这种情况的原因可能是什么？45. 一个标有“220V100W”字样的灯泡L1，求：（1）1度电可供该灯泡工作多少小时？（2）若将灯接入110V电路中，它的实际功率为多少？46. 近几年环保低碳风劲吹，混合动力汽车已成为车展上的“常客”．2010年3月，我国自行研制的一款混合动力汽车也在北京车展上展出．混合动力汽车启动时，内燃机并不工作，动力电池通过驱动电机向车轮输送能量；当高速行驶或动力电池储存电能过低时，内燃机启动，既可以向车轮输送能量，也可以同时给动力电池充电；当车辆需要全力加速时，内燃机和动力电池还可以同时给动力电池充电；当车辆需要全力加速时，内燃机和动力电池还可以同时向车轮输送能量．（1）该混合动力汽车启动时，若驱动电机两端的电压为250V，通过的电流为80A，则驱动电机的电功率为多大？（2）该混合动力汽车所用的磷酸铁锂动力电池可储存的最大电能为2.88×107J，若充电电压为320V，充电电流为50A，则对动力电池充电的时间最长为多少？（充电时无能量损耗）（3）该混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的一半转化为牵引力做功和给动力电池充电，其中动力电池储存的电能增加了7.2×106J，试求汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）47. 《2013-2017年中国风光互补路灯行业发展前景与投资预测分析报告》数据显示，我国现有城乡路灯总数约有2亿只，并以每年加20%的速度增长，我国有丰富的风能及太阳能资源路灯作为户外装置，两者结合做成风光互补路灯，无疑给国家的节能减排提供了一个很好的解决方案．如图为某公司生产的风光互补LED路灯外形图和电路原理图，每套路灯的部分部件及参数如下表．部件名称单位数量型号太阳能电板套 1 24V 280W风力发电机台 1 24V 300W蓄电池只 2 12V 120AhLED灯只 2 24V 60W（1）该灯电路中，两只LED灯的连接方式是 ______ （选填“串联”或“并联”）．（2）两只LED灯正常发光时，通过光控开关S的电流为 ______ A．（3）国家发改委提供的数据显示，每燃烧1t标准煤可以发电3000kW•h，排放二氧化碳2.61t．假如传统路灯消耗的电能来自燃烧标准煤发电，用此套路灯替换400W、每天工作10h的传统路灯，则每套路灯1年（365天）可减少 ______ t二氧化碳的排放．（4）假如蓄电池充满电后太阳能电板和风力发电机都停止工作，则消耗蓄电池一半的电能（设蓄电池对外供电时其电压不变）可使2只LED 灯正常发光 ______ h．48. 如图1所示是某电吹风的铭牌，它的工作原理如图2所示．（R为电热丝，M为电动机）（1）当电吹风正常工作且吹热风时，若它消耗的电能为0.098kW•h，则它工作了多少小时？（2）当电吹风正常工作且吹热风时，流过电热丝的电流为多大？（3）电热丝的阻值为多大？（电热丝阻值随温度的变化不计）49. 近几年环保低碳风劲吹，混合动力汽车已成为众车展上的“常客”．我国自行研制的一款混合动力汽车也在北京车展上展出．（1）该混合动力汽车启动时，若驱动电机两端的电压为250V，通过的电流为80A，则驱动电机的电功率为多大？（2）该混合动力汽车所用的磷酸铁锂动力电池可储存的最大电能为2.88×107J，若充电电压为320V，充电电流为50A，则对动力电池充电的时间最长为多少？（充电时无能量损耗）（3）该混合动力汽车在平直公路上以72km/h匀速行驶10min后，其内燃机消耗了汽油1.2kg，假设汽油完全燃烧所释放能量的25%转化为牵引力做功，试求汽车牵引力做的功是多少J？汽车受到的阻力是多大？（汽油的热值q=4.6×107J/kg）六、综合题(本大题共1小题，共10.0分)50. 某电热杯中有甲、乙两根电热丝，只将甲电热丝接到电源上时，烧开一杯水需要的时间为t1；只将乙电热丝接到电源上时，烧开同样的一杯水需需要的时间为t2．若R甲＞R乙，则t1______t2则（填“＞”、“＜”或“=”）．证明若将甲、乙并联起来接到电源上时，烧开同样的一杯水需要的时间为（设电源电压不变，不计热量损失）．2018届中考物理专项练习--电能与电工的应用（含答案、全国通用）【答案】1. B2. B3. B4. C5. B6. A7. C8. A9. D 10. B11. D 12. C 13. D 14. D 15. B16. BC17. 并联；电能；相同18. 220；并联；变大；0.2；电能19. 电能；2520. 50；10W21. 220；1210；2522. 4023. 2.16×105；10024. 接地；高；825. 39960；20026. 0.627. 0.3；3；1028. 高压；电能；2529. 1.8×107；5030. 16.7；66.731. 3.10；5918.6；201032. 物体被提升的高度；机械；当时间相同时，电压越大，通过的电流越大，电流做功越多；液面高度；电阻大小；电流大小；电流通过导体产生热量与通过导体的电流和电阻大小有关，通过导体的电流越大，导体的电阻越大，产生的热量越多．33. 并；灯泡两端的电压和通电时间；不同；电流表示数较大的支路灯泡较亮34. 电；不同；灯泡的亮度；电压；L1；2.2535. 三脚；玻璃；电；关闭家内其他用电器，只让微波炉工作；1.125×103；36. 电压；灯泡的亮度；电磁波；速度；磁场37. 解：（1）由参数表知，蓄电池容量为900kw•h，电机额定功率是180kw，根据P=可得蓄电池充满一次电，以额定功率行驶，可以行驶时间：t===5h；（2）由表格数据知油耗25L/100km，所以行驶500km需要的汽油体积：V==125L，所以汽油完全燃烧放出的热量：Q=Vq=125L×3.2×107J/L=4×109J．（1）蓄电池充满一次电，以额定功率行驶，可以行驶5h；（2）行驶500km，汽油完全燃烧放出的热量是4×109J．38. 解：（1）年平均流水量总重：G=mg=ρVg=1．O×103kg/m3×4.51×1011m3×10N/kg=4.51×1015N，流水年平均做的总功W水=Gh=4.51×1015N×110m=4.961×1017J，年平均发电量W=1011kW•h=3.6×1017J，三峡电站将水流的势能转化为电能的效率为η===0.726=72.6%；（2）平均发电时间t===4444.4h=185天．答：（1）三峡电站将水的势能转化为电能的效率为72.6%；（2）每台发电机组平均发电时间t为185天．39. 12J-2J/V×U40. 解：（1）小景骑车时对地面的压力：F=G总=（m车+m人）g=（20kg+40kg）×10N/kg=600N，地面受到的压强：p===6×104Pa；（2）锂电池充足一次电储存的电能：W电=UIt=48V×12A×3600s=2.0736×106J，由P=可得，最多可骑行的时间：t′==≈5924.6s；（3）电动车在平直的公路上匀速行驶处于平衡状态，受到的牵引力和阻力是一对平衡力，则牵引力F=f=96N，牵引力做的功：W=Fs=96N×17.28×103m=1.65888×106J，电动车工作的效率：η=×100%=×100%=80%．答：（1）地面受到的压强为6×104Pa；（2）锂电池充足一次电最多可骑行的时间为5924.6s；（3）电动车工作的效率为80%．41. 解：（1）汽车匀速行驶的速度为：v1=90km/h=25m/s；由P=Fv可得阻力：f=F===3200N；（2）在这一段时间内，轿车的平均速度为v=72km/h=20m/s，由v=可得，这段时间内汽车通过的距离为：s=vt=20m/s×3s=60m＞50m，故会被拍照；（3）上述过程充电所获得的电能：W电=Pt×80%×50%=8×104W×3s×80%×50%=96000J；获得的电能全部用来维持90km/h匀速行驶，则牵引力所做的功：W=W电=96000J，由W=Fs可得，汽车行驶距离：s====30m．答：（1）轿车所受阻力的大小为3200N；（2）会被拍照；（3）轿车行驶距离为30m．42. 小于；17；摩擦；超声波；2.5；0.843. 解：（1）由表中数据可知，暖手宝”的额定电压为220V，额定功率为484W，由P=UI得，正常工作时的电流：I===2.2A，电阻：R===100Ω；（2）该“暖手宝”正常工作5分钟产生的热量：Q=W=Pt=484W×5×60s=1.45×105J；（3）电能表参数4000r/kW•h的含义为：电能表转盘每转4000圈耗电1kW•h，则单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了160转，则消耗的电能：W实=×160kW•h=0.04kW•h，暧手宝的实际功率：P实==0.4kW=400W，根据P=，她奶奶家实际电压：U实===200V．答：（1）该“暖手宝”正常工作时的电流为2.2A，电阻是100Ω；（2）该“暖手宝”正常工作5分钟产生的热是1.45×105J；（3）小茜计算出这时她奶奶家实际电压是为200V．44. 解：（1）从用电安全考虑的．因为温室内空气潮湿，绝缘体的绝缘性能下降，为了不发生触电事故，而要用不高于安全电压的电压，即要用36伏的电压；（2）R===6.48Ω．答：发热体的电阻为6.48Ω；（3）两节干电池的电压为3V，测量时电阻丝的功率不大，温度不会上升，而制成电热丝后，温度升高了，电阻变大了，由公式P=可知，实际功率会变小．。
2018中考物理电学实验题专题练习(使用)
2018中考物理电学实验题专题练习(使用)一．探究电流与电压电阻关系1．在探究“电流与电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干．（1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态．（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上．（3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移动．（4）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因____ _____．（答出一种情况即可）（5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：实验结论：；电阻R/Ω5 10 15电流I/A 0.60.30.2（6）本实验采用的方法是_________，利用该电路还能完成的实验有：____ _____（答出1个实验名称即可）．2．在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示．（1）在探究“电流与电压的关系”实验中：①闭合开关前，要将滑动变阻器滑片移至________（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和____ _____的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验．（2）在探究“电流与电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和_________ 的作用；②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向______（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为 2.5V，同时记下电流表的示数；③若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有Ω的滑动变阻器；④根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，小明由图象得出的结论是：．3．图甲是探究“电流与电阻的关系”的实物电路（滑动变阻器的规格为“20Ω 2A”），实验时：（1）拆接电路，开关应________（选填“断开”或“闭合”）；（2）现在a、b间接入5Ω的电阻，调节滑动变阻器，使电压表示数如图乙所示，则电阻R两端为_______ V；的电压U1（3）在a、b间改接10Ω的电阻，调节滑动变（选填“大于”“小阻器，使得电压表示数_____U1于”或“等于”）；（4）若想利用该实验装置来测量额定电压为3.8V、电阻为10Ω的小灯泡的额定功率，除了在a、b间改接小灯泡外，还必须对电路做的改动有：．4．小强为探究“电流与电阻的关系”，设计了如图所示的电路图，采用的器材有：电源（电压3V不变）、标有“20Ω 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．（1）连接完电路，闭合开关前，滑动变阻器的滑片p应置于阻值最端（选填“大”或“小”）．（2）闭合开关，发现电流表指针反向偏转，则说明电流表正、负接线柱_________．（3）故障排除后，小强将5Ω电阻接入电路中，移动变阻器的滑片P使电压表的示数为1V，记录此时电流表示数；用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数__V时再记录此时电流表示数．（4）他能否用15Ω电阻继续完成实验：（选填“能”或“不能”）．理由是： ．5．在探究“电流与电阻的关系”的实验中有如下实验器材：电源（4.5 V ），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R 1“20Ω 1A ”，滑动变阻器R 2“50Ω 1A ”，导线若干．（1）小明连接电路如图，请在图中用笔画线代替导线帮他将实验电路连接完整；（2）电路连接完整后，小明闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是 ；（3）纠正错误后，小明先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5 V ，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表中的实验数据；电阻 5 10 15电流（A）0.3 0.150.1（4）将5Ω电阻换成10Ω电阻后，闭合开关，应将滑动变阻器的滑片向（选填“左”或“右”）移动，当观察到电压表示数为 V时，才能记录电流表示数；（5）实验中小明应选择的滑动变阻器是（选填“R1”或“R2”），多次移动滑动变阻器滑片的目的是．（6）通过上述实验得出的结论是．6．小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，滑动变阻器一个，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干．请你和他一起完成下列实验：（1）小宇选用器材时发现电流表指针如图甲所示，他应该；在连接实物电路的过程中，开关要．（2）小宇连成如图乙所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上划“×”，并画出正确的连线．（3）改正错误连接后，闭合开关，移动滑片P 观察两表的示数，为了记录相关的实验数据，请你帮他设计记录数据的表格．（4）在实验过程中，控制定值电阻两端的电压为2V不变，当小宇用20Ω的定值电阻替换了15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，原因是．（5）小宇在实验时，用额定电压为“2.5V”的小灯泡L1替换定值电阻，想测量L1的额定功率，可是不慎电压表掉在地上摔坏了，老师又给他提供了一个标有“2.5V 1.25W”的小灯泡L2和两个开关S1、S2，让他设计测量方案，他灵机一动，设计了如图丙所示的电路图，同样完成了实验，请你将下列实验过程补充完整；①（填S、S1、S2的通断情况），调节滑动变阻器的滑片，使电流表示数为A；②（填S、S1、S2的通断情况），保持滑动变阻器的滑片位置不变，记录电流表的示数为I；③小灯泡L1额定功率的表达式P额= ．7．李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议李明改线．①请在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：（具体说明是什么影响）．（2）李明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指示如图（丙）所示，则电流表的读数是 A，连接电路的电阻R的阻值是Ω．（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向（选填“左”或“右”）移动；当定值电阻为10Ω，移动滑动变阻器滑应接入电路的阻值为Ω．8．张明利用下图所示的电路做“探究通过导体的电流与导体电阻的关系”的实验．他使用的器材有：两节新干电池，三个定值电阻：R1=5Ω、R2=10Ω、R3=20Ω，标有“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．（1）电路中滑动变阻器的作用是（答出一条即可）．（2）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数．①小明将用R2替换R1接入电路，接下来他应该进行的操作是，读出电流表的示数②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到 1.5V．经查，电路连接无误，各元件均完好．请找出一种可能的原因．③在不改变电路的前提下，针对②中的问题，怎样改进该实验，请写出你的办法．9．在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为 A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．10．探究通过导体的电流与电压、电阻的关系实验（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；实验次数1 2 3 4 5电压U/V 1.1.52.3.电流I/A 0.2.3.4.5.6（2）伟伟正确、规范完成连接后，闭合开关，将滑动变阻器滑片从一端调节到另一端，并得到多组电流、电压值（如表格），当电流表示数为0.5A时电压表示数如图乙所示，其值 V．根据表格数据分析可得出结论：；（3）伟伟进一步分析表格中数据很快求出了电源电压为 V，滑动变阻器最大阻值为Ω；（4）伟伟将原电路中滑动变阻器换成标有“20Ω 2A”另一滑动变阻器，继续探究电流与电阻关系，实验中始终保持电压表示数为2V，则所选用的定值电阻阻值不能超过Ω；（5）将图甲电路中定值电阻换成额定电压为2.5V的小灯泡，进行多次实验后画出了灯泡的U ﹣I图象如图丙所示，则该灯泡的额定功率为W．11．在“探究电流跟电阻关系”的实验中，小明设计的实验电路图如图甲所示，已知电源电压恒为3V不变，滑动变阻器上标有“15Ω 1A”字样．（1）请用笔画线代替导线，按电路图将乙图所示的实物电路补充完整；（2）小明连接完最后一根导线后就发现电流表和电压表都有示数，造成上述现象的原因分别是_________ ；（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为 1.5V，读出并记下电流值；断开开关再将5Ω的电阻改接成10Ω的电阻，闭合开关后发现电压表示数大于 1.5V，于是他下一步的操作是：将滑动变阻器的滑片向_________ （左/右）移动，使电压表示数为1.5V并记下电流值；可当他再将10Ω的电阻改接成20Ω的电阻重复上述实验时，却发现无论如何电压表的示数总是大于 1.5V，其原因是；（4）此实验得到的结论是．12．图甲是某同学探究电流与电阻的关系的电路图（1）根据图甲将图乙所示的实物图连接起来；（2）图丙是某同学第一次记录实验数据时电压表和电流表的示数，它们分别是A，V；（3）如果将第一次实验中的定值电阻换成12Ω的电阻后，为了完成实验，则应将滑动变阻器的滑片向滑动．13．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）电路连接无误后，闭合开关，电流表指针几乎不发生偏转，电压表指针有较大的偏转，请帮他找出下列可能故障的原因．（填下列故障原因的代号）A．电阻短路 B．电源接触不良 C．电阻断路 D．电压表没有接好（3）排除故障后，同学们在实验中，一位同学首先设定电阻两端的电压为2.5V，在接5Ω的电阻后，闭合开关，将滑片向（选填“A”、“B”）移动，把电压调到2.5V后，读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻．他认为这样操作简捷高效．那么，①电压表示数会怎样变化：．②请你指出他在操作中的错误：．③把5Ω的电阻改换成阻值为10Ω的电阻时，正确的操作后，再将滑动变阻器的滑片向（选填“A”、“B”）移动，使电压表的示数，读取完电流表示数，得到如图丙所示的电流I随电阻R变化的图象．由图象丙可以得出结论：当电压一定时，．（4）本实验的过程中，采用了物理学中比较常用的．A．等效替代法 B．转换法 C．类比法 D．控制变量法（5）为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器．二.伏安法测电阻1．小红在做“伏安法测小灯泡的电阻”的实验中：（1）根据实验目的，将实验器材连接成实验电路，如图甲所示．但粗心的小红有一根导线连接错误，请你帮小红在接错的那根导线上打“×”，然后另画一根导线使电路连接正确．（2）电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则此次实验测得的小灯泡的电阻值Rx是Ω．（3）若小灯泡的额定电压为2.5V，现用该电路来测小灯泡的额定功率，此时应将变阻器的滑片P向________滑动．（选填“左”或“右”）2．为了用伏安法测定盐水的电阻，小忠同学选取一段塑料管，将其充满某种浓度的盐水，两端用金属塞（焊有接线柱）堵住管口，接在如图甲所示的部分电路中．（1）实验的原理是_________．（用公式表示）（2）图甲中还有两处导线未画出，请在图中补画完整．已知电源电压为6V；要求滑动变阻器的滑片P向右移动时接入电路的电阻变大．（3）某次测量时电压表的示数为5.0V，电流表的示数如图乙所示，其读数为___A，则测得盐水的电阻为______Ω．3．在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为5Ω左右．某同学用如图甲所示的器材进行实验．（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向左滑动时，连入电路的电阻变大．（2）在某次测量中，电流表的示数如图乙，其读数为_________ A．（3）实验中，调节变阻器，当灯泡电压变化大小△U=1V时，电流变化大小△I=0.2A，该同学由表达式R=，计算出灯泡电阻为5Ω，他的这种计算方法是否正确？说明原因_________ ．4．在“伏安法”测电阻的实验中，电源电压是3V．（1）在连接电路的过程中，开关应该_________；（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，原因可能是；（3）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是A，被测电阻的阻值是Ω；（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到的目的．5．小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材．测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx．（1）在闭合开关前，滑动变阻器的滑片应该调节到阻值最大值位置，以防止在A、B两点间接入元件的阻值太_____（选填“大”或“小”）时，产生过大的电流而损坏电路．（2）请你帮他完成相关实验内容：①将_________ 接入A、B两点间；②闭合开关，调节滑动变阻器至适当大小，记下电压表示数；③断开开关，取下A、B间的元件，将________ 接在A、B两点间；④闭合开关，调节_________，使电压表示数回到原来的大小；⑤读出电阻箱的示数，即可知道Rx的阻值．（3）小明测量电阻Rx利用了“等效替代”的思维方法，在科学研究中经常用到．下面四个研究实例中，采用这种研究方法的是_________ ．A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中并联的两个电阻D．用磁感线的疏密程度表示磁场的强弱．6．在“测定小灯泡电阻”的实验中（小灯泡标有“2.5V”字样，功率约为0.8W），电源为三节干电池（电池旧了，每节电压约为1.3V）．（1）小刚同学在连接实验电路时还有部分导线未接上，如图1所示．请你用笔画线代替导线，把图中的实物电路连接好．要求连接好电路后，立即可以闭合开关进行实验．（2）上一个班的同学做实验时将小灯泡烧毁，小刚并不知道，连好电路后就闭合开关进行实验．那么，小刚闭合开关后会看到电表出现什么情况？电压表：_________ ；电流表：_________ ．（3）更换相同型号的灯泡后，小刚调节滑动变阻器，灯泡两端的电压为 2.5V，此时电流表示数如图2所示．则小灯泡的电阻为________Ω．7．如图甲是用伏安法测某未知电阻实验的实物电路图．（1）请你用笔画线代替导线，将图中的实物电路连接完整．（2）当小明同学按要求将电路正确连接后，闭合开关，移动变阻器滑片到某一点时，如图乙所示，电流表示数为____A，电压表示数为____V．则被测电阻本次的测量值为Ω．（3）若想使电流表的示数增大，应将图中变阻器滑片向____端（选填“左”或“右”）移动．（4）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是．8．小明用图甲所示的电路测量额定电压为2.5V 的小灯泡电阻，图乙是小明未完成连接的实验电路．（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接．（2）闭合开关后，无论怎样移动滑片，电压表示数总是3V不变，你认为发生故障的原因可能是______ ___ ．（3）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，小灯泡的阻值是______Ω（小数点后保留一位）；（4）当电压改变的时候，灯丝的阻值________（选填“变化”或“不变”）．9．小明和小红二位同学各自进行“测定小灯泡正常发光时的电阻”的实验．实验中使用的小灯泡均标有“2.5V 1W”字样，所用电源和滑动变阻器相同．（1）小明按图1（a）正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图1（b）、（c）、（d）所示，则他们所用的电源电压为________伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为_________欧．（保留两位小数）小灯泡额定功率为_________W．（2）若小明连接电路后闭合开关，电流表有示数，灯L几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的_________接线柱接入了电路．（3）分析数据，你认为该小灯泡是否合格________，其原因是；假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了？答：________．（4）小红连接电路时只用了图1（a）中的V，1，连接的实物图如图2所示．闭合开没有使用V2关后，移动滑动变阻器的滑片，发现小灯炮_________；（5）经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．10．小明在做“用伏安法测电阻”的实验中，所用的器材有3V的电源，最大阻值为10Ω的滑动变阻器R，待测电阻Rx及如图甲所示的其它器材．（1）如图甲，实验电路还未连接完整，请用笔画线代替导线在答题卡相应图中将实验电路连接完整，要求滑动变阻器滑片向右移动时，电流表的示数增大．（2）连接电路时，开关应处于_________状态．（3）调节滑动变阻器进行多次测量，其中一次当电压表的示数为2.5V时，电流表对应的示数如图乙所示，则本次测得的待测电阻Rx=________Ω．（保留两位有效数字）（4）做完以上实验后，小明还用该实验装置来探究电流与电压的关系，计划测量当Rx两端电压分别为1V、2V、3V时对应的电流，但发现无论调节滑动变阻器都不能使Rx两端电压达到1V，原因可能是．11．小明同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）按图甲电路实验时，闭合开关后，小明将滑片P向左滑动，电压表示数将_____（填“增大”、“减小”、“不变”），当P滑到某一位置时，= Ω．你认两表读数如图丙所示，由此可知R1为这个结果可靠吗？理由是．（3）如果电路连接后，合上开关，实验中移动滑片P出现了电压表示数为3V不变，你认为可能的原因是．12．在用电压表和电流表测电阻的实验中：（1）如图甲所示是某同学已经连接好的实验电路，但电路中有一根导线连接错误，请你把错误的连接改正过来；（新改接的导线用笔画线表示，并在错接的导线上画“×”）（2）在连接电路中，开关应处于________态（填闭合、断开）．测量时，该同学多次改变滑动变阻器滑片的位置是为了．（3）开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在移动滑片时发生的哪个实验现象来证实这一点？．（4）电路改正后，闭合开关，在第一次实验时，两只电表的示数分别如图乙所示，则待测电阻的阻值是_______Ω；（5）在第二次实验时，决定在待测电阻两端施加3V的电压，应调节滑动变阻器滑片，使其处于第一次实验时滑片位置______侧的适当位置（填左或右）．（6）在第三次实验时，决定在待测电阻两端施加2V的电压，除应调节滑动变阻器的滑片位置外，还应换________表的量程．13．（等效替代法）小红用图示电路测量未知定值电阻RX的阻值，图中R为电阻箱，S为单刀双掷开关（可置于“a”或“b”位置），RP为滑动变阻器．主要实验操作如下：（1）连接实物，将电阻箱的阻值调至最大；（2）把开关S接______（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I；（3）把开关S接另一位置，调节，使电流表的示数仍为I；（4）读出_________，即可知道Rx的阻值．三.伏安法测小灯泡电功率1．图甲是测量小=2.5V）灯泡（U额电阻的电路．电源电压恒为4V．（1）请将图甲中的电路连接完整．（要求滑片P 向右滑动时电灯变亮，导线不允许交叉）（2）实验中，滑动变阻器除了保护电路外，还可以．（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为____A．这5次实验中，灯泡电阻的最大值为_____Ω（结果保留两位小数）．为了完成这5次实验，应该选取最大阻值不小于_______Ω的滑动变阻器．1 2 3 4 5实验次数电压 2.5 2.0 1.5 1.0 0.5电流0.22 0.19 0.16 0.10_________2．小明同学做“测定小灯泡的电功率”实验，所用滑动变阻器上标有“20Ω 2A”字样，待测小灯的额定电压为“2.2V”、“3.8V”和“6.3V”中的一个．（1）如图1是他所用的实验电路，其中有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S前，若将变阻器的滑片向左移动，能使它接入电路中的电阻最大．（2）他正确连接电路，闭合电键后，发现小灯发光较暗，电流表、电压表示数如图2所示．则通过小灯的电流为____安，所用的电源电压为____伏，小灯的额定电压为______伏．（3）为了较精确地测出小灯的额定功率，在不更换实验器材的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整．闭合电键后，他调节变阻器的滑片位置，当电压表的示数为_______伏时，小灯正常发光，此时变阻器滑片的位置恰好在中点上（即滑动变阻器连入电路。

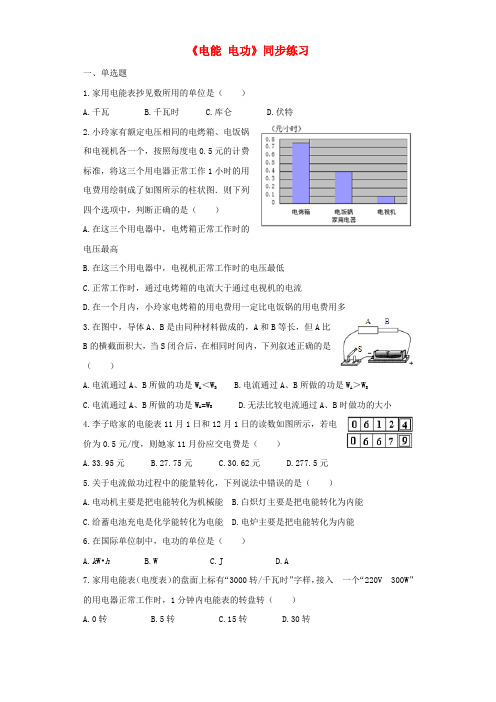

2018秋九年级物理全册 18.1电能 电功练习(含解析)(新版)新人教版
《电能电功》同步练习一、单选题1.家用电能表抄见数所用的单位是（）A.千瓦B.千瓦时C.库仑D.伏特2.小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图．则下列四个选项中，判断正确的是（）A.在这三个用电器中，电烤箱正常工作时的电压最高B.在这三个用电器中，电视机正常工作时的电压最低C.正常工作时，通过电烤箱的电流大于通过电视机的电流D.在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多3.在图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是（）A.电流通过A、B所做的功是W A＜W BB.电流通过A、B所做的功是W A＞W BC.电流通过A、B所做的功是W A=W BD.无法比较电流通过A、B时做功的大小4.李子晗家的电能表11月1日和12月1日的读数如图所示，若电价为0.5元/度，则她家11月份应交电费是（）A.33.95元B.27.75元C.30.62元D.277.5元5.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能6.在国际单位制中，电功的单位是（）A.k W•hB.WC.JD.A7.家用电能表（电度表）的盘面上标有“3000转/千瓦时”字样，接入一个“220V 300W”的用电器正常工作时，1分钟内电能表的转盘转（）A.0转B.5转C.15转D.30转8.如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（）A.此表是测量电功率的仪器B.此时电能表的读数为357.2JC.“10（20）A”其中“20A”是指这个电能表中通过的电流是20安D.“2500r/k W•h”是指该电能表所在的电路中每消耗1千瓦时电能，转盘转过2500转二、多选题9.关于电流做功，说法错误的是（）A.用电器通电时间越长，电流做功一定越多B.通过用电器的电流越大，电流做功一定越多C.用电器两端的电压越大，电流做功一定越多D.用电器消耗电能越多，电流做功一定越多10.下列四个单位中，属于电能单位的是（）A.V•A•sB.J/sC.W•sD.V•A11.如图所示的电能表，下列说法中正确的是（）A.电能表正常工作时的电压为220V，电流一定为10AB.每消耗1k W•h的电能，电能表的转盘转3000圈C.电能表是测量电流大小的仪表D.电能表计量的单位是k W•h12.甲、乙两只灯泡接在同一个电源上，在相等的时间内，电流通过甲灯所做的功比乙灯大，说明（）A.甲灯通过的电流比乙灯大B.甲灯通过的电流比乙灯小C.甲灯两端电压比乙灯两端电压高D.甲灯两端电压比乙灯两端电压低13.有一只标有“220V 10A”字样的电能表，可接在下列哪个电路中使用（）A.总功率为2300W的家庭电路B.总电功率为2200W的家庭电路C.总电阻为20Ω的家庭电路D.总电流为10A的家庭电路三、填空题14.电冰箱使用时外壳一定要 ______ ，以保证安全，夏天，为了节能，可将冰箱的设置温度适当调 ______ （高/低），有一台冰箱铭牌上标有“220V 150W”字样，测得其一天消耗的电能为1.2k W•h．假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 ______ h．15.小明家电能表本月初的示数为，本月底的示数如图所示，小明家本月消耗的电能为 ______ kw•h，如果按0.5元/（kw•h）的电价计费．本月应付电费 ______ 元，该电能表的参数表明，小明家能同时使用的用电器总功率不得超过 ______ W．16.如图所示是新型LED灯带，灯带中的LED灯是串联后通过电源适配器接入照明电路的．将一只LED灯接在电池两端不亮，对调电池正负极后亮了，说明LED灯具有 ______ 性；用手试摸，点亮的灯几乎不发热，它主要将电能转化为 ______ 能；电源适配器是将 ______ （选填“交流电转变为直流电”或“直流电转变为交流电”）的装置．人教版物理九年级第十八章第1节《电能电功》同步练习答案和解析【答案】1.B2.C3.A4.B5.C6.C7.C8.D 9.ABC 10.AC 11.BD 12.AC 13.BD14.接地；高；815.130；65；220016.单向导电；光；交流电转变为直流电【解析】1. 解：A、千瓦是电功率的单位，而电能表是测量电能（或电功）的，故A不合题意；B、电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．故B符合题意；C、库化是电量的单位，而电能表是测量电能（或电功）的，故C不合题意；D、伏特是电压的单位，电能表是测量电能（或电功）的，故D不合题意．故选B．电能表是测量家庭用电器消耗电能总量的仪表，其单位是千瓦时，简称度．了解家用电能表抄见数所用的单位，知道电能表是测量电能（或电功）的，同时注意与其它电学物理量单位的区分，难度不大．2. 解：AB、这三个用电器正常工作时的电压等于额定电压，由于电烤箱、电饭锅和电视机的额定电压相同，所以这三个用电器正常工作时的电压一样大，故AB错误；C、由柱状图可知，这三个用电器正常工作1小时的用电费从高到低依次是：电烤箱、电饭锅、电视机；而单价是一定的，所以它们消耗电能的关系为：W电烤箱＞W电饭锅＞W电视机，根据P=可知，这三个用电器的电功率：P电烤箱＞P电饭锅＞P电视机，由P=UI得，通过这三个用电器的电流：I电烤箱＞I电饭锅＞I电视机，故C正确；D、虽然P电烤箱＞P电饭锅，由于不知道一个月内电烤箱和电饭锅的实际工作时间，所以，根据W=P t无法判断电烤箱和电饭锅消耗的电能，所以无法比较电费的多少，故D错误．故选：C．（1）根据用电器正常工作时的电压与额定电压相等即可判断；（2）从柱状图可知这三个用电器正常工作1小时的电费，进而知道消耗的电能，再根据P=和P=UI判断通过这三个用电器的电流；（3）利用W=P t判断这三个用电器消耗的电能，进而比较用电费用即可．本题主要考查学生对电功公式和电功率公式的掌握和灵活运用，关键能从柱状图上找出有用的信息，计算电费是生活中常见的现象，体现了物理和生活的密切关系．3. 解：∵A和B长度相同，由同种材料做成，A比B的横截面积大，∴R A＜R B，又∵A和B串联，电流处处相等，通电时间t相同，由公式W=I2R t知道，W A＜W B故A正确，BCD错误故选A．由同种材料做成的导线，A和B等长，因为A比B的横截面积大，所以A的电阻小；由图可知A和B串联，可以根据串联电路的特点和电功公式分析．理解导体的电阻取决于导体的长度、横截面积和材料，用电器串联时选用W=I2R t分析比较是关键．4. 解：11月1日电能表的示数W1=612.4k W•h，12月1日电能表的示数W2=667.9k W•h，11月份消耗的电能：W=W2-W1=667.9k W•h-612.4k W•h=55.5k W•h=55.5度，则应交的电费：55.5度×0.5元/度=27.75元．故选B．电能表显示数字中最后一位是小数，单位为k W•h，两次示数之差即为11月份消耗的电能，然后乘以电价即可求出应交的电费．本题考查了电能表的读数和电费的计算，知道电能表上的示数最后一位是小数是关键．5. 解：A、电动机主要是消耗电能产生了机械能，故A正确；B、白炽灯是消耗电能而产生内能的装置，故B正确；C、给蓄电池充电是消耗了电能转化为了化学能，故C错误；D、电炉消耗电能而产生内能，故D正确；本题选错误的，故选C．根据电动机、白炽灯、电炉及蓄电池充电过程中的能量转化可得出电流做功中的能量转化．本题考查了用电器的电能转化．电流做功是把电能转化为了其它形式的能的过程．6. 解：A、“k W•h”俗称度，是电功的常用单位，不是国际单位，不合题意；B、“W”（瓦特）是功率的国际单位，不合题意；C、在国际单位制中，电功的单位是焦耳，符号是J．符合题意；D、“A”（安培）是电流的国际单位，不合题意．故选C．在物理学上，电功在国际单位制中，电功与电能、热量的单位都是焦耳，符号是J．此题考查的是我们对常见物理量及其对应单位的记忆，属于基础题，容易解答．7. 解：用电器消耗的电能W=P t=0.3k W×h=0.005k W•h；所以转盘转动转数为n=3000r/k W•h×0.005k W•h=15r．故选C．已知用电器的额定功率和工作时间，根据公式W=P t可求消耗的电能；还知道电能表的转盘每消耗1k W•h的电能转动3000r；从而求出用电器工作1 min电能表的转盘转动的转数．本题考查消耗电能的计算和求电能表的转数，关键是明白电能表各个参数的物理意义；解题过程中要注意单位的换算．8. 解：A、此表的单位是k W•h，是测量消耗电能（电功）的仪器，故A错；B、此表的单位是k W•h，读数为357.2 k W•h，故B错；C、电能表上20A表示平时工作允许通过的最大电流为20A，故C错；D、“2500r/k W•h”表示每消耗1k W•h的电能，电能表的转盘转2500转，故D正确．故选D．利用下列知识分析判断：（1）电能表是测量用电器在一定时间内消耗电能多少的仪表，电能表的读数单位是k W •h，最后一位是小数位；（2）电能表上“220V 10（20）A”表示该电能表在220V的电路中使用，标定电流为10A，平时工作允许通过的最大电流为20A；（3）“720r/k W•h”表示每消耗1k W•h的电能，电能表的转盘转720转．本题考查对电能表参数的理解，关键是理解电能表各参数的物理意义．9. 解：A、由电功的公式W=UI t可知，不知道电压与电流的大小，用电器通电时间越长，电流做功不一定越多，故A错误；B、由电功的公式W=UI t可知，不知道电压与通电时间，通过用电器的电流越大，电流做功不一定越多，故B错误；C、由电功的公式W=UI t可知，不知道电流与通电时间，用电器两端的电压越大，电流做功不一定越多，故C错误；D、用电器消耗电能的过程就是对外做功的过程，因此，用电器消耗电能越多，电流做功一定越多，故D正确．故选ABC．电功的计算公式是W=UI t，据此结合选项中的说法逐一进行判断即可．本题考查了对电功的理解，知道用电器消耗电能的过程就是对外做功的过程，做功的多少与电压、电流和通电时间都有关系．10. 解：A、由电功公式W=UI t可知，1J=1V•A•s，即V•A•s是电能的单位，故A符合题意；B、1W=1J/s，而瓦特是功率的单位，故B不合题意；C、根据公式W=P t可得，所以W•s是电能的单位，故C符合题意；D、根据公式P=UI可得，V•A是电功率的单位，故D不合题意．故选AC．在国际单位制中，电能的单位是焦耳，常用的电能单位有k W•h，电功率的单位是瓦特，根据以上分析及电功公式W=UI t、W=P t等分析答题．本题是一道基础题，考查了电能的单位，电学公式较多，应知道公式中每个字母代表什么物理量、各物理量的单位、各单位的符号．11. 解：A、电能表正常工作时的电压为220V，但电流不一定为10A，平时工作允许通过的最大电流是20A，故A错；B、3000R/k W•h表示：每消耗1k W•h的电能，电能表的转盘转3000圈，故B正确；C、电能表是测量消耗电能多少（电功）的仪表，故C错；D、电能表计量的单位是k W•h，俗称度，故D正确．故选BD．电能表的各参数表示的物理意义：3000R/k W•h，表示每消耗1k W•h的电能，电能表的转盘转3000转，“10（20）A”表示电能表的标定电流是10A，平时工作允许通过的最大电流是20A，220V表示该电能表的工作电压，50H z表示该电能表在频率为50H z的交流电电路中使用．据此分析判断．本题考查了电能表相关参数的理解，属于基础题目．12. 解：（1）如果两灯并联，则两灯两端电压相等，因为W=UI t，U甲=U乙，t甲=t乙，W＞W乙，所以I甲＞I乙．故A正确，B错误．甲（2）如果两灯串联，则I甲=I乙=I，t甲=t乙，∵W甲＞W乙，由W=UI t可知，U甲＞U乙，故C正确，D错误；故选AC．两灯接在同一电源上，两灯既可以并联，也可以串联，根据串并联电路特点及电功公式分析答题．应用并联电路特点、电功公式即可正确解题，本题难度不大，应用基础知识即可正确解题．13. 解：家庭能同时使用电器的最大功率：P=UI=220V×10A=2200W，因此该电能表可以在最大功率为2200W、最大电流为10A的家庭电路中使用．由P=可得，电路中运行的最小总电阻：R===22Ω，所以电能表不能在电阻为20Ω的电路中使用．故选BD．已知额定电压和最大电流，根据P=UI求出该家庭能同时使用电器的最大功率；根据P=的变形公式即可求出电路中允许的最小电阻．本题考查电功率的计算，重点是功率计算公式的灵活变形以及理解电能表的各个参数的物理意义．14. 解：电冰箱的外壳是金属做的，家用电器的金属外壳一定要接地，可防止因漏电使外壳带电而造成触电事故，以保证安全；夏天，为了节能，可将冰箱的设置温度适当调高些，减小冰箱的工作时间；冰箱铭牌上标有“220V 150W”字样，表示冰箱的额定电压为220V，额定功率为150W，电冰箱工作时的功率P=150W=0.15k W，一天消耗的电能W=1.2k W•h，由P=可得，电冰箱的压缩机在一天内工作的总时间：t===8h．故答案为：接地；高；8．金属外壳的家用电器的外壳一定要接地，这样可以避免触电事故的发生；夏天，为了节能，可将冰箱的设置温度适当调高些；电冰箱工作时的功率和额定功率相等，知道消耗的电能，根据P=求出电冰箱工作的时间本地考查安全用电知识、节能措施及电功公式的应用．15. 解：消耗电能为：W=W1-W2=951.6k W•h-821.6k W•h=130k W•h．电费的单价为：0.5元/（k W•h），应交电费为：130k W•h×0.5元/（k W•h）=65元．已知U=220V，I=10A，使用的用电器总功率不得超过；P=UI=220V×10A=2200W．故答案为：130；65；2200．（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位k W•h．（2）已知每度电的价格和本月消耗的电能可求出本月应交电费．（3）明确电能表每一个参数的含义，知道电能表的额定电压和额定电流，可利用公式P=UI计算出最大的电功率．本题考查家庭消耗电能的计算，以及电功率的计算，关键是能正确理解电能表各个参数的物理意义，会计算一个月消耗的电能和应交电费．16. 解：将一只LED灯接在电池两端不亮，对调电池正负极后电流方向发生变化，此时灯亮了，说明LED灯具有单向导电性；用手试摸，点亮的灯几乎不发热，说明LED灯主要是将电能转化为光能；照明电路是交流电，电池产生的电是直流电．把一只LED灯接在电池两端能够亮起来，说明LED灯可用直流电工作，电源适配器正是将交流电转变为直流电供给LED灯的．故答案为：单向导电；光；交流电转变为直流电．（1）半导体材料具有单向导电性．LED灯采用的是LED材料；（2）LED灯主要是将电能转化为光能；（3）电源适配器其实就是变压器，可以将交流电转变为直流电．本题利用生活中某一实例，较全面地考查了物理知识的运用，揭示了物理来源于生活又应用于生活的物理意识，是中考的常见题型．。
2018年九年级物理上册 专题训练三 动态电路 (新版)教科版
专题训练(三)动态电路►类型一滑动变阻器引起的动态电路1．如图3－ZT－1所示的电路中，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时( )图3－ZT－1A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮2．如图3－ZT－2所示的电路中，电源电压为6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω。
当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是( )图3－ZT－2A．电压表示数减小B．电压表示数与电流表示数的比值不变C．当滑片移至中点时，电压表示数为2 VD．当滑片移至a端时，电流表示数为0.2 A3．如图3－ZT－3所示的电路中，闭合开关，发现每个电表都有一定的示数，向右移动变阻器的滑片，则( )图3－ZT－3A．电流表A1示数变小，电流表A2和电压表V示数变大B．电流表A1和A2示数都变小，电压表V示数变大C．电流表A1、A2和电压表V示数都变小D．电流表A1、A2和电压表V示数都变大4．在如图3－ZT－4所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )图3－ZT－4A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数变小，电压表的示数不变D．电流表的示数变小，电压表的示数变小5．如图3－ZT－5所示的电路中，开关闭合后，滑动变阻器的滑片从左向右滑动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数将________(选填“增大”或“减小”)。
图3－ZT－56．如图3－ZT－6所示的电路中，电源电压6 V保持不变，定值电阻R1为10 Ω，滑动变阻器R的最大阻值为20 Ω，当开关S闭合后，滑片由右端向最左端滑动的过程中，电流表示数________(选填“变小”“变大”或“不变”)，在此过程中电压表示数的变化范围是________V。
初三九年级物理物理中考电学实验(Word版 含解析)答案
初三九年级物理物理中考电学实验(Word 版 含解析)答案一、电压 电阻中考物理电学实验1．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。
（1）在连接电路时，开关应_____；（2）检查电路无误后，闭合开关，三灯L 1、L 2、L 3均发光，接着她将电流表连入a 、b 、c 、d 四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。
（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是_______。
测量处a b c d 电流/A 0.2 0.2 0.2 1.0解析：断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性【解析】【详解】（1）在连接电路时，为保护电路，开关应断开；（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。
（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。
2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D【解析】【分析】【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致；（3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0x U U I R -=，从而得出待测电阻的大小 00x x x U U R R I U U ==-， 故A 不符合题意． B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R U R I I I ==-， 故B 不符合题意． C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为 00(x I I R R I-=）， 故C 不符合题意． D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：① 食盐水溶液的导电性能与溶液的浓度有关② 食盐水溶液的导电性能与溶液的质量有关③ 食盐水溶液的导电性能与溶液中两点间的距离有关为了验证猜想，他们设计了如图所示的装置，将电路中的a 、b 两金属片分别插入如图甲、乙、丙、丁溶液中所示的位置（金属片a 、b 每次插入溶液中的深度都相同）进行探究：（1）本实验电路中接入电阻R 0的目的是_____________________________；（2）食盐水溶液的导电性能可以由__________________________来判断；（3）将金属片a 、b 分别插入如图甲、乙所示位置可探究猜想_______（选填序号）， 为了探究猜想② 应将金属片a 、b 分别插入_________ 两图所示位置；（4）将金属片a 、b 分别插入如图乙、丁所示位置，若I 乙 ≠ I 丁，由此可得到的结论是：________ ；解析：保护电路 电流表示数的大小（或电流大小） ① 甲、丙 食盐水溶液的导电性能与溶液中两点间的距离有关【解析】【分析】【详解】（1）本实验电路中接入电阻R 0的目的是保护电路，防止电路中电流过大烧坏电流表或者导线；（2）导电性能越好，电路中的电流就越大，所以可以用电流表示数的大小来判断食盐水溶液的导电性能；（3）由图可知甲、乙两个溶液密度明显不一样，所以将金属片a 、b 分别插入甲、乙所示位置时，可以探究猜想：①食盐水溶液的导电性能与溶液的浓度有关；为了探究猜想②，需保证两溶液的浓度一样，溶液中两点间的距离一样，只有溶液的质量不一样，所以应将金属片a 、b 分别插入甲、丙两图所示位置；（4）图乙、丁只有溶液中两点间的距离不一样，所以得到的结论是食盐水溶液的导电性能与溶液中两点间的距离有关．【点睛】本题考查导体导电性的实验探究，利用的方法是控制变量法．4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________解析：（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。
(word完整版)2018福建中考物理真题及答案,推荐文档
2018 年福建中考物理试题一、选择题 : 此题共 16 小题，每题 2 分，共 32 分。
在每题给出的四个选项中，只有一项为哪一项切合题目要求的。
1.物理学家霍金常提示人们关注能源和人类生计问题。
以下属于可重生能源的是A. 煤B.石油C.天然气D. 风能2.以下物体往常状况部下于导体的是A. 铅笔芯B.塑料尺C.橡皮擦D. 玻璃杯3.图 1 中的四个物态变化实例，属于吸热的是4.对于安全用电，以下做法正确的选项是A. 在通电的电线上晾晒衣服B. 实时改换老化的电线C.用湿布擦抹通电的电视机D. 在高压线邻近放风筝5.图 2 是穿行在餐厅的机器人端着托盘送餐的情形。
若以为机器人是静止的，则选择的参照物是A.地面B.托盘C.餐桌D.墙壁6.福建沿海地域日夜温差较小，而内地荒漠地域日夜温差较大。
这主假如因为海水与砂石对比拥有较大的A. 密度B. 内能C.比热容D.质量7.2018 年 5 月 5 日，中国国产航母达成初次舰载直升机起降。
直升机减速下降凑近航母甲板的过程中A. 惯性变大B. 动能变小C.重力势能不变D. 机械能不变8.新的国家标准对延伸线插座配用电缆的导线横截面积要求进行了改正，额定电流16 A 的延伸线插座，导线最小标称横截面积由 1 mm2提高到 1.5 mm2。
增大导线横截面积的目的是A. 增大导线的电阻B.减小经过导线的电流C. 增大导线的电压D.减小导线发热的功率9.在研究凸面镜成像特色实验中，蜡烛、凸面镜和光屏在光具座上的地点如图3，此时能在光屏上看到烛焰清楚的像。
若保持透镜地点不变，将蜡烛沿光具座向远离透镜的方向挪动10 cm，调理光屏地点，可在光屏上看到A. 减小的实像B.放大的实像C.减小的虚像D.放大的虚像10.小明为养鸡场设计报警电路。
养鸡场的前、后门分别装有开关S1、S2，动物闯进时开关会自动闭合。
要求：只需动物闯进随意一个门，电铃都能响起报警。
图 4 中切合设计要求的是11.如图 5，用同一滑轮组分别将物体 A 和物体 B 匀速提高同样的高度。
2018年中考物理电和磁专题复习冲刺训练20180620222
电和磁一、选择题1.一块条形磁铁不慎被摔断，则原来N极那段的断口处（）A. 形成S极B. 没有磁性C. 形成N极D. 可能为N极，也可能为S极【答案】A2.对图所示的四幅图的分析，正确的是（）A. 甲所示的实验说明通电导线周围存在磁感应线B. 乙所示的实验现象是电动机的工作原理C. 丙所示的动圈式话筒是利用电磁感应原理工作的D. 丁所示的动圈式扬声器是利用电磁感应原理工作的【答案】C3.小明将微风电风扇与小灯泡按如图所示的电路连接并进行实验，用手快速拨动风扇叶片，这时发现小灯泡发光，微风电风扇居然变成了“发电机”。
关于该实验，下列说法正确的是( )A.电风扇发电的原理是电磁感应B.电风扇发电的原理是通电导线在磁场中受到力的作用C.电风扇发电过程是把电能转化为机械能D.小灯泡发光是光能转化为电能4.老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于（）A. 发电机、电动机B. 电动机、发电机C. 发电机、发电机D. 电动机、电动机【答案】A5.如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上．当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流．图中能说明其工作原理的是（）A. B.C. D.6.1954年，我国地质探矿队伍发现，在山东某地一面积约4万平方公里地区的地磁场十分异常。
据此，勘探队伍推测该地区地下可能蕴藏着( )A. 铜矿B. 铁矿C. 煤矿D. 石油【答案】B7.指南针是我国四大发明之一，关于指南针，下列说法正确的是（）A. 指南针可以仅具有一个磁极B. 指南针的指向不会受附近磁铁的干扰C. 指南针能够指南北，说明地球具有磁场D. 指南针所指的南北方向与地理的两极是重合的【答案】C8.如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A. 通电螺线管仍保持静止不动B. 通电螺线管能在任意位置静止C. 通电螺线管转动，直至A端指向南，B端指向北D. 通电螺线管转动，直至B端指向南，A端指向北【答案】D9.张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是( )A. 滑片P向右滑动，电磁铁的磁性减弱B. 电磁铁能吸引大头针越多，表明它的磁性越强C. 电磁铁A，B的上端均为S极D. 该实验可以探究电磁铁磁性的强弱与匝数多少的关系【答案】C10. 如图所示是某品牌电动剃须刀，按下开关其内部的电动机高速运转带动刀片旋转实现剃须的目的．下列四幅图中与这一过程的工作原理相同的是（）A. B. C.D.【答案】A11.假如磁体的磁性消失，以下情景中可能发生的是（）A. 石块也能浮在水面上B. 轮船上的罗盘将失去作用C. 从手中脱落的书会停留在空中D. 磁悬浮列车与轨道间的摩擦会变得更小【答案】B12.关于电磁现象，下列说法中正确的是（）A. 通电线圈在磁场中受力转动的过程中，机械能转化为电能B. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流C. 感应电流的方向只跟磁场方向有关D. 法拉第最早发现了电流的磁效应【答案】B二、填空题13.如图所示是小然为爷爷设计的羊圈报警器，羊在圈中时，羊圈被细漆包线围着，此时电磁铁________（填“有”或“无”）磁性，电铃不响；羊逃离时，碰断漆包线，电磁铁________磁性，在弹簧的牵引下，工作电路接通，电铃发声报警．【答案】有；无14.在用磁感线描述磁体周围的磁场时，磁感线都是从磁体的________极出发，回到S极；电动机是利用通电线圈在________里受力而转动的原理制成的。
2018安徽中考物理真题及答案(word版)(K12教育文档)
(完整版)2018安徽中考物理真题及答案(word版)(word版可编辑修改) 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整版)2018安徽中考物理真题及答案(word版)(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整版)2018安徽中考物理真题及答案(word版)(word版可编辑修改)的全部内容。
2018年安徽省初中学业水平考试物 理注意事项:1.物理试卷共四大题 23小题,满分 90分。
物理与化学的考试时间共 120分钟. 2。
试卷包括“试题卷”（4页）和“答题卷"(4页)两部分.请务必在“答题卷”上答题,在“上答 ．．． 题是无效的.3。
考试结束后,请将“试题卷”和“答题卷"一并交回。
一、填空题（每空 2分，共 26分)1。
大客机 C919是我国首架具有自主知识产权的大型喷气式干线民用客机，它的巡航速度是km/h ，该速 度值的物理意义是 . 2.如图所示,在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞,硝化棉就燃这是 因为活塞压缩空气做功 ，达到了硝化棉的燃点。
AB第 2题图 第 3题图 第 4题图 第 5题图3.一棵小树生长在水塘中，图中用带箭头的线段 AB 表示小树露出水面的部分。
请在图中画出过水面 反射所成的像 A4。
如图所示，当工人师傅用 400 N 的拉力向下拉绳时，可使重 680 N 的重物匀速上升，此轮组的机 ˊ B 。
ˊ 械效率为 。
5.图中 R 1=4 ，R 2=6 ，把它们并联在 U =3 V 的电路中,则 R 1和 R 2并联后的总电阻为通电 30 s ，电阻 R 1消耗的电能为 J 。
(完整版)2018初中物理力学专题练习(含答案)(2),推荐文档
2018 初中物理力学专题练习(含答案）(2)一、单项选择题1.站在上升的电梯里的人，受到的力是：（）A．重力、拉力B．重力、支持力C．压力、重力、支持力D．拉力、重力、支持力2．用天平和弹簧秤称量同一物体，把物体从地球拿到月球上称量时：（）A．天平称量结果将变小，弹簧秤的示数不变B．弹簧秤的示数变小，天平称量结果不变C．天平、弹簧秤测量结果都变小D．天平、弹簧秤测量结果都不变3.重50 牛顿的物体在水平推力作用下，以2 米/秒的速度做匀速直线运动，物体受到的摩擦力是10 牛顿，则推力的大小是：（）A．10 牛顿B．40 牛顿C．50 牛顿D．60 牛顿4.底面积相等的甲、乙两个锥形容器内的水面在同一高度如图1 所示，现将两个完全相同的木块，分别放入两个容器中，且水均未溢出，这时水对两个容器底的压力F 甲、F 乙和压强P 甲、P 乙的关系是：（）A．F 甲＝F 乙、P 甲＝P 乙B．F 甲＞F 乙、P＜P 甲乙C．F 甲＞F 乙、P 甲＞P 乙D．F 甲＜F 乙、P＜P 甲乙甲图 1 乙5.一个空心铁球，刚好悬浮在水中，若将它浸没在煤油中，铁球将：（）A．上浮B．下沉C．悬浮D．无法判断6．弹簧秤下挂一个物体，弹簧秤的示数为a，如果把物体浸没在水中，读出弹簧秤的示数为a ，那么这个物体的密度是：（）A．0.25×103kg/m3 B．0.75×103kg/m3 C．1.33×103kg/m3 D．4×103kg/m3 7．甲、乙两个物体都做匀速直线运动。
甲在两小时内通过72 千米的路程，乙在半分钟内走了300 米，比较它们速度的大小（A．甲、乙的速度相等；B．甲的速度大）C．乙的速度大D．无法比较二、多项选择题8.用滑轮组将重为G 的物体匀速拉高h，滑轮组由n 段绳承担总重，绳子自由端在拉力F 作用下移动的距离为L，动滑轮共重为G1，克服绳重及摩擦所做的额外功为W，则（）GA、滑轮组的机械效率：η== nFB、滑轮组的机械效率：η=C、若增大物重G，将提高其机械效率D、该滑轮组若绳子的股数越多，其机械效率将越高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中电学拔高练习 热身练习 1、如图所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2
都闭合时，电流表的示数为I2，电压表的示数为U2．则下列说法
正确的是（ ） A.I1＞I2，U1＞U2 B．I1＜I2，U1＜U2 C．I1＞I2，U1＜U2 D．I1＜I2，U1＞U2
2.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3
的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：
2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1
的示数为U1，电压表V2的示数为U2．则下列选项正确的是（ ）
A．R1=5Ω B．R1=20Ω C．U1：U2=3：4 D．U1：U2=3：2
3、如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1。把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2。把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3。把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表A2的示数为I4 。已知：R1=R3=12Ω，U1=6V,U1∶U3 =4∶3，I3∶I4＝3∶5 则
A．定值电阻R2=3Ω B．电源两端电压U =30V C．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300Ｗ D．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.5Ω
4、如图所示，电源两端的电压U保持不变．当开关S1、S2、S4闭合，S3断开时，电压表的示数为U1，电流表A1的示数为I1，电流表A2的示数为I2；当开关S1、S3闭合，S2、S4断开时，电压表的示数为U2，电流表A1的示数为I3，电流表A2的示数为I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（ ） A．U1＞U2，I1＜I2 B．U1=U2，I1＜I2 C．U1＞U2，I3=I4 D．U1＜U2，I3＞I4 5、如图28所示，电源电压保持不变。只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1=3W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；已知U1:U2 =1:3，I1：I2 =4:1，求： （1）电阻R2和R3的比值； （2）只闭合开关S1时，电路消耗的总功率； （3）通过开关的断开与闭合电路消耗的最大功率。
刻意练习 一．选择题（共20小题，满分60分，每小题3分） 1．（3分）如图甲所示的电路，电流表的量程为0﹣0.6A、电压表的量程为0﹣3V．滑动变阻器R的最大阻值是20Ω．L是额定电流为0.5A的小灯泡．图乙为小灯泡的电流随电压变化的图象．闭合开关S，适当调节滑动变阻器的滑片．当灯泡正常发光时，电压表示数为2V．以下说法正确的是（ ） A．电源电压为4.5V B．灯泡正常发光时的电阻为5Ω C．在电路安全的情况下，电路消耗的最大总功率为2.7W D．在电路安全的情况下，滑动变阻器连入电路的阻值范围是4Ω﹣7.5Ω 2．（3分）如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω．闭合开关后，移动滑片，发现能使电流表（“0～0.6A”或“0～3A”）和电压表（“0～
3V”或“0～15V”）的指针同时达到满刻度线，则R0的电功率与电流的关系图象可能是（ ）
A． B． C． D． 3．（3分）图为灯L1、L2的U﹣I图象，根据图象可知（ ）
A．通过L2的电流为0.2A时，L2两端的电压为100V B．电压为160V时，通过Ll的电流较大 C．电压为160V时，L1的电阻较大 D．把两灯并联接入220V的电路中，Ll较亮 4．（3分）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动过程中（ ） A．电压表V示数变小 B．电流表A1示数变大 C．电流表A2示数不变 D．电流表A2示数变小 5．（3分）（2015•鄂尔多斯）如图所示电路中，电源电压恒定，R1阻值固定不变，闭合开
关S后，滑片向左移动时，则（ ） A．电压表示数变大，电压表与电流表示数之比不变 B．电压表示数变小，电压表与电流表示数之比不变 C．电流表示数变大，电压表与电流表示数之比变小 D．电流表示数变小，电压表与电流表示数之比变大 6．（3分）如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是（ ）
A．电流表A2示数变大，电压表示数变大 B．两电流表示数都变大，电压表示数不变 C．电压表示数变大，电流表A2示数变为零 D．电压表示数变小，电流表A1示数变大 7．（3分）如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略
温度对灯丝电阻的影响，下列说法正确的是（ ）
A．滑动变阻器的最大电阻为9Ω B．P1：P2=1：2 C．L2的额定功率为1.5W D．L2正常发光时电阻为3Ω 8．（3分）如图所示，电源电压6V保持不变，测量额定电压为3.8V小灯泡的额定功率，下列说法错误的是（ ）
A．闭合开关前，滑片P应移动到B端 B．闭合开关后，小灯泡不发光，可能是小灯泡灯丝断了 C．滑片P向A端移动时，小灯泡额定功率变大，亮度变亮 D．当电压表示数为3.8V时，读出电流表的示数，可算出小灯泡的额定功率 9．（3分）小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变
化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（ ）
A．①② B．③④ C．②④ D．①③ 10．（3分）用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（ ）
A．小灯泡电功率的大小是通过灯泡两端的亮度来判断的 B．将小灯泡并联是为了控制灯泡两端电压相同 C．选用的两只小灯泡规格必须相同 D．将其中一只电流表移接到干路上也可以完成实验 11．（3分）图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（ ） A． B． C． D． 12．（3分）如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）
A．该实验装置是为了探究电流产生的热量与电阻的关系 B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系 C．通电一段时间后，左侧U形管中液面的高度差比右侧的大 D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的 13．（3分）电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（ ）
A． B． C． D． 14．（3分）（2015•玉林）如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（ ）
A．0.45W B．0.50W C．0.80W D．0.90W 15．（3分）技的发展和人民生活水平的提高，旧的电网已越来越不适应人们生活用电的需要，为此很多地方都开始了电网改造，改造后的家庭电网大大改善了生活用电的需求，下列说法正确的是（ ） A．电能表的“容量”增大后，则允许更多的电器同时使用 B．导线改成了更粗的铜线后，导线上的发热损失减少了 C．空气开关取代闸刀开关和熔断器，不仅使用方便，而且可靠性强 D．导线铺设在优质的塑料套管内，增加了用电的安全性 16．（3分）课外兴趣小组活动时，某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5伏、额定功率为0.75瓦．小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P=UI，求得对应的功率，并作出
功率随电压变化的图线a．小红同学设计了如图乙所示的电路进行研究，她先由R=计算
出小灯泡的电阻R，再测出若干个电压值，最后根据P=，求得对应的功率，也作出功率随电压变化的图线b．则下列反映了他们的实验结果的图线是（ ）
A． B． C． D． 二．填空题 17．（2分）如图a所示电路中，R为滑动变阻器，R0为定值电阻，电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线如图b所示，则R0的阻值为 ，
电源电压为 V．
18．（5分）在如图所示的电路中，电源电压为3V，L1上标有“6V 3W”，L2上标有“3V 3W”，滑动变阻器上标有“10Ω 1.5A”．要使L2正常发光，则应使S1、S2分别处于 ，
同时将滑动变阻器的滑片调到 端，此时电路消耗的总功率是 W；当S1断开、S2接b时，为使电路消耗的总功率不超过0.5W，滑动变阻器的阻值变化范围
是 ，电压表的示数变化范围是 ．
