地基承载力与击数对照表(重)
动力触探经验公式汇总及地基承载力试验记录表
动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。
用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。
地基承载力实验工程名称：北京绕城公路城市化改造工程合同号：RC-A1 试验编号：/地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-008。
地基土物理力学指标设计参数表
80.2
75 3000
说明 ：标贯、动探栏内分子为范围值，分母为平均值，均为野外实测击数，未经杆长修正。
⑤-2 强风化砂岩 17.60～21.80 -8.07～-4.26 0.80～2.60
37.0~51.0 47.1
＞25.0 360
50 2000
⑤-3
中风化砂岩
19.20～23.50
-10.01～-5.67
最大揭露厚 度19.60m
78.4~97.0 70.7~88.7 ＞40.0 1000
88.4
5ቤተ መጻሕፍቲ ባይዱ0~8.0 6.5
5.0 110 12
10
③
圆砾
7.70～12.50 2.19～6.01 3.80～8.70
7.0~14.0 10.3
15.0 260 45 3000 35
④
卵石 13.80～18.20 -3.12～0.04 1.40～7.00
11~51.0 24
20.0 350 55 3800 40 1500
渗透系数
直剪快剪
直剪固快
原位测试
建
议
值
液压
性缩
动探
指 数
系 数
水平渗透 系数
垂直渗透 系数
内聚力 摩擦角 内聚力 摩擦角
击数
标贯 击数
岩石标准 岩石标准
件天然抗 件饱和抗
预应力管桩 钻孔灌注桩
压强度 （平均 值）
压强度 （平均 值）
压缩模 量
地基土 承载力 特征值
桩周土 摩擦力
桩端土 承载力
桩周土 摩擦力
②-1 粉质粘土 0.80～6.50 8.33～13.04 0.00～8.90 25.7 19.2 2.71 90 0.775 31.3 18.7 12.7 0.56 0.29 4.90E-06 5.63E-06 24.8 14.4 29.8 21.1
10 地基承载力
4. 荷载作用方向
5. 荷载作用时间
10 地基承载力
地基承载力特征值的确定
（1）根据载荷试验的p-s曲线确定 确定承载力最直接方法是现场载荷试验 （2）根据设计规范确定 GB50007－02《建筑地基基础设计规范》：各类土地基承载力经验值——
是根据在各类土上所做大量载荷试验资料，以及工程经验经过统计分析而
标准贯入试验成果应用
(1) 确定土的物理性质 (2) 确定土的力学参数
(3) 确定地基土的允许承载力
(4) 判定地震液化
1-穿心锤;2-锤垫;3-触探杆;4-锤头
10 地基承载力
3. 轻便触探 轻便触探由尖锥头、触探杆（25mm的金
属管）和穿心锤（m=10kg）三部分组成
N (或N ） 1.64

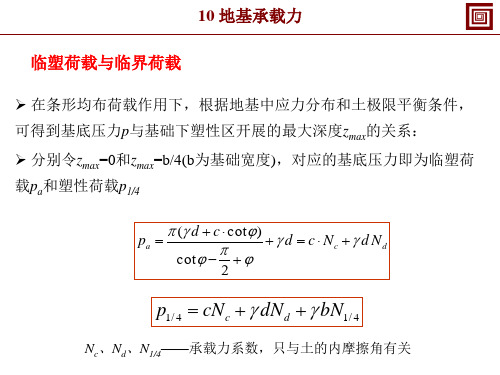

10 地基承载力
3. 非条形基础时的太沙基地基极限承载力公式
太沙基公式只适用于条形基础 对于圆形或方形基础，太沙基提出了半经 验的极限荷载公式：
方形基础： 圆形基础：
地基承载力
安全系数K， K≥3
10 地基承载力 汉森公式
1. 适用条件 (1) 倾斜荷载作用（区别于前两种方法） (2) 基础形状 基础的长宽比、矩形基础和条形基础的影响都已记入
粘性土承载力特征值
N fak/kPa 3 105 5 145 7 190 9 235 11 280 13 325 15 370 17 430 19 515 21 600 23 680
10
10 地基承载力
4. 静力触探试验
单 桥 探 头 结 构 示 意 图
双 桥 探 头 结 构 示 意 图
10 地基承载力
地基承载力特征值
砂土承载力特征值
岩土承载力
注：本表适用于一般第四纪及新近沉积卵石和圆砾N-表示经过修正后的标贯锤击数素填土承载力特征值f ak(kPa)注：本表适用于填埋时间超过10年黏性土，以及超过5年的粉土砂土承载力特征值f ak(kPa)砂土承载力特征值的经验值f ak(kPa)原状土物理性质指标变化范围注：粘砂土3＜I p≤7；砂粘土7＜I p≤17注：本表适用于平均粒径等于或小于50mm，且最大粒径小于100mm 的碎石土。
对于平均粒径大于50mm，或最大粒径大于100mm 的碎石土，可用超重型动力触探或用野外观察鉴别。
碎石土密实度按N120 分类砂土的密实度注：当用静力触探探头阻力判定砂土的密实度时，可根据当地经验确定。
粘性土为塑性指数I p大于10的土，可按下表分为粘土、粉质粘土。
粘性土的分类注：塑性指数由相应于76g 圆锥体沉入土样中深度为10mm 时测定的液限计算而得。
无筋扩展基础台阶宽高比的允许值注: 1 p k 为作用标准组合时的基础底面处的平均压力值(kPa)；2 阶梯形毛石基础的每阶伸出宽度，不宜大于200mm ；3 当基础由不同材料叠合组成时，应对接触部分作抗压验算；4 混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa 时，尚应进行抗剪验算；对基底反力集中于立柱附近的岩石地基，应进行局部受压承载力验算。
复合地基沉降计算经验系数sp ψ第四纪地层成因符号1. ml--人工填土2. al--冲击层3. pl--洪积层4. dl--坡积层5. el--残积层6. eol--风积层地基基础设计等级场地复杂程度等级注：一级、二级场地各条件中只要符合其中任一条件者即可。
②表中的数据适用于不冻区（段）的情况；对冰冻区（段），表中数值应乘以0.8的系数，对微冰冻区（段），表中数值应乘以0.9的系数；③表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，表中数值应乘以1.5的系数；单位以mg/kg土表示；④表中苛性碱（OH-）含量（mg/L）应为NaOH和KOH中的OH-含量。
钎探地基探锤与承载力转化
钎探锤击数计算地基承载力的规范是什么？
应该是在《建筑工程施工质量验收规范》中有个计算公式，就是30cm的锤击数总和乘以0.8减去2，最后再乘以9.8
钎探并不是用来测试地基承载力的，它主要是用来检查一下地基是否均匀，再就是看地基下是否有古井、坟墓等等影响承载力的东西。
钎探地基探锤与承载力转化
一般粘性土容许承载力（T/M2）
锤数
15
20Βιβλιοθήκη 2530承载力10
14
18
22
粘性素填土容许承载力（T/M2）
锤数
10
20
30
40
承载力
8
11
13
15
新近堆积黄土的容许承载力（T/M2）
锤数
7
11
15
19
23
27
承载力
8
9.5
10
11.0
12
13.5
锤重：10kg，探干直径为25mm
岩土承载力
注：本表适用于一般第四纪及新近沉积卵石和圆砾N、-表示经过修正后的标贯锤击数素填土承载力特征值f ak(kPa)注：本表适用于填埋时间超过10年黏性土，以及超过5年的粉土砂土承载力特征值f ak(kPa)砂土承载力特征值的经验值f ak(kPa)原状土物理性质指标变化范围注：粘砂土3＜I p≤7；砂粘土7＜I p≤17碎石土密实度按N63.5分类注：本表适用于平均粒径等于或小于50mm，且最大粒径小于100mm 的碎石土。
对于平均粒径大于50mm，或最大粒径大于100mm 的碎石土，可用超重型动力触探或用野外观察鉴别。
碎石土密实度按N120 分类注：当用静力触探探头阻力判定砂土的密实度时，可根据当地经验确定。
粘性土为塑性指数I p大于10的土，可按下表分为粘土、粉质粘土。
粘性土的分类注：塑性指数由相应于76g 圆锥体沉入土样中深度为10mm 时测定的液限计算而得。
无筋扩展基础台阶宽高比的允许值注: 1 p k 为作用标准组合时的基础底面处的平均压力值(kPa)；2 阶梯形毛石基础的每阶伸出宽度，不宜大于200mm ；3 当基础由不同材料叠合组成时，应对接触部分作抗压验算；4 混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa 时，尚应进行抗剪验算；对基底反力集中于立柱附近的岩石地基，应进行局部受压承载力验算。
复合地基沉降计算经验系数sp ψ第四纪地层成因符号1. ml--人工填土2. al--冲击层3. pl--洪积层4. dl--坡积层5. el--残积层6. eol--风积层地基基础设计等级场地复杂程度等级注：一级、二级场地各条件中只要符合其中任一条件者即可。
②表中的数据适用于不冻区（段）的情况；对冰冻区（段），表中数值应乘以0.8的系数，对微冰冻区（段），表中数值应乘以0.9的系数；③表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，表中数值应乘以1.5的系数；单位以mg/kg土表示；④表中苛性碱（OH-）含量（mg/L）应为NaOH和KOH中的OH-含量。
地基承载力 标准贯入试验(标准化作业指导书)
公路工程试验检测中心有限公司地基承载力（标准贯入试验）标准化作业指导书一、依据的检测标准及技术要求本作业指导书依据的检测标准及技术要求是：《岩土工程勘察规范》（GB 50021-2001）（2009版）中的“标准贯入试验”。
参考规范为：《建筑地基处理技术规范》（JGJ 79-2012）。
二、适用范围适用于砂土、粉土和一般粘性土。
三、试验目的通过标准贯入试验得到标准贯入试验锤击数N值，并可对试验中取出的土样进行鉴别、记录，以辅助判断地基土的物理力学性质。
标准贯入试验并不能直接测定砂土、粉土和粘性土的强度、变形参数、地基承载力、单桩承载力、砂土和粉土的液化、成桩的可能性等物理力学性质，而是通过与其他原位试验手段或室内试验成果进行对比，建立关系式，积累地区经验，才能评价地基土的物理力学性质。
四、试验原理标准贯入试验（SPT）（standard penetration test）实质上属于动力触探之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头，称之为贯入器。
标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N表示，也称标贯击数。
五、仪器设备标准贯入试验的设备主要由贯入器、钻杆和穿心锤三部分组成，设备规格见表5.1。
表5.1 标准贯入试验设备规格六、试验准备6.1 收集和了解检测工程概况检测任务开展前，应对受检工程进行现场调查，搜集其工程地质资料、施工记录等，对于各土层的岩性特征进行详细了解并记录。
6.1.1 项目名称，建设、设计、施工、监理单位名称等信息；6.1.2 场地工程地质勘察报告。
内容应包括包括地貌、水文地质条件、土层分布等地质资料。
6.2 确认检测数量6.2.1 按照设计文件和委托方的要求进行检测。
6.2.2 对于强夯地基均匀性检验，可采用标准贯入试验。
重型动力触探试验方式
3.2.6.4动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。
根据锤击能量可按表3-33分为轻型、重型和超重型三种。
表3-33 圆锥动力触探类型类型轻型重型超重型锤的质量（kg） 10±0.2 63.5±0.5 120±1落距(cm) 50±2 76±2 100±2直径(mm) 40 74 74锥角（°） 60 60 60探杆直径（mm） 25 42 50～60深度（cm） 30 10 10锤数 N10 N63.5 N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。
A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。
图3-6 轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。
（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。
（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。
（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。
或每贯入10cm，转动探杆一圈。
（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。
C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。
（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。
图3-7 轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa, 见表3-34、3-35及3-36。
表3-34 一般粘性土承载力特征值fa与N10的关系N10（击/30cm） 15 20 25 30fa（Kpa） 105 145 190 230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35 素填土承载力特征值fa与N10的关系N10（击/30cm） 10 20 30 40fa（Kpa） 85 115 135 160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36 含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm） 15~20 18~25 23~30 27~35 32~40 35~50fa（Kpa） 40~70 60~90 80~120 100~150 130~180 150~200空隙比 e 1.25~1.15 1.20~1.10 1.15~1.00 1.05~0.90 0.95~0.80 <0.80本表引自西安市资料.一、地基承载力1、挡墙基础:每侧每10延米至少检测2个点,必要时可根据需要增加检测点。
重型动力触探试验方式
2.6.4动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。
根据锤击能量可按表3-33分为轻型、重型和超重型三种。
表3-33 圆锥动力触探类型类型轻型重型超重型锤的质量（kg） 10±0.2 63.5±0.5 120±1落距(cm) 50±2 76±2 100±2直径(mm) 40 74 74锥角（°） 60 60 60探杆直径（mm） 25 42 50～60深度（cm） 30 10 10锤数 N10 N63.5 N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。
A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。
图3-6 轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。
（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。
（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。
（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。
或每贯入10cm，转动探杆一圈。
（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。
C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。
（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。
图3-7 轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa, 见表3-34、3-35及3-36。
表3-34 一般粘性土承载力特征值fa与N10的关系N10（击/30cm） 15 20 25 30fa（Kpa） 105 145 190 230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35 素填土承载力特征值fa与N10的关系N10（击/30cm） 10 20 30 40fa（KPa） 85 115 135 160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36 含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm） 15~20 18~25 23~30 27~35 32~40 35~50fa（Kpa） 40~70 60~90 80~120 100~150 130~180 150~200空隙比 e 1.25~1.15 1.20~1.10 1.15~1.00 1.05~0.90 0.95~0.80 <0.80本表引自西安市资料.(2)重型动力触探（N63.5）试验：主要用于碎石土、砂土及一般粘性土。
地基承载力试验(标准贯入法)
试验主要步骤
1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器。
2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，继续贯入土中30cm，记录其锤击数，此数为标准贯入击数N。
3、若遇到比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度△s和累计锤击数n，按下式换算成贯入30cm的捶击数N：N=30×n÷△s
4、换以钻探工具继续钻机，至下一需要试验的深度，重复以上操作
5、用于钻杆的弹性压缩会引起能量的损耗，钻杆过长时传入贯入器的动能降低，因而减少每击的贯入深度，亦即提高了锤击数，所以需要根据赶场对锤击数进行修正：N=α×N0
钻杆长度和α的对应关系如下表所列：
6、标准贯入试验国内外已积累了大量的实践资料，给出了根据N估计天然地基的容许承载力，的经验关系，可供工程使用，其对应关系如下表：
附表三：
当S6选“粘性土”时，S11和S12的对应关系如下：
7、因中国面积广阔，每个地区的土质会有差异，所以此经验数据不一定适合所有地区，工程中也会根据本地区的同类工程的经验数据资料得出试验结果，此类情况请从设置功能中输入本地区的同类工程的经验数据，并在界面上选择“经验值取值”。
