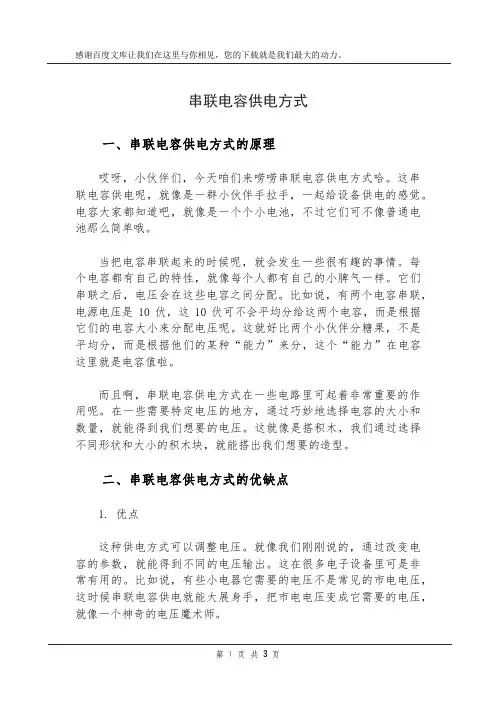

串联电容供电方式一、串联电容供电方式的原理哎呀，小伙伴们，今天咱们来唠唠串联电容供电方式哈。
这串联电容供电呢，就像是一群小伙伴手拉手，一起给设备供电的感觉。
电容大家都知道吧，就像是一个个小电池，不过它们可不像普通电池那么简单哦。
当把电容串联起来的时候呢，就会发生一些很有趣的事情。
每个电容都有自己的特性，就像每个人都有自己的小脾气一样。
它们串联之后，电压会在这些电容之间分配。
比如说，有两个电容串联，电源电压是10伏，这10伏可不会平均分给这两个电容，而是根据它们的电容大小来分配电压呢。
这就好比两个小伙伴分糖果，不是平均分，而是根据他们的某种“能力”来分，这个“能力”在电容这里就是电容值啦。
而且啊，串联电容供电方式在一些电路里可起着非常重要的作用呢。
在一些需要特定电压的地方，通过巧妙地选择电容的大小和数量，就能得到我们想要的电压。
这就像是搭积木，我们通过选择不同形状和大小的积木块，就能搭出我们想要的造型。
二、串联电容供电方式的优缺点1. 优点这种供电方式可以调整电压。
就像我们刚刚说的，通过改变电容的参数，就能得到不同的电压输出。
这在很多电子设备里可是非常有用的。
比如说，有些小电器它需要的电压不是常见的市电电压，这时候串联电容供电就能大展身手，把市电电压变成它需要的电压，就像一个神奇的电压魔术师。
串联电容供电还比较节省空间。
电容的体积相对来说比较小，尤其是现在科技发达了，小型化的电容到处都是。
把它们串联起来供电，不需要像其他大型供电设备那样占很大的地方，就像一群小蚂蚁，虽然单个小，但是团结起来力量大，而且还不占地方。
2. 缺点不过呢，它也有缺点。
电容串联之后，如果其中一个电容出问题了，那整个供电系统可能就会受到影响。
这就好比一串珠子，其中一颗珠子断了，整串珠子可能就散了。
比如说，一个电容漏电或者短路了，那其他电容的电压分配就会乱套，整个供电就不正常了。
还有啊，串联电容供电的功率是有限的。
如果要给大功率的设备供电，可能就有点力不从心了。
电力电容器试验
电容器基础知识
电力电容器的分类和用途
电力电容器可分为电力电容器和电力电容器装置两大类， 电力电容器包括： 并联电容器：用于电力系统中无功补偿，补偿负荷的感性电 流，减小线路损耗， 调节无功平衡 交流滤波电容器：与滤波电抗器组成滤波回路，滤除系统系 统谐波。 串联电容器：串联于电力系统中，补偿线路电感，稳定系统 电压,提高输送容量。 耦合电容器：用于电力载波的高频通路。 直流滤波电容器：消除直流输电系统中，整流设备产生的纹 波或谐波。 断路器电容器：并于断路器断口上，均匀断口之间的电压。
电容器损耗
• 电容器的额定电压与其他设备不同，其额定电压不等于系 统额定电压，主要原因是电容器的额定电压与容量和成本 直接有关，额定电压的确定决定于系统的最高运行电压、 串联电抗器的电抗率、系统的谐波水平等。 • 电容器损耗： 电容器内消耗的有功功率，对于单元电容器，由电介 质、内部熔丝、内部放电器件、连接件等产生的损耗。对 于电容器组，由单元、外部熔断器、母线、放电电阻和阻 尼电抗器等产生的损耗。 • 电容器的损耗角正切值 在规定的正弦交流电压和频率下，电容器的等效串联 电阻与容抗之比，这里为电容器的内部介质损耗。
• 的两个出线是通过安装在电容器箱壳顶部的两个对壳绝缘 的套管引出的，而单套管电容器的两个出线只有其中的一 个是通过对壳绝缘的套管引出的，而另一个出线则通过接 壳的方式从箱壳的接线端引出。
电容器的早期损坏
• 电容器的技术性能取决于两个方面：其一是电容 器的绝缘介质，介质的优劣。由于电容器的极间 介质的场强直接决定着电容器的容量的大小，所 以，在所有的电器设备中，电容器的场强是最高 的，所以电容器对制造工艺要求也是最高的。 • 这里要说明的一点是，由于电容器的场强较高， 极间介质较薄，电容器早期少量的损坏应是一种 正常现象。 • 由于国内电容器行业制造设备和工艺的进步，有 力地保证了产品质量的稳定提高。
浅谈电力系统中串联电容器和电抗器

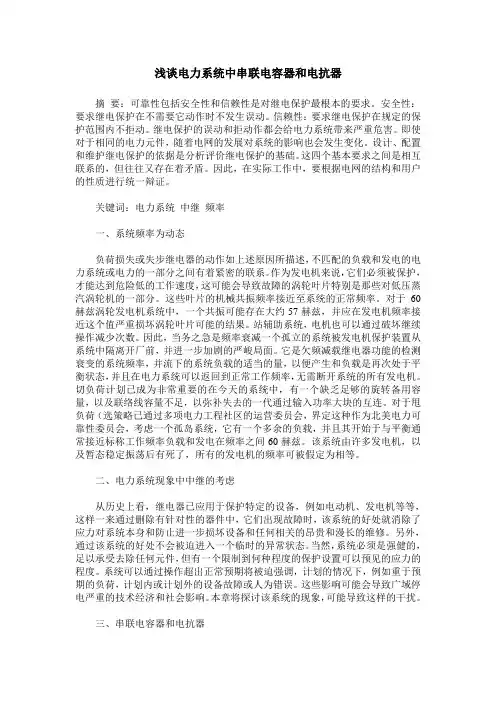

浅谈电力系统中串联电容器和电抗器摘要：可靠性包括安全性和信赖性是对继电保护最根本的要求。
安全性：要求继电保护在不需要它动作时不发生误动。
信赖性：要求继电保护在规定的保护范围内不拒动。
继电保护的误动和拒动作都会给电力系统带来严重危害。
即使对于相同的电力元件，随着电网的发展对系统的影响也会发生变化。
设计、配置和维护继电保护的依据是分析评价继电保护的基础。
这四个基本要求之间是相互联系的，但往往又存在着矛盾。
因此，在实际工作中，要根据电网的结构和用户的性质进行统一辩证。
关键词：电力系统中继频率一、系统频率为动态负荷损失或失步继电器的动作如上述原因所描述，不匹配的负载和发电的电力系统或电力的一部分之间有着紧密的联系。
作为发电机来说，它们必须被保护，才能达到危险低的工作速度，这可能会导致故障的涡轮叶片特别是那些对低压蒸汽涡轮机的一部分。
这些叶片的机械共振频率接近至系统的正常频率。
对于60赫兹涡轮发电机系统中，一个共振可能存在大约57赫兹，并应在发电机频率接近这个值严重损坏涡轮叶片可能的结果。
站辅助系统，电机也可以通过破坏继续操作减少次数。
因此，当务之急是频率衰减一个孤立的系统被发电机保护装置从系统中隔离开厂前，并进一步加剧的严峻局面。
它是欠频减载继电器功能的检测衰变的系统频率，并流下的系统负载的适当的量，以便产生和负载是再次处于平衡状态，并且在电力系统可以返回到正常工作频率，无需断开系统的所有发电机。
切负荷计划已成为非常重要的在今天的系统中，有一个缺乏足够的旋转备用容量，以及联络线容量不足，以弥补失去的一代通过输入功率大块的互连。
对于甩负荷（选策略已通过多项电力工程社区的运营委员会，界定这种作为北美电力可靠性委员会，考虑一个孤岛系统，它有一个多余的负载，并且其开始于与平衡通常接近标称工作频率负载和发电在频率之间60赫兹。
该系统由许多发电机，以及暂态稳定振荡后有死了，所有的发电机的频率可被假定为相等。
二、电力系统现象中中继的考虑从历史上看，继电器已应用于保护特定的设备，例如电动机、发电机等等，这样一来通过删除有针对性的器件中，它们出现故障时，该系统的好处就消除了应力对系统本身和防止进一步损坏设备和任何相关的昂贵和漫长的维修。
串联滤波电容
串联滤波电容串联滤波电容是一种重要的电子元件，也是电子电路中常用的滤波器之一。
串联滤波电容的作用是滤除交流信号中的杂波，保证直流信号的稳定，并提高信号的纯度和可靠性。
本文将对串联滤波电容的原理、特点、使用方法以及电路实例进行详细介绍。
一、串联滤波电容的原理串联滤波电容是指将电容器与直流电源串联连接，使电容器上的电荷通过电源的直流电路而进行充放电过程，从而起到滤波的作用。
其基本原理是利用电容器在交流电场下的阻抗较低，而在直流电场下的阻抗较高的特性，来滤除杂波。
当交流信号通过电容器时，由于其频率较高，容易被电容器滤除。
而直流信号则能够通过电容器，在电容器两端产生稳定的直流电压。
二、串联滤波电容的特点1. 串联滤波电容具有良好的滤波效果，能够有效地滤除交流信号中的噪声和杂波。
2. 串联滤波电容对直流信号的影响很小，能够保证直流信号的稳定性。
3. 串联滤波电容具有电容器本身的高阻抗和低阻抗特性，能够适应不同的直流电源和交流信号。
4. 串联滤波电容使用方便，不需要复杂的电路设计和调试，能够广泛应用于各种电子设备中。
三、串联滤波电容的使用方法1. 选择适当的电容器，根据所需的电容值、工作电压、频率等参数进行选择。
2. 将电容器与直流电源串联连接，使电容器两端与电源正负极相连。
3. 将需要进行滤波的交流信号接入电容器两端，使其经过电容器滤波后输出。
4. 根据需要，可以添加附加的电阻器等元件，以进一步改善滤波效果。
四、串联滤波电容的电路实例下面以一个直流稳压电源为例，介绍串联滤波电容在电子设备中的应用。
直流稳压电源电路图如下所示：在该电路中，C1和C2分别为两个串联滤波电容，用于滤除输入交流信号中的杂波和噪声，从而保证输出直流信号的稳定性。
与此同时，由于串联滤波电容的特性，C1和C2不会对直流信号产生显著的影响，保证了输出电压的准确度和稳定性。
该电路具有简单、可靠、经济等特点，广泛应用于各种电子设备中。
结论：串联滤波电容是电子电路中常用的滤波器之一，具有滤波效果好、稳定性强、使用方便等优点。
电力电容器的原理及应用

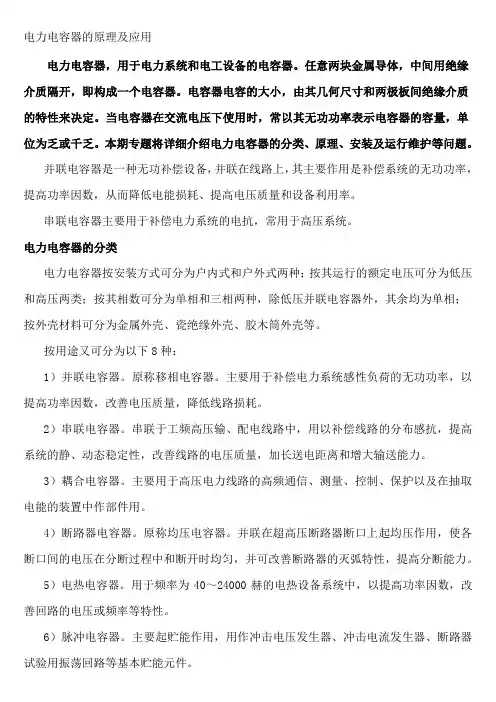

电力电容器的原理及应用电力电容器，用于电力系统和电工设备的电容器。
任意两块金属导体，中间用绝缘介质隔开，即构成一个电容器。
电容器电容的大小，由其几何尺寸和两极板间绝缘介质的特性来决定。
当电容器在交流电压下使用时，常以其无功功率表示电容器的容量，单位为乏或千乏。
本期专题将详细介绍电力电容器的分类、原理、安装及运行维护等问题。
并联电容器是一种无功补偿设备，并联在线路上，其主要作用是补偿系统的无功功率，提高功率因数，从而降低电能损耗、提高电压质量和设备利用率。
串联电容器主要用于补偿电力系统的电抗，常用于高压系统。
电力电容器的分类电力电容器按安装方式可分为户内式和户外式两种；按其运行的额定电压可分为低压和高压两类；按其相数可分为单相和三相两种，除低压并联电容器外，其余均为单相；按外壳材料可分为金属外壳、瓷绝缘外壳、胶木筒外壳等。
按用途又可分为以下8种：1）并联电容器。
原称移相电容器。
主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。
2）串联电容器。
串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。
3）耦合电容器。
主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
4）断路器电容器。
原称均压电容器。
并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。
5）电热电容器。
用于频率为40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。
6）脉冲电容器。
主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。
7）直流和滤波电容器。
用于高压直流装置和高压整流滤波装置中。
8）标准电容器。
用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
电容和电容器的组合
电容和电容器的组合电容器是电学元件的一种，用于存储电能，也可称为电容。
电容器通过两个电极之间的电介质，例如空气、电解质或绝缘体，来储存电荷。
在实际应用中，电容器常常会以不同的方式进行组合，以满足特定的电路需求。
1. 串联组合串联组合是指将多个电容器连接在一起，使它们的正极和负极相连。
在串联组合中，总电容（C_total）等于各个电容器电容（C_1、C_2、C_3...）的倒数之和的倒数：1/C_total = 1/C_1 + 1/C_2 + 1/C_3 + ...串联组合的总电容比任何一个电容器的电容都小，且电压在各个电容器上是相等的。
2. 并联组合并联组合是指将多个电容器的正极和负极分别相连。
在并联组合中，总电容等于各个电容器的电容之和：C_total = C_1 + C_2 + C_3 + ...并联组合的总电容等于各个电容器的电容之和，且电压在各个电容器上是相等的。
3. 混合组合混合组合是指将串联组合和并联组合结合使用。
通过将电容器以不同的方式连接，可以实现更灵活和复杂的电路设计。
4. 应用案例：音频信号耦合电容器在电子设备中，音频信号耦合电容器常用于耦合音频信号，以实现信号的传递和隔离。
例如，将两个音频设备连接时，可以使用电容器将它们的音频信号耦合在一起。
串联组合可以在一定频率范围内提供更好的音频传输性能，而并联组合则可以提供更大的信号通路容量。
总结：电容和电容器的组合方式包括串联组合、并联组合和混合组合。
通过合理地组合电容器，可以满足电路的需求，并实现各种功能。
在实际应用中，不同的电容组合方式应根据特定的电路要求来选择，以提高电路性能和功能实现。
正泰 TBB型高压并联电容器补偿成套装置 说明书
5. 主要技术性能指标5.1 电容偏差5.1.1 装置实际电容与额定电容之差在额定电容的0～+5%范围内。
5.1.2 装置任何两线路端子之间，其电容的最大值与最小值之比不超过1.02。
5.2 电感偏差5.2.1 在额定电流下，其电抗值的容许偏差为0～+5％。
5.2.2 每相电抗值不超过三相平均值的±2％。
5.3 绝缘水平装置额定电压一次电路1min 工频耐受电压(方均根值)一次电路冲击耐受电压[(1.2～5)/50μs 峰值]二次电路1min 工频耐受电压(方均根值)610353242956075200222单位：kV 表15.4 过负载能力5.4.1稳态过电压 工频过电压U N 最大持续时间说明1.101.151.201.30长期每24h 中30min 5min 1min指长期过电压的最高值不超过1.10U N 系统电压的调整与波动轻负载时电压升高轻负载时电压升高表26. 结构和工作原理6.1 该装置为柜式结构或框架式结构，可以手动投切电容器组，又可配以电压无功自动控制器对电容器组实行自动投切。
6.2 柜式结构装置由进线隔离开关柜、串联电抗器柜、并联电容器柜以及连接的母线组成。
电容器柜可根据补偿容量大小和设置的方案确定柜的数量，一般由多个柜组成。
柜体采用优质冷轧钢板折弯焊接或敷铝锌板折弯拼装而成。
柜体防护等级要求达到IP20。
6.3 结构布局：当单台电容器额定容量为30～100千乏时，所构成的电容器组为三层（单）双排结构，当额定容量为100千乏以上者为二层(单)双排结构，当额定容量为200千乏以上者为单层(单)双排结构。
其外形结构视图详见图1～图8。
5.4.2 稳态过电流：能在方均根值不超过1.1×1.3下长期运行。
5.4.3 用不重击穿的开关投切电容器时可能发生第一个峰值不大于2 2倍施加电压(方均根值)，持续时间不大于1/2周波的过渡过电压。
相应的过渡过电流峰值可能达到100I N ，在这种情况下，允许每年操作1000次。
高压并联电容器装置说明书
高压并联电容器装置说明书一．概述产品适用范围与用途TBB型高压并联电容器装置（以下简称装置），主要用于3~ 110kV，频率为50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。
型号、规格及外形尺寸装置的保护方式通常与电容器组的接线方式有关系，一般的有AK、AC、AQ和BC、BL之分。
GB 50227 标称电压1kV以上交流电力系统用并联电容器GB 10229 电抗器GB 高压输变电设备的绝缘配合GB 50060 3～110kV高压配电装置设计规范JB/T 5346 串联电抗器JB/T 7111 高压并联电容器装置DL/T 840 高压并联电容器使用技术条件其它现行国家标准。
DL/T 604 高压并联电容器装置订货技术条件常用的产品规格与柜体外形尺寸如表1~5所示。
装置的外形和基础的示意图分如图1、图2所示。
产品规格与外形尺寸注：以下尺寸仅供参考，实际尺寸根据用户情况而定。
以单台电容额定电压11/3kV表格1 卧式-阻尼电抗后置单位：mm表格2 卧式-阻尼电抗前置单位：mm表格3 立式-阻尼电抗后置单位：mm表格4 卧式-铁芯电抗后置单位：mm表格5 立式-铁芯电抗后置单位：mm图1装置外形图图2 装置基础图使用环境条件1.装置用于户内或户外；2.安装运行地区的海拔高度不超过1000m（特殊地域或地区可商定）；3.周围空气温度为-40℃～+45℃（特殊环境可商定）；4.空气相对湿度不大于85%（20℃时）；5.无有害气体及蒸汽，无导电性或爆炸性尘埃等；6.安装场所应无剧烈的机械振动和颠簸；7.抗震设防烈度8度。
工作条件表6 稳态过电压×(In为电容器组额定电流)的电流下连续运行。
该电流系由、电容值偏差及高次谐波综合作用的结果。
2.技术性能依据标准装置技术性能符合DL/T604-1996《高压并联电容器装置订货技术条件》及其引用标准GB50227-95《并联电容器装置设计规范》等相关标准的规定要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.6 试验内容和条件不同
序号
试验内容
串联电容器
并联电容器
1
试验标准
GB/T6115.1-2008
GB/T11024.1-2001
2
电容测量
±3、±1.5（实测）
±3
3
电容器损耗测量
≤0.02、0.016（实测）
≤0.02
4
端子间电压试验
出
4(1..33UUnlim=（1.3×D2C.3U）n=2.9/190Usn/A、C ）2.15Un （AC）/10s
• 串联电容补偿的调压作用是连续的，能随着负荷变化而自动改变 调压能力，因而减少了受端电压的波动。用串联补偿来改善电压水 平要比并联电容补偿优越的多。
3. 串联与并联补偿有哪些不同？
• 为了达到同样的调压效果，通常串联电容器容量仅为并联电容器 容量的1/4～2/5。
3.5 运行工况不同 3.5.1 串补装置运行工况 • 串补装置要经受系统（异地或近地 ）短路故障时和切除短路故障
安装组数
500
500
500
固定串补 固定串补 固定串补
2（4分段） 1 （ 两 分 段 ）2
500 固定串补
5
补偿度 %
35%
补偿容量 Mvar
380.54*2 297.44*3
过电压保护系数
2.3
供货商
电科院
电科院
电科院
电科院
GE
投运年份
予计09.3 2008
单元并串联
额定电压
kV
额定容量
kvar
722
441
内熔丝 内熔丝
343*178* 1000
94
100
COOPE R
西安ABB
美国GE
12.45
367.4 无熔丝
C00PER NOKIAN
上海库 柏
我国串联补偿装置一览表
站名
桂林
砚山
建水
忻都
霍州
地点
桂林 云南文山州 云南红河州
灵山县
砚山县
建水县
忻都
线路
墨江-红河 神木-石家庄
电压等级 kV 类型
美国GE 电科院 电科院 电科院 电科院 西门子 电科院
投运年份
2000
2001
2003
2003
2003
2004.12
2005
2006
2007
2008 2008.10 2006.8 2007.5
单元并串联 10*4*2*2 *2
11*8*2， 10*2*2
6*2*2
6串*10* 2*2*2
额定电压
kV
3. 串联与并联补偿有哪些不同？（GE）
3.1串联与并联补偿的作用不同： • 并补装置能够减少线路中和变压器有功损耗和无功损耗； • 并补装置能够提高连接点的电压水平； • 并补装置可以提高电源侧功率因数； • 并补装置能增加电源能力提高线路传输效率； 3.2 接线方式不同： • 与负荷阻抗电气相并联的为并补装置，见图1。 • 与线路阻抗电气相串联的为串补, 见图2。
当线路负荷增大时，线路上的电压损失使末端电压水平不符合负 荷正常工作要求，用串联电容器补偿一部分线路电抗，使线路电 压损失减少，以保障受端电压达到要求。
在满足末端电压达到要求的前提下，甚至可以把线路的输送容量 ，提高到按导线发热条件所决定的容量。
2. 串联补偿装置在电力系统中的作用
2.2 改善电压质量减小末端电压波动。 当线路上带有大容量冲击负荷时（如：电弧炉，轧钢设备等）
• 串补装置退出运行，将会影响系统电压、输送容量等。因此，对 串补装置运行的可靠性要比并补可靠性要求高的多。
3.4电压调整效果不同
• 并联电容仅使电压升高某一数值，且随着负荷（电流）的增大 （线路末端电压下降），并联电容无功输出下降，用户侧需要容性 无功时，并补装置容性无功出力反而下降， （用电压负反馈），对 于电容器生产厂而言，反而更担心轻负荷工况。
串联电容器及其成套装置介绍
串联电容器及其成套装置介绍
（一） 串联电容器 （二） 高压串联电容器装置
（一） 串联电容器
1． 串联补偿发展简介； 2． 串联补偿装置在电力系统中的作用（注：题目）； 3. 串联与并联补偿有哪些不同（注：题目）？ 4. 串联电容器设计中的几个争议问题（注：题目）； 5. 串联电容器设计可靠性估计； 6. 串联电容器组内部故障保护整定计算； 7. 绝缘水平及绝缘配合、 成套机械强度； 8. 电容器组结构及接线原理； 9. 成套故障箱壳爆破能量计算；
串联和并联电容器组允许工况----过流和暂态极限过电压对比表
持续时间 长期持续运行 8h（间隔12h）
2h（间隔8h）
30min（间隔6 h） 10min（间隔2h） 10s 10s 300～500ms
串联过电流倍数（P.U）
GB/T6115.1
项IN
1.1 IN
3.6 试验内容和条件不同
序号 1
试验标准
试验内容
9
热稳定试验
10
端子与箱壳间交流电压试验
11
端子与外壳间雷电冲击试验
串联电容器 GB/T6115.1-2008
并联电容器 GB/T11024.1-2001
1.44Qn/50mm/55℃/48h /最热点温 1.44Qn/50mm/55℃/48h /最
串联电容 器
单元
熔丝种类 箱壳尺寸
mm 重量 kg
制造商
桂容、 西安ABB
西安ABB
西安ABB
思源
沽源
长-南-荆
长治-南阳-荆门 1000
固定串补 4组（远期12组） 20% 1×960+2×720+1× 600 =（∑3000Mvar） 2.3 电科院 2012建 4串19并 6.15、6.25
CAM6.15-558-1 CAM6.25-568-1 内熔丝
3. 串联与并联补偿有哪些不同？
开关重燃过电压： 正常开断，电压不大于1.37Um。
单相重燃时过电压，极间电压1.37Um，极对壳电压4.5Um。 两相重燃极间电压3.1Um，当然幅值还与重燃的次数有关。
正常允许过电流：1.3IN，考虑允许电容偏差允许范围，最大电流 不大于1.5IN。
3. 串联与并联补偿有哪些不同？
2. 串联补偿装置在电力系统中的作用
2.6 减少线路有功损耗 • 由于串联电容器的接入，是线路末端电压的升高，也附带地减
少了线路的功率损失。串联补偿减少线损不如并联补偿减少线损的 效果显著。 • 串补装置在电力系统中的作用归纳：
减少线路电压降、减小系统电压波动、增加输送容量、提高送 端功率因数和减少线路有功损失。
1928年3月，美国纽约电力和照明公司所属的一条33kV线路上， 首先应用电容器，使线路的输送容量自33A提高到67A。但由于一 些技术问题（如：电容器的过电压保护装置）没有得到解决，没有 得到很大推广。
1 串联补偿装置发展简介
• 1950年在瑞典斯塔茨福（Stadsforsen）到哈尔斯堡（Hallsbery） 480km的220kV线路上的阿尔夫塔（Alfta）建立了世界上第一条 220kV的高压串联电容器站，安装容量31.4Mvar，补偿度20.4%。由 于串联电容器的投入，线路输送容量从140MVA提高到175MVA，提 高25%。
电压波动很剧烈，串联电容器作为一种没有延迟性的调压装置， 可以有效地用来平息这种波动。
2.3 缩短线路电气长度。 高压电网线路的电抗约占输电设备总电抗的20～70%，且随着
高压输电线路的不断增长，线路的稳定极限和送电能力将受到限 制，串联电容器的作用相当于缩短了线路的电气长度，从而提高 线路的稳定极限。
1 串联补偿装置发展简介
随着交流电力系统的发展，输、配电线路的长度不断增长，相应 的线路阻抗随之增大，使线路的输送能力受到限制。在中低压电网 中由于线路阻抗的增大，使电压质量不能保证，从而限制了线路的 送电能力，在高压远距离输电线路上，很大的线路阻抗限制了系统 的稳定极限。
1920年，美国H.M.Hobart提出将电容器接在配电变压器上，以减 轻变压器负荷。
＜90kg 西 安 ABB 南 阳 站 2×720 桂林-荆门、思源-长 治
1 串联补偿装置发展简介
按照补偿阻抗的可控性，串联电容补偿分为： 固定串补（FSC）和可控串补（TCSC）。 我国串补工程18个项目，可控串补：广西平果（西门子）、碧成
、伊冯（电科院）。其余为固定串补。 电压等级分：2个220kV，15个500kV, 1个1000kV。
2. 串联补偿装置在电力系统中的作用
2.4增加线路输送容量 线路输送容量往往是受线路电压损失所限制，在线路上串联电
容器后，由于电压的损失减少，可以提高同一线路的输送容量。 补偿度越大，线路的输送功率提的越高。 2.5 增大线路送端功率因数 由于功率通过电容器时产生的容性无功功率，补偿了一部分线 路电抗中所消耗的感性无功功率，送端和末端电压之间的相角的 减小，在末端负荷功率因数不变的条件下，使线路送端的功率因 数增大。
8.826
5.96
7.3/4.98
串联电容器
额定容量 kvar
521
单元 熔丝种类 内熔丝
736.7 内熔丝 内熔丝
664/598 内熔丝
箱壳尺寸 mm
343*178* 699
343*178 * 1140
重量 kg
62
100
82/88
制造商
COOPER ABB
NOKIAN
COOPE R
6.615 4.383
1.35 IN 1.5 IN
1.2 IN
1.35 IN 1.5 IN 8. IN 1.15Ulim 1.35Ulim
