实验六VLAN实验
实验二 交换实验_VLAN及链路冗余实验报告
实验二交换实验_VLAN及链路冗余一、实验名称本次实验的实验名称为：交换实验，主要分为以下几个小实验：（1）同一交换机VLAN的划分，也称为交换机端口的隔离；（2）不同交换机上VLAN的划分（3）三层交换机使不同VLAN互通（4）端口聚合提供冗余链路二、实验目的1.同一交换机VLAN的划分在实现同一交换机VLAN的划分实验中，我们主要的目的是理解Port Vlan 的配置，动手实现在同一个交换机上划分VLAN。
2.不同交换机上VLAN的划分在实现不同交换机上VLAN的划分实验中，我们主要的目的是理解跨交换机之间VLAN的特点，可以动手实现在不同的交换机上划分VLAN。
3.三层交换机使不同VLAN互通在利用三层交换机实现不同VLAN互通的实验中，我们主要的目标是使用三层交换机实现不同VLAN间互相通信。
4.端口聚合提供冗余链路在实现交换机的端口聚合以提供冗余链路的实验过程中，我们的主要目标是理解链路聚合的配置及原理，动手实现交换机端口的聚合。
三、实验设备在本次实验的过程中，主要要求的实验设备有交换机2台：三层S3550-1，二层S2126G-1；PC机4台：PC1，PC2，PC5和PC6以及若干条直连线和交叉线。
四、实验拓扑图1.同一交换机VLAN的划分该实验主要使用了二层交换机S2126G-1和两台PC机PC5、PC6，IP地址设置、连接端口号的设置如下图（1）所示：图（1）2.不同交换机上VLAN的划分该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（2）所示：图（2）3.三层交换机使不同VLAN互通该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（3）所示：图（3）4.端口聚合提供冗余链路该实验主要使用了二层交换机S2126G-1、三层交换机S3550-1以及四台PC机PC1、PC2、PC5、PC6，IP地址设置、连接端口号的设置如下图（4）所示：图（4）五、实验内容（步骤）1.同一交换机VLAN的划分（1）按照实验拓扑图进行网络的连接和配置。
《虚拟局域网――VLAN》教学设计方案
《虚拟局域网――VLAN》教学设计方案一、教学目标1、知识与技能目标学生能够理解虚拟局域网（VLAN）的概念和工作原理。
掌握 VLAN 的划分方法，包括基于端口、基于 MAC 地址和基于IP 地址等。
学会配置 VLAN 的基本命令和参数。
2、过程与方法目标通过实际案例分析和实验操作，培养学生的问题解决能力和动手实践能力。
引导学生进行小组合作学习，提高学生的团队协作能力和沟通交流能力。
3、情感态度与价值观目标激发学生对网络技术的学习兴趣和探索欲望。
培养学生的创新思维和严谨的科学态度。
二、教学重难点1、教学重点VLAN 的概念和工作原理。
VLAN 的划分方法和配置命令。
2、教学难点理解 VLAN 如何实现逻辑隔离和提高网络性能。
解决 VLAN 配置过程中可能出现的问题和错误。
三、教学方法1、讲授法讲解 VLAN 的基本概念、工作原理和划分方法，让学生对 VLAN 有初步的认识。
2、案例分析法通过实际的企业网络案例，分析 VLAN 的应用场景和优势，加深学生对 VLAN 的理解。
3、实验法安排学生进行 VLAN 的配置实验，让学生在实践中掌握 VLAN 的配置方法和技巧。
4、小组讨论法组织学生进行小组讨论，共同解决实验中遇到的问题，培养学生的团队协作能力和沟通交流能力。
四、教学准备1、教学环境计算机网络实验室，配备网络设备（交换机、路由器等）和计算机。
2、教学资源教材《计算机网络》相关章节。
多媒体课件，包括 PPT、视频等。
实验指导书，详细说明实验步骤和要求。
五、教学过程1、导入（10 分钟）展示一个复杂的企业网络拓扑图，提出问题：如何有效地管理和划分这样的网络，以提高网络的性能和安全性？引导学生思考并讨论，引出虚拟局域网（VLAN）的概念。
2、知识讲解（30 分钟）讲解 VLAN 的概念和工作原理，通过示意图和动画演示，让学生理解 VLAN 如何将一个物理局域网划分为多个逻辑上独立的虚拟局域网。
介绍 VLAN 的划分方法，包括基于端口、基于 MAC 地址和基于IP 地址等，并比较它们的优缺点。
《虚拟局域网――VLAN》教学设计方案
《虚拟局域网――VLAN》教学设计方案一、教学目标1、知识与技能目标（1）学生能够理解虚拟局域网（VLAN）的概念、工作原理和作用。
（2）掌握 VLAN 的划分方法，包括基于端口、基于 MAC 地址、基于网络层协议等。
（3）能够在实际网络环境中配置和管理 VLAN，实现不同 VLAN之间的通信和隔离。
2、过程与方法目标（1）通过实验操作和案例分析，培养学生的动手能力和问题解决能力。
（2）引导学生进行小组合作学习，提高学生的团队协作和沟通能力。
3、情感态度与价值观目标（1）激发学生对网络技术的学习兴趣，培养学生的创新意识和探索精神。
（2）让学生认识到网络技术在实际生活中的重要性，增强学生的信息技术素养。
二、教学重难点1、教学重点（1）VLAN 的概念、工作原理和作用。
（2）VLAN 的划分方法和配置步骤。
2、教学难点（1）理解 VLAN 如何实现不同网段之间的隔离和通信。
（2）在复杂网络环境中，合理规划和配置 VLAN。
三、教学方法1、讲授法通过讲解，让学生对 VLAN 的相关知识有初步的了解。
2、实验法安排学生进行实际的网络配置实验，加深对 VLAN 的理解和掌握。
3、案例分析法通过实际案例，分析 VLAN 在企业网络中的应用，提高学生的实际应用能力。
4、小组讨论法组织学生进行小组讨论，共同解决问题，培养团队合作精神。
四、教学准备1、网络实验室，配备相关的网络设备，如交换机、路由器等。
2、多媒体教学设备，用于展示课件、演示操作等。
3、教学课件，包含 VLAN 的相关理论知识、实验步骤、案例分析等。
五、教学过程1、导入（5 分钟）通过展示一个企业网络拓扑图，提出问题：“在这个网络中，如果不同部门之间需要进行数据隔离，但又要保证某些部门之间能够相互通信，应该如何实现？”引发学生的思考，从而引出本节课的主题——虚拟局域网（VLAN）。
2、知识讲解（20 分钟）（1）VLAN 的概念讲解 VLAN 的定义，即虚拟局域网是一种将一个物理的局域网在逻辑上划分成多个广播域的技术。
16个典型实验-H3C实验
目录
实验一以太网交换机基本配置
实验二以太网端口配置实验
实验三利用TFTP管理交换机配置
实验四虚拟局域网VLAN
实验五生成树配置
实验六802.1x和AAA配置
实验七路由器基本配置
实验八PPP配置
实验九FR配置
实验十静态路由协议配置
实验十一RIP协议配置
实验时十二OSPF协议配置
实验十三访问控制列表配置
实验十四地址转换配置
实验十五DHCP配置
实验十六升级路由器或交换机的操作
实验一以太网交换机基本配置
[实验目的]
掌握以太网交换机基本配置
[实验学时]
建议2学时
[实验原理]
一、交换机常用命令配置模式
1 业务描述
（1）Quidway系列产品的系统命令采用分级保护方式，命令被划分为参观级、监控级、配置级、管理级4个级别、简介如下：
参观级：网络诊断工具命令（ping、tracert）等，该级别，该级别
命令不允许进行配置文件保存的操作。
监控级：用于系统维护、业务诊断等，包括display、debugging
命令，该级别命令不允许进行配置文件保存的操作。
vlan间通信三层交换机路由实验报告.doc
vlan间通信三层交换机路由实验报告实验报告实验名称Vlan间路由三层交换实验课程名称计算机网络实训一.实验目的1、进一步理解三层交换机配置的基本原理；2、熟练掌握PacketTracer软件的安装和配置方法；3、掌握三层交换机的基本命令配置。
4、掌握vlan之间路由的含义。
二.实验环境（软件、硬件及条件）1、1台2811路由器；2、2台工作站；3、2台2960的交换机；4、网络连接线路若干（双绞线）；5、网络拓朴结构如下：6、软件：windowsxp操作系统、PacketTracer软件。
三、实验规划1、启动PacketTracer软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图，然后用PacketTracer软件对此网络进行配置。
2、配置各个局域网；1）配置PC1、PC2的IP和网关，子网掩码PC1配置：选择PacketTracer软件中的Desktop，配置如图同理根据规划表和拓扑图配置好PC2机的IP地址、子网掩码和网关。
2）配置路由器的Ethernetport的以太网的IP地址、子网掩码:三层交换机3560的配置命令如下：交换机2960Switch1的配置命令如下：交换机2960Switch0的配置命令如下：4、验证。
在PC1上执行两次ping命令对PC2进行连通性检测验证，结果如下：以上结果说明PC1和PC2能正常通信，说明各交换机Switch配置正确。
五、实验分析：1、对路三层交换机路由表进行察看结果如下：交换机路由表收敛到192.168.1.0、192.168.2.0Pc1pingpc2通。
进一步说明配置成功。
六、实验心得1、进一步对认识了vlan间的路由；2、能够较熟练地利用PacketTracer软件进行简单网络拓扑结构图的绘制，以及按照拓扑图进行基本配置；3、vlan之间要进行通信必须要经过三层设备，带有路由功能的设备。
2.VLAN及Trunk实验

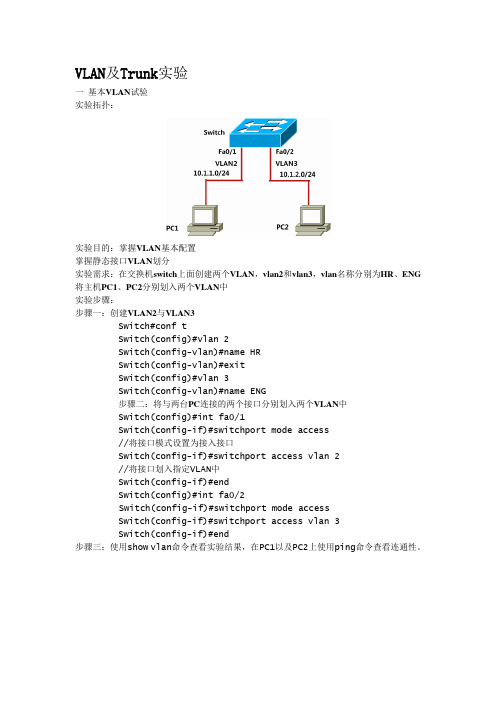

VLAN及Trunk实验一基本VLAN试验实验拓扑：实验目的：掌握VLAN基本配置掌握静态接口VLAN划分实验需求：在交换机switch上面创建两个VLAN，vlan2和vlan3，vlan名称分别为HR、ENG 将主机PC1、PC2分别划入两个VLAN中实验步骤：步骤一：创建VLAN2与VLAN3Switch#conf tSwitch(config)#vlan 2Switch(config-vlan)#name HRSwitch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name ENG步骤二：将与两台PC连接的两个接口分别划入两个VLAN中Switch(config)#int fa0/1Switch(config-if)#switchport mode access//将接口模式设置为接入接口Switch(config-if)#switchport access vlan 2//将接口划入指定VLAN中Switch(config-if)#endSwitch(config)#int fa0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 3Switch(config-if)#end步骤三：使用show vlan命令查看实验结果，在PC1以及PC2上使用ping命令查看连通性。
二Vlan Trunk 实验实验拓扑：实验目的：掌握Trunk的基本配置实验需求：在交换机SW1与SW2上创建VLAN2，并将两个交换机之间的链路设置成trunk链路，使vlan数据能够跨越交换机实验步骤：步骤一：在交换机SW1、SW2上创建VLAN2,并将其与主机连接的接口划入对应VLAN中SW1#conf tSW1(config)#vlan 2SW1(config-vlan)#name HRSW1(config-vlan)#exitSW1(config)#int fa0/1SW1(config-if)#switchport mode accessSW1(config-if)#switchport access vlan 2SW2#conf tSW2(config)#vlan 2SW2(config-vlan)#name HRSW2(config-vlan)#exitSW2(config)#int fa0/2SW2(config-if)#switchport mode accessSW2(config-if)#switchport access vlan 2步骤二：将两个交换机之间的链路配置为Trunk链路SW1(config)#int fa0/20SW1(config-if)#switchport trunk encapsulation dot1q//如果交换机支持多种trunk封装，则必须先指定所使用的封装。
不同交换机间相同vlan的通信
不同交换机间相同vlan的通信计本08级1班黄靖斐（）⼀.实验⽬的：不同交换机间相同vlan的通信⼆.实验⽬的1、了解VLAN的作⽤与功能2、熟悉VLAN配置的操作步骤3、了解交换机的功能及某些基本参数配置⽅法4、实现不同交换机间相同vlan的通信三．实验设备⽀持VLAN的交换机两台，计算机四台（由HW-RouteSim模拟器提供）四．实验拓扑五、实验原理1、VLAN(Virtual lacal area network)虚拟局域⽹Vlan指⼀个或多个LAN上主机的逻辑分组，VLAN是⼀种将局域⽹设备从逻辑上划分成⼀个个⽹段，从⽽实现虚拟⼯作组的新兴数据交换技术。
它是从逻辑上划分，⽽不是从物理上划分，所以同⼀个VLAN内的各个⼯作站没有限制在同⼀个物理范围中，即这些⼯作站可以在不同物理LAN⽹段。
由VLAN 的特点可知，⼀个VLAN内部的⼴播和单播流量都不会转发到其他VLAN 中，从⽽有助于控制流量、减少设备投资、简化⽹络管理、提⾼⽹络的安全性。
从另⼀⽅⾯讲，由于上述特点，其限制了不同vlan间主机的通信，此实验即通过两台交换机间的⼀些不同设置来验证不同vlan 间的主机不能通信，与此同时实现不同交换机间相同vlan的通信。
六．实验步骤1、按上⾯提供的⽹络拓朴结构图，将⽹络设备连接好；2、按拓扑中给的信息要求，修改pc的本地⽹卡IP地址；双击Host A，进⼊它的命令⾏编辑窗⼝进⾏设置：（1）输⼊⽤户名PCA login: root（2）输⼊密码password: linux（3）修改Host A的IP地址，并确定其掩码[root@PCA root]# ifconfig eth0 netmask（4）⽤同上的⽅法对剩下的Host B、C、D主机进⾏相应的参数修改3、双击交换机Switch A，进⼊交换机命令⾏编辑窗⼝；(1)进⼊系统视图命令模式：systemEnter system view, return to user view with Ctrl+Z. [Quidway](2)修改交换机名称：[Quidway]sysname A[A](3)创建vlan，并将相应的接⼝划分到相应的vlan之中：[Quidway]sysname A[A]vlan 3[A-vlan3]port e0/3 to e0/4[A-vlan3]vlan 6[A-vlan6]port e0/6 to e0/7[A-vlan6]quit(4)查看vlan，可以看到以下状态：[A]display vlan allVlan Name Status Ports-------- -------- ---------- ------------------------1 default Active F0/1, F0/2, F0/5, F0/83 Vlan03 Active F0/3, F0/46 Vlan06 Active F0/6, F0/71002 fddi-d Active1004 fnet-d Active4、同上，双击交换机Switch B，进⼊交换机命令⾏编辑窗⼝；(4)进⼊系统视图命令模式：systemEnter system view, return to user view with Ctrl+Z. [Quidway](5)修改交换机名称：[Quidway]sysname B[B](6)创建vlan，并将相应的接⼝划分到相应的vlan之中：[B]vlan 3[B-vlan3]port e0/3 to e0/4[B-vlan3]vlan 6[B-vlan6]port e0/6 to e0/7[B-vlan6]quit(4)查看vlan，可以看到以下状态：[B]display vlan all5、在主机上使⽤ping命令，测试主机间的连通性，并来说明不同情况下vlan 间主机的通信情况；（1）[root@PCA root]#ping 通(本机IP)[root@PCA root]#ping 不通(中间连接线是vlan 1)[root@PCA root]#ping 不通(不同⽹络，不同vlan)[root@PCA root]#ping 不通(不同⽹络，不同vlan)[root@PCB root]#ping 不通(中间连接线是vlan 1)（2）将PCA改接到SwitchA E0/2 (vlan 1)[root@PCA root]#ping 不通(同⽹络，不同vlan)（3）将PCC改接到SwitchB E0/2 (vlan 1)[root@PCA root]#ping 通(同⽹络，同在vlan 1)6、将上述两主机再改回原拓扑的连接形式，然后对两交换机间级联的⼝进⾏协议封装，以实现不同交换机间相同vlan的通信；（1）对交换机A封装trunk：[A]interface ethernet0/8[A-Ethernet0/8]port link-type trunk[A-Ethernet0/8]port trunk permit vlan all（2）对交换机B封装trunk：[B]interface ethernet0/1[6B-Ethernet0/1]port link-type trunk[B-Ethernet0/1]port trunk permit vlan all[B-Ethernet0/1]quit（3）查看当前设备的配置[A]dis currect-configuration[B]dis currect-configuration7、此时，再使⽤ping命令，测试连通性；[root@PCA root]#ping 通[root@PCA root]#ping 不通[root@PCB root]#ping 通即：PCA和PCC同在vlan 2 是通的，PCB和PCD同在vlan 3是通的。
网络设备基本配置实验 实验报告
网络设备基本配置实验实验报告一、实验目的本次网络设备基本配置实验的主要目的是让我们熟悉和掌握常见网络设备的基本配置方法和操作流程，包括路由器、交换机等，通过实际操作来加深对网络原理和技术的理解，提高我们的网络配置和管理能力。
二、实验环境1、硬件环境若干台计算机路由器若干台交换机若干台网线若干2、软件环境Windows 操作系统网络设备配置管理软件三、实验原理1、路由器工作原理路由器是连接不同网络的设备，它根据网络地址（如 IP 地址）来转发数据包。
通过路由表的建立和维护，路由器能够确定数据包的最佳传输路径。
2、交换机工作原理交换机工作在数据链路层，根据 MAC 地址来转发数据帧。
它通过学习连接到其端口的设备的 MAC 地址，建立 MAC 地址表，从而实现快速、准确的数据转发。
四、实验内容1、路由器的基本配置登录路由器使用终端软件（如 SecureCRT）通过 Console 口或网络连接登录到路由器。
配置路由器名称为路由器设置一个有意义的名称，以便于识别和管理。
配置接口 IP 地址为路由器的各个接口配置合适的IP 地址，并设置子网掩码和网关。
配置路由协议根据网络拓扑结构，选择合适的路由协议（如静态路由、RIP、OSPF 等），并进行相应的配置。
配置访问控制列表（ACL）通过设置 ACL，限制特定网络流量的访问，提高网络安全性。
2、交换机的基本配置登录交换机与路由器类似，通过 Console 口或网络连接登录到交换机。
配置交换机名称给交换机赋予一个易于识别的名称。
配置 VLAN划分不同的 VLAN，实现网络的逻辑隔离，并为每个 VLAN 配置IP 地址。
配置端口模式将交换机端口设置为 Access 模式或 Trunk 模式，以适应不同的网络连接需求。
配置生成树协议（STP）防止网络中出现环路，保障网络的稳定性。
五、实验步骤1、路由器配置步骤首先，通过 Console 线将计算机与路由器的 Console 口连接，并打开终端软件，设置好相应的参数，成功登录到路由器的命令行界面。
vlan间通信三层交换机路由实验报告
实验报告.实验目的进一步理解三层交换机配置的基本原理； 熟练掌握PacketTracer 软件的安装和配置方法; 掌握三层交换机的基本命令配置。
掌握vlan 之间路由的含义。
•实验环境（软件、硬件及条件） 1台2811路由器； 2台工作站； 2台2960的交换机； 网络连接线路若干（双绞线）； 网络拓朴结构如下：6、软件：windows xp 操作系统、PacketTracer 软件。
三、实验规划vlan 10；192.ise.11/24GO/2 vlvi 20:192 168. 2.1/E4 Xtrunk \ Gl/1 irliii 20： s*0 £0/2-2斗\ £0/2 ■"12960-24TT S witch 0GO/1 35 码Multil Aer Strunk /Gl/I 1 r | fO/2/ j「一^29S0-24TTSwitchlPC-PT PCIFC1:1^ 163.1 100/24PC*PT PC2FC2:192.16S 2 100/24实验名称 课程名称Vian 间路由三层交换实验计算机网络实训1、 2、31、 2、 3、间路由-二层交换 1*—二层交换机：SW3560GiO/1trunkGiO/2 trunkvlan 10 192.168. L 1/24 swl fO/2-24vlan 20192.16& 2.1/24sw2 fO/2-24交换机「Swl 2960Gil/ItrunkfO/2->PCl交换机:SwO 2960Gil/1trunkfO/2->PC2IPC1: 192.168.1.100/24]PC2: 192.168. 2.100/241、启动PacketTracer 软件，选择路由器、PC 构成以上拓扑结构，画出拓扑图,vlan 10:192. 169. 1. 1/24 trunk PC-PTPCIPCI ：192.16B.1 100/24然后用PacketTracer 软件对此网络进行配置。
VLAN综合实验(二)
Port hybrid pvid vlan 4
Port hybrid vlan 3 4 untagged
MAC ADDR
VLAN ID
PORT INDEX
MAC A
2
6
MAC B
3
12
MAC C
4
22
设备配置方案
将最终实现实验要求的系统配置文件复制粘贴到此处，并说明其中与本实验相关的配置命令的作用。
port Ethernet 1/0/17 to Ethernet 1/0/24
MAC ADDR
VLAN ID
PORT INDEX
MAC A
2
6
MAC B
3
12
MAC C
4
22
配置为HYBRID类型后
Interface Ethernet1/0/6
Port link-type hybrid
Port hybrid pvid vlan 2
Port hybrid vlan 2 3 untagged
Interface Ethernet 1/0/12
Port link-type hybrid
Port hybrid pvid vlan 3
Port hybrid vlan 2 3 4 untagged
Inte
VLAN ID
PORT INDEX
MAC A
1
6
MAC B
1
12
MAC C
1
22
划分vlan后
vlan 2
port Ethernet 1/0/5 to Ethernet 1/0/8
vlan 3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七 VLAN实验
一、实验目的
1.掌握实际工程中的子网规划方法
2.掌握VLAN的配置方法
二、实验器材
两台交换机，六台计算机，网线5跟，console口电缆2根。
三、实验拓补图
四、实验步骤
1.小组讨论明确项目要求和网络设计方案；
2.根据设计要求，进行三个子网的IP划分；
3.为各子网分配VLAN号和各VLAN对应的交换机端口成员；
4.每个小组形成一个完整的项目规划表，其中主要包括各子网IP规划、VLAN及
5.端口规划、级联端口和VLAN规划、小组成员分工明细表；
6.按照实验拓扑图连接好各种电缆，并配置计算机的IP；
7.根据规划的相关数据，配置交换机中的VLAN和端口成员分配；
8.通过show vlan命令查看各交换机中的VLAN配置情况，并检查是否符合规划
要求；
9.测试各子网的连通性，并分析原因得出结论。
五、程序指令
六、实验验证
S3928A S3928A
行政 财务 培训
行政
培训
Fei_1/1-5
Fei_1/6-14
Fei_1/15-23 Fei_1/24 Fei_1/24 Fei_1/1-10 Fei_1/11-23
