(ProE)理论知识试卷3

（Pro/E）理论知识试卷3一、单项选择题：共45分，每题1.5分（请从四个备选项中选取一个正确答案填写在括号中。

错选、漏选、多选均不得分，也不反扣分）1、在Pro/ENGINEER Wildfire中，（）是工程图图框名称。

A、***.secB、***.frmC、***.drwD、***.prt2、钢和铁分界点的碳的质量分数为（）。

A、4．3％B、3％C、2．11％D、0．77％3、下列Pro/ENGINEER Wildfire主菜单中，（）可以管理多个窗口。

A、分析B、工具C、窗口D、编辑4、已知四杆机构四杆尺寸依次为45（机架）、38、76（连杆）、58，则组成( )机构。

A、曲柄摇杆B、双曲柄C、曲柄滑块D、双摇杆5、下列工具按钮中，（）用于控制尺寸的显示。

A 、B 、C 、D 、6、画叠加体的三视图前，应先（）。

A、分析形体B、选择主视图C、画底稿D、画各部分的特征视图7、（）特征在绘制剖面时，必须绘制一条中心线。

A、拉伸B、旋转C、混合D、扫描8、零件图中的其他视图（）。

A、应优先选用基本视图B、应为基本视图C、应为各种辅助视图D、应为各种断面图9、建立孔特征时需要绘制孔的纵向剖面，下列说法中（）是错误的。

A、剖面必须是开放的。

B、剖面中必须绘制一条中心线作为旋转轴，并且是竖直的。

C、剖面的全部元素必须在中心线的一边。

D、草绘孔时，产生孔的形状主要决定于纵向剖面的形状。

10、已知主、俯视图，左视图正确的是（）。

11、使用（）命令删除特征阵列时，系统只删除阵列所创建的特征，始终保留父特征。

A、删除B、删除阵列C、取消D、A和B12、基本视图（）。

A、必须按展开位置配置B、都可以自由配置C、的俯、左视图应按展开位置配置D、俯、左视图可以自由配置13、在Pro/ENGINEER Wildfire中默认值是（）。

A、第一角投影法B、第二角投影法C、第三角投影法D、第四角投影法14、分析原体的切面是（）。

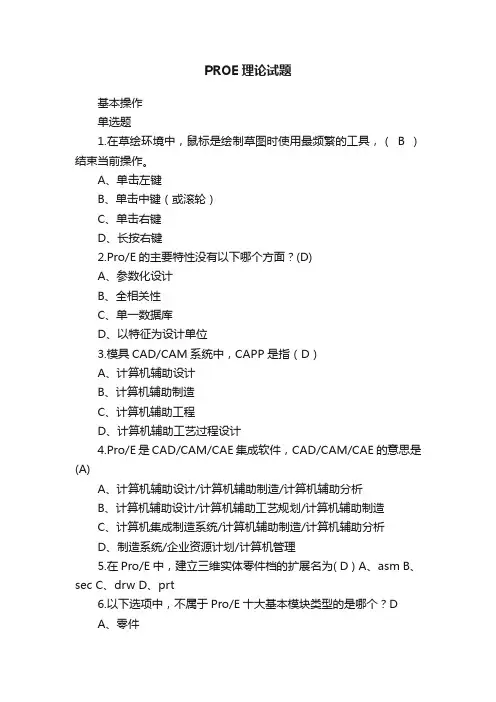

PROE理论试题

PROE理论试题基本操作单选题1.在草绘环境中，鼠标是绘制草图时使用最频繁的工具，（B ）结束当前操作。

A、单击左键B、单击中键（或滚轮）C、单击右键D、长按右键2.Pro/E的主要特性没有以下哪个方面？(D)A、参数化设计B、全相关性C、单一数据库D、以特征为设计单位3.模具CAD/CAM系统中，CAPP是指（D）A、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计4.Pro/E是CAD/CAM/CAE集成软件，CAD/CAM/CAE的意思是(A)A、计算机辅助设计/计算机辅助制造/计算机辅助分析B、计算机辅助设计/计算机辅助工艺规划/计算机辅助制造C、计算机集成制造系统/计算机辅助制造/计算机辅助分析D、制造系统/企业资源计划/计算机管理5.在Pro/E中，建立三维实体零件档的扩展名为( D ) A、asm B、sec C、drw D、prt6.以下选项中，不属于Pro/E十大基本模块类型的是哪个？DA、零件C、制造D、特征7.要想从内存中清除当前文件，可以选择“文件”中哪个命令？BA、拭除——不显示B、拭除——当前C、删除——当前D、删除——不显示8.文件以（）开始的模板使用的是公制度量单位，文件以（）开始的模板使用的是英制度量单位。

DA、mms, inbsB、inbs, mmsC、inlbs, mmnsD、mmns, inlbs9.草绘目的管理器的作用是什么？BA、直接生成设计者需要的最终图形B、管理设计目的C、猜测设计者的绘图意向自动定义尺寸与约束D、以通用格式输出文件10．以公制单位创建一个新的零件时应选取的模板是 ( C )A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal 11．Pro/e 中装配图是以什么格式进行保存的：（ B ）A、＃.prtB、＃.asmC、＃.secD、＃.drw13．打开软件后首先要做的是（D ）B、选择基准面C、创建一个公制的零件D、设定工作目录14．如何将英制的零件转为公制的零件（ C ）。

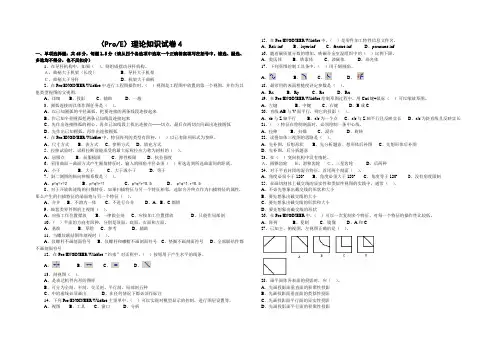

(ProE)理论知识试卷4

（Pro/E）理论知识试卷4一、单项选择题：共45分，每题1.5分（请从四个备选项中选取一个正确答案填写在括号中。

错选、漏选、多选均不得分，也不反扣分）1、在导杆机构中，如果（），则组成摆动导杆机构。

Ａ、曲柄大于机架（长度）B、导杆大于机架Ｃ、曲柄大于导杆D、机架大于曲柄2、在Pro/ENGINEER Wildfire中进行工程图操作时，（）视图是工程图中放置的第一个视图，并作为其他类型视图的父视图。

A、详细B、投影C、辅助D、一般3、圆弧连接的具体作图任务是（）。

A、以已知圆弧的半径画弧，把要连接的两条线段连接起来B、作已知半径圆弧把两条已知线段连接起来C、先作出连接圆弧的圆心，再在已知线段上找出连接点──切点，最后在两切点间画出连接圆弧D、先作出已知圆弧，再作出连接圆弧4、在Pro/ENGINEER Wildfire中，特征阵列的类型有四种，（）以已有阵列形式为参照。

A、尺寸方式B、表方式C、参照方式D、填充方式5、拉伸试验时，试样拉断前能承受的最大标称拉应力称为材料的（）。

A、屈服点B、屈服极限C、弹性极限D、抗拉强度6、采用曲面－曲面方式产生圆角特征时，输入的圆角半径必须（）所选边到所选曲面间的距离。

A、小于B、大于C、大于或小于D、等于7、斜二测图的轴向伸缩系数是（）。

A、p=q=r=2B、p=q=r=1C、p=q=r=0.5D、p=q=1,r=0.58、对于开放轨迹线的扫描特征，如果扫描特征与另一个特征相邻，选取合并终点作为扫描特征的属性，那么产生的扫描特征的端面将与另一个特征（）。

A、合并B、不溶为一体C、不进行合并D、A、B、C都错9、轴套类零件图的主视图（）。

A、应按工作位置摆放B、一律做全剖C、应按加工位置摆放D、只能作局部剖10、（）平面的方向有四种，分别是顶面、底面、右面和左面。

A、基准B、草绘C、参考D、辅助11、当螺纹联结图作剖视时（）。

A、仅螺杆不画剖面符号B、仅螺杆和螺帽不画剖面符号C、垫圈不画剖面符号D、全部联结件都不画剖面符号12、在Pro/ENGINEER Wildfire“约束”对话框中，（）按钮用于产生水平的线条。

proe考试卷及答案

proe考试卷及答案ProE考试卷及答案一、选择题（每题2分，共20分）1. ProE中，以下哪个命令用于创建一个圆？A. CircleB. EllipseC. RectangleD. Polygon答案：A2. 在ProE中，如何将一个零件文件保存为组件文件？A. 使用“另存为”命令B. 使用“保存副本”命令C. 使用“导出”命令D. 使用“新建组件”命令答案：D3. ProE中，以下哪个特征是用于创建一个圆柱体？A. ExtrudeB. RevolveC. SweepD. Loft答案：A4. 在ProE中，如何测量两个点之间的距离？A. 使用“测量”工具栏中的“距离”命令B. 使用“分析”工具栏中的“距离”命令C. 使用“分析”工具栏中的“体积”命令D. 使用“分析”工具栏中的“面积”命令答案：B5. ProE中，以下哪个命令用于创建一个拉伸特征？A. ExtrudeB. RevolveC. SweepD. Loft答案：A6. 在ProE中，如何创建一个倒圆角特征？A. 使用“倒圆角”命令B. 使用“倒角”命令C. 使用“拔模”命令D. 使用“抽壳”命令答案：A7. ProE中，以下哪个命令用于创建一个孔特征？A. HoleB. ExtrudeC. RevolveD. Sweep答案：A8. 在ProE中，如何创建一个镜像特征？A. 使用“镜像”命令B. 使用“复制”命令C. 使用“阵列”命令D. 使用“旋转”命令答案：A9. ProE中，以下哪个命令用于创建一个抽壳特征？A. ShellB. ExtrudeC. RevolveD. Sweep答案：A10. 在ProE中，如何创建一个线性阵列特征？A. 使用“阵列”命令B. 使用“复制”命令C. 使用“镜像”命令D. 使用“旋转”命令答案：A二、填空题（每题2分，共20分）1. ProE的全称是_______。

答案：Pro/ENGINEER2. 在ProE中，创建一个零件文件的默认模板是_______。

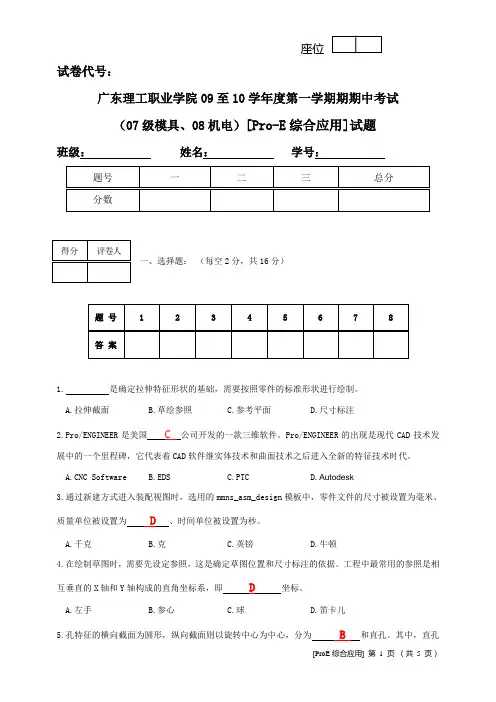

《ProE综合应用》中期考试试卷

试卷代号：广东理工职业学院09至10学年度第一学期期期中考试（07级模具、08机电）[Pro-E 综合应用]试题班级：姓名：学号：一、选择题：（每空2分，共16分）1. 是确定拉伸特征形状的基础，需要按照零件的标准形状进行绘制。

A.拉伸截面 B.草绘参照 C.参考平面 D.尺寸标注2.Pro/ENGINEER 是美国 C 公司开发的一款三维软件。

Pro/ENGINEER 的出现是现代CAD 技术发展中的一个里程碑，它代表着CAD 软件继实体技术和曲面技术之后进入全新的特征技术时代。

C Software B.EDS C.PTC D.Autodesk3.通过新建方式进入装配视图时，选用的mmns_asm_design 模板中，零件文件的尺寸被设置为毫米、质量单位被设置为 D 、时间单位被设置为秒。

A.千克B.克C.英镑D.牛顿4.在绘制草图时，需要先设定参照，这是确定草图位置和尺寸标注的依据。

工程中最常用的参照是相互垂直的X 轴和Y 轴构成的直角坐标系，即 D 坐标。

A.左手B.参心C.球D.笛卡儿5.孔特征的横向截面为圆形，纵向截面则以旋转中心为中心，分为 B 和直孔。

其中，直孔又分为简单孔和 A 。

A.草绘孔B.标准孔C.通孔D.沉孔6. 是指再生一个选取的实体特征，并将其粘贴在不同的位置。

A. 镜像特征B.复制特征C.阵列特征D.以上说法都不对7. 阵列是借助已有阵列实现新阵列的方法，它的操作对象必须与已有阵列的源实例之间具有定位的尺寸关系。

A. 参照B.表C.轴D.尺寸8.在Pro/E中，基准平面的默认名称为A。

A.DTM1B.A-2C.PNT0D.CSO二、简答题：（共24分）1.基础特征也被称为“基本特征”，简述其构成？（6分）2.PRO/E中“强尺寸”与“弱尺寸”的区别是什么，如何将弱尺寸变成强尺寸？（6分）3.简述基准特征在建模过程中的重要性？（6分）4.构造特征一般分为几个类型，请详细描述？（6分）三、创建特征：（共60分）要求：1）保存文件名称为：第X大题第X小题（零件名）；2）建模完成后，将文件统一存放在一个文件夹中，文件夹名称：0X级XX班级XXX姓名；3）将文件夹上传至指定地址（考试时说明），不按指定地址存放者该题以0分记。

PROE-C-考试试卷及其答案

PROE-C-考试试卷及其答案学期期末考试《pro/E》试卷(C) 适⽤15年级专业：_数控技术_总分：100分时间：100分钟15分。

以下每题只有⼀个正确答案，请将正确答案填写在相应位置。

）1．创建⼀个新的零件时应选取的模板是 ( )A、mmks_asm_designB、mmns_mfg_castC、mmns_part_solidD、mmns_part_sheetmetal2．要对窗⼝中的零件进⾏平移应选择（）A、Ctrl+⿏标左键B、Shift+⿏标中键C、Ctrl+⿏标中键D、Shift+⿏标右键3．打开软件后⾸先要做的是（）A、命名B、选择基准⾯C、创建⼀个公制的零件D、设定⼯作⽬录4．草绘⾥的中⼼线主要是⽤来（）A、对称B、旋转轴C、尺⼨参考D、对称和旋转轴5．创建⼀张新的⼯程图时，⾸先要考虑的是（）。

A、ISO的调⽤B、创建⼀般视图C、创建投影视图D、创建剖⾯6．草绘旋转特征时，其旋转中⼼线可以有（）。

A、⼀条B、⼆条C、三条D、多条7．构建抽壳特征时，如果选取实体上多个要去除的表⾯时，可按（）复选。

A、Ctrl+⿏标左鍵B、 CtrlC、Shift键D、Ctrl+⿏标右鍵8．在⼯程图中，拖动主视图，其它视图会（）。

A、⼀起移动B、只有右视图移动C、只有左视图移动D、所有视图都不移动9．如何将英制的零件转为公制的零件（）。

A、编辑－设置B、⽂件－设置C、⼯具－设置D、插⼊－设置10.在Pro/Engineer当中，哪种⿏标操作相当于确认（）。

A.按下⿏标右键不放；B.快速点击⿏标右键，然后松开⿏标；C.快速点击⿏标中键，然后松开⿏标；D.按下⿏标中键不放。

1分，共10分。

请将正确答案填写在相应位置。

）1.混合扫描是针对可变剖⾯的扫描，就是⽤统⼀路径，但路径中每段剖⾯的形状不同。

（）2.特征可以被视为包含多种信息的⼏何模型（）3. 19：Pro/E中新的特征不能从旧的特征继承，只能重新创建。

PROE理论试卷及答案

2016~2017学年第1学期期末考试《CAD/CAM技术（Pro/E）》试题（开卷）（A卷）考试时间：90分钟 2016年11月一、单选题（共10分，每题2分）1、要想从内存中清除当前文件，可以选择“文件”中哪个命令？（）A、拭除——不显示B、拭除——当前C、删除——当前D、删除——不显示2、对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？（）A、边链B、曲面——曲面C、边——曲面D、边对3、以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？（）A、选定轨迹B、增加参照C、替换D、指定厚度4、参照面与绘图面的关系是什么？（）A、∥B、⊥C、相交D、无关5、以下何种条件不属于草绘目的管理器的意向假设？（）A、竖直B、等半径C、与某边成450D、900圆弧二、多选题（共 20 分，每题4分）1、以下实体特征可以采用何种方式一次性创建？（）A、旋转B、扫描C、薄板拉伸D、壳2、以下述说错误的是哪些？（）A、建立扫描特征时，其轨迹线必须连续并相切B、使用扫描来绘制伸出项时，若轨迹开放，则截面一定要封闭C、使用扫描来绘制伸出项时，若绘制封闭轨迹与封闭截面，在“属性”菜单中必须选择“添加内部因素”D、在创建可变截面扫描特征时，必须依次定义多个不同的截面3、装配组件时使用对齐约束可以是什么？A、使样条线重合B、使实体平面或基准面互相平行且指向相同C、使点与点重合D、使基准轴共线4、我们一般将混合特征分为哪三种类型？（）A、平行混合B、旋转混合C、一般混合D、拉伸混合5、创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点？A、有相同长度的边B、有相同数目的边（图元）C、起始点有对应关系D、有相同属性的图元三、判断题题（共 10 分，每题2分）1、若要删除所有由阵列所建立的特征，并保留原始特征，应使用“删除”命令。

A、正确B、错误2、使用对齐约束装配元件与组件时，可选择不相同的几何条件，如轴对平面，点对轴。

PROE操作模拟试卷

湖南省职业技能鉴定中级制图员（PRO/E 模块）
操作考试试卷（样卷）
（考试时间：150分钟）
一、实体造型题：（30分）
构建图1所示三维零件模型，以文件名kz1.prt 保存在考生文件夹下。

二、曲面造型题：（20分）
构建图2所示曲线模型(曲线尺寸考生自行确定)，并根据曲线模型构建出曲面模型，要求曲面尽可能光滑，并将曲面转换成薄板实体，壁厚向曲面内增加。

以文件名kz2.prt 保存在考生文件夹下。

三、工程图题：（25分）
打开kz3.prt 文件，如图3所示，绘制出此零件模型的工程图（要求符合图4的要求），以文件名kz3.drw 保存在考生文件夹下。

四、模具设计题：（25分）
打开kz4.prt 文件，如图5所示，并以此为设计模型进行模具的分模设计（塑料收缩率取1.0%，要求一模两腔，作出小型镶块，并设计流道系统）。

创建的模具过程文件以文件名kz4.mfg 保存在考生文件夹下，其它文件名不限。

图1 图2
图3 图5
图4。

ProE期末考试题A卷

2006-2007学年第一学期机电系05级模具产品专业CAD/CAM软件（一）（Pro/E）课程期末试卷A卷班级________ 姓名_________学号_________ 成绩________考场要求：1.不准携带与考试有关的书籍；2.不准携带软盘、U盘、MP3等移动存储；3.在规定时间内完成以下各题；4.在答题过程中注意随时按照要求保存文件；5.完成答题后，确定已上传文件成功，不要关机，即可离开考场。

考试要求：1.以题号为文件名，将建立的Pro/E零件文件进行保存；2.新建一个文件夹，以学号命名，将完成的各Pro/E零件文件复制到该文件夹内；3.以下造型中若无尺寸与几何关系，请根据实际情况与图示自行给定。

考试共五题，考试时间为120分钟考试题：1.草绘（20分）草绘文件命名为skech，2.基础造型（壳体）（20分）零件文件命名为prt3.曲面（鼠标上壳体）（20分）零件文件命名为mouse第一步：创建侧曲面（拉伸或扫描）草绘效果图第二步：创建两侧曲面上的投影线投影母线草绘投影母线效果图投影曲面及投影线第三步：创建后侧曲面上的投影线投影母线草绘及投影母线效果图后侧投影线效果图注意：各投影线应首尾相连，否则无法使用边界混合第四步：创建PNT1和PNT0两个基准点PNT0在后侧曲面的投影线和平分面上PNT1在前侧曲面的投影线和平分面上第五步：创建一条过PNT1和PNT0的曲线曲线草绘及效果图这样该曲线也分别与其他投影线封闭相交第六步：建立三组基准点第七步：建立过三组基准点的曲线第九步：建立鼠标上曲面（边界混合）两个方向的曲线第一方向曲线选取第二方向曲线选取第十步：合并各曲面，完成鼠标曲面4.装配（20分）组件文件命名为asm注意要先将工作目录设在“机构联接”文件夹内，再建立文件名为asm的组件文件，否则可能装配失败。

装配效果图装配所需部件在“机构联接”文件夹内，完成后将组件文件保存在该文件夹内。

PROE设计工程师试卷讲解学习

Pro/Engineer 设计工程师认证考试
计算机CAD操作试题
注意事项
1.请在试卷的标封处填写您的姓名、身份证号、准考证号和培训单位。

2.
3.
4.请仔细阅读题目，按要求答题；保持卷面整洁，不要在标封区内填写无关内容。

6.
7.考试时间为150分钟，满分100分。

1、按图示尺寸，完成零件三维建模和工程图，分别以准考证号加A和a为文
件名保存（20分）
件名保存（25分）
3、按图示尺寸，完成零件三维建模和工程图，分别以准考证号加C和c为文
件名保存（25分）
4、按图示尺寸，完成零件三维建模，并以准考证号加D为文件名保存（30分）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

全国信息化应用能力——工业类考试
（科目：Pro/ENGINEER机械设计；总分：150分；考试时间：180分钟）
第一部分：选择题
（共30题，每题2分，共60分）
1. Pro/ENGINEER是一套由设计至生产的机械自动化软件，是新一代的产品造型系统，是
一个参数化、基于特征的实体造型系统，并且具有数据库功能。
（单选）
(A) 单一
(B) 两个
(C) 三个
(D) 多个

2. Pro/Engineer 模型由零件或装配体文档中的 3D 实体几何体组成。工程图从模型或通
过在工程图文档中绘图而创建。零件、装配体和工程图的文件格式分别
为、、。
（单选）
(A) sldprt，sldasm，slddrw
(B) prt，asm，drw
(C) part，asm，draw
(D) prtdot、asmdot、drwdot

3. 建立新零件时，系统默认建立三个基准面和一个原点，用于确定零件在空间的位置，如
图2-2所示。下列描述正确的为：
（多选）
(A) 不能删除默认的基准面
(B) 可以删除默认的基准面，并可以进行重命名
(C) 不能修改“原点”的名称
(D) 可以删除默认的原点坐标系，并可以进行重命名

图2-2系统默认建立三个基准面和一个原点
4. 为提高效率， Pro/Engineer和Windows一样存在很多快捷键，以下那些说法是正确的？
（多选）
(A) 若想放大或缩小模型，按组合键Ctrl+中键
(B) 若想复制模型，按组合键 Ctrl+C
(C) 若想移动模型，按住中键即可
(D) 若想剪切模型，按组合键 Ctrl+X

5. Pro/ENGINEER可以自定义特征的颜色与外观。（T/F）（判断）
6. Pro/ENGINEER可以改变背景颜色。（T/F）（判断）
7. 当编辑草图时，草图几何和尺寸标志未完全变黑或存在相对浅色部分时是哪种状
态。
（单选）
（A）欠约束状态 (B)完全约束状态 (C)过约束状态 (C)绘图状态

8. 两个或多个“强”尺寸和约束可能会产生矛盾或多余条件，这种状态叫做。
（单

选）
(A) 过约束
(B) 欠约束
(C) 完全约束
(D) 冲突

9. 在绘制草图时用户可以使用那些方法将光标恢复到选择模式下: （多选）
(A) 按键盘上的Esc键
(B) 单击鼠标中键按钮

10. 草绘图形主要是由和组成。（多选）
(A) 点图元
(B) 线图元
(C) 面图元
(D) 体图元

11. 【弱】尺寸是指由系统自动建立的尺寸。在用户增加尺寸时，系统不可以删除没有确
认的多余【弱】尺寸。(T/F) （判断）

12. 在Pro/ENGINEER中，同一个草图能够被多个特征共享。(T/F) （判断）
13. 在建立三维模型的过程中，最常用的参照就是。
（单选）

(A) 基准轴
(B) 基准面
(C) 坐标系
(D) 基准点
14. 基准点一般显示为“ ”
，同基准面类似，具有形式的默认命名，其

中n从0开始。（单选）
(A) 叉形、PNTn
(B) 三角形、POINTn
(C) 叉形、POINTn
(D) 三角形、PNTn

15. 欲沿曲线生成参考点，其分布类型有哪些？（多选）
(A) 偏移比率
(B) 偏移距离
(C) 按参照偏移
(D) 等比分布

16. 以下是关于基准曲线的说法，哪些是正确的？（多选）
(A) 没有形状和大小的虚拟线条
(B) 没有方向
(C) 没有体积
(D) 没有质量

17. 与特征轴相反，基准轴是单独的特征，但不可以被重定义、隐含、遮蔽或删除等操作。
(T/F) （判断）

18. 基准点一般显示为“叉形”，同基准面类似，具有PNTn形式的默认命名，其中n从1
开始。(T/F) （判断）

19. 在定义扫描时，系统检查指定轨迹的有效性，并建立。
（单选）

(A) 参考平面
(B) 扫描轨迹
(C) 扫描截面
(D) 法向曲面

20. 关于扫描特征，下列叙述中哪个是错误的?
（单选）

(A) 必须存在扫描引导线
(B) 必须存在扫描轨迹线
(C) 必须存在扫描截面
(D) 必须存在扫描轨迹和扫描截面

21. 拉伸特征可实现下列哪种功能。
（多选）

(A) 实体拉伸
(B) 薄壁拉伸
(C) 切除拉伸
(D) 曲面拉伸
22. 旋转特征的旋转类型有。（多选）
(A) 可变
(B) 对称
(C) 到选定的
(D) 圆周

23. 旋转特征的旋转轴可以在草绘时创建，也可以从模型几何中选取。(T/F) （判断）
24. 旋转特征轮廓标注的半径尺寸或直径尺寸会显示半径或直径尺寸符号。(T/F) （判断）
25. 当要排除多个曲面时，请在按住键后同时选择这些曲面。
（单选）

(A) Ctrl
(B) Shift
(C) Alt
(D) Tab

26. 在创建标准孔特征时，必须设定螺纹系列，以下不属于Pro/ENGINEER的是
选项。
（单选）

(A) UNC
(B) UNF
(C) UNK
(D) ISO

27. Pro/ENGINEER倒圆角类型有。
（多选）

(A) 圆锥
(B) 圆形
(C) D1xD2圆锥
(D) 完整倒圆角

28. 倒圆角的过渡类型有。
（多选）

(A) 相交过渡
(B) 曲面片过渡
(C) 直线过渡
(D) 曲线过渡
答案：A，B

29. 相切约束后，约束曲线被对齐。(T/F) （判断）
30. 坐标系约束时，原点和各坐标系均分别重合。(T/F) （判断）
第二部分：草图绘制 20分
已知：(单位：mm)
A=41.00;B=33.00;C=28.00;D=29.00；
问题：
图中第一点到第二点之间的距离是
。图中第三点到第四点之间的距离是

选项：
(A) L1=80.28，L2=77.59
(B) L1=78.04，L2=75.91
(C) L1=84.74，L2=80.97
(D) L1=82.51，L2=79.28

第三部分：简单建模20分

已知：(单位：mm)
A=65.00;B=75.00;C=45.00;D=65.00；
问题：
图中模型总体积是
。图模型总表面积是。

选项：
(A) V=192657.46,S=69541.35
(B) V=196021.41,S=70805.94
(C) V=193790.25,S=69966.72
(D) V=194912.59,S=70388.13

第四部分：复杂建模30分

已知：(单位：mm)
A=51.00;B=121.00;C=111.00;D=91.00
问题：
图中模型总体积是。图模型总表面积是。
选项：
(A) V=361867.70,S=97236.77
(B) V=343738.53,S=94002.56
(C) V=355756.68,S=96147.93
(D) V=349713.65,S=95069.87

第五部分：装配建模20分

以毫米为单位完成如图所示装配。安装第一个零件“支座”，参考图所示给定的配合关系安
装其他零件，并添加配合关系，干涉检查，本装配体中不存在任何干涉，因此，如果装配的
模型中存在干涉，应消除这个干涉。
已知：(单位：mm)
A=20.00°；
问题：
图中装配体的重心是
。

选项：
(A) X = -2.43，Y = 66.20，Z = -2.78
(B) X = -2.43，Y = 66.23，Z = -2.39
(C) X = -2.43 ，Y = 66.21，Z = -2.58
(D) X = -2.43，Y = 66.27，Z = -3.04
