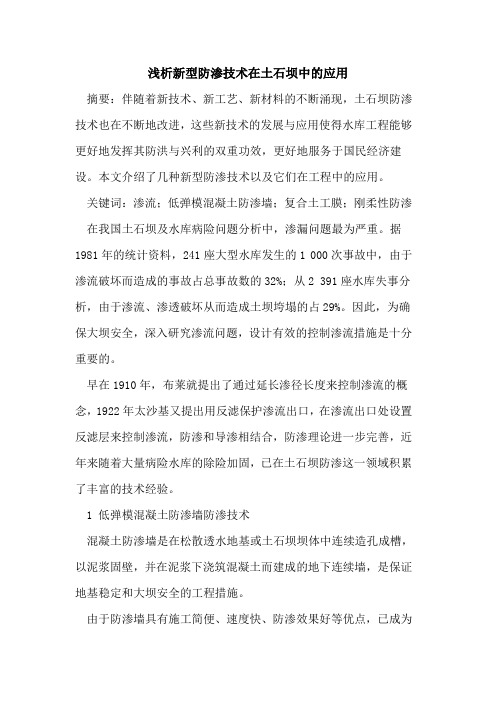

新型防渗技术在土石坝中的应用
浅析新型防渗技术在土石坝中的应用摘要：伴随着新技术、新工艺、新材料的不断涌现，土石坝防渗技术也在不断地改进，这些新技术的发展与应用使得水库工程能够更好地发挥其防洪与兴利的双重功效，更好地服务于国民经济建设。
本文介绍了几种新型防渗技术以及它们在工程中的应用。
关键词：渗流；低弹模混凝土防渗墙；复合土工膜；刚柔性防渗在我国土石坝及水库病险问题分析中，渗漏问题最为严重。
据1981年的统计资料，241座大型水库发生的1 000次事故中，由于渗流破坏而造成的事故占总事故数的32%；从2 391座水库失事分析，由于渗流、渗透破坏从而造成土坝垮塌的占29%。
因此，为确保大坝安全，深入研究渗流问题，设计有效的控制渗流措施是十分重要的。
早在1910年，布莱就提出了通过延长渗径长度来控制渗流的概念，1922年太沙基又提出用反滤保护渗流出口，在渗流出口处设置反滤层来控制渗流，防渗和导渗相结合，防渗理论进一步完善，近年来随着大量病险水库的除险加固，已在土石坝防渗这一领域积累了丰富的技术经验。
1 低弹模混凝土防渗墙防渗技术混凝土防渗墙是在松散透水地基或土石坝坝体中连续造孔成槽，以泥浆固壁，并在泥浆下浇筑混凝土而建成的地下连续墙，是保证地基稳定和大坝安全的工程措施。
由于防渗墙具有施工简便、速度快、防渗效果好等优点，已成为我国水利水电工程覆盖层防渗处理的首选方案。
近年来，混凝土防渗墙作为病险土石坝处理的最佳手段被广泛应用。
根据墙体混凝土材料的不同可分为普通混凝土防渗墙和塑性混凝土防渗墙，当防渗墙的弹性模量为2 000～3 000 mpa，界于塑性和刚性之间时，称为低弹模混凝土防渗墙。
低弹模混凝土防渗墙比普通混凝土防渗墙具有较低的弹性模量，更能适应不均匀受力及相应的变形，使墙体的应力状态得到较大的改善，还具有较高的强度和抗渗能力，较强的抗溶蚀性和耐久性，同时又节省投资，因而得到了广泛的应用。
如浙江省境内的青山水库和通济桥水库的除险加固工程，都是使用低弹模混凝土防渗墙作为防渗体。
Geostudio软件在土坝渗流稳定分析中的应用
+#50+
设计施工
水利规划与设计
!"#$ 年第 % 期
果# 确定计 算 模 型 的 几 何 尺 寸& 模 型 高 度 为 ."7# 其中 坝 体 高 度 %"&057# 坝 顶 宽 度 57# 模 型 长 度 50"7# 其中坝体长度 #$07& 其建模步骤如下!
( ) ( ) (
(7
97
(8 (7
,( (U
9U
(8 (U
,M
&# 97%7方向渗透 系 数# 7),* 9U%U方 向 渗 透 系 数# 7),* M%应 用 边 界 渗 流 量# 7% )W* &%土体储水变化率* 5%时间# ,&
等式右端为土体储水变化率# 该方式适用于瞬
!"#$ 年第 % 期 !"#! #"&%'(' )*&+,,-&#(.!/!0('&!"#$&"%&"0.
水利规划与设计
设计施工
Z6YM9+[RY 软件在土坝渗流稳定分析中的应用
林悦奇
" 广东省水利水电科学研究院# 广东 广州 5#"(%5$
摘要 均质土坝的渗流问题和坝坡稳定问题是影响大坝安全的关键所在 文章以从化某水库的土坝为例 详细介 绍了采用 S&465QT$4软件中的 6&&)<%模块和 6[4)&<%模块对土坝进行渗 流 稳 定 分 析 包 括 建 模 模 型 率 定 验 证 计 算结果分析及使用经验总结 为同类型工程大坝渗流稳定安全评价提供参考 关键词 Mdh,e@W+h 土坝渗流 坝坡稳定 中图分类号 23!!%&01111文献标识码 41111文章编号 #(.!/!0('"!"#$$"%/"#50/"5

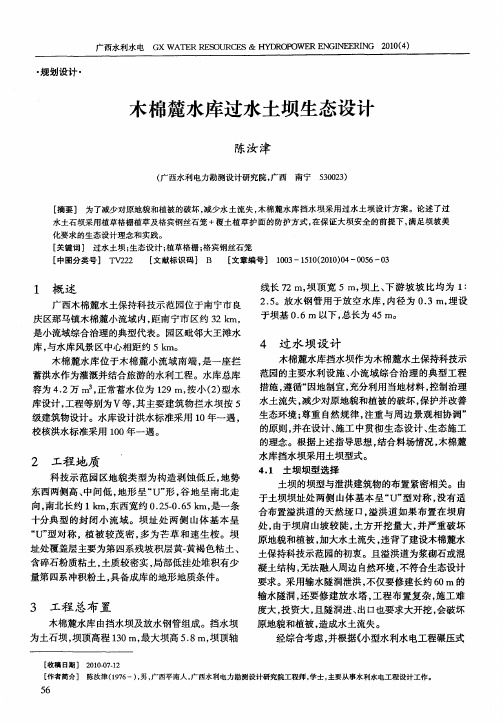

木棉麓水库过水土坝生态设计
［ 要］ 为了减少对原地貌和植被 的破坏 ， 少水 土流失 ， 摘 减 木棉麓水库 挡水 坝采用过 水土坝设计方案 。论述 了过 水土石坝采用植草格栅植草及格宾钢丝石笼 ＋覆土植草护 面的防护方式 ， 在保证大 坝安全的前提下 ， 满足坝坡美
化要求的生态设计理念和实践 。
［ 关键词］ 过水 土坝 ； 生态设计 ； 植草格 栅 ； 格宾钢丝石笼 ［ 中图分 类号 ］ Ｔ ２ Ｖ２２ ［ 文献标识码 】 Ｂ ［ 文章编号】 １０ 一ｌ１ （０Ｏ ｏ —０ ５ —０ ０ ３ ５０ ２ １） ４ ０ ６ ３
凝土结构 ， 无法融人周边 自 然环境 ， 不符合生态设计 要求。采用输水隧洞泄洪， 不仅要修建长约 ６ ０ ｍ的 输 水隧洞 ， 还要修 建 放水 塔 ， 程 布置 复 杂 ， 工 难 工 施
度大 ， 资大 ， 隧洞进 、 口也要 求大开 挖 ， 坏 投 且 出 会破
３ 工程 总布 置
广西水利水 电
Ｇ Ｔ Ｒ Ｒ ， ＵＲ Ｅ Ｘ ＷＡ Ｅ Ｅ Ｏ Ｃ Ｓ＆ Ｈ Ｒ Ｐ ＷＥ Ｅ Ｓ ＹＤ Ｏ Ｏ Ｒ ＮＧＩ Ｅ Ｎ ＮＥ ＲＩ Ｇ ２ １ （ ） ０ ０ ４
土石坝设计导则》 Ｌ ８ —９ “ ｓ １９ ６ 当坝址处没有适宜的 地形地质条件布置岸边溢洪道时 ， 经技术经济 比较 后， 可采用过水土石坝 ”木棉麓水库挡水土坝采 用 ， 过水土坝型式。 ４ ２ 排洪 、 ． 护坡 设计 过水土石坝设计要解决小流量来水时 ， 如何避 免坝顶 过水 ， 保证 水库 维 持在 正 常蓄水 位 ； 流量来 大
土 坝的 坝型与 泄洪建筑 物的布置 紧密相关 。 由 于土坝坝 址处 两侧 山体基 本 呈 “ 型对 称 ， 有适 Ｕ” 没 合 布置溢 洪道 的天 然 垭 口， 溢洪 道 如果 布 置在 坝肩

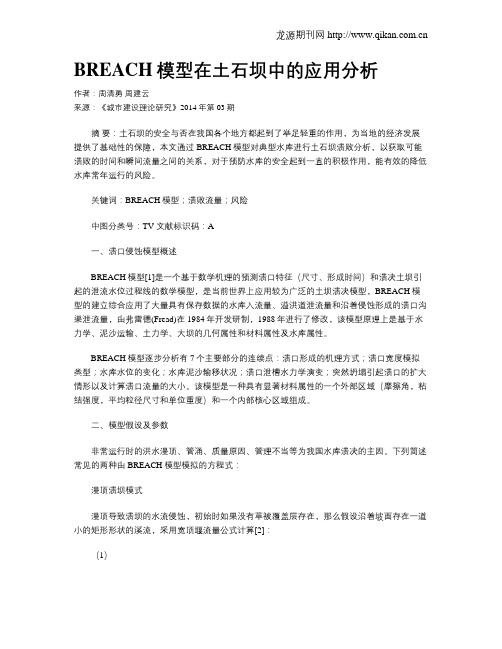

BREACH模型在土石坝中的应用分析
BREACH模型在土石坝中的应用分析作者：周清勇周建云来源：《城市建设理论研究》2014年第03期摘要：土石坝的安全与否在我国各个地方都起到了举足轻重的作用，为当地的经济发展提供了基础性的保障，本文通过BREACH模型对典型水库进行土石坝溃败分析，以获取可能溃败的时间和瞬间流量之间的关系，对于预防水库的安全起到一直的积极作用，能有效的降低水库常年运行的风险。
关键词：BREACH模型；溃败流量；风险中图分类号：TV 文献标识码：A一、溃口侵蚀模型概述BREACH模型[1]是一个基于数学机理的预测溃口特征（尺寸、形成时间）和溃决土坝引起的泄流水位过程线的数学模型，是当前世界上应用较为广泛的土坝溃决模型，BREACH模型的建立综合应用了大量具有保存数据的水库入流量、溢洪道泄流量和沿着侵蚀形成的溃口沟渠泄流量，由弗雷德(Fread)在1984年开发研制，1988年进行了修改，该模型原理上是基于水力学、泥沙运输、土力学、大坝的几何属性和材料属性及水库属性。
BREACH模型逐步分析有7个主要部分的连续点：溃口形成的机理方式；溃口宽度模拟类型；水库水位的变化；水库泥沙输移状况；溃口泄槽水力学演变；突然坍塌引起溃口的扩大情形以及计算溃口流量的大小。
该模型是一种具有显著材料属性的一个外部区域（摩擦角，粘结强度，平均粒径尺寸和单位重度）和一个内部核心区域组成。
二、模型假设及参数非常运行时的洪水漫顶、管涌、质量原因、管理不当等为我国水库溃决的主因。
下列简述常见的两种由BREACH模型模拟的方程式：漫顶溃坝模式漫顶导致溃坝的水流侵蚀，初始时如果没有草被覆盖层存在，那么假设沿着坡面存在一道小的矩形形状的溪流，采用宽顶堰流量公式计算[2]：（1）如果大坝下游坡面有一层草被覆盖层存在，那么沿着被草覆盖的下游坡面的漫顶水流速度在每个时间步长处用曼尼公式加以计算，公式计算如下：；（2）；（3）2、管涌溃坝模式管涌一般在渗流作用下发生于较为疏松的无黏性土中，从很小的圆形过水管路逐步发展而起，其溃口计算式如下[2]：（4）或（5）（6）式中：——Reynolds数；——达西摩擦因子 [3]。
土石坝的渗透变形及防护
总应力法不单独考虑孔隙水压力的大小，可理 解为总应力法使孔隙水压力对土体抗剪强度的 影响笼统暗含于实际上降低了的抗剪强度指标 中。
（5）地震荷载
采用拟静力法时，沿建筑物高度作用于质点i的 水平向地震惯性力代表值可统一表示为（各水 工建筑物均可用下式）：
QiKHcziWi
不同建筑物， 不同。 i
（2）坝面静水压力
（3）渗透力（体力、为渗流场中沿流线方向作 用于土体的动水力）
Ps J
渗透力+浮容重法；渗透压力+饱和容重法；推出其替代 法：工程中一般用代替方法考虑：
对下游水位以上和浸润线以下土体的容重，计其 滑动力作用时取饱和容重；计其抗滑力作用时， 取浮容重。
（4）孔隙（水）压力 土的抗剪强度的计算：总应力法、有效应力法
（2）渗透变形的形式判别 粘性土：流土 非粘性土：(均匀——流土；非均匀——管涌）
（以前）以不均匀系数判别：<10，流土；>20，管涌 （目前）以细粒含量作为判别渗透变形的标准。
（3）渗透破坏标准
抗渗稳定应满足： J Ja（容许渗透坡降）
容许渗透坡降可按建筑物级别，以临界坡降除 以安全系数。
Ja Jc /K
临界坡降：
管涌一般按下式计算：
Jc
42 dn2 / 3 k
d为流失颗粒的粒径，可取小于这个粒径的土壤
颗粒占3%～5%，cm；k为渗透系数，cm/s；n为
土体孔隙率。
流土通常采用太沙基公式，即
Jc(s/w1 )1 (n)
s 为土粒容重； w 为水的容重。
（4）改善渗透稳定性的工程措施 （减小渗透坡降、防止土体颗粒流失） 1）设置水平与垂直防渗体，加长渗径以降低 渗透坡降 2）设置排水沟或减压井，降低坝下游渗流出 口处的渗透压力 3）在可能发生各种形式渗透变形的区段或层 面，设置反滤层 4）对可能产生流土的地段设盖重，盖重与被 保护土间也设反滤层
主坝垫层料斜坡修整碾压及坡面防护施工措施
XX抽水蓄能电站上水库主坝上游垫层坡面修整碾压及喷乳化沥青施工措施批准：日期：审核：日期：拟稿：日期：XX二〇一四年五月目录1.工程概况------------------------------------------------------- 1 1.1概述---------------------------------------------------------- 11.2编制依据------------------------------------------------------ 12.施工工期------------------------------------------------------- 13.施工布置------------------------------------------------------- 1 3.1施工用水------------------------------------------------------ 1 3.2施工用电------------------------------------------------------ 23.3施工道路------------------------------------------------------ 24.施工程序及方法 ------------------------------------------------ 2 4.1施工规划------------------------------------------------------ 24.2设计参数------------------------------------------------------ 25.质量保证措施--------------------------------------------------- 8 6安全文明施工及环保保证措施------------------------------------ 96.1安全措施------------------------------------------------------ 96.2文明施工及环保措施-------------------------------------------- 97.工期保证措施-------------------------------------------------- 108.施工资源配置-------------------------------------------------- 10 8.1主要施工设备配备--------------------------------------------- 10 8.2主要劳动力安排----------------------------------------------- 111.1概述上水库主坝采用钢筋混凝土面板堆石坝，主坝坝轴线中间为直线段、两端为弧线方式布置，长1113.198m。
水利工程土石坝溃坝防治措施范本
土石坝溃坝研究 2015 年 12 月6 日 土石坝溃坝研究
I 我国水利工程数量居世界第一位,这些水库在防洪、灌溉、发电、供水、改善生态环境等方面发挥着巨大作用,是我国防洪工程体系的重要组成部分,但这些水利工程大多建设较早,现存在极大的病害,其溃坝率也居世界前列.由于土石坝溃坝因素的复杂性,溃坝问题仍是水库建设和管理的核心问题.本文在调查研究的基础上,综合阐述了 土石坝的发展及危害,深入分析引起土石坝溃坝的多种原因、特征及溃坝后的影响,针对其原因分别探讨了 土石坝渗漏、裂缝、滑坡的防治措施及技术. 土石坝溃坝研究
II 目 录 内容摘要 ........................................................................................... 错误!未定义书签。 引 言 .............................................................................................................................. 1 1 土石坝的概述 ............................................................................................................ 2 1.1 土石坝的兴建情况 ......................................................................................... 2 1.2 土石坝溃坝的危害 ......................................................................................... 2 2 土石坝溃坝的基本原因 ............................................................................................ 3 2.1 土石坝的渗漏 ................................................................................................. 3 2.1.1 土石坝渗漏的原因 .............................................................................. 3 2.1.2 土石坝渗漏对溃坝的影响分析 .......................................................... 4 2.2 土石坝裂缝 ..................................................................................................... 4 2.2.1 土石坝裂缝的原因 ................................................................................ 4 2.2.2 土石坝裂缝对溃坝的影响 .................................................................... 5 2.3 滑坡原因 ......................................................................................................... 5 2.3.1 滑坡产生的原因 .................................................................................... 5 2.3.2 滑坡对土石坝溃坝的影响 .................................................................... 6 2.4 地震 ................................................................................................................... 7 3 溃坝防治措施和技术 ................................................................................................ 8 3.1 土石坝渗漏的防治措施 ................................................................................. 8 3.1.1 灌浆防渗漏 .......................................................................................... 8 3.1.2 套井回填防渗漏 .................................................................................... 8 3.1.3 混凝土防渗漏 ........................................................................................ 9 3.2 土石坝滑坡的防治措施 ................................................................................. 9 3.2.1 临水面滑坡的抢护方法 ........................................................................ 9 3.2.2 背水面滑坡的抢护方法 ...................................................................... 10 3.3 科学管理防治溃坝措施 ............................................................................... 11 4 土石坝溃坝案例分析 .............................................................................................. 13 4.1 土石坝溃坝案例的简要介绍 ....................................................................... 13 4.2 溃坝过程 ....................................................................................................... 13 4.3 溃坝情况分析 ............................................................................................... 14 土石坝溃坝研究 III 4.4 溃坝问题的防治 ........................................................................................... 14 5 结论与展望 .............................................................................................................. 16 参考文献 ........................................................................................... 错误!未定义书签。 土石坝溃坝研究
地质灾害护坡工程设计规范
在坡面铺砌预制砌块防止坡面冲刷剥蚀的工程措施。
3.1.10喷锚护坡anchor-plate retaining
由锚杆、网筋、锚杆拉筋及喷射混凝土面层组成的护坡结构。
3.1.11主动防护网active net
采用锚杆和支撑绳固定方式将金属柔性网覆盖在具有潜在变形和不稳定的斜坡面上，实现坡面加固或限制落石运动范围的防护结构。
在坡面上设置的横向截水沟和纵向排水沟，以达到及时排泄坡面水流，防止地表水下渗及冲刷坡面的工程措施。
3.1.17坡体排水groundwater drainage
在坡体内设置排水孔、盲沟及透水层等，用于排泄坡体地下水的工程措施。
3.1.18加筋土护坡reinforced earth protecting
前言
本标准按GB/T 1.1-2009规则起草。
请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。
本标准主要起草单位：湖北省城市地质工程院、中煤科工集团西安研究院、湖北省地质环境总站。
本标准参加起草单位：中国科学院水利部成都山地灾害与环境研究所、中国建筑材料工业地质勘查中心、中化地质矿山总局化工地质调查总院、武汉市勘察设计有限公司、中南勘察设计院（湖北）有限责任公司、广东肇庆广地爆破工程公司、武汉中南冶勘资源环境工程有限公司、湖北永业行评估咨询有限公司。
本标准起草人：陈少平（主要起草人）、吴礼生、刘天林、徐池明、江鸿彬、祁宁、何坤、孔纪名、包兴隆、陈永桂、苏志军、崔云、钟卫、贺小黑、王迎霜、官善友、徐光耀、龙治国、马郧、黎学平、陈仲超、阮剑剑、梁强新、廖展宇、李松波、刘宇青、王亮、邓敏、田野。
11挡土墙护坡24
生态护坡工程施工组织设计
XXXXXXX综合整改工程-----河生态护坡工程施工组织设计编制人：审核人：四川山江建工集团有限企业2023年3月25日第一章工程概况技术原则和规范第二章一、编制根据二、工程概况第二章施工准备及及施工组织管理体系一、施工准备二、施工调查三、技术准备四、施工场地准备五、外部环境准备六、施工组织管理体系第三章施工布置及总体安排一、施工准备二、施工平面总体布署三、施工管理四、施工进度计划及详细保证措施第四章重要项目施工方案和措施一、施工测量二、施工排水、降水及施工导流三、防洪度汛措施四、土石方工程施工五、格宾网笼护坡工程施工六、PCA蜂巢格室生态护坡施工七、路面及人行道施工第五章质量保证措施第六章安全保证措施第七章环境保护方案及措施第九章竣工资料旳整顿和档案管理第十章其他第一章工程概况技术原则和规范一、编制根据1、本工程执行技术原则和规范1.1 施工图纸1.2《防洪原则》GB 50201-941.3《水利水电工程等级划分及洪水原则》SL252-20231.4《水利水电工程初步设计汇报编制规程》DL5021-931.5《堤防工程设计规范》GB 50286-20231.6《碾压式土石坝设计规范》SL274-20231.7《浇灌与排水工程设计规范》GB50288-991.8《建筑地基基础设计规范》GB5007-20231.9《水工建筑物荷载设计规范》SL265-20231.10《水利水电工程构造可靠度设计统一原则》GB50199-94 1.11《水工混凝土构造设计规范》SL/T191-961.12《水工建筑物抗震设计规范》SL203-971.13《堤防工程施工规范》SL 260-981.14《水利水电工程制图原则水工建筑图》SL73.2-951.15《都市防洪工程设计规范》CJJ50-921.16《格宾网施工技术规程》1.17《砌体工程施工质量验收规范》 GB50203-20231.18《水工建筑物砌石工程施工技术规范》1.19《水利水电工程施工质量检查评估规程》 SL176-2023 1.20《堤防工程施工规范》 SL260-981.21《碳素构造钢》 GB/T700-19881.22《钢丝镀锌层》 GB/T15393-19941.23《工程用机编钢丝及组合体》 YB/T4190-20231.24《一般用途低碳钢丝》 GB/T343-19941.25 《贵阳市防洪规划》二、工程概况1、概述本工程即小黄河生态护坡工程分为两段，第一段位于开发大道铁桥下，AK000-AK189;第二段位于花溪污水厂至课米田段，BK000-BK888.BK200-BK300花溪污水厂旁已建生态花钵，其他河段均采用生态驳岸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷诺护坡/格宾护脚体系在土石坝坝坡防护中的应用
1．雷诺护垫护坡简介
雷诺护垫是由意大利马克菲尔集团于1894年发明的金属网垫结构，采用的
金属网为双绞合六角形金属网面。在工程现场向网垫中填充块石或卵石形成抗冲
刷能力强、自透水性、整体性强、抗风浪能力强、施工简便、造价低廉的柔性防
护结构体系。此项技术在国外已有百年的应用历史，近年来在湖南、湖北、广东
等省得到广泛的应用，获得非常好的技术经济效果，得到业界的一致认可。典型
的雷诺护垫结构单元如下图所示。
图1 典型的雷诺护垫单元
（1）雷诺护垫护坡的结构特点
1）生态性。由于结构内存在较多的填石孔隙，一来可以实现河水和结构后
土体的自然交换，增强水体的自净能力，改善水质；二来为各类水生动植物提供
生存空间，维持生态系统的平衡，建设生态水利工程。
2）自透水性。雷诺护垫具有天然的透水性，一来可以迅速降低结构后填土
内由于降雨等原因导致的过高地下水位，消散孔隙水压力，维持土体强度，降低
发生滑坡的危险；二来无需传统结构的排水设施，降低了造价，加快工程进度。
3）整体性。雷诺护垫单元在工地现场组装成型，绑扎成整体，属于典型的
柔性防护结构 ，所以既可以适应河床的变形，又可以适应地基的不均匀沉降，
体现了其对工程场地的卓越适应性。
4）抗冲刷性。雷诺护垫为多孔隙结构，一方面，风浪打在结构上时，真空
压力被化解，风浪退时产生的真空吸力也被破坏，能有效的达到防护效果，最高
流速可以达到8m/s;另一方面可以迅速沉积土壤，促进植被生长，降低水流对结
构的冲刷。
5）经济性。采用挖沙船遗弃的大粒径卵砾石为主要装填石料，无需块石和
水泥，极大地降低了结构的整体造价，体现了良好的经济效益。
6）施工方便。雷诺护垫可按设计意图，工厂化生产制作出半成品，施工现
场按施工图进行组装定型，操作简便，无需熟练的技术工人，受气候干扰小，可
以进行水下施工，且适宜于机械化操作，既可保证施工质量又可加快施工进度。
7）耐腐蚀性。雷诺护垫由具有优良防腐性能的钢丝经机编，组装而成，优
良的镀层工艺和编织技术，保证了镀层厚度的均匀性和抗腐蚀性，一般情况下，
使用寿命达到50-60年，覆塑钢丝的使用寿命达到100-120年。
(2) 雷诺护垫的厚度计算
对于雷诺护垫厚度选择问题，一般要考虑两个因素，其一是水流流速，其二
是波浪高度及坡的倾角。
对于水流流速情况，马克菲尔早在上世纪80年代就在美国的科罗拉多大学
进行了大量的模型试验和对已建工程的反分析，最后得出了各种厚度雷诺护垫的
抗冲流速，见下表：
表1 雷诺护垫/格宾厚度与流速参照表
类型
厚度 m 填充石料 临界流速 m/s 极限流速
m/s 石料规格 mm 50d
雷诺护垫
0.15-0.17
70-100 0.085 3.5 4.2
70-150 0.110 4.2 4.5
0.23-0.25
70-100 0.085 3.6 5.5
70-150 0.120 4.5 6.1
0.30
70-120 0.125 4.2 5.5
100-150 0.150 5.0 6.4
格宾
0.50
100-200 0.150 5.8 7.6
120-250 0.190 6.4 8.0
雷诺护垫用于坝坡防护，此时考虑的重点就是库水波浪对护垫的冲刷。为了
准确了解波浪对雷诺护坡的影响，Maccaferri总部、荷兰DELFT岩土工程研究
所海岸防护研究中心、美国陆军工程师兵团三方合作，进行了大量的试验研究和
原型调查。给出了设计准则，供设计人员参考。
根据报告的研究成果（报告号：BO-290460/18），波浪高度和河岸坡度是影
响雷诺护垫厚度的主要因素，设计时按下式确定：
当tan1/3时，
tan2(1)smHtnm
（1）
当tan1/3时，
1/3(tan)4(1)smHtnm （2）
上式中：
sH 波浪设计高度，m;
河岸倾角，；
n
雷诺护垫填石孔隙率，%；
m
水下材料的相对单位重度，swwrrmr。
大多数情况下，(1)1.0nm，所以（1）(2)式简化为：
当tan1/3时，
tan2smHt
(3)
当tan1/3时，
1/3(tan)4smHt (4)
当雷诺护垫既受到水流的冲刷，又受到波浪的作用时，需选用两者中的大值。
值得指出的是，此厚度仅仅用于设计师初步设计选用，详细设计时需按照马
克菲尔《河渠工程》（P34-35）的设计程序验算雷诺护垫的抗变形能力。
2.雷诺护坡+格宾护脚工程体系
此种防护体系综合了格宾和雷诺护垫的优势，能适应不均匀沉降，强抗冲
刷性，以及卓越的生态效果。
3．工程案例
雷诺护垫在坝坡防护工程中应用广泛，工程遍布全球。
意大利-托斯卡纳区-1973年
横越英扎河的帕多里大坝，上游护岸表层所用雷诺护垫防护。
最高水位
常水位
意大利-皮德蒙特区-1969年 萨雷托大坝，上游护岸表层所用雷诺护垫防护，建筑建成后20年，依然保持完好工作状态。 意大利 埃米利亚-罗曼尼亚-1978年
在看到帕多里大坝上所用雷诺护垫发
挥出其极佳的作用后，佛罗伦萨政府部
门在建筑里哥大坝上游部分的水电发
电站时，采用了类似的方法。
意大利
-撒丁区-1982
年
洛克勒大坝，
上游坝坡采用
雷诺护垫防
护。
在设计上这种
技术方案是非
常可取的。
黑龙江三家子工程（施工中）
黑龙江三家子工程（局部完工后）
黑龙江大顶子山水库坝面护坡工程
