常用仪器仪表使用与维护项目4钳形表的使用与维护共41页
钳型电流表的使用方法整理
让知识带有温度。
钳型电流表的使用方法整理钳型电流表的使用方法钳型电流表的原理及使用方法:钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的状况下测量电流。
下面是我整理的关于电流表的使用方法，欢迎阅读。
钳型电流表的原理及使用方法钳型表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的状况下测量电流。
1.结构及原理钳表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2.使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。
(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中心的匝数为准，则读数=指示值量程/ 满偏匝数(4)测量时，应使被测导线处在钳口的中心，并使钳口闭合紧密，第1页/共3页千里之行，始于足下。
以削减误差。
(5)测量完毕，要将转换开关放在最在量程处。
3.留意事项(1)被测线路的电压要低于钳表的额定电压。
(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
(3)钳口要闭合紧密不能带电换量程。
一般电流表的使用规章①电流表要串联在电路中(否则短路。
①电流要从+接线柱入,从-接线柱出(否则指针反转。
);①被测电流不要超过电流表的量程(可以采纳试触的方法来看是否超过量程。
);①肯定不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。
若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。
).电流表读数:1.看清量程2.看清分度值(一般而言,量程0~3A分度值为0.1A,0~0.6A为第2页/共3页让知识带有温度。
0.02A)3.看清表针停留位置(肯定从正面观看)--使用前的预备:1.校零,用平口改锥调整校零按钮.2.选用量程{用阅历估量或采纳试触法}文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。
第3页/共3页。
钳表说明书
钳表说明书钳表说明书一、产品概述钳表是一种常用的测量工具，用于测量物体的直径、长度、深度以及平行度等。
本说明书将介绍钳表的结构、使用方法、注意事项以及维护保养等内容。
二、产品结构钳表由主体、刻度盘、测量夹具、测量杆等部分组成。
1. 主体：钳表的主体通常由金属材料制成，具有一定的抗腐蚀性和耐用性。
主体上安装了刻度盘和测量夹具。
2. 刻度盘：刻度盘是钳表的重要部分，用于读取测量结果。
刻度盘上有一条刻度线，用于指示测量数值。
3. 测量夹具：测量夹具用于固定待测物体，并确保其在测量过程中不会移动或滑动。
4. 测量杆：测量杆是钳表的移动部分，通过旋钮控制测量杆的运动，从而实现精确的测量。
三、使用方法1. 将待测物体放置在测量夹具中，并用旋钮固定好。
2. 查看刻度盘，确保刻度线与指针指向0刻度。
3. 轻轻旋动旋钮，使测量杆移动，直到其与待测物体接触轻微，并记录下刻度盘上指针所指的数值。
4. 如果需要测量深度或平行度等其他尺寸参数，可先将测量夹具调整到适当位置，然后按照相同的步骤进行测量。
四、注意事项1. 在使用钳表之前，应先检查其是否损坏，特别是刻度盘和测量杆，确保其能正常运作。
2. 使用钳表时，需要轻拿轻放，避免碰撞或撞击，以免影响测量精度。
3. 钳表使用过程中需要保持稳定的工作环境，避免受到振动或其他外力干扰。
4. 在进行测量时，应注意测量夹具的位置是否正确，确保待测物体没有移动或滑动。
5. 测量完毕后，应将测量杆调整回初始位置，并松开测量夹具。
五、维护保养1. 定期清洁钳表的表面，使用干净的布或刷子清除尘垢和污渍。
2. 定期检查钳表的各个部件是否正常，如有发现损坏或松动的地方，应及时修理或更换。
3. 钳表长时间不使用时，应存放在干燥、通风的地方，避免与水或腐蚀性物质接触。
4. 钳表需要定期进行校准，以保证测量结果的准确性。
建议每年进行一次校准。
结论钳表作为一种常用的测量工具，具有简单易用、精度高等优点，被广泛应用于制造业、实验室等领域。
钳形电流表使用方法
钳形电流表使用方法
随着现代科技的发展，钳形电流表也成为大部分电工实验室普遍使用的测量仪器。
它以高精度和快速响应为主要优势，可以用来进行电流测量、瞬时量程设置、信号采集等功能。
然而，要使用钳形电流表，还有一些特殊的操作规程，尤其在对安全性有高要求的检测仪器方面，需要更加谨慎地进行操作。
首先，在使用钳形电流表之前，要仔细检查它的外观和工作状态，并确保它的完整性，以保证安全性。
如果发现有任何不合理的情况，应立即更换新的仪器。
其次，在使用电流表时，应注意确保被测量的对象物体至少两端处，电应保持正负极稳定。
在读取表盘指示数据时，应注意确保其校准程度处于正常范围内，确保测量精度。
此外，在使用钳形电流表测量时，要避免碰触到金属表面，也要避免误判误操作，以免发生错误时将产生短路现象，对安全性造成影响。
最后，在使用钳形电流表的过程中，应该特别注意安全，尤其是在需要接触到高压电源的场合，要严格按照安全规程，确保安全，避免发生危险情况。
综上所述，钳形电流表的使用需要严格注意安全操作，在操作之前，首先要检查仪器完整性，然后要注意使用对象物体的稳定，特别是在需要接触到高压电源的场合，必须按照安全规程严格执行，严格按要求操作，以确保测量精度、高精度和安全性。

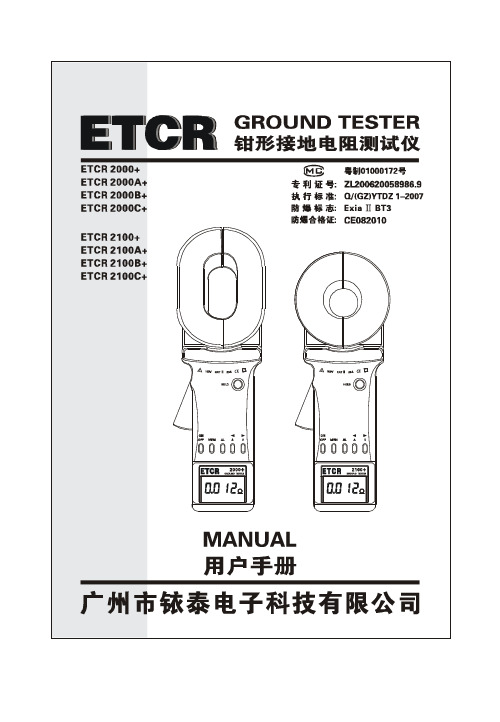

钳形电阻表使用说明
2．电流测量原理…....................................15 八．接地电阻测量方法…….................................16
1．多点接地系统……..................................16 2．有限点接地系统……................................16 3．单点接地系统......................................18 九．现场应用…….........................................20 1．电力系统的应用....................................20 2．电信系统的应用……................................21 3．建筑物防雷接地系统的应用……......................22 4．加油站接地系统的应用..............................22 十．测量接地电阻的注意事项...............................24 十一．装箱单.............................................26
1． 开机
六．操作方法
开机时，不能扣压扳机，不能张开钳口，不能钳任何导线
注 开机完成，显示“OLΩ”后，才能扣压扳机，打开钳口， 钳被测导线
意 开机前，扣压扳机一两次，确保钳口闭合良好 开机时，要保持钳表的自然静止状态，不能翻转钳表，不
能对钳口施加外力，否则不能保证测量的准确度
按 POWER 键开机，首先自动测试液晶显示器，其符号全部显示，
目
钳形万用表作业指导书
钳形表作业指导书目录1.目的 (1)2.适用范围 (1)3.术语与定义 (1)4.职责和权限 (1)5.程序 (1)5.1注意事项 (1)5.1.1人身安全及防护 (1)5.1.2仪器维护保养 (2)5.1.3应用失准验证 (2)5.2使用方法 (2)5.2.1 电流测量 (2)5.2.2 电压测量 (3)5.2.3电阻与通断性的测量 (3)5.2.4浪涌电流的测量 (5)5.2.5其他功能按键的使用 (5)5.3仪器使用记录填写 (6)5.4仪器恢复与保养 (6)6.相关文件 (6)7.记录表样 (6)II1.目的规范操作人员使用仪表方法步骤，避免由于操作不当引起的品质事故或仪器损坏，保护操作人员人身安全。
2.适用范围交流电流和直流电流、交流电压和直流电压、电阻、 通断性、频率测量。
3.术语与定义产品上可能出现的术语标志如下：有危险。
危险电压。
触电危险。
允许在危险的带电导线上直接使用或取出。
双层绝缘。
电池低电量。
接地。
交流。
直流。
设备用于保护固定设备装置中的设备（如配电盘、馈线、短分支电路及大型建筑中的防雷设施）免受瞬态电压的损害。
4.职责和权限4.1质量部负责仪表发放、校验、测试、问题处理。
4.2借用人员负责仪表日常维护，保养，使用。
5.程序5.1注意事项5.1.1人身安全及防护为了防止发生人身伤害危险使用前和使用时应注意一下几点：1) 请仅将产品用于指定用途，应按照指定的测量类别、电压或电流额定值使用。
2) 请勿超出产品、探针或附件中额定值最低的单个元件的测量类别 (CAT) 额定值。
3) 请勿在爆炸性气体、蒸汽周围或在潮湿环境中使用产品。
4)连接电源时，请先连接公共测试线，然后再连接通电测试线；切断电源时，先切断图3-1通电测试线，然后再切断公共测试线。
5)每次使用前都应先检查产品。
检查夹钳外壳或输出电缆绝缘层是否有开裂或缺损。
还要查看是否有连接松脱或功能弱化的组件。
仔细检查钳口周围的绝缘情况。
常用仪器仪表的使用
任务4 常用仪器仪表的使用
相关知识
一、万用表
（1）表头 万用表的表头通常采用灵敏度高、准确度好的磁电系测量机构，它是万用表的核心部件，其作用是
指示被测电量的大小。万用表性能的好坏很大程度上取决于表头的性能。灵敏度和内阻是表头的两项重 要的技术指标。 （2） 转换开关
转换开关的作用是根据被测电量的不同通过转换挡位来选择电量及其量程。它是由多个固定触点和 活动触点构成的多刀多掷开关，各刀之间是联动的。转换开关旋钮周围有各种符号，它们的作用和含义 分别是：
用万用表测量电路
任务4 常用仪器仪表的使用
相关知识
一、万用表
用MF一47型万用表测量电阻时，直接将转换开关置于电阻挡(Ω挡)的适当量程即可。 在测量电阻之前，要进行Ω调零。即将两表笔短接后，看表的指针是否指在表盘右侧的 0Ω处。若表针偏离0Ω处，则应调节Ω调零旋钮，使表针准确地指在0Ω处。若表针调不到0Ω 处，则应检查表内电池是否电量不足。 在万用表置于电阻挡时，其红表笔内接电池负极，黑表笔内接电池正极。R×lΩ～R×lkΩ 挡表内电池为1．5V；R×10kΩ挡表内电池为9V或15V(MF一47型万用表为15V)。在测量晶体 管和电解电容器时，应注意表笔的极性。 注意：不要带电测量电路中的元件，否则不但得不到正确测量结果，甚至还会损坏万用 表。在测量从电路上拆下的电容器时，一定要将电容器短路放电后再测量
各种符号加以说明。 万用表刻度盘上的刻度和符号有如下的特点： 1）刻度线分均匀和非均匀两种。其中电流和电压的刻度线是均匀的，欧姆刻度线是非均匀的。 2）不同电量用符号和文字加以区别。如直流量用“一”或“DC”表示，交流量用“～”或“AC”表示，欧
姆刻度线用“Ω”表示等。 3）为了便于读数，部分刻度线上有多组数字。 4）多数刻度线上没有单位，以便在选择不同量程时使用。
万用表钳形电流表核相仪摇表的使用方法及安全注意事项
第一章：电工测量一、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
（一）万用表的应用万用表可用来测量直流电流、直流电压、交流电流、交流电压、电阻、电感、电容。
音频电平及晶体三极管的电流放大系数β值等。
如下图所示：指针式万用表数字式式万用表1．万用表的使用方法（1）端钮（或插孔）选择要正确：红色测试棒连结线要接到红色端钮上（或标有“+”号的插孔内），黑色测试棒连结线要接到黑色端钮上（或标有“-”号的插孔内）。
有的万用表备有交直流电压为2500V的测量端钮，使用时黑色测试棒仍接黑色端钮，而红色测试棒接到2500V的端钮上。
（2）转换开关位置选择要正确：根据测量对象转换开关转到相应的位置，有的万用表面板上有两个转换开关，一个选择测量种类，一个选择测量量程。
使用时应先选择测量种类，然后选择测量量程。
（3）量程选择要合适：根据被测量的大致范围，将转换开关转至适当的量限上，若测量电压或电流时，最好使指针指在量程的1/2至2/3的范围内，这样读数较为准确。
（4）正确进行读数：在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时在对应的标度尺上读数的同时也应注意标度尺读数和量程档的配合，以避免差错。
（5）欧姆档的正确使用：（a）选择合适的倍率档：测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部分为宜，指针越接近标度尺的中间部分，读数越准确，越向左、刻度线越密，读数的准确度越差。
（b）凋零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮”，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证了测量的准确性，如果指针不能调到零位，说明电池电压不足，需要更换。
（c）不能带电测量电阻：测量电阻时万用表是电池供电的，被测电阻决不能带电，以免损坏表头。
（d）注意节省干电池：在使用欧姆档间歇中，不要让两根测试棒短接，以免浪费电池。
钳式万用表
一、概述UT201、UT202是一种性能稳定，安全、可靠的3 1/2位数字钳形表（以下简称钳表）系列。
整机电路设计以大规模集成电路双积分A/D转换器为核心，全量程的过载保护电路，独特的外观设计使之成为性能优越的专用电工仪表。
钳表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、℃/°F 温度等。
本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容并严格遵守所有的警告和注意事项。
▲警告：在使用钳表之表，请仔细阅读有关“安全操作准则”二、开箱检查打开包装盒，取出仪表，请仔细检查下列项目是否缺少或损坏：如果发现任何一个项目缺少或损坏，请立即与您的供应商进行联系。
三、安全操作准则请注意“警告标识▲及警告字句”。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
，本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1和IEC1010-2-032安全标准进行设计和生产，符合双重绝缘、过电压CAT II 600V、CAT III 300V 和污染等级2的安全标准。
如果未能按照有关的操作说明使用钳表，则可能会削弱或失去钳表为您提供的保护能力。
1、使用前检查钳表和表笔，谨防任何损坏或不正常的现象。
如发现本钳表表笔、壳体绝缘已明显损坏以及液晶显示器无显示等，或者您认为本钳表已无法正常工作，请勿再使用本钳表。
2、后盖及电池盖没有盖好前严禁使用钳表，否则有电击危险。
3、在进行测量时，切记手指不要超过表笔挡手部位，不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路，防止触电。
4、测量前功能开关必须置于正确位置，严禁在测量进行中转换档位，以防损坏钳表。
5、不要在钳表终端及接地之间施加600V以上电压，以防电击和损坏钳表。
6、当仪表在60V直流电压或是30V交流有效值电压下工作时，应小心操作，此时会有电击的危险存在。
7、不要测量高于允许输入值的电压或电流，在不能确定被测量值的范围时，须将功能量程开关置于最大量程位置。
钳形电流表使用须知
钳形电流表使用须知一、钳形表的结构钳形表主要由钳头、钳头扳机、保持开关、旋转开关、液晶显示屏、表笔插孔以及红、黑两支表笔等部分构成。
1、钳形表的钳头主要用于测量交流电流时钳住被测导线，利用电流互感器原理感应导线电流。
2、钳形表的钳头扳机主要用于开闭钳头，按下时钳头张开，松开时钳头闭合。
3、钳形表的保持开关主要用于检测电子电路时保持所测量的数据，以方便读取记录数据。
4、钳形表的旋转开关主要针对钳形表一表多用的特点，为不同的检测设置相对应的量程。
5、钳形表的液晶显示屏主要用于显示检测数据、数据单位、选择量程等信息。
6、表笔插孔主要用于连接表笔的引线插头和绝缘测试附件。
红表笔连接VΩ插孔，黑表笔连接接地端。
二、钳形表的原理钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁芯在捏紧扳手时可以张开，被测电流通过的导线可以不用切断就可穿过铁芯张开的缺口，当放开扳手铁芯闭合后，穿过铁芯的被测导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。
从而使与二次线圈相连接的电流表指示出被测线路的电流。
三、钳形表的使用方法1、使用前应仔细阅读说明书，弄清是交流还是交、直流两用钳形表。
根据被测电流的种类、电压等级正确选择钳形电流表。
2、使用前检查钳形电流表的外观情况、钳口闭合情况及表头情况等是否正常。
若指针没在零位，应进行机械调零。
3、测量前应先估计被测电流的大小，再决定用哪一量程。
若无法估计，可先用最大量程档，然后适当换小些，以便能准确读数。
不能使用小电流档去测量大电流，以防损坏仪表。
4、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。
此时钳形表所指示的电流值并非被测量的实际值，实际电流应为钳形表的读数除以导线缠绕的圈数。
5、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重合一次，若杂音仍不能消除，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
钳形电流表使用须知事项
钳形电流表使用须知事项一、钳形表的结构钳形表重要由钳头、钳头扳机、保持开关、旋转开关、液晶显示屏、表笔插孔以及红、黑两支表笔等部分构成。
1、钳形表的钳头重要用于测量交流电流时钳住被测导线，利用电流互感器原理感应导线电流。
2、钳形表的钳头扳机重要用于开闭钳头，按下时钳头张开，松开时钳头闭合。
3、钳形表的保持开关重要用于检测电子电路时保持所测量的数据，以便利读取记录数据。
4、钳形表的旋转开关重要针对钳形表一表多用的特点，为不同的检测设置相对应的量程。
5、钳形表的液晶显示屏重要用于显示检测数据、数据单位、选择量程等信息。
6、表笔插孔重要用于连接表笔的引线插头和绝缘测试附件。
红表笔连接VΩ插孔，黑表笔连接接地端。
二、钳形表的原理钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁芯在捏紧扳手时可以张开，被测电流通过的导线可以不用切断就可穿过铁芯张开的缺口，当放开扳手铁芯闭合后，穿过铁芯的被测导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。
从而使与二次线圈相连接的电流表指示出被测线路的电流。
三、钳形表的使用方法1、使用前应认真阅读说明书，弄清是交流还是交、直流两用钳形表。
依据被测电流的种类、电压等级正确选择钳形电流表。
2、使用前检查钳形电流表的外观情况、钳口闭合情况及表头情况等是否正常。
若指针没在零位，应进行机械调零。
3、测量前应先估量被测电流的大小，再决议用哪一量程。
若无法估量，可先用最大量程档，然后适当换小些，以便能精准读数。
不能使用小电流档去测量大电流，以防损坏仪表。
4、由于钳形电流表本身精度较低，在测量小电流时，可采纳下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。
此时钳形表所指示的电流值并非被测量的实际值，实际电流应为钳形表的读数除以导线缠绕的圈数。
5、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重合一次，若杂音仍不能除去，应检查磁路上各接合面是否干净，有尘污时要擦拭干净。
