桥架配置解读——网格桥架

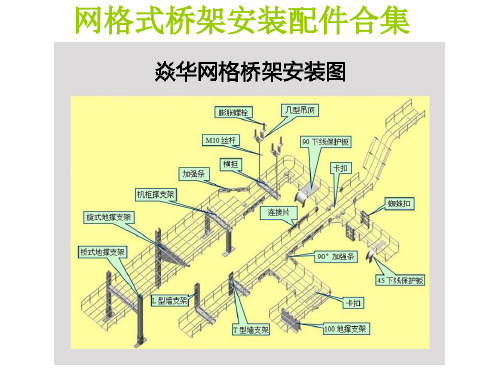

网格桥架配件种类、开放式网格桥架安装效果图分解
网格桥架墙装支架—三角板墙装支架
• 三角板墙装支架 WBK
• 用于：用于网格桥架的侧墙安装 适合：3.5mm到6.0mm的丝杆，网格桥架的宽度从100900mm 包括：独立件x1（配套的螺丝螺母可选） 特点：支撑强度大，适合所有宽度的网格桥架
网格桥架其他配件—下线板
• 下线板 CGD
• 用于：网格桥架上线缆的引出 适合：3.5mm到6.0mm的丝径，宽度为150mm 以上的网 格桥架 包括：独立件*1 特点：保证电缆引出的弧度，安装方便，可随时增加
网格桥架吊装件—挂钩
• 挂钩 HKS
• 用于：网格桥架的悬挂安装 适合：3.5mm-6.0mm的丝径，网格桥架宽度不大于 300mm 包括：独立件*1 特点：轻巧、方便、成本低
网格桥架吊装件—50吊钩
• 50吊钩 THR
• 用于：50mm宽度网格桥架的悬挂安装 适合：3.5mm-6.0mm的丝径的网格桥架，网格桥架宽度 等于50mm 包括：独立件*1（可选配丝杆和螺母） 特点：轻巧、方便、成本低
网格桥架固线器—塑料固线器
• 塑料固线器 CFT-ABS
• 用于：数据电缆的分层固定 适合：固线器适用于5mm-6mm直径的电缆 包括：固线器*1片 特点：整理电缆，美观大方
网格桥架固线器—铝合金固线器
• 铝合金固线器 CFB-AL
• 用于：数据电缆的分层固定 适合：#6固线器适用于5mm-6mm直径的电缆 包括：固线器*1片，M4加厚螺母*2 特点：整理电缆，美观大方
网格桥架连接件—卡扣
• 卡扣 KK34
• 用于：1.两片网格桥架直段的链接；2.转弯处的固定 适合：4.0mm-6.0mm的丝径网格桥架 包括：上卡扣*1、下卡扣*1、M6*20马车螺栓*1、M6法兰 螺母*1 特点：1.有较好的连接强度；2.通用性好
电缆桥架规格型号表
电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。
在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。
更多电缆桥架相关信息请直接拨打咨询电话。
800宽桥架标准厚度
大于800宽以上的电缆桥架，国标厚度应达到2.2mm以上。
桥架国标厚度新标准如下：
1、根据国家标准JB/T10216-2013和TCECS31-2017这两个标准得知，桥架国标厚度为电缆桥架总宽小于150mm时，国标厚度应达到
1.0mm；
2、小于150mm电缆桥架总宽小于300mm时，国标厚度应达到1.2mm；
3、小于300mm电缆桥架总宽小于500mm时，国标厚度应达到1.5mm；
4、小于500mm电缆桥架总宽小于800mm时，国标厚度应达到2.0mm；
5、大于800宽以上的电缆桥架，国标厚度应达到2.2mm以上。
桥架常见型号：
1、按照材质特征
有钢制桥架、铝合金桥架、不锈钢桥架、玻璃钢桥架等。
2、按照结构特征
有槽式桥架、托盘式桥架、梯式桥架、网格桥架、隔板式桥架、组合式桥架、大跨距桥架等。
3、按照样式特征
有直通、45度弯通、90度弯通、垂直三通、垂直上弯通、垂直下弯通、过桥弯、过梁弯等。
4、按照表面特征
划分为镀锌桥架、热浸镀锌桥架、喷塑桥架、防火桥架等。
桥架吊架用丝杆规范
桥架:电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
可以独立架设,也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。
桥架吊架用丝杆规范:桥架是指由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。
电缆桥架支撑架应该套定额，其重量算法如下：一般支撑架选用角钢和圆钢。
例：300*200桥架，距顶板100mm，梁厚500mm，桥架总长为15米，用圆钢φ12和角钢L40*40*4做支撑架。
暂定每隔1.5m 设一个支撑架。
所以支撑架个数为15*1.5=10个。
圆钢φ12的重量=10*0.888*1.6*1.05=14.9184Kg；角钢L40*40*4的重量=10*2.422*0.7*1.05=17.8017Kg 所以支撑架总重量为：14.9184+17.8017=32.7201Kg ；注：0.888与2.422分别为圆钢φ12和角钢L40*40*4的理论重量1.6=（0.1+0.5+0.2）*2 ，0.1为距顶板高度，0.5为梁厚，0.2为桥架高度，*2为两边都有圆钢1.7=0.3+2*0.05+2*0.15；0.3为桥架宽度，2*0.05为两边各加50富余量，2*0.15为与顶板固定时两边各加150的富余量（这里面50与150都是自己估的，如果有具体数值，得改正）1.05为损耗率。
网格桥架安装流程
网格桥架安装流程以下是更口语化的网格桥架安装流程：1. 准备工作看图纸：仔细瞧瞧设计图纸，确认网格桥架的材质、大小、数量这些参数跟实际需要对不对得上。
现场摸底：到要装桥架的地方实地看看，了解那里的环境、有什么障碍物、预留的孔洞在哪儿，确保装桥架的条件没问题。
清点物资：查查网格桥架、配件（像连接件、卡扣、支撑杆、膨胀螺丝这些）、接地材料、工具等都全不全，有没有坏的。
清理场地：把安装的地方打扫干净，地面平平的，没杂物，墙或天花板上别有碍事的东西。
2. 定点划线规划路线：根据图纸和现场情况，规划好桥架怎么走、吊挂点在哪、转弯处在哪，尽量避开障碍物。
做标记：拿粉笔、墨斗等工具，在地上、墙上或天花板上准确地标出桥架固定点、连接点、支撑杆的位置。
3. 安装支撑和固定件地面装支撑：选好地上的支撑杆或蜘蛛扣，用膨胀螺丝牢牢地钉在地上。
注意支撑杆要摆平，间距合适能承受重量。
墙上或天花板装固定件：用专业的支架、吊架或抗震支架，按照画好的线装上去，确保支架稳稳的，跟建筑结构连得牢。
要是沿着天花或管道支架装，记得跟它们连好。
4. 桥架拼接和安装桥架拼起来：按设计长度，用连接件把网格桥架一段段拼接好，接口处要紧实、平直。
需要拐弯的地方，用专门的弯头或现场折弯处理。
把桥架装上：把拼好的桥架按照之前规划好的路线，放在支撑件或固定件上，用扣片、卡扣等东西把它固定牢。
记住桥架要保持水平或竖直，连接处要在跨距的1/4处。
5. 接地和防护接地处理：按照规定，金属电缆桥架和支架得接地。
如果是非镀锌桥架，两端接上铜芯接地线；镀锌桥架的话，确保连接板两端的螺丝拧紧了。
防静电、防火：根据项目需要，可能还要装防静电接地装置或防火材料，保证桥架系统的安全。
6. 布线和固定理线：按照电线类型、电压等级、走向，把电线整齐地放进桥架里，别交叉乱堆。
固定电线：按规定，水平放线每隔约2米固定一次，垂直放线每隔约1.5米固定一次。
用线夹或其他专门的固定器，让电线在桥架里稳住不动。
桥架吊架用丝杆规范
桥架：电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。
胀缩问题：由于环境温度变化，钢质电缆桥架会出现热胀冷缩的现象。
室外桥架受温度影响较大例如环境最高温度为40℃，最低温度为-20℃，则电缆桥架的最大收缩量按下式求得：Δt=11.2×10-6×60deg(度)×1000mm由此得出结论：温差为60℃时,Δι=0.672mm/m温差为50℃时,Δι=0.560mm/m温差为40℃时,Δι=0.448mm/m工程设计中直线段电缆桥架应考虑伸缩接头，伸缩接头的间距建议按以下取定：当温差为40℃时为50m;当温差为50℃时为40m;接地：根据规范的有关规定，镀锌电缆桥架进行良好的接地。
(1)镀锌电缆桥架直接板每个固定螺栓接触电阻应小于0.005Ω，此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线)，每个电缆桥架的电阻值可按下式计算：r=ρ·L/S式中：ρ=15×10Ω-6/cm(20℃)；L=长度按100mm计算；S=截面积cm2。
(2)梯架于托盘的单位电阻值见表2。
表2梯架于托盘的单位电阻值(3)电缆槽的单位电阻值见表3(4)当电缆桥架安装连接程整体后，每根梯边(或每个电缆槽)的电阻为：R=L(r+1/3r’)式中：R--梯边，即（电缆槽）全长总电阻（mΩ）；r--梯边单位长度电阻（mΩ/m）荷载特性：1、电缆桥架的荷载电缆桥架的荷载分为静荷载、动荷载和附加荷载。
静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度，按电缆敷设的不同路由分别列表统计。
动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。
对于轻型电缆桥架，一般不考虑动荷载，即不允许在桥架上站(行)人，如果需要考虑站人，则应将跨距适当缩小。
附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载，它与安装场所的地区自然气象条件和带电体的性质有关，设计中应根据各种条件加以计算。
网格桥架三种表面处理方式的特点
网格桥架三种表面处理方式的特点
1、电镀锌
行业内又称冷镀锌，就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。
被广泛应用于保护钢铁件，防止大气腐蚀。
电镀锌网格桥架，锌层厚度≥12μm，锌层附着力强，在折弯、搬运、撞击等情况下，锌层不易脱落。
一般适用于室内。
由于锌层较薄，电镀锌网格桥架一般适用于室内安装。
在外观上，电镀锌网格桥架比较平滑，没有锌瘤堆积。
表面光滑有光泽、锌层均匀细致。
2、热镀锌
热镀锌应用于工业已经有170多年历史了，热镀锌是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。
网格桥架中热镀锌的锌层厚度一般是60μm--100μm。
从外观上来看，热镀锌比较粗糙，偶有锌瘤堆积，但是防腐性能是电镀锌的十几倍。
价格上热镀锌比电镀锌要便宜。
3、喷塑
喷塑是采用静电吸附的方法使粉末涂料吸附在金属表面经高温
固化后，表面形成的保护膜，耐腐蚀性强。
可根据需求，做出各种不同的颜色。
外表光滑美观，价格相对要高。
喷塑施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理。
网格式桥架安装及线缆整理施工工法(2)
网格式桥架安装及线缆整理施工工法一、前言网格式桥架安装及线缆整理施工工法是一种常用的室内电气装置的施工方法，通过使用网格式桥架结构，可以便于电缆的架设和维护，确保电缆布线的整齐和安全。
二、工法特点1. 网格式桥架安装采用模块化构造，易于组装和拆卸，便于维修和改造。
2. 安装简便，无需特殊工具，减少人力成本和时间。
3. 使用网格式桥架可以有效地减少电缆的弯曲和张力，降低电缆故障率。
4. 可根据现场需求进行灵活的布局和变更，适应不同的建筑结构和空间要求。
三、适应范围网格式桥架安装及线缆整理施工工法适用于多种室内场所，例如办公楼、商场、医院、学校等，特别适用于需要频繁更换设备和电缆的场所。
四、工艺原理该工法的施工工艺基于以下原理：1. 初步排布：根据实际布线需求，确定网格式桥架的初步排布，考虑电缆长度、分布和通信设备的位置等因素。
2. 安装支架：在墙壁或天花板上安装支架，确定网格式桥架的安装位置和高度。
3. 安装桥架：根据初步排布，组装桥架模块，安装在支架上，并连接好相关的组件和附件。
4. 安装电缆：将预先剪好长度的电缆按照布线需求，穿过桥架的槽道，通过托架或线卡进行固定。
5. 连接设备：连接电缆的末端设备，如插座、交换机等。
6. 整理线缆：使用线缆扎带或线夹进行线缆的整理，保持整齐和安全。
五、施工工艺 1. 初步排布：在施工前，先进行场地勘测，根据需求进行初步线缆的布局和走向的确定。
2. 安装支架：根据设计要求，在墙壁或天花板上标定支架的安装位置，然后钻孔安装支架，并使用水平仪进行水平校准。
3. 安装桥架：根据初步排布，组装桥架模块，将其安装在支架上，并进行固定。
4. 安装电缆：根据布线要求，将电缆穿过桥架的槽道，使用托架或线卡进行固定，保证电缆间距符合要求，并注意电缆的弯曲半径。
5. 设备连接：根据布线要求，将电缆连接到末端设备，并进行测试和验证。
6. 整理线缆：使用线缆扎带或线夹进行线缆的整理，确保整齐和安全，避免杂乱堆放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
桥架配置解读——网格桥架
也许你有过这样的惨痛经历：采购了一批桥架，结果剩下
了好多，白白浪费了；又或者采购的数量根本不够用，再次订
购，还是不够，又订购。。。浪费运费，又耽误工期，得不偿
失。理想与现实永远相差甚远。难道就不能物尽所用，一切都
是刚刚好吗？
当然，这当然可以的，我们可以做到。对于桥架的配
置，我们是专业的。
纬诚刚刚过完十一岁的生日，这十一年我们积累了丰富
的经验，有能力给您一份满意的配置，只要你有需求，我就给
你配置，而且我们的配置都是刚刚好，剩不多也不少还能退
掉。今天先给大家讲解下网格桥架的配置。
2
1.首先要明确网格桥架的规格及数量，常用规格有100-
200,100-300,100-400，
3
2.确定桥架的安装方式是怎样的，是吊挂安装还是机柜顶部支
撑安装亦或者静电地板下安装，或者其他。
3.确定桥架走线情况，一般有图纸最好，没有的话可以统计下
直角弯头数量，三通数量，四通数量，机柜数量，爬坡（上下
4
弯）数量，以及其他特殊情况。
4.固线器的配置：要确认好线缆的外径和数量
5
结束语：
曾经有段高端的桥架摆在我面前，我没有珍惜，等到失
去的时候才后悔莫及，机房建设最痛苦的事莫过于此，如果上
天能够给我一个再来一次的机会，我一定会指定纬诚桥架，如
果非要在这份爱上加一个期限，我希望是，一万年。
做桥架我们是专业的，做配置当然也要专业。选择纬诚
就是选择放心。一万年，这个期限不长。
