网格桥架与铝合金走线架对比分析PPT
优势二，网格桥架性价比高
价格方面：铝合金价格相对较高，网格桥架与铝合金走线架 相比价格上还是有一些优势的。网格桥架不同的配置，会有 不同的配件，就会有不同的价格。所以价格上比较灵活，而 铝合金走线架安装方式比较单一，价格比较高。
优势三，网格桥架自身负载较小
自身重量，自荷载：铝合金走线架的重量要比网格桥架重一些，会给 机房机柜带来相对多一点的荷载。而网格桥架自身重量较铝合金走线 架小，日积月累对机房和机柜损伤也小。这样机房维护的费用就少， 对业主来说是性价比最高的选择。
优势四，网格桥架国外使用普遍
国际趋势：目前国外已经普遍使用网格桥架，像国 外机房布线大企业艾默生，罗格朗，可口可乐，西 门子，等等都是用网格桥架的。国内近几年也开始 流行使用网格桥架了。这是一种国际趋势。能更好 的与国际接轨，提升机房品质，使用网格桥架是很 有必要的。使用网格桥架使机房变得高大上，与国 际接轨，让它成为地区的典范。
优势五，网格桥架国内开始流行
国内对网格桥架的使用：目前国内很多大项目都是 使用网格桥架，这已经是一种趋势。比如（以下项 目均为使用纬诚品牌桥架的项目）广州顺丰总部机 房项目，亚洲最大的IDC数据机房——中国电信云 计算内蒙古信息园项目，金华市财政局项目等等， 就湖南来说，湖南的项目使用网格桥架的也很多， 比如，湖南怀化电业局项目，湖南益阳赫山区学府 路城市学院项目，湖南株洲茶陵交警大队机房项目， 湖南益阳电业局项目，湖南常德火车站项目，常德 机场项目，湖南湘泉药业机房项目，长沙县电信大 楼机房项目等等。
铝合金走线架与网格桥架对比
优势二，网格桥架性ቤተ መጻሕፍቲ ባይዱ比高
优势三，网格桥架自身负载较小
优势四，网格桥架国外使用普遍
优势五，网格桥架国内开始流行
优势一，网格桥架安装便捷
优势一，网格桥架安装便捷
1，美观度：网格桥架近年来受更多国内外客户追捧，网格桥架更美观，漂亮。 铝合金走线架是十几年的走线方式，不流行了，我们要与时俱进。跟上时代的步 伐。 2，下线便捷度：用网格桥架出线口下线更加方便，不会划伤线缆。铝合金走线 架下线不方便，不美观，容易造成线缆损坏。 3，安装方面：在安装上，铝合金走线架安装比较麻烦，繁琐。比较费时费力， 加大了人工成本。网格桥架配件齐全，安装便捷，安装灵活，多变，随意变化形 状，三通，四通，上线弯，简单方便，铝合金走线架很难实现。网格桥架省时省 力。在人工成本上有一定的节省。
电缆网格桥架和普通桥架区别_桥架厂家讲解
电缆网格桥架和普通桥架区别_桥架厂家讲解网格桥架与传统桥架不同：(1)系统升级和维护能力得到加强，为升级留出了空间。
(2)在综合布线系统中可灵活应用，适用于布线桥架的上下走线。
(3)线路和设备大修迅速、安全。
(4)节省了昂贵的二次重复投资。
(5)自重只有传统桥架的五分之一。
(6)比传统桥架架节省安装时间2/3。
(7)布线系统和周围的生产环境更加干净、卫生、美观。
(8)网状机构使散热更佳，有效延长电缆的使用寿命。
网格桥架式有什么优点？(1)网格桥架式开放式使所有线缆均根部可见，对布线工程质量要求较高，一旦出现故障，可迅速查明问题线缆并采取相应措施。
而且由于电缆自然通风散热，热量不会积聚，可采用截面积较小的电缆，从而降低了电缆采购成本。
(2)网格桥架可由任意点起，与各种机械设备方便地连接，也可任意改变出线点；安装轻巧灵活，可装在生产设备的顶上、下面、周围，可游动于各种器械之间，沿生产线、装配线轻松安装。
(3)桥架的使用寿命长，安全可靠。
网格桥架采用高质量的线材焊接而成，是世界上通过试验最多的桥架，以最轻的自重向用户提供最强的承载能力。
网格桥架承载力(3米中间无支撑)至少172公斤。
除表面处理外，如镀锌、热镀镀和喷塑外，网格桥架及附件还提供了高质量的去污处理304不锈钢系列，经盐雾试验表面，其使用寿命是未经过处理不锈钢的3-4倍，即使在恶劣的环境下也能保证长期使用。
(4)耐火性能强–在1000摄氏度高温下也能维持90分钟，以保护桥架安全。
(5)安装灵活方便，检修方便–网式桥架产品可现场自由制作各种弯头，三通、四通等，大大缩短了安装时间，网式桥架快速安装系统，如：快速连接片和快带式连接扣，两个桥架直节可以快速连接，不用螺丝盖，比传统桥架至少节省1/3的安装时间，让工程按时完成。
网格桥架知识点总结
网格桥架知识点总结一、网格桥架的构造1.1 主要材料网格桥架的主要材料包括钢材、铝合金、不锈钢等金属材料。
这些材料具有良好的强度和耐腐蚀性能，适用于各种工业环境。
1.2 结构特点网格桥架的结构特点主要包括网格状的构造、轻质、高强度、开放式设计等。
这些特点使其具有良好的承载能力和通风透光性能，适用于各种复杂环境。
1.3 规格尺寸网格桥架的规格尺寸通常按照国家标准或行业标准进行设计和生产，包括长度、宽度、高度、网格间距等参数。
根据实际使用需求，选择合适规格尺寸的网格桥架进行安装和使用。
二、网格桥架的安装2.1 安装环境网格桥架的安装环境通常为工业厂房、电力设施、石化设备、交通运输等场所，需要考虑环境的温度、湿度、风力等因素，确保安装质量和安全性。
2.2 安装方法网格桥架的安装方法包括吊装安装、固定安装等方式。
在安装过程中，需根据实际情况进行测量、布局、切割、连接等操作，确保安装的准确性和牢固性。
2.3 安装注意事项在安装过程中，需要注意安全防护、施工质量、材料选用等方面的问题。
此外，还需注意环境保护、工艺流程、工作程序等方面的要求，确保安装作业的顺利进行。
三、网格桥架的使用3.1 使用范围网格桥架可用于承托、支撑和固定各种管道、电缆、线路等设施，适用于工业设备、设施、建筑结构、交通运输等领域。
3.2 使用要求在使用过程中，需根据实际需要选择不同规格尺寸、材质、承载能力的网格桥架，确保其符合设计要求和使用要求。
3.3 使用注意事项在使用过程中，需注意安全防护、设备维护、状况监测等方面的问题。
此外，还需定期检查、清理、维修网格桥架，确保其使用性能和安全性。
四、网格桥架的维护4.1 维护方法网格桥架的维护方法包括定期清洁、涂漆防腐、检查更换损坏部件等操作。
在维护过程中，需注意保护环境、预防事故、延长使用寿命等方面的问题。
4.2 维护标准根据相关标准和规定，制定网格桥架的维护标准，包括安全检查、定期维护、周期检测、故障清理等内容，确保其使用的安全性和稳定性。
网格桥架的特点,网格桥架在机房中的应用
网格桥架的特点
美观新尚品网格桥架工艺精细，线缆完全可见，施工时线缆顺序布置，整个系统在安装完毕后非常美观。
同时，新尚品可以根据客户的要求提供不同颜色的桥架（表面喷塑处理）。
洁净新尚品网格桥架开放式线性的桥架，灰尘不容易堆积，便于清理和打扫，可以有效的防止老鼠等对线缆产生破坏的动物在桥架上久待，感官上非常的整洁和整齐，一些对整洁度要求比较高的厂房都会考虑采用这种桥架的。
安全新尚品网格桥架钢丝采用斜角切边设计，防止电缆在安装时不被划伤，同时有效保护施工人员安全。
快捷、灵活再也不会耽误工程进度，省时设计。
新尚品网格桥架提供的解决方案具有无与伦比的灵活性，可以减少多达50%的设计和安装时间，新尚品网格桥架安装可根据现场情况灵活应变。
安全、可靠新尚品网格桥架应用广泛，通过世界上多项认证测试。
耐用新尚品网格桥架基材及表面处理使其适应各种恶劣的应用环境。
坚固新尚品网格桥架其独特的结构，焊接牢固，重量轻，强度高。
易于维护和管理新尚品网格桥架的开放式结构和各种快装配件系统使桥架的维护和升级更容易。
保证电缆性能新尚品网格桥架的结构充分保护线缆，而且良好的通风性能，可以保障线缆的信号传输质量。
环保新尚品网格桥架产品是100%环保产品。
资源消耗少、无毒副产品。

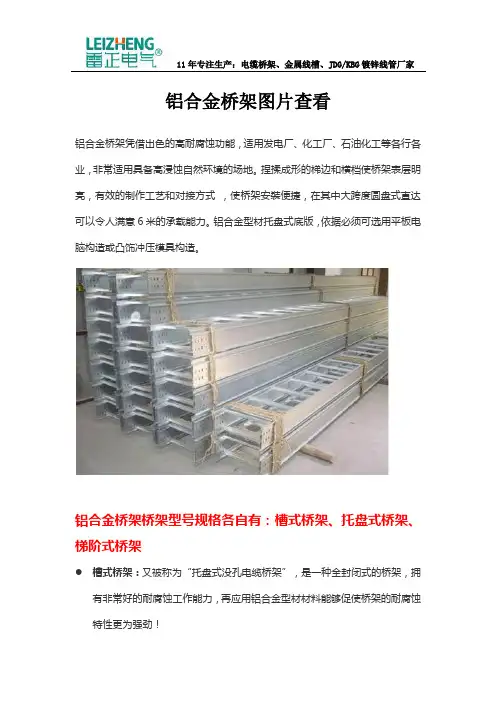

铝合金桥架图片查看
铝合金桥架图片查看
铝合金桥架凭借出色的高耐腐蚀功能，适用发电厂、化工厂、石油化工等各行各业，非常适用具备高浸蚀自然环境的场地。
捏揉成形的梯边和横档使桥架表层明亮，有效的制作工艺和对接方式，使桥架安裝便捷，在其中大跨度圆盘式直达可以令人满意6米的承载能力。
铝合金型材托盘式底版，依据必须可选用平板电脑构造或凸饰冲压模具构造。
铝合金桥架桥架型号规格各自有：槽式桥架、托盘式桥架、梯阶式桥架
槽式桥架：又被称为“托盘式没孔电缆桥架”，是一种全封闭式的桥架，拥有非常好的耐腐蚀工作能力，再应用铝合金型材材料能够促使桥架的耐腐蚀特性更为强劲！
●托盘式桥架：又被称为“托盘式有孔桥架”，底端含有开洞，因此得到了排
热快这一特性，再应用铝合金型材材料能够促使桥架的耐腐蚀特性更为强劲！
●梯阶式桥架：是一种依据世界各国材料产品研发出的最新型桥架，算是敞开
式桥架，有排热快、构造简易、安裝便捷等特性，再应用铝合金型材材料能够促使桥架的耐腐蚀特性更为强劲！。
电缆桥架图样(现代)
∙光纤槽道∙热镀锌电缆桥架∙钢网式桥架∙网格型桥架∙桥架接地线∙防腐附锌漆桥架∙防火漆桥架∙静电喷涂电缆桥架∙热浸塑电缆桥架∙电缆竖井桥架∙电缆沟桥架∙机房走线架∙防火阻燃电缆桥架∙电镀锌桥架∙桥架专用螺栓∙扁钢走线架U型钢走线架CT数控走线架效果图多孔U 型钢走线架是本厂针对电信、移动、联通、网通、铁通等电信运营商机房、机站开发的专用产品。
它既有布线管理作用，又有支撑全部缆线重量的功能。
是光缆、五类线、电线、电缆、管缆架设达到标准化的必要工程用具。
本产品符合信息产业部要求，为全开放式裸架。
主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现 ― 三线 ‖ 分离。
走线架的安装尺寸可由用户根据通信机房实际情况灵活设计确定。
多孔U 型钢走线架特点：（1） 走线架宽度 200mm- 1000mm 。
（2） 每米平均承重 300KG 以上。
（3） 分单层；双层；三层等 ；及宽上层挂窄下层。
（4）搁条间隔可调；一般 250mm —330mm; 吊挂间隔 1.5m —2m 。
（5）列架可采用通用件现场组装，外形美观。
（6）无须打孔，无须专用工具，大量节省劳动力和施工时间。
（7）表面喷塑颜色可选； 表面热镀锌后在室外用，可靠 耐腐蚀 。
（8）可吊顶安装，地面支撑安装，也可作为爬梯使用。
U 型钢走线架SUG-01C-400走线架对接安装示意图走线架龙门架吊装安装示意图L –支架SUG-03C 走线架直接安装示意图走线架直接吊装安装示意图直连片SUG-02C玻璃钢电缆桥架也叫复合环氧树脂桥架有机玻璃钢桥架拉挤玻璃钢桥架阻燃玻璃钢桥架玻璃钢电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
玻璃钢电缆桥架与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达6米，甚至更长）、切割方便、不需维护等优越性、强度高、绝缘性能好、耐化学腐蚀等优点。
电缆桥架与金属线槽区别
电缆桥架与金属线槽区别网上流传电缆桥架和金属线槽的区别：电缆桥架是用来敷设电力电缆和控制电缆的。
金属线槽是敷设导线和通讯线缆的;桥架比较大（200x100到600x200)，一般建筑的楼层间、各个配电室间等用的比较多，线槽比较小；桥架拐弯半径比较大，线槽大部分拐直角弯；桥架跨距比较大，线槽比较小；固定、安装方式不同；在有些场所，桥架是没有盖的，线槽几乎全是带盖密闭的......线槽用在各配电柜、仪表柜内用的比较多线槽是用来导线的，桥架是用来走主电缆的以上是引来网友的回答1、“桥架比较大（200x100到600x200)”，但是综合布线系统里也有用到过这么大的尺寸。
按这个定义，桥架不一定是用来敷设导线和通讯线缆的？2、“线槽是用来导线的，桥架是用来走电缆的”，我想问什么是导线，什么又是电缆呢？有保区别？3、网友以上所述，是出自于哪个规范，或是哪能个标准？说什么都要有依据。
我的理解是这样：线槽是桥架的一个小分类，就如汽车，里面有小汽车，货车，客车等等．１、电缆桥架，指包含：托架、附件、支吊架等的组合；其中，托架主体又可分为：无孔、有孔、梯架、组合托盘等形式。
2、金属线槽，更多情况下指的是密封式钢制槽型桥架（可选带盖），可以用来敷设电线、电缆，因为是封闭式钢制壳体，具有一定屏蔽效果，所以弱电线或控制线路多用槽式桥架。
（另外，还有塑料线槽、汇线槽与这里说的有别）。
工程中常用槽式桥架指代以避免与汇线槽之类的产品进行区别。
3、长期以来，对线槽这个概念的理解见仁见智，但本人仍坚持上面的观点。
补充：钢制电缆桥架方面，参见【CECS 31-2006 钢制电缆桥架工程设计规范】，或者91版本也可。
桥架简介演示
金属桥架一般采用金属管材或型材制作，表面处理多为镀锌或喷塑，结构多为组装式，安装时采用连 接板和固定螺丝固定。金属桥架具有承载能力强、散热性能好、防火防潮等特点，适用于室外环境和 重要场所的配电和传输线路。
03
CATALOGUE
桥架的制造工艺与流程
桥架的制造工艺
冷镀锌桥架
采用冷镀锌工艺，通过电化学 作用在桥架表面沉积一层锌保 护层，起到防腐和美观的作用
详细描述
铝合金桥架一般采用铝合金板材或型材制作，表面处理多为阳极氧化或喷塑，结构多为组装式，安装时采用连接 板和固定螺丝固定。铝合金桥架具有质量轻、耐腐蚀、美观大方、散热性能好等特点，适用于现代化建筑配电和 室内装饰。
玻璃钢桥架
总结词
玻璃钢桥架是以玻璃纤维和树脂为原料制成的桥架，具有耐腐蚀、耐高温、耐低 温、绝缘性能好等特点，多用于化工、石油、电力等行业的腐蚀环境中。
公共设施
在公共设施中，桥架为各种公 共设施提供电力和信号传输，
如路灯、交通信号灯等。
桥架的应用领域
电厂
在电厂中，桥架用于支撑和保护发电厂的输 电线路和配电系统。
轨道交通
在轨道交通中，桥架用于支撑和保护各种信 号线、电力线和通信线路。
石油化工
在石油化工行业中，桥架用于支撑和保护各 种管道和工艺设备。
了生产效率，降低了人工成本，同时也提高了桥架的质量和稳定性。
桥架的未来展望
桥架将更加环保和可持续
未来，桥架将更加注重环保和可持续性，采用更加环保的材料和 制造工艺，减少对环境的影响。
桥架将更加智能化和自动化
随着人工智能、物联网等技术的不断发展，桥架将更加智能化和自 动化，提高使用效率和安全性。
桥架将更加定制化和专业化
桥架及其分类
桥架及其分类桥架是一种用于支撑、保护和组织电缆、管道和其他设备的结构。
它是建筑工程、电气工程和通信工程中常用的设备。
桥架的分类多种多样，根据其用途、形状和材料的不同，可以分为多种类型，如下所述。
一、用途分类1. 电力桥架：主要用于电力线路的布线和电缆的敷设。
电力桥架通常由金属制成，具有良好的电导性能和防腐蚀能力。
它们承载着电力线路的重量，保护电缆免受损坏，并提供通风和散热。
2. 通信桥架：用于电信线路、计算机网络和电话系统的布线。
通信桥架通常由金属或塑料制成，具有良好的机械强度和电磁屏蔽性能。
它们保护信号传输线路免受外界干扰，并提供良好的信号传输和维护条件。
3. 管道桥架：用于石油、天然气、水和其他流体管道的支撑和保护。
管道桥架通常由钢制成，具有良好的耐腐蚀性和承载能力。
它们承载着管道的重量，防止管道下垂和破裂，并提供便于维修和检修的条件。
二、形状分类1. 梯形桥架：梯形桥架是最常见、最基本的桥架形式。
它由两个平行的侧槽和连接侧槽的横梁组成。
梯形桥架适用于各种场所和各种用途，具有结构简单、安装方便和经济实用的特点。
2. 网格桥架：网格桥架由一系列交叉连接的横梁和纵梁组成，形成网格状结构。
网格桥架具有较大的承载能力和刚度，适用于跨距较大、负荷较重的场所。
3. 拱形桥架：拱形桥架由一系列弧形横梁和纵梁组成，形成拱形结构。
拱形桥架具有良好的承载能力和抗变形能力，适用于跨越大面积的场所，如体育场馆和展览中心。
三、材料分类1. 金属桥架：金属桥架通常由钢、铝或不锈钢制成。
金属桥架具有良好的机械强度和耐腐蚀性能，适用于各种工业和建筑场所。
2. 塑料桥架：塑料桥架通常由聚氯乙烯（PVC）或玻璃纤维增强塑料（FRP）制成。
塑料桥架具有良好的绝缘性能和耐腐蚀性能，适用于电力和通信等领域。
3. 混凝土桥架：混凝土桥架通常由预制混凝土构件组成。
混凝土桥架具有较大的承载能力和抗变形能力，适用于桥梁和高架道路等工程。
桥架是一种重要的设备，用于支撑、保护和组织各种电缆、管道和其他设备。
网格桥架,光纤槽道,铝合金走线架,U型钢走线架,它们之间的区别及功能特点。
网格桥架,光纤槽道,铝合金走线架,U型钢走线架，它们之间的区别及功能特点。
一，定义。
什么是走线架？你知道吗？机房专门用来走线的设备，指进入电信、网通、广电的机房后通过走线架布放光、电缆进入终端设备，用于绑扎光、电缆用的铁架，就是走线架。
二，特别与区别。
（1）走线架分室内走架线和室外走线架两种。
室内走线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。
室外走线架主要采用钢材料，经过热镀锌处理。
走线架主要用于机房及基站内外各类线缆的铺设。
具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。
适用于水平、垂直及多层分离布放线场合。
结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。
走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
（2）走线架按使用环境分机房（室内）走线架和室外走线架（热镀锌）。
室外走线架一般用角钢、扁钢、多孔U型钢组合加工后再表面热镀锌。
机房（室内）走线架根据要求可以选择铝合金走线架或钢走线架。
（3）钢走线架。
1）介绍。
一般分扁钢走线架和多孔U型钢走线架，扁钢走线架一适合在基站及较小机房使用（属于比较早期的产品，用钢量大比较重）。
多孔U型钢走线架分标准的和轻型U-II型的两种。
2）特点。
U-II型走线架适合在基站及小机房使用（可代替扁钢走线架使用），一般厚度1.5mm、2mm；标准多孔U型钢走线架适合在大中小型不同机房使用，材料厚度2mm，另外2.5mm、3mm厚度可定制。
结构美观、安装扩容方便、吊挂方式灵活一般报价需说明：走线架型号（边梁规格搁条规格）、宽度、搁条间隔、层数、吊挂类型（分螺杆、U型钢、铝合金等）、吊挂密度（一般1.5米-2米）、吊挂长度，或按提供的机房走线架图纸报价。
（4）基站走线架1）特点：要求成本低，安装简便，承重在每米100KG以上，可选用LP-ZXJ-L-LBG系列；LP-ZXJ-L-LD 系列；LP-ZXJ-L-34H系列；LP-ZJX-L-32K系列；以上系列的走线架可在无线基站及线缆不多的小机房适用。
桥架及其分类
桥架及其分类桥架是一种常见的建筑结构，用于支撑和连接各种管线、电缆和设备。
它可以在建筑物内部或外部进行安装，为管线提供稳定的支撑和保护。
桥架的分类主要根据其材料、形状和用途进行。
一、根据材料分类1. 金属桥架：金属桥架是最常见的一种桥架，常用的材料包括钢、铝等。
金属桥架具有优良的承重能力和耐久性，在工业和商业建筑中广泛应用。
2. FRP桥架：FRP桥架采用玻璃纤维增强塑料制成，具有较高的强度和耐腐蚀性能。
它通常用于需要抗腐蚀的环境，如化工厂和海洋工程。
3. PVC桥架：PVC桥架采用聚氯乙烯制成，具有良好的绝缘性能和耐腐蚀性能。
它通常用于电力线路和通信线路的绝缘保护。
二、根据形状分类1. 槽式桥架：槽式桥架是一种常见的金属桥架，其横截面呈槽状。
槽式桥架可以方便地安装和维护管线，广泛应用于建筑、工业和交通领域。
2. 梯形桥架：梯形桥架的横截面呈梯形，具有较大的承载能力。
梯形桥架常用于承载较重的管线和设备，如电力线路和机械设备。
3. 网格桥架：网格桥架由金属杆件和连接件组成，形成网状结构。
网格桥架具有较轻的重量和较高的强度，适用于大跨度和大荷载的情况。
三、根据用途分类1. 电力桥架：电力桥架用于支撑和保护电力线路，通常安装在建筑物的天花板或墙壁上。
电力桥架可以承载较大的电流和重量，并保证电力线路的安全运行。
2. 通信桥架：通信桥架用于安装和保护通信线路，如电话线路、网络线路等。
通信桥架可以有效地管理和维护通信线路，确保通信设备的正常运行。
3. 管道桥架：管道桥架用于支撑和保护各种管道，如给水管道、排水管道等。
管道桥架可以方便地安装和维修管道，保证管道系统的正常运行。
桥架是一种重要的建筑结构，用于支撑和连接各种管线、电缆和设备。
根据材料、形状和用途的不同，桥架可以分为金属桥架、FRP 桥架、PVC桥架、槽式桥架、梯形桥架、网格桥架、电力桥架、通信桥架和管道桥架等多种类型。
这些桥架在各个领域发挥着重要的作用，为建筑物提供了稳定和可靠的支撑，保证了管线和设备的正常运行。
