耐高温涂料1600度配方
一种耐高温隔热无机涂料的制备方法
一种耐高温隔热无机涂料的制备方法随着工业化进程的不断推进，对于耐高温隔热涂料的需求也日益增加。
耐高温隔热涂料广泛应用于航空航天、化工、冶金等领域，能够有效提高设备的工作效率和安全性。
本文将介绍一种制备耐高温隔热无机涂料的方法，该方法具有简单、低成本、环保等优点，对于满足工业生产的需求具有重要意义。
1. 原料准备制备耐高温隔热无机涂料所需的原料主要包括硅酸盐、氧化铝、高岭土等无机材料。
这些原料具有耐高温、隔热、耐腐蚀等特性，是制备耐高温隔热涂料的重要基础。
2. 配方设计在原料准备的基础上，需要进行配方设计，确定每种原料的比例和配制方法。
通过科学合理的配方设计，可以确保涂料具有良好的耐高温隔热性能和稳定的工作性能。
3. 制备工艺制备耐高温隔热无机涂料的工艺主要包括原料混合、干燥、粉碎、筛分等步骤。
在混合过程中，需要确保原料充分混合均匀，以保证涂料的均一性和稳定性。
干燥和粉碎是为了提高原料的流动性和涂覆性能，筛分则是为了去除杂质，保证涂料的质量。
4. 添加助剂为了进一步提高耐高温隔热涂料的性能，可以适量添加一些助剂。
常用的助剂包括增稠剂、分散剂、流平剂等，能够改善涂料的流动性、分散性和涂覆性能，提高涂料的施工性能和美观度。
5. 检测与调整制备完耐高温隔热无机涂料后，需要进行必要的检测和调整。
通过检测涂料的各项性能指标，如耐高温性能、隔热性能、耐腐蚀性能等，来评估涂料的质量。
如果发现涂料存在问题，需要及时进行调整和改进，直至满足要求为止。
6. 应用领域制备好的耐高温隔热无机涂料可以广泛应用于航空航天、化工、冶金等领域。
这种涂料具有优异的耐高温性能和隔热性能，能够有效保护设备和构件，延长其使用寿命，提高工作效率和安全性。
制备耐高温隔热无机涂料的方法具有一定的技术含量和工艺要求，但通过科学合理的原料选择、配方设计和制备工艺，可以获得高质量的涂料产品，满足工业生产的需求。
希望本文介绍的方法能够对相关领域的专业人士和技术工作者有所帮助，推动我国耐高温隔热涂料技术的进步和发展。
耐高温涂料配方研究进展
耐高温涂料配方研究进展1无机耐高温涂料无机耐高温涂料的硬度高，耐热可达400～1000℃甚至更高，但漆膜较脆，未完全固化前耐水性不好，对基材表面处理要求严格。
常用的几类耐高温涂料的特性比较见表1。
表1常用的无机耐高温涂料特性1.1硅酸乙酯耐高温涂料以硅酸乙酯为基料，选择适当的颜、填料后得到的耐高温涂料，有良好的耐热性能和优异的防腐蚀性能。
（1）以聚硅酸乙酯为基料，加入氧化铬绿、石英粉、成膜助剂、表面活性剂（分散剂）等，可制成常温固化的耐热可达300℃的涂料。
（2）以聚硅酸乙酯和硅中间体共水解制备得到的基料，按质量比为固体树脂:铝粉=10:6的比例制成的涂料，其耐热在600℃为10小时，并且耐20次；500℃1小时/室温1小时的冷热循环，涂膜仍处于完好状态。
（3）以聚硅酸乙酯为基料加入低熔点玻璃料或珐琅玻璃以及耐热颜、填料可以制成耐400～600℃甚至800℃的高温涂料。
1.2磷酸盐耐高温涂料磷酸盐耐高温涂料通常由磷酸盐水溶液、固化剂（或反应性颜料）和耐热颜料（或金属铝粉）等组分所组成。
英国的“W”无机耐高温防腐蚀涂料就是这种类型的涂料。
我国也研制并生产类似的涂料。
该涂料的配方组成见表2。
表2典型的磷酸盐耐高温涂料配方按该配方配制的涂料涂装于除去油污的钢基材上，经250℃/1小时烘烤成膜，其耐热性为450℃下700小时涂膜无明显变化；耐冷热交替性为450℃/室温自来水循环15次涂膜无异常；最高耐温为600℃下4小时涂膜完好。
1.3硅溶胶耐高温涂料1.3.1改性硅溶胶耐高温涂料硅溶胶作为涂料基料时，其涂膜附着力和柔韧性往往不能满足涂料性能要求，需要进行改性或与有机成膜物质拼混使用。
后者用于常温用途的各种涂料效果较好。
制备耐高温涂料时，需要对硅溶胶进行改性，见表3。
表3一种耐高温涂料用硅溶胶的改性方法将硅溶胶置于反应器中，先加入氧化钾和氧化锂搅拌均匀，再在搅拌状态下，缓慢地加入氧化锌、氧化镁和氧化铝等。
600度高温粉末涂料配方
600度高温粉末涂料配方
一、树脂体系（约60 - 70%）
1. 有机硅树脂。
- 选用耐高温的有机硅树脂，含量约为50 - 60%。
有机硅树脂具有优异的耐高温性能，在高温环境下能够保持良好的物理和化学性能。
2. 聚酯树脂（10 - 20%）
- 可以选择一些高玻璃化转变温度的聚酯树脂，与有机硅树脂有较好的相容性，有助于提高涂层的柔韧性和附着力。
二、颜料（约10 - 20%）
1. 无机颜料。
- 钛白粉（5 - 10%）：提供白色遮盖力，化学性质稳定，在高温下不易变色。
- 氧化铁红（2 - 5%）：可提供红色色调，耐高温性能较好。
- 铬绿（1 - 3%）：用于调配绿色，有较好的耐高温性。
三、填料（约10 - 20%）
1. 云母粉（5 - 10%）
- 云母粉具有片状结构，能够提高涂层的耐热性、耐腐蚀性和机械性能，在高温下可以阻止热量传递和气体渗透。
2. 滑石粉（3 - 7%）
- 有助于改善涂层的平滑性和硬度，在高温下也能保持一定的稳定性。
3. 硅微粉（2 - 5%）
- 可以提高涂层的致密性和耐高温性能。
四、助剂（约1 - 5%）
1. 流平剂（0.5 - 1.5%）
- 确保涂层在固化过程中能够形成平整光滑的表面。
2. 固化剂（0.5 - 2%）
- 根据树脂体系选择合适的固化剂，促进涂层在高温下的固化反应，提高涂层的硬度和耐磨性。
3. 分散剂（0.2 - 1%）
- 使颜料和填料在树脂体系中均匀分散，防止团聚现象。
耐高温粉末涂料的分类及主要成分
耐高温粉末涂料的分类及主要成分1.有机硅涂料：有机硅涂料是一种以有机硅树脂为基料的涂料。
它具有良好的耐高温性能、优异的耐候性和化学性能。
有机硅涂料还具有优异的抗腐蚀性、绝缘性和耐电磁性能。
有机硅涂料主要由有机硅树脂、颜料、填料、固化剂等成分组成。
2.高温聚酯涂料：高温聚酯涂料是一种以聚酯树脂为基料的涂料。
它具有良好的耐高温性能，能够在高温环境下保持较好的稳定性和耐久性。
高温聚酯涂料还具有良好的耐候性、抗腐蚀性和化学稳定性。
高温聚酯涂料主要由聚酯树脂、颜料、填料、固化剂等成分组成。
3.热塑性粉末涂料：热塑性粉末涂料是一种以热塑性树脂为基料的涂料。
它具有良好的耐高温性能和柔性，能够在高温环境下保持较好的稳定性和耐久性。
热塑性粉末涂料还具有良好的耐候性、抗腐蚀性和化学稳定性。
热塑性粉末涂料主要由热塑性树脂、颜料、填料等成分组成。
4.陶瓷粉末涂料：陶瓷粉末涂料是一种以陶瓷颗粒为主要成分的涂料。
它具有优异的耐高温性能和耐化学腐蚀性能，能够在高温和腐蚀环境下保持较好的稳定性和耐久性。
陶瓷粉末涂料主要由陶瓷颗粒、有机树脂和固化剂等成分组成。
除了上述几种主要类型的耐高温粉末涂料外，还有一些特殊类型的耐高温粉末涂料，如耐火涂料、耐磨涂料、耐化学涂料等。
它们都具有特定的成分和性能，能够在特殊环境下提供更好的保护效果。
总结起来，耐高温粉末涂料的分类主要包括有机硅涂料、高温聚酯涂料、热塑性粉末涂料和陶瓷粉末涂料等。
它们的成分和性能不同，可以根据具体的应用需求选择合适的耐高温粉末涂料。

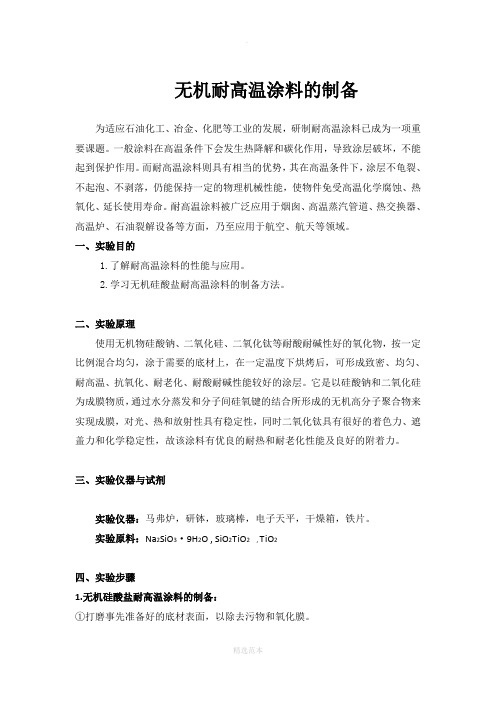

无机耐高温涂料的制备
无机耐高温涂料的制备为适应石油化工、冶金、化肥等工业的发展，研制耐高温涂料已成为一项重要课题。
一般涂料在高温条件下会发生热降解和碳化作用，导致涂层破坏，不能起到保护作用。
而耐高温涂料则具有相当的优势，其在高温条件下，涂层不龟裂、不起泡、不剥落，仍能保持一定的物理机械性能，使物件免受高温化学腐蚀、热氧化、延长使用寿命。
耐高温涂料被广泛应用于烟囱、高温蒸汽管道、热交换器、高温炉、石油裂解设备等方面，乃至应用于航空、航天等领域。
一、实验目的1.了解耐高温涂料的性能与应用。
2.学习无机硅酸盐耐高温涂料的制备方法。
二、实验原理使用无机物硅酸钠、二氧化硅、二氧化钛等耐酸耐碱性好的氧化物，按一定比例混合均匀，涂于需要的底材上，在一定温度下烘烤后，可形成致密、均匀、耐高温、抗氧化、耐老化、耐酸耐碱性能较好的涂层。
它是以硅酸钠和二氧化硅为成膜物质，通过水分蒸发和分子间硅氧键的结合所形成的无机高分子聚合物来实现成膜，对光、热和放射性具有稳定性，同时二氧化钛具有很好的着色力、遮盖力和化学稳定性，故该涂料有优良的耐热和耐老化性能及良好的附着力。
三、实验仪器与试剂实验仪器：马弗炉，研钵，玻璃棒，电子天平，干燥箱，铁片。
实验原料：Na2SiO3·9H2O , SiO2TiO2 , TiO2四、实验步骤1.无机硅酸盐耐高温涂料的制备：①打磨事先准备好的底材表面，以除去污物和氧化膜。
②取1.0032g Na2SiO3·9H2O，0.6060gSiO2, 0.8053gTiO2固体于研钵中，混匀、研磨后，加入0.5mL水，用玻璃棒搅拌，混匀，得白色糊状物。
③用刮涂法把白色糊状物均匀涂于处理好的底材表面上，涂抹要平整，涂层要致密。
④涂层晾干后，将共置于升温至800℃的马弗炉中，烘烤20min，取出后至少在室温下放5min。
⑤将马弗炉温度升至300℃，再把上一步制好的涂层放入其中，并在300℃下烘烤20min，取出，即可得到白色的耐高温涂料。
耐热粉末涂料配方及性能
耐热粉末涂料配方及性能首先，树脂是耐热粉末涂料中最重要的组分之一、耐热粉末涂料通常使用热固性树脂，如环氧树脂、酚醛树脂、聚酯树脂等。
这些树脂具有较高的耐热性，能够在高温下稳定性地固化。
其次，填料在耐热粉末涂料中发挥着重要的作用。
填料能够提高涂料的耐热性和机械性能，降低热膨胀系数。
常用的填料包括氧化铝、二氧化硅、纳米硅等。
这些填料具有高温稳定性和耐腐蚀性，能够增加涂层的耐久性。
此外，固化剂也是耐热粉末涂料中一个重要的组分。
固化剂能够使树脂在高温下发生化学反应，形成致密的涂层结构。
常用的固化剂有异氰酸酯、多元酸酐等。
不同的固化剂对涂膜的硬度、粘结力、耐化学性等性能有着不同的影响。
除了上述的主要组分，耐热粉末涂料还可能包含一些辅助剂和添加剂。
辅助剂如流平剂、消泡剂等有助于提高涂料的加工性能。
添加剂如抗氧剂、紫外吸收剂等能够增加涂层的耐候性和抗老化性能。
在性能方面，耐热粉末涂料具有以下特点：1.耐高温性能：耐热粉末涂料能在高温条件下长期保持良好的性能，常见的耐热温度可达到200℃以上。
2.耐腐蚀性能：耐热粉末涂料具有较好的化学稳定性和耐腐蚀性，能够抵抗酸、碱等腐蚀介质的侵蚀。
3.机械性能：耐热粉末涂料具有良好的硬度、强度和韧性，能够保护被涂物免受外界的损伤。
4.耐候性能：耐热粉末涂料具有良好的耐候性和抗紫外线性能，能够长期抵御气候变化和日光的影响。
5.耐化学性能：耐热粉末涂料能够抵抗各种化学介质的侵蚀，如酸、碱、溶剂等。
6.环保性能：耐热粉末涂料不含有机溶剂，具有低挥发性和无毒性，对环境友好。
总之，耐热粉末涂料具有良好的耐高温性能、耐腐蚀性能、机械性能、耐候性能和耐化学性能等，是一种理想的涂料选择。
其配方和性能的优化，能够满足不同领域和应用对高温涂层的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐高温涂料1600度配方
耐高温涂料是一种可以在高温环境下长时间使用的特殊涂料。
它能够有效地保护被涂物体免受高温的侵害，并防止其产生化学变化、褪色、剥落等问题，从而延长其使用寿命。
耐高温涂料广泛应用于各个领域，包括航空航天、能源、石油化工、冶金等行业。
在这些领域中，高温环境是非常常见的，因此对于涂料的耐高温性能要求也很高。
耐高温涂料
1600度配方就是为应对这种需求而设计的。
耐高温涂料1600度配方的主要组成部分包括聚合物树脂、填料、稀释剂和助剂等。
聚合物树脂是耐高温涂料的主要成分，它能够在高温下保持涂层的稳定性，并形成耐磨损的保护层。
填料可以增加涂层的硬度和抗压强度，提高其耐高温性能。
稀释剂用于调节涂料的粘度，使其更易于施工。
助剂则用于增加涂料的附着力、抗腐蚀性和耐化学性。
耐高温涂料1600度配方的制备过程较为复杂。
首先，选
择合适的聚合物树脂，根据使用环境的要求确定其热稳定性和化学稳定性。
然后，选择适当的填料和稀释剂，根据涂层的要求确定其硬度、粘度和施工性能。
最后，加入适量的助剂，调整涂料的性能。
在制备耐高温涂料1600度配方时，需要注意以下几点。
首先，选择的聚合物树脂应具有良好的热稳定性和化学稳定性，能够在高温下保持其结构的稳定性。
其次，填料应具有较高的
熔点和抗压强度，能够在高温下保持涂层的稳定性。
稀释剂应具有适当的挥发性和溶解性，使得涂料更易于施工。
最后，助剂的选择要根据涂料的要求确定，以提高涂料的性能。
在使用耐高温涂料1600度配方时，应注意以下几点。
首先，正确选择使用场景，确保涂料能够应对高温环境。
其次，施工前应对涂料进行搅拌，确保涂料的成分均匀混合，并达到最佳施工状态。
施工时应注意涂料的均匀性和涂布厚度，以确保涂层的性能。
最后，在高温环境下，涂料需要经过一定时间的固化和烘烤，以达到最佳的耐高温性能。
总之，耐高温涂料1600度配方是一种重要的涂料配方，
它能够在高温环境下提供有效的保护，并延长涂层的使用寿命。
在制备和使用过程中，需要注意涂料的成分选择和施工要求，以确保涂料能够发挥最佳的性能。
