电路板检测方式
pcb 火花测试原理

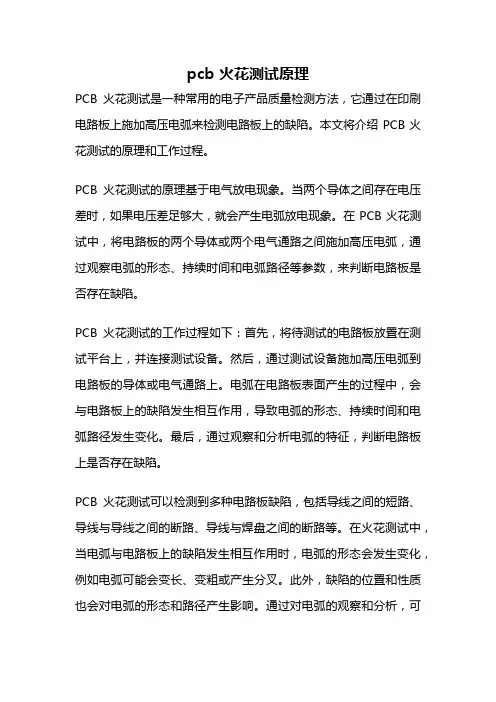

pcb 火花测试原理PCB火花测试是一种常用的电子产品质量检测方法，它通过在印刷电路板上施加高压电弧来检测电路板上的缺陷。
本文将介绍PCB火花测试的原理和工作过程。
PCB火花测试的原理基于电气放电现象。
当两个导体之间存在电压差时，如果电压差足够大，就会产生电弧放电现象。
在PCB火花测试中，将电路板的两个导体或两个电气通路之间施加高压电弧，通过观察电弧的形态、持续时间和电弧路径等参数，来判断电路板是否存在缺陷。
PCB火花测试的工作过程如下：首先，将待测试的电路板放置在测试平台上，并连接测试设备。
然后，通过测试设备施加高压电弧到电路板的导体或电气通路上。
电弧在电路板表面产生的过程中，会与电路板上的缺陷发生相互作用，导致电弧的形态、持续时间和电弧路径发生变化。
最后，通过观察和分析电弧的特征，判断电路板上是否存在缺陷。
PCB火花测试可以检测到多种电路板缺陷，包括导线之间的短路、导线与导线之间的断路、导线与焊盘之间的断路等。
在火花测试中，当电弧与电路板上的缺陷发生相互作用时，电弧的形态会发生变化，例如电弧可能会变长、变粗或产生分叉。
此外，缺陷的位置和性质也会对电弧的形态和路径产生影响。
通过对电弧的观察和分析，可以判断出电路板上的缺陷位置和性质。
PCB火花测试具有高效、准确的特点。
相比于传统的可视检查和X 射线检测方法，火花测试可以快速地检测到电路板上的缺陷，并且可以检测到一些难以通过目视观察或X射线检测发现的缺陷。
此外，火花测试还可以在电路板组装之前进行，可以有效地避免缺陷导致的后续问题。
然而，需要注意的是，PCB火花测试也有一些局限性。
首先，火花测试只能检测到电路板表面的缺陷，对于内部缺陷无法进行检测。
其次，火花测试的结果需要经验丰富的操作人员进行解读和判断，对于初学者来说可能存在一定的难度。
此外，火花测试设备的价格相对较高，对于一些小型企业来说可能难以承担。
PCB火花测试是一种常用的电子产品质量检测方法，它通过施加高压电弧来检测电路板上的缺陷。
印制电路板检验标准
印制电路板检验标准印制电路板（PCB）的检验标准是确保PCB的质量和性能满足特定要求的关键。
这些标准通常涵盖了从原材料检验到成品检验的各个环节。
以下是一些常见的PCB检验标准和考核要点：1. 外观检查◆焊点质量：焊点应无冷焊、虚焊或短路等现象。
◆印刷线路：线路宽度、间距是否符合设计要求，无断路、短路、蚀刻不良等。
◆孔位准确性：钻孔是否准确，无偏移或缺陷。
◆表面处理：表面无划痕、污染、氧化等。
2. 尺寸检查◆板厚和尺寸：检查PCB板的厚度和尺寸是否符合规格要求。
3. 电气性能测试◆绝缘电阻：检测PCB板的绝缘性能是否合格。
◆导通测试：确保所有导电路径均未断开。
4. 力学性能测试◆抗弯曲能力：PCB在一定力度下的弯曲不应造成损坏。
◆耐热性能：PCB应能承受特定的温度范围。
5. 环境适应性测试◆湿热测试：检验PCB在高湿高热环境下的性能稳定性。
◆温度循环测试：测试PCB在温度变化下的可靠性。
6. 化学和物理性能◆耐腐蚀性：PCB材料和涂层应具有良好的耐腐蚀性。
◆材料成分：确认使用的材料符合环保和安全标准。
7. 符合国际标准◆IPC标准：IPC（国际电子工业联合会）提供了一系列关于PCB设计、制造和检验的标准。
◆UL认证：某些应用可能需要PCB满足UL（Underwriters Laboratories）认证标准。
8. 特定应用要求◆高频应用：对于高频信号传输的PCB，需特别关注信号完整性。
◆汽车、医疗等领域：这些领域的PCB可能有额外的质量和安全要求。
PCB检验是一个全面的过程，涉及多个方面的考量。
正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。
pcba检验标准
pcba检验标准PCBA检验标准。
PCBA（Printed Circuit Board Assembly）是指印刷电路板组装，是电子产品中不可或缺的一部分。
在PCBA生产过程中，检验是非常重要的环节，它可以保证产品的质量和稳定性。
本文将介绍PCBA检验的标准和方法，以便为相关行业人士提供参考。
首先，PCBA检验的标准主要包括外观检验、功能检验和可靠性检验。
外观检验是指对PCBA外观质量的检查，包括焊接质量、元器件安装位置、焊盘质量等。
功能检验是指对PCBA功能的检测，包括电气性能、信号传输、功耗等。
可靠性检验是指对PCBA在特定环境条件下的可靠性测试，包括高低温循环测试、湿热循环测试、振动测试等。
其次，PCBA检验的方法主要包括人工检验和自动检验两种。
人工检验是指通过人工目测和测试仪器进行检验，主要用于外观检验和功能检验。
自动检验是指通过自动化设备进行检验，主要用于功能检验和可靠性检验。
在实际生产中，通常会采用人工检验和自动检验相结合的方式，以确保检验的全面性和准确性。
另外，PCBA检验的流程主要包括前检验、中检验和后检验三个阶段。
前检验是指在PCBA生产过程中的各个环节进行检验，包括元器件采购检验、印刷电路板制造检验等。
中检验是指在PCBA组装过程中进行检验，包括元器件焊接检验、功能测试等。
后检验是指在PCBA组装完成后进行的最终检验，包括外观检验、功能检验和可靠性检验。
最后，为了确保PCBA检验的准确性和稳定性，需要制定相应的检验标准和流程，并配备专业的检验人员和设备。
同时，还需要建立完善的检验记录和追溯体系，以便及时发现和解决问题。
此外，还需要不断改进和优化检验方法，以适应不断变化的市场需求和产品技术。
总之，PCBA检验是保证产品质量的重要环节，它直接关系到产品的可靠性和稳定性。
只有严格按照标准和流程进行检验，才能确保产品的质量和性能达到要求。
希望本文所介绍的PCBA检验标准和方法能够对相关行业人士有所帮助，促进行业的健康发展。
电路板 平整度检测方法
电路板平整度检测方法电路板的平整度检测方法电路板是电子产品中常用的基础组成部件之一，它的制造质量直接关系到整个电子产品的性能和可靠性。
其中一个重要的检测指标就是电路板的平整度，它是指电路板表面的平整程度，即各个部件和焊点在平面上的高低差异。
电路板的平整度不仅影响焊接质量和外观美观度，还会对元器件和焊点的接触性能产生影响，因此对电路板的平整度检测非常重要。
电路板平整度的检测方法有多种，下面将介绍一种常见的电路板平整度检测方法。
首先，可以利用光学测量技术检测电路板的平整度。
该方法通过光学测量仪器将光束投射到电路板表面，然后通过反射回来的光束进行测量。
光束的角度和位置可以根据电路板的设计要求进行调整。
通过测量光束的反射角度和位置，可以精确地测量电路板表面的高低差异。
这种方法具有非接触、高精度、快速测量等特点，可以广泛应用于各种形状和尺寸的电路板。
其次，还可以利用分析仪器对电路板进行平整度检测。
这种方法主要基于电路板表面轮廓的测量和分析。
通常使用的仪器有三坐标测量仪、高度计等。
通过对电路板表面的多个点进行测量，可以得到电路板的高低差分布情况。
然后通过数据处理和分析，可以得到电路板的平整度指标。
这种方法具有高精度、全面性等特点，适用于各种精密制造行业。
另外，还可以利用手工测量工具对电路板进行平整度检测。
这种方法主要依靠人工对电路板进行目测和触摸检测。
通过观察电路板表面的形状和颜色变化，可以初步判断电路板的平整度。
然后通过手工触摸电路板表面，感受电路板的高低差异，进一步评价电路板的平整度。
这种方法简单易行，但精度相对较低，适用于一些简单的电路板检测。
综上所述，对于电路板的平整度检测，可以选择不同的方法进行。
光学测量技术、分析仪器检测和手工测量工具都可以发挥作用，具体选择哪种方法需要根据实际情况来确定。
无论采用哪种方法，都需要依靠专业的检测人员进行操作和判断，确保检测结果的准确性和可靠性。
同时，为了提高电路板的平整度，制造过程中还需要注意控制各个工艺参数，并采取相应的措施进行校正和调整。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一种组件，其可靠性对整个产品的功能和稳定性都至关重要。
为了确保PCB的可靠性，需要进行一系列的可靠性测试。
下面将介绍几种常用的PCB可靠性测试方法。
1.热老化测试热老化测试是通过模拟电子产品在长时间使用过程中的温度变化，来评估PCB在高温环境下的稳定性。
这种测试可以检测出PCB的材料性能、焊点和线路的可靠性等问题。
测试时，将PCB置于高温恒温箱或热循环箱中，通过设定一定的温度和时间来观察其性能变化。
2.湿热老化测试湿热老化测试是通过将PCB置于高温高湿的环境中来模拟产品在潮湿环境下的使用情况，以判断其耐潮湿性和防潮性能。
测试时，将PCB置于高温高湿箱中，通过设定一定的温度和湿度来模拟潮湿环境，观察其性能变化。
3.振动测试振动测试用于评估PCB在振动环境下的可靠性，模拟产品在运输或使用过程中的振动情况。
测试时，将PCB固定在振动台上，通过不同频率和振幅的振动来模拟振动环境，观察其性能变化和可能存在的失效情况。
4.冲击测试冲击测试用于评估PCB在碰撞或机械冲击下的可靠性，模拟产品在运输或使用过程中的冲击情况。
测试时，将PCB固定在冲击台上，通过施加冲击力或快速变向的机械冲击来模拟冲击环境，观察其性能变化和可能存在的失效情况。
5.可靠性寿命测试可靠性寿命测试是通过长时间的实际使用来评估PCB的可靠性，模拟产品在正常使用寿命内的情况。
测试时，将PCB安装在实际产品中，并进行正常操作和使用，通过长时间稳定运行来观察其性能变化和可能存在的失效情况。
6.温度循环测试温度循环测试用于评估PCB在温度变化环境下的可靠性，模拟产品在温度变化过程中的热膨胀和收缩情况。
测试时，将PCB置于温度循环箱或快速温度变化设备中，通过设定一定的温度和循环次数来模拟温度变化环境，观察其性能变化和可能存在的失效情况。
在进行PCB可靠性测试时，需要根据产品的应用场景和需求，选择合适的测试方法和参数进行测试。
印制电路板检验标准
印制电路板检验标准印制电路板（PCB）是电子设备中不可或缺的基础组件之一。
为了确保PCB的质量和稳定性，制定并执行相应的检验标准是必不可少的。
本文将介绍一些常见的印制电路板检验标准，从物理性能、电性能以及可靠性三个方面进行论述，以提供对PCB检验的参考。
一、物理性能检验标准1. 尺寸和外观检验PCB的尺寸和外观对其装配和连接至关重要。
在尺寸检验中，应核对长、宽、厚度等尺寸是否符合设计要求。
外观检验主要关注表面的平整度、光洁度、划痕、变色等问题，以确保外观完好无损。
2. 焊盘境界检验焊盘境界是连接电子器件和PCB的重要结构，其质量直接影响到电子器件的连接可靠性。
在检验中，应该注意焊盘境界的粘结力、致密度以及与其他组件的相互连接情况。
3. 钻孔质量检验PCB上的钻孔质量直接影响到元器件的安装和导线的通断，因此在检验中，应检查钻孔的深度、位置、直径等参数，以确保钻孔质量符合标准要求。
二、电性能检验标准1. 绝缘电阻检验绝缘电阻是PCB中保证电路安全和稳定运行的重要指标之一。
在检验中，应通过测量电路板上的绝缘电阻值来评估其绝缘性能，确保其值在合理的范围内。
2. 电容和电感检验电容和电感是PCB中的常见电性元件。
在检验中，应通过测试电容和电感的值来验证其是否符合设计要求，以确保电路的正常运行。
3. 导通测试导通测试是一种常用的电性能检验方法，旨在验证PCB上的导线是否正确连接。
通过在测试中施加合适的电压，可以检测电路是否存在短路、开路等问题。
三、可靠性检验标准1. 焊点可靠性测试焊点是PCB上连接各个组件的重要部分，其质量直接影响到电路的稳定性和可靠性。
在检验中，可以采用拉力和冲击测试来评估焊点的可靠性，以确保其能够在长期使用中不发生脱落或断裂。
2. 温湿度循环测试温湿度循环测试是一种常用的可靠性测试方法，旨在模拟PCB在不同温度和湿度条件下的使用环境。
通过反复变换温湿度条件，可以评估PCB在复杂环境下的可靠性和稳定性。
pcb耐压测试方法
pcb耐压测试方法PCB耐压测试方法一、引言PCB（Printed Circuit Board，印刷电路板）是电子产品中常见的基础组件之一，其安全性和可靠性对整个电子产品的运行至关重要。
为了确保PCB的安全性，耐压测试是一项必不可少的工艺。
本文将介绍PCB耐压测试的目的、方法以及相关注意事项。
二、耐压测试目的PCB耐压测试是为了检测PCB在特定电压下是否能够正常工作，并判断其绝缘性能是否符合要求。
通过耐压测试可以提前发现PCB存在的电气问题，避免可能的电击风险和设备故障。
三、耐压测试方法1. 高压测试仪器准备：首先需要准备一台高压测试仪器，常见的有交流高压测试仪和直流高压测试仪。
根据实际需求选择合适的仪器。
2. 准备测试环境：将PCB放置在干燥、无尘的测试台上，确保测试环境干净整洁，以免影响测试结果。
3. 设定测试参数：根据PCB的规格和要求，设定合适的测试电压和测试时间。
测试电压应符合PCB的设计要求，通常为额定电压的1.5倍。
4. 连接测试仪器：将测试仪器的电极与PCB上的相应接口进行连接，确保连接牢固可靠，避免接触不良造成测试结果失真。
5. 开始测试：打开测试仪器的电源开关，启动测试程序，观察PCB 在测试过程中的表现。
测试仪器会施加设定的高压电源到PCB上，持续一段时间，检测PCB是否出现漏电、击穿等问题。
6. 结果评估：根据测试仪器的显示结果和PCB的设计要求，评估PCB的耐压性能。
如果PCB在测试过程中正常工作且无任何异常现象，则说明其通过了耐压测试；如果出现异常，如漏电、击穿等，说明PCB存在问题，需要进一步检查和修复。
四、注意事项1. 安全防护：在进行PCB耐压测试时，需要佩戴绝缘手套、护目镜等防护装备，以确保测试人员的安全。
2. 避免过高电压：测试时，要根据PCB的设计要求设定合适的测试电压，避免施加过高的电压导致PCB损坏。
3. 测试时间控制：测试时间应根据PCB的要求设定，一般为数秒至数分钟不等。
单面刚性印制电路板的异物检测与排除技术
单面刚性印制电路板的异物检测与排除技术随着电子技术的发展，单面刚性印制电路板（PCB）已经广泛应用于各个领域。
然而，在制造过程中，可能会出现一些异物，例如灰尘、金属屑、纤维等。
这些异物存在于电路板上可能会导致电路连接不良、短路等问题，因此，对于单面刚性印制电路板的异物检测与排除技术至关重要。
为了确保电路板的质量，我们需要对电路板进行异物检测。
异物检测通常包括目视检查和自动化检测两种方法。
目视检查是最基础也是最常用的异物检测方法。
工作人员使用肉眼对电路板表面进行仔细的观察，检查是否存在异物。
这种方法简单易行且成本低廉，但它的准确性受到检查人员的经验和视力等因素的影响。
在密集的线路布线中，很难保证每个异物都能被发现。
为了提高异物检测的效率和准确性，自动化检测技术被广泛采用。
这些技术包括光学检测、X射线检测、红外成像等。
其中，光学检测是最常用的一种方法。
它利用透射或反射来检测电路板表面的异物。
光学检测可以通过多种方式实施，例如使用显微镜、摄像机等设备，可以在短时间内扫描整个电路板，并对异物进行检测和定位。
然后，通过图像处理技术，可以提取出异物的信息，进一步分析和排除。
X射线检测技术是一种非常灵敏和准确的检测方法。
它可以探测到微小的金属屑等异物，并且不会对电路板造成任何损坏。
在X射线检测过程中，电路板被放置在X射线机器下，然后通过图像处理技术将X射线图像转换成二维图像。
通过观察图像，检测人员可以确定是否存在异物，并进行排除。
红外成像技术是一种非接触、高分辨率的异物检测方法。
它利用红外辐射来获取电路板表面的温度分布，并通过分析温度差异来检测异物。
红外成像技术可以同时检测多个异物，并可以实现实时监测。
它具有操作简便、快速、准确等特点，因此在电路板生产过程中得到了广泛应用。
一旦检测到电路板上的异物，我们需要及时排除它们，以确保电路板的性能和可靠性。
异物的排除方法取决于异物的性质和大小。
对于小尺寸的异物，可以使用气流喷射或刷子等方法将其清除。
