换流阀简介-秦皇岛超高压管理处
天生桥换流站阀冷系统内冷水电导率回路隐患分析与改进措施
天生桥换流站阀冷系统内冷水电导率回路隐患分析与改进措施发表时间：2015-09-21T13:35:41.310Z 来源：《电力设备》第02期供稿作者：姚传涛[导读] 南方电网超高压输电公司天生桥局阀冷系统是直流系统的重要组成部分，冷却换流阀，维持换流阀的温度在正常范围。
姚传涛（南方电网超高压输电公司天生桥局）摘要：阀冷系统内冷水电导率导致南方电网直流系统闭锁的重要因素之一。
本文通过分析天广直流天生桥换流站内冷水系统电导率回路存在的隐患，针对其提出相应改进措施，希望能够为其他直流系统起到借鉴作用。
关键词：直流系统，阀冷系统，内冷水，电导率；Abstract：the conductivity of the valve cooling system cooling water is one of the most important factors of HVDC system in China Southern Power Grid .In this paper，through the analysis of the trouble of the conductivity of the valve cooling system cooling water in Tianshengqiao Converter Station and the improvement measures，provide some reference for other HVDC system.Key words：HVDC，valve cooling system，cooling water，conductivity 阀冷系统是直流系统的重要组成部分，冷却换流阀，维持换流阀的温度在正常范围。
阀冷系统内冷水电导率是衡量阀冷系统正常运行的最重要参数之一。
如果阀冷系统内冷水电导率不在正常范围内，不仅使阀冷系统起不到冷却效果，还会引起直流系统闭锁或者跳闸，对主网架的正常运行造成严重后果。
低压直流供电与柔性直流输电及超高压直流输电的研究
低压直流供电与柔性直流输电及超高压直流输电的研究作者：刘谞来源：《科学与财富》2017年第16期摘要：随着经济的发展和科学技术水平的提高，人们的生活水平也在不断的提高，各类新型的用电设备在提高生活水平的同时也提高了对于供电系统的要求。
本文从各类输电方式出发，对低压直流供电、柔性直流输电、超高压直流输电进行分析，包括他们的结构及其相应的故障类型和保护控制方法，旨在为相关的从业人员提供参考意见。
关键词：低压直流供电；柔性直流输电；超高压直流输电；1、低压直流供电1、1低压直流供电系统结构为了能够满足电力系统的要求，即在孤岛和接入电网的状态下正常运行、连续供电性、电压稳定行、可扩展性等，在符合现行规范标准的前提下，提出了低压直流供电系统的结构，如图1所示[1]。
直流供电系统结构中AC/DC装置是由两个电源型整流器通过并联方式构成的，这两个整流器都采用了脉宽调制的控制方法，并配备了绝缘栅双极型晶体管，调节电压并稳定在正常需求水平上，同时也能降低交流系统中谐波的流入，其目的是为了提高系统的可靠性，使系统能够在孤岛模式下进行工作。
分布式发电设备通过电源型整流器来实现与直流系统的连接，这种方法比较简单，稳定性比较好，能够保证供电的连续性。
1、2低压直流供电系统的质量可靠性电力的稳定性和质量是用户比较关注的重点，其中电能质量对敏感类负载的影响较大，可靠性对应急负载的影响较大，数据类和商业类的负载对于二者都有较高的要求。
因此使用直流供电能够有效的提高电能质量，并能进一步的提高供电的可靠性，减低损耗，减少成本，提高经济效益。
电力电子器件会影响供电的可靠性，而元件的故障率受负载和温度的影响比较大，因此低压直流供电系统中的电力电子器件需要能够承受一定的负载，并且对温度的波动有较好的的适应性[2]。
1、3低压直流供电系统的保护和控制在低压直流供电系统中使用了较多的熔断器和断路器，当出现过载情况和短路的时候，系统能够自动的切断电源，保护了系统的运行安全。
换流站的主要设备及作用 -回复
换流站的主要设备及作用-回复换流站是电力系统中的重要组成部分，主要用于改变交流电与直流电之间的相互转换。
在现代电力系统中，换流站具有关键的作用，能够帮助电力系统灵活运行，并提供可靠的电力传输和分配。
本文将详细介绍换流站的主要设备及其作用。
一、换流站的基本概念换流站是指用于交流电变为直流电或直流电变为交流电的场所，具有电力系统中重要的功能。
根据系统需要，换流站可以发挥不同的作用，如电网互联、电力输送、电能调节等。
在不同类型的电力系统中，换流站的配置和设备也有所不同，但其基本原理和工作机制是相似的。
二、主要设备及其作用1. 变压器变压器是换流站中的关键设备之一，用于将高压交流电转换为适用于换流站的低压电源。
变压器通过变换磁场和电压比例来实现电能的转换。
在换流站中，变压器起着调节电压和功率分配的作用，确保交流电能有效地进入换流设备。
2. 整流器整流器是将交流电转换为直流电的设备。
它由一组可控硅器件组成，能够通过控制开关角度来改变电流的方向和大小。
整流器的主要作用是将来自变压器或电力系统的交流电转换为直流电，并将其输出到直流侧的功率电网。
3. 逆变器逆变器是将直流电转换为交流电的设备。
它由一组可控硅器件和晶闸管组成，通过控制开关角度和频率来改变电流的方向和大小。
逆变器的主要作用是将直流电源转换为适用于交流电网的电源，并实现功率传输、储备和其他功能。
4. 互感器互感器在换流站中扮演着重要的角色，用于测量电流和电压等参数。
互感器能够将高电压或大电流的系统参数转换为适合测量和控制的低电压或小电流。
通过互感器的测量和反馈，系统能够实时监控和控制电力系统的运行状态。
5. 控制系统换流站的控制系统是整个设备的核心，负责监测、控制和保护换流站的运行。
控制系统配备了各种传感器、计算机和通讯设备，能够实时获取系统参数，并将其用于控制设备的运行。
通过控制系统，运营人员可以实时掌握换流站的运行状态，并进行远程监控和调度。
6. 调度设备调度设备是用于调度和管理电力系统的设备，包括调度计算机、自动化控制系统和通讯设备等。

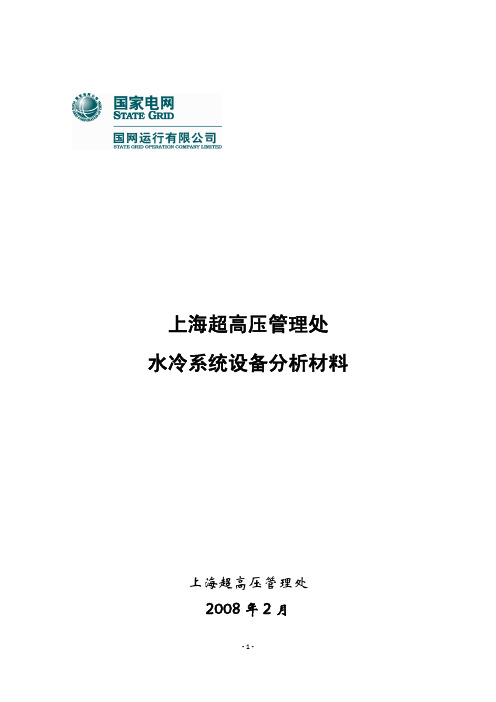

上海超高压管理处水冷系统设备分析材料
上海超高压管理处水冷系统设备分析材料上海超高压管理处2008年2月上海超高压管理处水冷系统设备分析材料上海超高压管理处所辖政平、华新及南桥换流站阀水冷系统目前总体运行情况良好，这里主要对各站水冷系统曾经发生的设备故障及其技术改造或消缺情况、目前存在的问题及其应对措施和水冷系统防冻、防漏、防误措施等进行汇报。
一、水冷系统曾经发生的设备故障及其技术改造或消缺情况（1）政平站原有喷淋泵需要定期添加润滑油以保证泵的稳定运行，由于润滑油泄漏造成水池污染，将外冷水的喷淋泵更换为无需添加润滑油的GRUNDFOS的CR90型号并增加水箱以防止泵的无水启动导致空转，更换后喷淋泵不需定期加润滑油，减少了日常维护工作量，避免了润滑油进入地下喷淋水池，对喷淋水造成污染。
更换后的不锈钢喷淋泵（2）政平站原来的盐水池控制设备安装在地下，长期处于潮湿环境，阀门及电动机构锈蚀较为严重，不利于控制设备的稳定工作；户外盐池控制设备进行了从地下到地面的迁移和设备改造，同时搭建了设备小间，现运行情况稳定。
改造的户外盐池设备小间（3）政平站喷淋水池中的工业水进水主管以及排水管均为普通镀锌管，锈蚀较为严重，在2005年大修期间对管道用环氧树脂材料进行了封包，在第二年大修期间进行喷淋水池内部管道检查，管道表面环氧树脂涂层保持良好，没有发生管道锈蚀的情况。
05年大修对管道使用环氧树脂封涂 06年大修时所拍照片 （4）在政平站原先的外方设计中缺少喷淋水预处理设备这一环节，由于软化器只能去除水中的Ca2＋、Mg2＋，阻止RO 膜的结垢趋势，但是过多的悬浮物、胶体对RO膜的堵塞直接影响到RO膜的寿命。
我们对工业水系统加装了由PLC控制自动反洗的ARKAL预处理设备（以色列制造）。
可对工业水中的杂质、有机物胶体进行预处理，改善外冷水进水的浊度以保证RO系统长期可靠运行并延长反渗透膜的寿命。
华东电力试验研究所水质检测报告显示，安装预处理设备后工业水的浊度由0.435降低到0.191（极1）和0.207（极2），SDI(污泥密度指数)也由原先的5.8降低到2.96的合格水平，RO系统进水水质提高的效果非常明显。
高压直流输电工程阀控系统原理简介
高压直流输电工程阀控系统原理简介俞晓冬,万 泉,黄 元(湖北超高压输变电公司,湖北宜昌 443000) [摘 要] 文章主要介绍了葛洲坝换流站、龙泉和江陵换流站的阀控系统的硬件和软件结构,比较了两种不同的阀控系统和功能。
[关键词] 阀控系统;可控硅;触发;可视化编程 [中图分类号]T M726.1 [文献标识码]A [文章编号]100623986(2010)0520045202In tr oduct i on of HV DC Tran s m issi on Pr oject Va lve C on tr ol System Pr i n c i pleY U X iao2dong,WAN Q uan,HUANG Yuan(Hubei EHV Trans m ission&Substa ti on Co mpa ny,Yichang H ubei443000,China)[A bstra ct]This paper intr oduce s the hard ware and soft ware structure of valve contr ol syste m s of Gezhouba converter stati on,Longquan and Jianglin converter sta tion.This paper compares t w o different va lve contr ol sys2 te m s and functions.[Key wor ds]valve contr ol syste m;SCR;trigge r;visual p r ogra mm ing1 换流阀物理结构1.1 四重阀 葛洲坝换流站采用的是BBC公司的四重阀悬吊结构,四个换流阀单元安装在一个构架上,每个四重阀在电气上都连接在交流系统的同一相上。
每相四重阀中两个阀与换流变压器Y绕组相连,另外两个阀与换流变压器△绕组相连。
曹诗玉-换流变原理及维修解读
2.7.3 换流变的铁芯
• 换流变压器铁心通常为心式结构。它有多种结构型式，如三相三柱式、 三相五柱式、单相三柱式及单相四柱式等,500KV换流变通常采用单相 四柱式. • 单相四柱式铁心有两个主柱和两个旁柱。主柱套装有线圈，旁柱构成 磁路的一部分。大型换流变压器通常采用单相四柱式或单相五柱式铁 心结构，带有旁柱的铁心可以有效降低产品运输高度，解决高电压大 容量产品的运输问题。考虑到降低损耗、降低空载电流以及空载噪声 的要求，铁心材料一般选用冷轧有取向高导磁硅钢片。在一些大型和 超大型换流变压器中，还可采用激光照排和等离子蚀刻的超低损耗硅 钢片。铁心片的叠片与普通电力变压器相同，有时也采用复杂的多级 接缝铁心叠片。 • 换流变压器在运行时绕组中存在直流偏磁电流，铁心会出现饱和现象， 很小的直流偏磁电流（通常只有几个安培）也会导致铁心中损耗和噪 声的大幅度升高。因此在设计大容量换流变压器铁心时，除考虑铁心 的冷却外，还需采取措施提高铁心的整体刚性，以降低铁心的噪声水 平。
1.2.6 试 验（出厂试验）
• 换流变除了要进行与普通交流变一样的型式试验与例行试验之 外，还要进行直流方面的试验。 • 直流试验主要有：直流耐压试验、直流电压局部放电试验、直 流电压极性反转试验等。 • 例行试验：必须在每台变压器上进行，它包括联结组标号检定、 电压比测量、绕组电阻测量、空载损耗和空载电流测量、负载 损耗和短路阻抗测量（几个主要的分接）、绝缘油试验、操作 冲击试验、雷电全波冲击试验、包括局部放电测量和声波探测 测量的外施直流电压耐受试验、包括局部放电测量的极性反转 试验、外施交流电压耐受试验和局部放电测量、长时感应电压 试验和局部放电测量、绝缘电阻测量。 • 型式试验：每种型号的变压器进行一台，它包括雷电截波冲击、 温升试验、声级测量。 • 特殊试验：短路能力、零序阻抗、负载电流测量等。
换流站 主变部分1
油箱：
网侧套管：
网侧套管连接换流变压器网侧绕组的首端，其引出线部位直 接与交流电网相连。
（1）顶端螺母， （2）套管顶部软连接 （3）网侧套管储油柜 （4）油位指示器 （5）瓷绝缘子 （6）导杆（预埋杆） （7）变压器油 （8）电容芯子 （9）夹紧装置 （10）安装法兰 （11）中间法兰 （12）瓷质绝缘子 （13）底部末端螺母 （14）密封垫 （15）测量端子和电压抽头
本体储油柜及其附件—油位计
油枕的一端一般装有油位计 ，油位计是指示油枕中的油 面用的。玻璃管油位计的两 端与油枕连通，根据连通管 原理指示油枕的油面。监视 油面的重要性在于，若油面 过低，可能引起气体继电器 的动作，并带来前面已讲过 的油面低于油箱盖时所具有 的那些缺点；若油面过高， 造成溢油和使呼吸器失效。 油位计上应表示出相当于停 止状态时油温为－30℃，＋ 20℃和＋40℃时的三个油面 标志。根据这三个标志可以 判断是否需要加油和放油。
绕组：
换流站变压器同普通变压器一样， 是一种静止的电器。它利用电磁感应 原理使个电压等级的交流电能变成 另一个电压等级的交流电能。变压器 中使电流流过的材料称之为导体，即 我们通常所指的绕组。换流站的绕组 的排列方式通常有以下两种：铁芯柱 →阀绕组→网绕组→调压绕组；铁芯 柱→调压绕组→网绕组→阀绕组。
本体储油柜及其附件—表面温度表
变压器的安全运行 和使用寿命与变压器 运行温度密切相关， 因此，监视变压器运 行过程中内部温度就 尤为重要。主变本体 通常配置三块温度表 ，分为顶层油面温度 、网侧绕组温度、阀 侧绕组温度。换流变 油温计为压力温度表 ，其主要组成部分为 指示仪表、温包、毛 细管。如图：油面温 度表
本体储油柜及其附件—气体继电器
气体继电器是油浸 式变压器上的重要 安全保护装置，它 安装在变压器箱盖 与储油柜的联管上 ，在变压器内部故 障产生的气体或油 流作用下接通信号 或跳闸回路，使有 关装置发出警报信 号或使变压器从电 网中切除，达到保 护变压器的作用。
葛洲坝换流站简介新
葛洲坝换流站简介新中华神州第一站——葛洲坝换流站简介葛洲坝换流站坐落在风光旖旎的长江西陵峡口南岸，站址点军区宋家坝，距雄伟的葛洲坝水利枢纽工程3.5公里。
换流站依山而建，占地面积约220亩。
葛洲坝换流站是葛洲坝-上海直流输电工程的首端站，是我国第一条超高压直流输变电工程，直流单极输送容量600MW，双极1200MW，电压等级±500千伏。
所有一、二次及辅助设备全部采用瑞典ABB公司进口设备，工程于1982年规划，1985年底开工，1989年9月19日极Ⅰ直流系统投入运行,1990年8月20日极Ⅱ直流系统投入运行。
一九九一年一月十六日，原国务院总理李鹏同志在葛洲坝换流站视察工作时欣然题词：“热烈祝贺葛洲坝至上海五十万伏直流输电工程建成投产，标志电力工业重大技术进步”。
近年来，随着我国能源事业的壮大发展以及国民日益紧张的电力需求，葛-南直流输电工程已成为西电东送工程中重要通道之一。
葛洲坝换流站现有生产和管理人员18人，其中运行人员15人，副站长、站长助理、管理员各一人，全站人员都具有大专以上的学历。
运行人员分为三个值，值班方式为24小时值班轮换制。
一、葛洲坝站的设备简介：葛洲坝换流站主要由交流场、控制楼阀厅、直流场三部分组成，其一次主设备有换流阀、换流变、交流滤波器、直流滤波器、平波电抗器、断路器、隔离刀闸等；其二次控制保护系统在2004年11月以前采用的是PHSC和P13/42可编程控制系统，由于二次设备老化并已到使用寿命的原因，2004年11月对原控制保护系统进行了全面的国产化改造，采用我国南京南瑞继保公司开发的MACH2控制保护系统；该系统广泛吸取了龙政、三广直流工程的经验，使之运行更快速、更可靠。
安装调试历时5个月，于2005年5月1日进入正式运行。
葛洲坝换流站交流场为双母线6间隔，其中第1、3、5间隔安装了6组交流滤波器单元（2组23.8/36.2次高通滤波器、4组11/12.94次低通滤波器），分别接在两条交流母线上，单组容量为67Mvar，为直流换流提供无功，以及滤除换流器运行产生的谐波，防止谐波对交流电网的影响；第2、4间隔是采用3/2断路器接线方式的馈线串，进端与葛洲坝水力发电厂大江500KV开关站5、6串相连，出端分别连接01B、02B换流变压器；第6间隔为两台断路器的馈线串，进线端与清江隔河岩电厂相连。
换流变压器
16
中国 西电集团
技术 培训
西安西电变压器有限责任公司
企业二次培训
ABB高层领导为培训人 员颁发证书
17
中国 西电集团
西安西电变压器有限责任公司
三常线 ZZDFPZ—297500/500 Y 换流变压器 三常线 ZZDFPZ—297500/500 Δ 换流变压器
ZZDFPZ-297500/500换流变压器介绍
统
绝缘结构
主要考虑交流电压（工频电 除考虑交流电压还要考虑直流 压、雷电和操作过电压） 电压（包括极性反转电压）
电、磁回路 正弦波电流
非正弦波电流（含谐波电流）
4
中国 西电集团
西安西电变压器有限责任公司
5
中国 西电集团
西安西电变压器有限责任公司
三、换流变压器型式
换流变压器可以根据直流系统的要求设计所需要的结构型式 ，可以是三相三绕组式、三相双绕组式、单相双绕组式和单相三 绕组。换流变结构型式的选择受产品容量大小、绝缘水平、运输 限制、换流阀和阀厅的布置、试验条件等的限制。
高压大容量直流输电系统采用单相三绕组换流变压器组相 对于采用单相双绕组来说具有少的铁心、油箱、套管及有载调 压开关，因此原则上采用三相变压器绕组更经济、可靠。但三 相绕组变压器的运输质量约为单相双绕组的1.6倍。
7
中国 西电集团
西安西电变压器有限责任公司
第四部分(换流站)
一、交流开关场区域
�
交流开关场区域主要包括： 按主接线要求进行连接的换流站交流侧开关 设备、交流滤波器及无功补偿设备、防止设备免 遭过电压侵害的交流避雷器，为了对交流侧的电 流、电压等电气量进行监测，在这个区域里还装 设有交流测量装置。
二、换流变压器区域
�
大容量高压直流换流站的换流变压器容量大、台数 多、占地面积较大。
电或者将直流电变换为交流电的转换，并达到电力系统对 安全稳定及电能质量的要求，换流站中应包括的主要设备 或设施有： 换流阀、换流变压器、平波电抗器、 交流开关设备、交流滤波器及交流无功补偿装置、 直流开关设备、直流滤波器、 控制与保护装置以及远程通信系统等。
1
2
3
4
5
6
7
8
9
10
高压直流换流站典型构成图
�
�
�
四、直流开关场区域
�
直流开关场区域主要布置了高压平波电抗器、 直流滤波器、过电压保护装置、直流测量装置 以及用于运行方式切换和故障清除所需的直流 开关装置，如低压直流高速开关(LVHS)、金属 回线转换断路器 (MRTB) 、大地回线转换开关 (GRTS)。
4.2 换流站主接线
�
直流输电换流站由基本换流单元组成，基本换流单元有6 脉动换流单元和12 脉动换流单元两种类型，每个基本换 流单元主要包括换流变压器、换流阀、交直流滤波器、 控制保护设备、交直流开关设备等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单桥整流器的电压波形 （α=0,μ=0时）
M
Id
V1
V3
V5
ea LC
O
eb ~ ~
LC
A B
V
ec LC
C
~
d
V4
V6
V2
N
秦皇岛超高压管理处
换流阀工作原理
阀V6和V1导通时的等值电路
M
ea ia LC
V1 A
~
O~
B
Id
eb ib LC
V6
N
秦皇岛超高压管理处
换流阀工作原理
6
A6 6
秦皇岛超高压管理处
换流器介绍及分类
由电触发晶闸管ETT组成的换流单元称为ETT换流器。 电触发晶闸管工作原理是阀控系统来的触发信号转化为光信号， 由光缆将光信号传送到每个晶闸管级，在门极控制单元把光信号 再次转换成电信号，经放大后触发晶闸管元件。
VCU 光缆 TCU 电信号
秦皇岛超高压管理处
换流器介绍及分类
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
阻尼回路 为电容、电阻组合回路，主要作用： •当阀在熄灭过程中，阻尼电压的震荡； •给可控硅控制单元提供暂态充电，保证在阀触发前TCU能获得可 靠的工作电源。 暂态充电电容和电阻 C3和R3分别为暂态充电电容和电阻，可在可控硅阀刚承受正向电 压时，加速可控硅控制单元的电源充电。
以Eac的矢量为基准， E为交流电源线电动 势的有效值
eacecoeoaeaec 2Esinωt ebaeaoeobebea 2Esinω(t12)0 ecbeboeoceceb 2Esinω(t12)0
秦皇岛超高压管理处
换流阀工作原理
理想情况下的工作原理
基本性能 •导通条件：有两个条件，一个是正向电压，一个是触发电流。 •关断条件：电流降为零，即使电压降为零，只要有电流，可控硅 还是会保持导通状态。 •阀单向导通 •导通时间为三分之一周波 •能够承受正向和反向阻断电压 •具有承受过流的能力
秦皇岛超高压管理处
换流阀工作原理 单阀、双重阀、四重阀
星 形
2Ecoωsdtωt
2Esiω n t
2E
6
将A值除以π/3即可得到理想情 况下的直流电压平均值
秦皇岛超高压管理处
换流阀工作原理
理想情况下的工作原理
联系最高、最低交流电压的晶闸管将导 通，电流由前者送出，由后者返回
通过按照一定顺序的阀的通断将AC电 压变换成脉动的DC电压
M
Id
V1
V3
V5
ETT换流阀基本结构及组成元件
冷却方式
进水
出水
电抗器
冷却器
可控硅
秦皇岛超高压管理处
主要内容
1. 换流器介绍及分类 2. 换流阀工作原理 3. ETT换流阀基本结构及组成元件 4. LTT换流阀基本结构及组成元件 5. 阀漏水装置原理 6. 阀避雷器 7. 换流阀的运行规定、操作、巡检内容及注意事项
秦是直流 输电工程的“心 脏”，实现交流 和直流的变换。 可控硅阀安装于 室内，采用空气 绝缘和水冷却。 按照触发原理的 不同可分为LTT换 流器和ETT换流器。
ea LC
~
A
O
eb
~
LC
B
V
ec LC
C
~
d
V4
V6
V2
N
秦皇岛超高压管理处
换流阀工作原理
考虑延迟角α的情况 延迟角α：用电气角度来表示从 自然换相点到阀的控制极上加以 控制脉冲这段时间。又称触发角、 控制角。
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
ETT换流阀基本结构及组成元件 可控硅元件 可控硅级 可控硅组件 电抗器 ETT阀塔 冷却方式
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
可控硅元件
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
可控硅级
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
可控硅级主要包括4部分： 阻尼回路 分压回路 可控硅控制单元TCU 可控硅
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
分压回路 •测量可控硅两端电压，用于形成IP（可控硅回报脉冲）、PF（可 控硅保护性触发）和RP（恢复性保护）逻辑的输入电压； •给可控硅控制单元TCU提供稳态时的工作电源。 可控硅控制单元TCU •主要作用是给可控硅提供触发和监视。 •TCU包括两个保护回路： •保护性触发(PF)回路和恢复性保护（RP）回路。
由光触发晶闸管LTT组成的换流单元称为LTT换流器。
光触发晶闸管工作原理是在晶闸管门极区周围，有一个小光敏区， 当一定波长的光被光敏区吸收后，在硅片的耗尽层内吸收光能而 产生电子空穴对，形成注入电流使晶闸管元件触发。这种触发方 式与电触发方式相比，省去了控制单元的光电转换、放大环节及 电源回路，简化了阀的辅助元件，改善了阀的触发特性，提高了 阀的可靠性。
三 角 形
单阀
双重阀
四重阀
秦皇岛超高压管理处
换流阀工作原理
单桥整流器的工作原理接线图
M
O
ea eb ec
~ ~ ~
LC LC LC
V1
V3
V5
A
BC
V4
V6
V2
N
Id
V
d
秦皇岛超高压管理处
换流阀工作原理
交流侧三相电势
ea 2Esin(ωt30)/ 3 eb 2Esin(ωt90)/ 3 ec 2Esin(ωt150)/ 3
光缆
VBE
MSC 光信号 TVM
秦皇岛超高压管理处
换流阀工作原理
术语： 可控硅元件 可控硅级 可控硅组件，由可控硅级组合在一起构成一个可控硅组件，可控硅 是夹在冷却器之间，通过弹簧压紧在一起。 单阀 双重阀两个单阀组成一个双重阀。 四重阀由两个双重阀组成一个四重阀。
秦皇岛超高压管理处
换流阀工作原理
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
可控硅组件
电容单元 控制单元 （TCU） 晶闸管单元
水路连接
棒状电阻
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
电抗器 电抗器的作用是：在阀刚触发导通或出现电流突变时，为了限制电 流的变化速率，使阀免受于不均匀导通产生局部过热而引起的破坏。 电抗器主要由线圈、带空隙的铁芯、有固定及散热作用的填充物 （环氧树脂）和外壳组成。
水管
半导体（PEX）
绝缘体
不锈钢管 导体（铝）
秦皇岛超高压管理处
ETT换流阀基本结构及组成元件
ETT阀塔
四 重 4个单阀 阀
单阀 2个阀层 2× 4个组件 2×4 6个晶闸管 4×48 192个晶闸管
48个晶闸管
2×4×6
单元1阀厅整流侧与逆变侧共6组阀塔，共计1152个晶闸管。
秦皇岛超高压管理处
