fluke万用表的使用方法

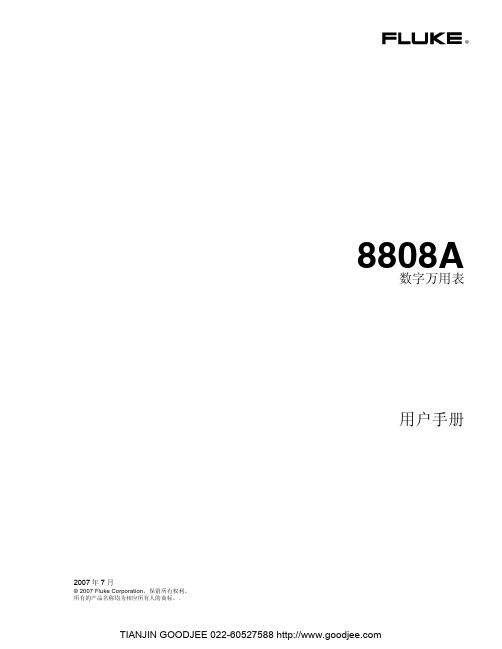

FLUKE 8808A 数字万用表用户手册
®8808A数字万用表用户手册2007年7月© 2007 Fluke Corporation，保留所有权利。
所有的产品名称均为相应所有人的商标。
.LIMITED WARRANTY AND LIMITATION OF LIABILITYEach Fluke product is warranted to be free from defects in material and workmanship under normal use and service. The warranty period is one year and begins on the date of shipment. Parts, product repairs, and services are warranted for 90 days. This warranty extends only to the original buyer or end-user customer of a Fluke authorized reseller, and does not apply to fuses, disposable batteries, or to any product which, in Fluke's opinion, has been misused, altered, neglected, contaminated, or damaged by accident or abnormal conditions of operation or handling. Fluke warrants that software will operate substantially in accordance with its functional specifications for 90 days and that it has been properly recorded on non-defective media. Fluke does not warrant that software will be error free or operate without interruption.Fluke authorized resellers shall extend this warranty on new and unused products to end-user customers only but have no authority to extend a greater or different warranty on behalf of Fluke. Warranty support is available only if product is purchased through a Fluke authorized sales outlet or Buyer has paid the applicable international price. Fluke reserves the right to invoice Buyer for importation costs ofrepair/replacement parts when product purchased in one country is submitted for repair in another country.Fluke's warranty obligation is limited, at Fluke's option, to refund of the purchase price, free of charge repair, or replacement of a defective product which is returned to a Fluke authorized service center within the warranty period.To obtain warranty service, contact your nearest Fluke authorized service center to obtain return authorization information, then send the product to that service center, with a description of the difficulty, postage and insurance prepaid (FOB Destination). Fluke assumes no risk for damage in transit. Following warranty repair, the product will be returned to Buyer, transportation prepaid (FOB Destination). If Fluke determines that failure was caused by neglect, misuse, contamination, alteration, accident, or abnormal condition of operation or handling, including overvoltage failures caused by use outside the product’s specified rating, or normal wear and tear of mechanical components, Fluke will provide an estimate of repair costs and obtain authorization before commencing the work. Following repair, the product will be returned to the Buyer transportation prepaid and the Buyer will be billed for the repair and return transportation charges (FOB Shipping Point).THIS WARRANTY IS BUYER'S SOLE AND EXCLUSIVE REMEDY AND IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. FLUKE SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES OR LOSSES, INCLUDING LOSS OF DATA, ARISING FROM ANY CAUSE OR THEORY.Since some countries or states do not allow limitation of the term of an implied warranty, or exclusion or limitation of incidental or consequential damages, the limitations and exclusions of this warranty may not apply to every buyer. If any provision of this Warranty is held invalid or unenforceable by a court or other decision-maker of competent jurisdiction, such holding will not affect the validity or enforceability of any other provision.Fluke CorporationP.O. Box 9090 Everett, WA 98206-9090 U.S.A. Fluke Europe B.V. P.O. Box 1186 5602 BD Eindhoven The Netherlands11/99To register your product online, visit 有限保证和有限责任每台Fluke的产品在正常使用和维护的情况下保证没有材料和工艺上的缺陷。
FLUKEB数字万用表使用介绍ppt文档
三个电流测 试档位
两个电流测 试插孔
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将黑 表笔接在公共测试插孔， 红表笔接在电容测试插孔 （如右图所示）；
手动/自动调节
mV和V显示
电压或电流的交 直流显示
µA、mA和A显示
FLUKE 15B+数字万用表的使用
1. 连接测试表笔：我们将 黑表笔接在公共测试插
孔，红表笔接在电压测 试插孔（如右图所示）；
2. 选择测试档位：将旋转 开关调至交流电压档位 （如右图所示）；
交流电压档 位及显示
红黑表笔接法
FLUKE 15B+数字万用表的使用
蜂鸣档 二极管档 电阻档
FLUKE 15B+数字万用表的使用
3. 选择测试量程:因为元件的电 阻一般是一个稳定的数值， 所以一般建议选择自动模式 来测试。如果选择手动模式， 首先要选择正确的量程，在 不确定待测电压的大概范围 时，先从最大的量程开始选 择，再逐步减小，防止测试 错误或者损坏万用表
从MΩ档开始
4. 选择测试类型:欧姆档位上有 三种测试类型：电阻档一般 是用来测量电阻元件的，蜂 鸣档一般是用来校线或查找 断线故障的，二极管档一般 是用来测试二极管的正反向 电阻的。使用蜂鸣档时要注 意，万用表在测得一定的电 阻范围内会蜂鸣响，但并不 能说明两点之间没有或者只 有很小的电阻。这三种类型 的选择可以通过切换键来实 现，注意看显示屏左上角和 右上角的标示来判断你选择 的类型
注意：电阻的测试是万用表 内部提供电源，与其它的测 试不一样，所以严禁使用万 用表的欧姆档测试带电的元 件。
Fluke 289 数字万用表 说明书
使用 Fluke 289 数字万用表进行趋势记录与分析查明开关电路中的电源电压/稳定性应用技术文章测试功能实例研究工具：Fluke 289 DMM测试人：Gary Allen，产品验证工程师测试：通过 FlukeView Forms 记录随时间变化的电压趋势问题所在我们的测试工程师需要对一个设备电源插座 (EO) 处的交流电源开关稳定性进行检查。
在本实例研究中的被测试设备 (DUT) 中，交流电源通过若干个继电器连接到 EO，而这些继电器可能会产生可干扰内部测量的高阻抗连接并引起过热。
需要针对产品设计而切换交流电源以便测试极性，并对各个电路导体进行保护。
电气安全测试标准要求可将火线和中线反转，并能够单独断开和闭合中线和地线。
我们必须要确保继电器在正常工作负载下不会产生高阻抗。
提出的解决方法我们需要在交流电源线进入到设备之前（例如在墙壁插座处）对交流电源监视一段时间。
一旦建立了基准数据，随后就可以在 EO 处进行测量时对过程进行重复。
我们想在整个产品测试循环中将过程重复几次：一次是在开始时，一次是在过程中间，最后是在过程结束时。
这样，我们就可以对数据进行比较，并寻找因使用继电器而产生的总体性能下降或突然的不稳定性。
每个记录周期持续半个小时看上去是建立基础性能数据并对数据进行比较的一个良好开端。
步骤1. 对 Fluke 289 数字式万用表(DMM) 进行设置，以便在设备的电源进线处对交流电压（火线对中线电压）进行测量，每秒测量一次，共测量 30 分钟。
a. 选择 Vac。
b. 按 F2“Save”（保存）。
c. 选择“Record”（记录）（必要时使用箭头键进行移动，直到选择了“Record”，然后按F1）。
d. 使用箭头键选择“Set SampleInterval”（设置采样间隔），然后按“Edit”（编辑）(F1)。
i. 使用箭头键设定 1 秒的记录间隔，然后按“OK”(F1)。
e. 使用箭头键选择“SetDuration”（设置持续时间），然后按“Edit”（编辑）(F1)。
fluke289C万用表使用说明书
fluke289C万用表使用说明书
1、熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用，进行机械调零，根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
选择表笔插孔的位置。
2、关于插孔和转换开关的使用，根据测试目的选择插孔或转换开关的位置，由于使用时测量电压，电流和电阻等交替的进行，一定不要忘记换档。
切不可用测量电流或测量电阻的档位去测电压。
如果用直流电流或电阻去测量220的交流电压，万用表则会立刻烧坏。
万用表有红、黑笔，一般红表笔为“+”，黑笔为“-”，表笔插放万用表插孔时须严格按颜色和正负插入。
如果位置接反或接错，将会有测试错误或烧坏表头的可能性。
测直流电压或直流电流时，切忌注意正负极性。
测电流时，表笔与电路串联；测电压时，表笔与电路并联。
3、如何正确读数，万用表使用前应检查指针是否在零七八碎位上，如不指零位，可调正表盖上的机械调节器，手动调至零位。
万用表有多条标尺，一定要认清对应的读数标尺，不能把交流和直流标尺任意混用。
一般情况下万用表同一测量项目有多个量程，例如直流电压量1V，10V，15V，25V，100V，500V等，量程选择应使指针满刻度的2-3附近。
测试验电阻时，应将指针指向该档中心电阴值附近，这样才能尽量确保测量准确无误差。
注意事项：
1、在测电流、电压时，不能带电换量程
2、选择量程时，要先选大的，后选小的，尽量使被测值接近于量程
3、测电阻时，不能带电测量。
因为测量电阻时，万用表由内部电池供电，如果带电测量相当于接入一个额外的电源，可能损坏表头。
4、用毕，应使转换开关在交流电压最大挡位或空挡上。
FLUKE_117C万用表使用方法课件资料
显示屏
序号
1 2 3 4 5 6 7 8
含义
仪表处于 VoltAlert™ 非接触电压检测模式 把仪表设置到通断性测试功能 把仪表设置到二极管测试功能。 输入为负值。 危险电压。测得的输入电压 ≥ 30 V 或电压过载（OL） 显示保持（Display hold）功能已启用。显示屏冻结当前读数。 最小最大平均（MIN MAX AVG）功能已启用。显示最大、最小、平均或当前读数 通过非接触 VoltAlert 传感器检测是否存在电压
开关档位 1 2 测量功能 根据所感测到的低阻抗输入情况自动选择交流或直流电压。 OFF 档
3
4 5 6 7 8
交流电压量程：0.06 至 600 V。频率量程：5 Hz 至 50 kHz。
直流电压量程：0.001 V 至 600 V。 交流电压量程：6.0 mV 至 600 mV，直流耦合。直流电压量程：0.1 至600 mV。 电阻量程：0.1 Ω 至 40 MΩ。 电阻小于 20 Ω 时，蜂鸣器打开；电阻大于 250 Ω 时，蜂鸣器关闭。 二极管测试。电压超过 2.0 V 时，显示过载（OL）符号。 电容量程（法拉）：1 nF 至 9999 μF。 交流电流量程：0.1 A 至 10 A（> 10 至 20 A，30 秒开，10 分钟关）
模拟指针显示极性 输入值太大，超出所选量程。 测试导线警示。当仪表的功能开关转到或转离 A 档位时，该符号会短暂显示。
接线端
接线端
序号 1 2 3
说明 输入端，用于测量 10 A 以下的交流或直流电。 适用于所有测量的公共（返回）接线端。 输入端，用于测量电压、通断性、电阻、电容、频率和二极管。
旋转开关档位
FLUKE 117C 使用说明

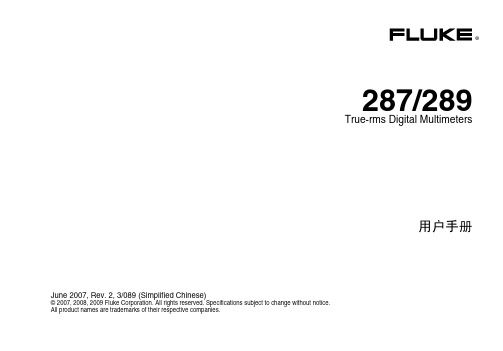

福禄克 Fluke 287真有效值电子记录万用表 用户手册 说明书
287/289
True-rms Digital Multimeters
June 2007, Rev. 2, 3/089 (Simplified Chinese)
© 2007, 2008, 2009 Fluke Corporation. All rights reserved. Specifications subject to change without notice. All product names are trademarks of their respective companies.
i
287/289 用户手册
手动启动和关闭仪表电源........................................................................................... 12 电池电量指示符 ......................................................................................................... 12 自动关机.................................................................................................................... 12 电池省电模式 ............................................................................................................ 12 控制背照灯 ................................................................................................................ 13 选选量程 ........................................................................................................................ 13 了解功能档菜单.............................................................................................................. 13 Input Alert™ 功能........................................................................................................... 14 使用信息按钮 ................................................................................................................. 15 保持和自动保持模式....................................................................................................... 15 测量波峰系数 ................................................................................................................. 15 捕获最小值和最大值....................................................................................................... 16 捕获峰值 ........................................................................................................................ 17 低通滤波器(证 289 型） ................................................................................................. 19 进行相对测量 ................................................................................................................. 20 测量................................................................................................................................ 21 测量交流电压 ............................................................................................................ 21 使用 LoZ 测量电压（证 289 型) ................................................................................ 22 进行 dB 测量 ............................................................................................................. 22 测量直流电压 ............................................................................................................ 24 测量交流和直流信号.................................................................................................. 25 测量温度.................................................................................................................... 27 使用Y功能（证 289 型） ...................................................................................... 30 测试通断性 ................................................................................................................ 30 用电导进行高电阻测试 .............................................................................................. 33 测量电容.................................................................................................................... 34 测试二极管 ................................................................................................................ 35 测量电流.................................................................................................................... 37
FLUKE 115Cand117C电压测量万用表说明书
®PN 2538695 (Simplified Chinese) July 2006© 2006 Fluke Corporation. All rights reserved. Printed in China All product names are trademarks of their respective companies.115C and 117CTrue-rms Multimeters有限担保和有限责任Fluke 公司保证本产品从购买之日起三年内，其材料和工艺均无任何缺陷。
本担保不适用于保险丝，一次性电池，或由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以 Fluke 的名义给予其它任何担保。
如在保修期内需要保修服务，请与您就近的 Fluke 授权服务中心联系，获得产品退还授权信息；然后将产品寄至该服务中心，并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外，FLUKE 不提供任何明示或隐含的担保证，例如适用于某一特殊目的的隐含担保。
同时，FLUKE 不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责。
由于某些州或国家不允许对默示担保及附带或继起的损坏加以限制，故上述的责任限制与规定或许对您不适用。
Fluke CorporationP.O. Box 9090 Everett, WA 98206-9090 U.S.A. 上海世禄仪器有限公司上海市虹梅南路 2638 弄 139 号Shanghai 201108标准号： Q/SXAV 1-200211/99True-rms Multimeters简介Fluke 115C和117C型是由电池供电的、具有 6000 次计数显示屏和模拟指针显示的真有效值万用表（以下简称为“仪表”）。
此手册适用于两种型号。
所有插图均以 117C 型为例。
这些仪表符合第 III 类（CAT III）IEC 61010-1 第二版标准的要求。
万用表使用方法完整
万用表使用方法(可以直接使用，可编辑实用优秀文档，欢迎下载）数字万用表对于我们来说，属于比较简单的测量仪器。
下面以FLUKE-115C型数字万用表为例，简单介绍其使用方法。
首先，我们要了解万用表面板，如下图：1、显示屏2、hold 显示屏冻结当前读数3、MIN MAX 显示最大、最小、平均值4、RANGE 设置量程，分自动和手动5、适用于多项功能，在下面有说明6、背照灯7、接地端适用于所有测量的公共接线端8、输入端用于测量电压，通断性，电阻，电容，频率，二极管9、输入端用于测量10A以下的交流或直流电10、旋转开关档位用于选择不同的测量量11、相当于负极12、相当于正极了解了万用表的面板之后，我们就要知道该万用表所能测量档位的功能和量程，如下：开关档位测量功能和量程测量交流电压，量程是0.06—600V测量交流频率，量程是5—50kHz测量直流电压，量程是0.001—600V测量交流电压，量程是6.0—600mV测量直流电压，量程是0.1—600mV测量器件的电阻值，量程是0.1-40MΩ测试通断性，电阻值小于20Ω时，蜂鸣器打开；电阻值大于250Ω时，蜂鸣器关闭测试二极管，电压超过2.0V时，显示过载（OL）符号测量电容，量程是1--9999µF测量交流电流，量程是0.1-10A，>10A时显示屏闪烁，>20A时显示过载（OL）符号测量交流频率，量程是45—5kHz测量直流电流，量程是0.001—10A，>10A时显示屏闪烁，>20A时显示过载（OL）符号接下来，我们就要学习如何实现以上的测量的测量，方法如下：1、测量交流电压连线示意图：如右图Steps：Step1，将旋转开关档位旋转至档位Step2，接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电压的器件两端读数即可。
2、测量直流电压连线示意图：如右图Steps：Step1，将旋转开关档位旋转至档位Step2，接线柱11、12分别插在7和8两端Step3，将11、12的另外两端接在要查看电压的器件两端读数即可。
fluke万用表使用说明
FLUKE79Ⅲ電電 表 使 用 説 明安全須知安全須知：：1． 若電表（Series Ⅲ Multimeter ）或測試導綫有損壞的現象時，卻勿使用電表。
2． 使用電表測量時，要確定測試導綫和旋轉開關的位置是正確的。
3． 當被測電路通電時切勿進行電阻測量。
4． 當測試導綫插入1 0安培（A ）或40毫安（mA ）輸入插口時，切勿用探針碰觸電壓源。
5． 切勿對任何輸入插口和接地之間施加超過額定的電壓。
6． 當被測電路有直流60伏（V dc ）或交流30伏（均方根值）(V ac rms) 以上的電壓時，應小心操作。
該類電壓會有電擊的危險。
7． 使用電表測量時，應將手指放在測試探針的指護裝置後面。
電表功能簡介如圖所示：1．量程打開電表時，它會自動選擇自動量程擋。
在交流電壓、直流電壓、頻率（赫）、歐姆、電容、交流電流和直流電流等模式下，可選擇手動量程。
欲恢復自動量程，按下RANGE 1秒鐘或轉動旋轉開關。
2．自動TOUCH HOLD模式在Touch hold模式下，電表會自動捕獲並顯示穩定的讀數。
當電表檢測到新的輸入時，它會發出嘟嘟聲且會顯示新的讀數。
雜散電壓會使電表產生新的讀數。
欲退出Touch Hold模式，按下黃色按鍵或轉動旋轉開關。
3．待用模式若電表電源打開但一個小時沒有活動（二極管測量檔下20分鐘沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下任一個按鍵。
沒有活動）顯示器會變成空白並顯示四個條形段。
欲恢復操作，請轉動旋轉開關或按下一個按鍵。
測量1．交流和直流電壓在mV dc 功能下，電表的默認檔是400mV。
欲選擇40mV量程檔，瞬時按下RANGE。
2．頻率（Hz）為避免電擊，當頻率>1kHz時，應忽略條形圖的現實。
若被測信號的頻率>1kHz,條形圖所顯示的電壓是無法確定的。
3．電阻、電容、二極體將開關打到歐姆檔，直接測量電阻值。
測量電容時，關閉電源將所有電容器放電。
FLUKE万用表287C操作规程
FLUKE 287C数字万用表操作规程一、目的确保检测人员在执行任务时能够按照规定以安全有效可靠的方式履行自身的职责。
二、范围本规程适用于FLUKE 287C数字万用表三、职责1.生产部编制仪表操作规程。
2.检测人员按仪表操作规程操作。
四、操作准备1.切勿使用已损坏的仪表。
在使用之前，请检查仪表外壳。
检查是否有裂纹或缺少塑胶件。
特别注意接头周围的绝缘层.2.检查测试导线的绝缘是否有损坏或导线金属是否裸露。
检查测试导线的通断性。
若导线有损坏，更换后再使用。
3.使用仪表之前，确定电池盖已经闭合并且扣紧。
五、操作程序1.按下开关按钮开启电源，再按下关闭电源；按下亮度按钮开启显示屏背照灯，再按下关闭显示屏背照灯。
2.进行测试导线的连接时，先连接公共测试导线，在连接带电的测试导线；切断连接时，则先断开带电的测试导线，在断开公共测试导线。
切记：使用测试探针时，手指应保持在装置的后面。
3.交流电压或直流电压的测量。
3.1直流电压的测量，如电池。
首先将黑表笔插进“COM”孔，红表笔插进“VΩ”孔。
3.2把旋钮选到比估计值大的量程（注意：“V-”、“mV-”表示直流电压，“V～”、“mV～”表示交流电压，“A”、“mA”、“μA”表示电流档）；接着把表笔接试样两端，保持稳定，即可直接从显示屏上读取数值。
如果在数值左边出现“-”，则表示表笔极性与实际极性相反，此时红笔接的是负极。
3.3交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方面跟直流电压的测量相同（无论测量交流电压还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分）。
4.电流的测量。
先将黑表笔插入“COM”孔。
若测量大于400mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到“10A”档；若测量小于“400mA”的电流，则将红表笔插入“400mA”插孔，将旋钮打到“400mA”即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
fluke万用表的使用方法
一、简介
fluke万用表是一种利用万用表测量电子、电气、通讯及其它电子设备参数的仪器，它具有精确度高，安全方便、使用简单等优点。
flunk万用表可以实现对电压、电流、电阻、电容、温度、转速等参数的测量，可以有效诊断电路、热控制器、变压器、电缆等电气设备的工作状况，检修新设备时也是一种有效的手段。
二、使用方法
1、准备工作
①首先确保设备的电源已经断开，并将万用表的表针全部拨到“无量级”的位置，然后将万用表插头插入相应的插孔中，以保证安全。
②拉起安全门，确保万用表在使用时充满安全。
2、开启显示模式
按下“开机”按钮，开启万用表的显示功能，根据需要调节表针位置，以显示相应的测量参数，比如温度、电压、电流等。
3、测量参数
将万用表的探头放置到将要测量的电路上，即可测量出电路参数的大小。
4、测量结果
根据万用表上显示的参数来判断实际电路的参数值，并判断电路是否存在故障或不良情况。
5、收尾工作
按下“关机”按钮，将万用表关闭，将万用表拔出插孔，收拾好探头等工具，完成工作。
