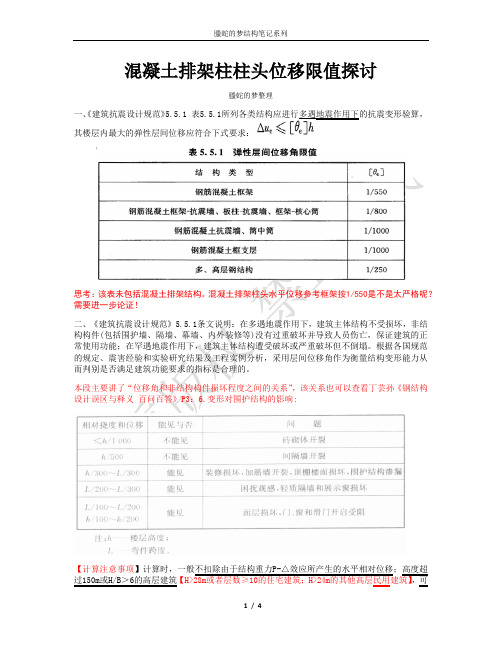

混凝土排架柱柱头位移限值探讨螣蛇的梦整理一、《建筑抗震设计规范》5.5.1 表5.5.1所列各类结构应进行多遇地震作用下的抗震变形验算，其楼层内最大的弹性层间位移应符合下式要求：思考：该表未包括混凝土排架结构。
混凝土排架柱头水平位移参考框架按1/550是不是太严格呢？需要进一步论证！二、《建筑抗震设计规范》5.5.1条文说明：在多遇地震作用下，建筑主体结构不受损坏，非结构构件(包括围护墙、隔墙、幕墙、内外装修等)没有过重破坏并导致人员伤亡，保证建筑的正常使用功能；在罕遇地震作用下，建筑主体结构遭受破坏或严重破坏但不倒塌。
根据各国规范的规定、震害经验和实验研究结果及工程实例分析，采用层间位移角作为衡量结构变形能力从而判别是否满足建筑功能要求的指标是合理的。
本段主要讲了“位移角和非结构构件损坏程度之间的关系”，该关系也可以查看丁芸孙《钢结构设计误区与释义百问百答》P3：6.变形对围护结构的影响:【计算注意事项】计算时，一般不扣除由于结构重力P-△效应所产生的水平相对位移；高度超过150m或H/B＞6的高层建筑【的其他高层民用建筑】，可以【不强制】扣除结构整体弯曲所产生的楼层水平绝对位移值，因为以弯曲变形为主的高层建移角限值可有所放宽【目前软件没有扣除】。
框架结构试验结果表明，对于开裂层间位移角，不开洞填充墙框架为1/2500，开洞填充墙框架1/800，不开洞填充墙时为1/2000。
本规范不再区分有填充墙和无填充墙，均按89规范的1/550采用，并仍按构件截面弹性刚度计算。
对于框架-抗震墙结构的抗震墙，其开裂层间位移角：试验结果为1/3300～1/1100，有限元分析，取二者的平均值约为1/3000～1/1600。
2001规范统计了我国当时建成的124幢钢筋混凝土框-墙、框-筒、抗震墙、筒结构高层建筑的结构抗震计算结果，在多遇地震2、对轻型框架结构的柱顶水平位移和层间位移均可适当放宽。
A.2.2：在冶金工厂或类似车间中设有A7、A8级吊车的厂房柱和设有中级和重级工作制吊车的露天栈桥柱，在吊车梁或吊车桁架的顶面标高处，由一台最大吊车水平荷载（按荷载规范取值）所产生的计算变形值，不宜超过表A.2.2所列的容许值。
建筑结构选型总复习、作业及(附答案)
第一章梁1.梁按支座约束分为：静定梁和超静定梁，根据梁跨数的不同，有单跨静定梁或单跨超静定梁、多跨静定梁或多跨连续梁。
2.简述简支梁和多跨连续梁的受力特点和变形特点？答：简支梁的缺点是内力和挠度较大，常用于中小跨度的建筑物。
简支梁是静定结构，当两端支座有不均匀沉降时，不会引起附加内力。
因此，当建筑物的地基较差时采用简支梁结构较为有利。
简支梁也常被用来作为沉降缝之间的连接构件。
多跨连续梁为超静定结构，其优点是内力小，刚度大，抗震性能好，安全储备高，其缺点是对支座变形敏感，当支座产生不均匀沉降时，会引起附加内力。
（图见5页）3.悬挑结构的特点：悬挑结构无端部支撑构件、视野开阔、空间布置灵活。
悬挑结构首要关注的安全性是：倾覆、承载力、变形等。
第二章桁架结构1.桁架结构的组成：上弦杆、下弦杆、斜腹杆、竖腹杆2.桁架结构受力计算采用的基本假设：（1）组成桁架的所有各杆都是直杆，所有各杆的中心线（轴线）都在同一平面内，这一平面称为桁架的中心平面。
（2）桁架的杆件与杆件相连接的节点均为铰接节点。
（铰接只限制水平位移和竖向位移，没有限制转动。
）（3）所有外力（包括荷载及支座反力）都作用在桁架的中心平面内，并集中作用于节点上（节点只受集中力作用）3.桁架斜腹杆的布置方向对腹杆受力的符号（拉或压）有何关系？答：斜腹杆的布置方向对腹杆受力的符号（拉或压）有直接的关系。
对于矩形桁架，斜腹杆外倾受拉，内倾受压，竖腹杆受力方向与斜腹杆相反，对于三角形桁架，斜腹杆外倾受压，内倾受拉，而竖腹杆则总是受拉。
（图见11页）4.按屋架外形的不同，屋架结构形式有几种？答：三角形屋架，梯形屋架，抛物线屋架，折线型屋架，平行弦屋架等。
屋架结构的选型应从哪几个方面考虑？答：（1）屋架结构的受力；（2）屋面防水构造；（3）材料的耐久性及使用环境；（4）屋架结构的跨度。
屋架结构的布置有哪些具体要求？答：（1）屋架的跨度：一般以3m为模数；（2）屋架的间距：宜等间距平行排列，与房屋纵向柱列的间距一致，屋架直接搁置在柱顶；（3）屋架的支座：当跨度较小时，一般把屋架直接搁置在墙、垛、柱或圈梁上。
梁柱布置方式对框架结构水平侧移的影响
柱梁布置方式对水平力作用下框架结构的影响土木1203 陈斯信1.研究背景框架结构是指由梁和柱以刚接或者铰接相连接而成，构成承重体系的结构。
框架建筑的主要优点为：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构。
框架结构体系的缺点为：框架节点应力集中显著；框架结构的侧向刚度小，水平力作用下易产生较大侧移。
2.研究方法本文用结构力学求解器对四个算例进行分析比较，定性地探讨柱梁布置方式对水平力作用下框架结构的柱顶侧移与柱底弯矩的影响。
算例1是一个单层单跨框架结构（图1）。
算例2、3在控制柱的长宽比和柱总截面积不变的情况下，将单跨改成两跨和三跨，比较结构的柱顶侧移和柱底弯矩（图2、3）。
算例4在控制梁的宽高比和梁总截面积不变的情况下，多加一根梁，进行同样的比较（图4）。
3.算例参数算例1：单层单跨结构；跨度6m，层高4m；梁200*400，EI=1，EA无穷大；柱300*600，EI=5.06，EA无穷大；一大小为8的水平力作用在横梁左侧。
算例2：单层双跨结构；跨度3m，层高4m；梁200*400，EI=1，EA无穷大；柱245*490，EI=2.25，EA无穷大。
算例3：单层三跨结构；跨度2m，层高4m；梁200*400，EI=1，EA无穷大；柱212*424，EI=1.26，EA无穷大。
算例3：双层单跨结构；跨度6m，层高2m；梁141*283，EI=0.25，EA无穷大；柱300*600，EI=5.06，EA无穷大。
图1 图2图3 图44.计算结果与分析算例1内力与柱顶侧移如表1、2。
其柱底最大弯矩为-12.5，柱顶侧移量为11.3。
算例2内力与柱顶侧移如表3、4。
其柱底最大弯矩在中间柱，为-7.1，柱顶侧移量为9.9。
与算例1相比，最大弯矩减小43.2％，柱顶侧移量减少12.4％。
算例3内力与柱顶侧移如表5、6。
其柱底最大弯矩在中间两根柱子，为-4.5，柱顶侧移量为10.4。
建筑物水平位移允许值
建筑物水平位移允许值摘要：一、建筑物水平位移允许值的概念与重要性1.定义及计算方式2.对建筑物结构安全的影响3.我国相关法规与标准二、建筑物水平位移允许值的测量与监测1.测量方法与工具2.监测频率与要求3.数据处理与分析三、建筑物水平位移允许值的控制与调整1.设计阶段的考虑因素2.施工阶段的质量控制3.已发生水平位移的建筑物的调整措施四、我国在建筑物水平位移允许值方面的研究与应用1.技术研究与创新2.工程实践与应用3.取得的成果与展望正文：建筑物水平位移允许值是指建筑物在水平方向上的位移范围，通常用毫米（mm）表示。
水平位移允许值是衡量建筑物结构安全与稳定性的重要参数，对于建筑物的设计、施工及使用具有重要意义。
一、建筑物水平位移允许值的概念与重要性1.定义及计算方式：建筑物水平位移允许值是指在建筑物使用过程中，结构在水平方向上的最大位移范围。
计算方式通常为设计人员根据建筑物的结构类型、荷载条件、地质条件等因素，按照相关设计规范进行估算。
2.对建筑物结构安全的影响：建筑物水平位移允许值直接关系到建筑物的结构安全。
若水平位移过大，可能导致构件间的连接失效、混凝土开裂、钢结构疲劳损伤等问题，进而影响建筑物的使用寿命及安全性。
3.我国相关法规与标准：我国对建筑物水平位移允许值有明确的法规与标准。
如《建筑结构设计规范》（GB 50009-2012）中规定了各类建筑物的水平位移允许值。
设计人员应严格按照这些规定进行设计，以确保建筑物的结构安全。
二、建筑物水平位移允许值的测量与监测1.测量方法与工具：测量建筑物水平位移通常采用全站仪、电子水准仪等测量仪器。
全站仪可用于测量建筑物的整体水平位移，电子水准仪可用于测量局部水平位移。
2.监测频率与要求：监测频率根据建筑物的具体情况而定，如结构类型、施工阶段、地理位置等因素。
一般情况下，建筑物在施工过程中应每两周进行一次水平位移监测；在交付使用后，应每半年进行一次水平位移监测。
刚架轻型房屋结构柱顶水平位移验算
刚架轻型房屋结构柱顶水平位移验算1.1 位移验算梁、柱平均惯性矩c I =（0c I +1c I )/2=()44cm 89750cm 229500150000=+ b I =α201b b I I ++β0b I +γ220b b I I + =4cm 270600381008.171.4381008.1772381001330008.177.6⎪⎭⎫ ⎝⎛+⨯+⨯++⨯ =597034cmH=0.67W=0.67×(1ω+4ω)h =()kN 016.12k 4.1617.1735.0675.1067.0=+⨯⨯Nt ξ=c I L/h b I =168.459703675.106.2989750=⨯⨯ 柱顶水平位移 u=c EI Hh 123(2+t ξ)=()m m 168.4210897501006.2121067510016.124533+⨯⨯⨯⨯⨯⨯ =40.6mm<60h ⎪⎭⎫ ⎝⎛==mm 92.177mm 601067560h 满足要求。
1.2 梁跨中最大挠度验算梁跨中最大挠度为 180l =mm 28.152mm 44.164mm 18029600>= 满足要求。
第七章节点设计7.1 梁柱节点设计梁柱节点形式见下图。
图7.1 梁柱拼接节点7.1.1 连接螺栓计算采用10.9级，M24摩擦型高强螺栓，构件接触面经喷砂后涂无机富锌漆。
预拉力P=225kN，抗滑移系数查表得μ=0.4。
M=343.845kN·m，N=88.641kN·m，V=31.546kN·m顶排螺栓的拉力∑-=2i1em ax y'y'）（NMN=()()N 222223681269661634880281234810641.88-10845.343++++⨯⨯⨯⨯⨯ =76983N=71.98kN<0.8P (0.8P=0.8⨯225kN=180kN)第二排螺栓 2N =71.98kN 812696⨯=65.98kN 第三排螺栓 3N =71.98=⨯kN 81261658.40kN 第四排螺栓 4N =71.98kN 812348⨯=32.99kN 第五排螺栓 5N =71.98kN 81280⨯=7.58kN 第六排螺栓 6N =71.98⨯0=0所有螺栓的受剪承载力设计值()i f v 25.1n 9.0N P N -=∑μ=()()()()()()⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⨯⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⨯+⨯+⨯+⨯+⨯+⨯⨯⨯⨯2025.1-22558.725.1-22599.3225.1-22540.5825.1-22598.6525.1-22598.7625.1-2254.00.19.0kN =635.81kN实际剪力V=31.546kNv N =635.81kNv N V <满足要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拱结构屋架矢跨比对多跨钢结构房屋柱顶水平位移的影响
摘 要 通常情况下，对采用拱结构屋架的多跨钢结构房屋来说，矢跨比λ
存在一个最优的中间值，使得最不利的柱顶水平位移最小。
关键词 拱结构屋架；多跨钢结构房屋；矢跨比λ；最不利柱顶水平位移
1 问题的提出
采用拱结构屋架的多跨钢结构房屋是一种较为常见的房屋建筑形式。此类型
的房屋往往在建筑形式允许下，拱结构屋架的矢跨比λ（拱高度与跨度的比值）
可在一定范围内任意取值。从结构设计的角度考虑，需要在此取值范围内找到一
个最优的矢跨比。从强度方面考虑，因拱的力学特性，矢跨比λ越大，屋架截面
受到的弯矩越小，与屋架连接的柱子受到的水平推力越小，即矢跨比λ越大越好。
但从柱顶位移方面考虑，矢跨比λ的影响就比较复杂，并非越大越好，而是存在
一个最优的中间值，在其它条件完全相同的情况下，使得最不利的柱顶位移最小。
2 分析问题
2.1 柱顶水平位移的主要影响因素
采用拱结构屋架的多跨钢结构房屋，其柱顶水平位移的情况较为复杂，有其
特有的特点。如不考虑地震作用（考虑地震作用情况将更为复杂），此类房屋，
产生柱顶水平位移的因素主要有2个：1）水平风荷载；2）拱结构屋架支座的水
平推力。除了这2个产生柱顶水平位移的因素外，拱结构屋架的水平抗推刚度是
一个能影响柱顶位移的重要因素。以一个横向4跨拱屋架的单层钢结构房屋为
例，具体结构简图详见图1。
首先分析风荷载W作用下的柱顶水平位移SW。如图1所示，若采用一般
梁式屋架，可近似认为屋架水平面内刚度无限大，若A～E柱的抗侧刚度相同，
则风荷载产生的水平力平均分配给5个柱子，即5个柱子由风荷载引起的柱顶位
移相同。若屋架是拱结构，拱结构传递水平力的能力受自身水平抗推刚度K影
响，即5个柱子无法平均地承担风荷载产生的水平力，此时迎风面的A柱和背
风面的E柱受到的水平力最大，由此引起的柱顶水平位移SWA、SWE也最大。
拱结构的水平抗推刚度K与矢跨比有关，λ越大K越小，对于A柱和E柱越不
利。
接着分析拱结构屋架支座水平推力产生的柱顶水平位移ST。如图1所示，
中间的B～C柱由于相邻两个拱支座的水平力相互抵消，水平位移可以忽略不计，
水平位移最大的还是A、E两柱。拱结构屋架支座水平推力T同样与矢跨比λ有
关，λ越小T越大，由此产生的A、E两柱的柱顶位移STA、STE也越大。
若SW与ST均以绝对值表示，如图1所示风向，A、E两柱柱顶的实际水
平位移应该是SA=SWA-STA、SE=SWE+STE。由上述分析可知，A、E两柱的
实际柱顶位移SA、SE与矢跨比λ之间并非是λ越大，SA、SE越大或越小的这
种简单线性函数关系。对它们的复杂关系可以通过一个具体的算例来帮助我们进
一步分析。
2.2 算例分析
某低抗震设防烈度地区的物流仓库，为横向4跨单层钢结构房屋，每跨跨度
20m，柱顶高度10m。为减小屋架支座传给柱子的水平推力，屋架采用带拉杆的
钢结构圆弧形桁架拱，具体结构简图见图2。荷载只考虑自重、屋面活载及风荷
载，不考虑地震作用。由于结构的对称性，风荷载均只考虑左风向。迎风面和背
风面风荷载简化为集中荷载分别作用于A、E柱顶。按照荷载规范的要求，荷载
组合采用：1）恒+活；2）恒+风；3）恒+活+0.6风；4）恒+0.7活+风。
根据表1～3的计算结果做一个简单的分析，可分为以下三种情况：
1）拱结构屋架支座水平推力T较小，风荷载引起的柱顶水平位移SW较为
显著的情况（SW远大于ST）。此时，虽然对于A柱，SWA与STA方向不同，
二者叠加对SA有利，但是由于迎风面与背风面体型系数的原因，SWA>SWE。
在SW远大于ST的情况下，最不利的柱顶水平位移仍然应该是A柱柱顶水平位
移SA。表1数据为仅有风荷载作用下，5种矢跨比的各柱柱顶位移的绝对值，
可以近似看作此种情况的一种极端形式。表1数据说明，最大柱顶位移绝对值确
实是出现在A柱，且随着矢跨比λ的增大而增大。此情况下，矢跨比λ越小越
有利，不仅可以用STA减弱SWA，还可以增大拱结构自身水平抗推刚度K，使
得中间的柱子能分摊更多的风荷载引起的水平力；
2）风荷载W较小，拱结构屋架支座水平推力产生的柱顶水平位移ST较为
显著的情况（ST远大于SW）。此时，对于E柱，SWE与STE方向不同，且ST
远大于SW，必定SE>SA。最不利的柱顶水平位移显然应该是E柱柱顶水平位
移SE。表2数据为仅有竖向荷载作用下，5种矢跨比的各柱柱顶位移的绝对值，
可以近似看作此种情况的一种极端形式。表2数据说明，最大柱顶位移绝对值出
现在A、E两柱，因为只有对称布置的竖向荷载作用，两柱柱顶位移绝对值相同，
方向相反，且随着矢跨比λ的增大而绝对值减小。此情况下，矢跨比λ越大越好，
可以减小拱结构屋架支座水平推力T，或增加拉杆（若已有拉杆可增强拉杆抗拉
刚度）来减弱T；
3）SW与ST相差不显著的情况。表3为按照荷载规范将各种荷载进行组合
后，5种矢跨比的最不利柱顶位移绝对值及其所在位置，是此种情况的典型代表，
也是生产实践中最常遇到的情况。表3数据说明，随着矢跨比λ的不同，最大柱
顶位移绝对值出现在A柱或E柱，而且矢跨比λ就不是越大或越小越好，而是
存在一个最优的中间值，使得柱顶的最不利位移绝对值最小。表3数据表明，该
算例最优矢跨比是0.25，此时最不利柱顶位移出现在E柱，最不利柱顶位移绝
对值达到了5组矢跨比计算结果中的最小值71mm。
3 结论
从上文的分析中，可以得出结论：采用拱结构屋架的多跨钢结构房屋，拱结
构屋架矢跨比λ对柱顶水平位移确实有显著影响，且较为复杂，不能简单的认为
矢跨比λ越大越好，而是存在一个最优的中间值。因此，在具体设计当中，在没
有更进一步的理论公式指导下，应该通过对多个矢跨比模型分别计算的方式，在
指定的范围内找到最优的矢跨比。这种做法往往是设计这类结构时容易被忽视
的。
参考文献
[1]适用建筑结构静力计算手册，北京：机械工业出版社，2009，1.
[2]GB 50009-2001 建筑结构荷载规范.
[3]GB 50017-2003 钢结构设计规范.
