磁力锁安装
02门禁设备安装流程标准
准备工具：手电钻、冲击钻、梯子、水平尺、拉线、线坠。
剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳，数字万用表或指针式万用表。
准备辅材：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
安装步骤：线缆敷设、设备安装、设备接线调试一、线缆敷设1.布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
2.管内穿入多根线缆时，线缆之间不得相互拧绞，管内不得有接头，接头必须在线盒（箱）处连接。
3.控制器箱到天花的走线要求加套管埋入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
4.所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。
二、终端设备安装1.终端设备在安装时要弄清楚设备的安装尺寸，选择合适的安装方式，与相关专业配合在门框、门扇上开孔，电磁锁宜采用嵌入式安装，2.读卡器、出门按钮、电控锁、电磁锁等终端设备的安装位置应符合设计及产品说明书的要求。
如无特殊要求，读卡器和出门按钮的安装高度为1.3m，与门框的距离宜为0.1m，电控锁的安装高度宜1.1m。
3. 读卡器的安装应紧贴墙面，四周无缝隙，安装牢固，配件齐全。
读卡器一般通过专用机螺丝直接固定在暗装底盒上，注意固定牢固可靠，使面板端正，盒内接线宜留有10公分左右的预留线，接线端子头用焊锡进行镀锡处理。
4.安装电磁锁、电控锁之前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应。
电磁锁安装，首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线；在金属门框安装电控锁，导线可穿软塑料管沿门框敷设，在门框顶部进入接线盒。
木门框可在电控锁外门框的外侧安装接线盒及钢管。
三、 设备接线调试1.接线前，将已布放的线缆再次进行对地与线间绝缘摇测，在通电前测量工作电压。
2.机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应 压接好保护地线。
磁力锁原理
磁力锁原理磁力锁是一种常见的电子锁，它采用磁力原理来控制门的开关。
磁力锁具有安装方便、操作简单、防盗性能好等优点，因此被广泛应用于各种场合。
本文将介绍磁力锁的原理、结构、工作方式以及常见故障及维修方法。
一、磁力锁的原理磁力锁的原理是利用电磁铁的磁力吸引力来控制门的开关。
磁力锁由两部分组成，分别是电磁铁和铁板。
电磁铁是由线圈和铁芯组成的，当通电时，线圈内会产生强磁场，吸引铁芯，从而使铁芯与铁板之间产生磁力，将门吸住。
当断电时，电磁铁失去磁性，铁芯与铁板之间的磁力消失，门自然打开。
二、磁力锁的结构磁力锁主要由以下几个部分组成：1. 电磁铁：是磁力锁的核心部件，由线圈和铁芯组成。
2. 铁板：是磁力锁的主体部分，安装在门上。
3. 控制电路：是控制磁力锁开关的电路，通常由控制器和电源组成。
4. 安装支架：是固定磁力锁的支架，通常由金属材料制成。
5. 防盗螺丝：是用来固定安装支架和铁板的，一般需要专门的螺丝刀才能拆卸。
三、磁力锁的工作方式磁力锁的工作方式可以分为两种，分别是常开和常闭。
1. 常开模式：在常开模式下，磁力锁在通电时门是打开状态，断电时门是关闭状态。
常开模式适用于需要经常进出的场所，如商场、超市等。
2. 常闭模式：在常闭模式下，磁力锁在通电时门是关闭状态，断电时门是打开状态。
常闭模式适用于需要保密性的场所，如实验室、机房等。
四、常见故障及维修方法磁力锁在使用过程中，可能会出现以下几种故障：1. 无法开关：可能是由于电源故障、控制电路故障、电磁铁故障等原因造成的。
解决方法是检查电源、控制电路和电磁铁是否正常。
2. 门无法吸住：可能是由于铁板和电磁铁之间的间隙过大、电磁铁线圈烧坏等原因造成的。
解决方法是调整铁板和电磁铁的距离，或更换电磁铁线圈。
3. 门无法打开：可能是由于铁板和电磁铁之间的间隙过小、防盗螺丝松动等原因造成的。
解决方法是调整铁板和电磁铁的距离，或重新固定防盗螺丝。
总之，磁力锁是一种方便实用的电子锁，它的原理简单、结构紧凑、安装便捷、使用方便、防盗性能好等优点，使得它被广泛应用于各种场合。
门禁系统安装与调试知识详细说明
门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。
∙（3）控制器：不带隔离的控制器，建议使用同一电源。
∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
如何用网线安装门禁系统？原来网线的使用范...
如何用网线安装门禁系统？原来网线的使用范...
如何用网线安装门禁系统？原来网线的使用范围这么大:
门禁系统一般分磁力锁/电插锁/电控锁，主机有ID密码主机，指纹密码主机，人脸门禁一体机等等。
今天介绍下最常见的单套磁力锁门禁系统：
第一：玻璃门安装磁力锁，每个磁力锁网线2芯（V+，V-）接门禁电源（NC,GND）。
第二：出门开关2芯接门禁电源（GND,PUSH）。
第三：主机3芯（12+,GND,NO）接门禁电源（12+，GND,PUSH）。
第四：完成整套安装，一共所需1条或者2条网线，最后在门禁主机上配置ID卡或者开门密码（根据主机说明书编程模式配置）。
#门禁##弱电##装修##玻璃门##网线#。
门禁常用电锁种类安装
五线和八线电插锁
5线电插锁： 和四线电插锁的原理是一样的，只是多了一对门磁的相反信号，用于一些特殊场合，正式场合 反而麻烦，工程师要测试该用哪一对。
红黑两条线是电源。还有 COM NO NC 三条线，NO 和 NC 分别和 COM 组成两对 信号相反（一 组闭合信号，一组开路信号）。门被打开后，闭合信号变成开路信号，开路信号的一组变成闭 合信号。
（Z1与Z2的相对位置根据门的厚度可以调节）。 e. 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。 f. 如果是双扇门，可以用两个Z &L支架
13
电磁锁(磁力锁)的标准安装方法---内开门的表面安装方法.2
埋入式（内置式）安装法

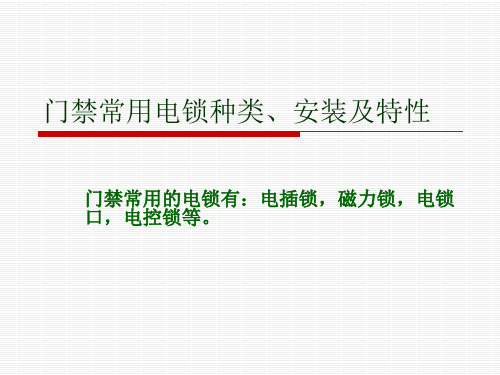

门禁常用电锁种类、安装及特性
门禁常用的电锁有：电插锁，磁力锁，电锁 口，电控锁等。
电插锁
电插锁看电线分为 两线电插锁，四线电插锁，五线电插锁，八线电插锁。 两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。断开任何一根线，锁
头缩回，门打开。两线电锁，设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击 电流比较大，属于价格比较低的低档电插锁。
六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在 门上。 B．边板的固定（参见图三）把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。 注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
11
电磁锁(磁力锁)的标准安装方法---外开门的表面安装方法.2
四线电插锁
3
四线电插锁-2
所谓带延时控制，就是锁体上有拨码开关，可以设置关门的延时时间。通常可以设置为 0秒， 2.5秒，5秒，9秒。每个厂家的锁分几档延时略有不同。 请注意这个延时 和 门禁控制器和门禁软件设置的开门延时 两个概念不一样；门禁控制器和 门禁软件设置的是“开门延时”，或者叫“门延时”，是指电锁开门多少秒后自动合上；电锁 自带的延时，是关门延时，是指门到位多久后，锁头下来，锁住门。一般门禁系统都是要求门 一关到位，锁头就下来，把门关好。所以，电锁延时缺省设置成0秒。而有些门，地弹簧不好， 门在关门位置前后晃荡个几下，门才定下来，这个时候如果设置成0秒，锁头还没有来得及打 中锁孔，门就晃荡过去了，门在晃荡回来会把已经伸出来锁头撞歪，这种情况就可以设置一个 关门延时，使门晃荡几下后，稳定下来，锁头再下来，关闭门。
全面讲解弱电门禁系统的安装及工作原理
前言大家好，我是薛哥。
门禁系统的安装到底难还是不难呢？其实很简单，难的地方在锁的安装，其他读卡器和控制器都不难，今天重点介绍一下，各种情况下，门禁系统的安装方法。
正文“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。
指“门”的禁止权限，是对“门"的戒备防范。
门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。
其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。
对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。
它是解决重要部门出入口实现安全防范管理的有效措施。
适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。
它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。
常见门禁系统拓扑示意图电锁在门禁系统中的作用，主要是用来控制门的开关。
目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面薛哥会给大家一一介绍。
1.磁力锁系列1.1磁力锁原理磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。
控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
1.2磁力锁分类磁力锁可分为单门磁力锁和双门磁力锁。
单门磁力锁主要用于单开门的类型，双门磁力锁则是用于双开门的类型。
松下自动门捷帝平开门门机系统施工使用说明书
自动门的施工请委托松下指定的经销商或专业单位。
非专业人员进行施工操作会有危险。
根据有关电气施工的法令.法规，务必由“专业人员”进行施工。
对施工代理店的要求... ●为做好维护保养工作，务必保管好本说明书。
●请将必要事项记入包装箱中所带的[保证书]中，交给业主。
松下自动门施工使用说明书捷帝平开门门机系统保管用Before accessing these terminals,WARNING all power supply circuits must bedisconnected.60588.52830用户务必遵守的内容和种类用以下图示表示和说明。
此图表示不得进行的‘禁止’内容。
此图表示必须实行的‘强制性’内容。
施工和调整请务必按照施工说明书进行，不正确的安装会导致严重的人身伤害。
施工和调整中如有不慎，会造成火灾、触电、坠落等事故。
施工作业时请勿让通行者通过自动门或靠近作业现场。
如工具或部件不慎坠落，会造成人员伤害。
请勿改造零部件。
会造成火灾、触电、坠落等事故。
请勿使用规定电压、频率以外的电源。
会造成火灾、触电等事故。
有关安全的注意事项警告处理失误时，会产生令使用者死亡或负重伤的可能。
注意处理失误时，会产生令使用者受到伤害或发生物质上损失的可能性。
警告Before accessing these terminals,WARNING all power supply circuits must bedisconnected.60588.52830Before accessing these terminals,WARNING all power supply circuits must bedisconnected.60588.528Before accessing these terminals,WARNINGall power supply circuits must be disconnected.60588.528注意请勿将门使用于潮湿、有振动、有腐蚀性气体产生的场所。
单门磁力锁好评语
单门磁力锁好评语
1.之前的电磁锁一直买这家的，质量好价格便宜，用着很方向，配件齐全还送内六角扳手，安装非常方便。
发货速度非常快，第二天就收到了，订货非常方便快捷。
锁的质量真不错，吸力非常大，防水性能也非常不错。
工程上经常用到，还会再来的。
2.说还会再来的，没两天又订了5把，质量真的不错。
发货速度还快，不用压货，随用随发，真的非常方便。
质量好用着放心，磁力锁使用率非常高，如果安装了质量不过关的产品，维修率是非常高的，本身锁的利润就不高，维修两次就赔钱了。
所以说必须用质量好的产品。
3.客服很耐心的讲解如何连接线，及时反复问也没有表现丝毫不耐烦，给固尚的服务点赞，同时产品质量不错，属于通用款式的，钥匙匹配的程序也很方便简捷，推荐有一定动手能力的朋友门购买后自己安装真的很方便！
4.送货时非常快的，只是这东西真的好重啊，早知道让师傅送上门了，这个疫情期间也算是很可以的了。
质量还不错。
5.产品还不错，包装规范，三证齐全，做工比较细腻，接线规范，我买的防水室外款，防水胶做的不错，配件齐全，总价一分价钱一分货，很好
6.锁安装好了，一直没来的急拍照评价，之前安装的，电磁锁进水坏掉了，这次卖家推荐一款防水电磁锁，装上之后，这几天大雨都
没有问题，确实很好，而且物流很到位，上午订得，下午就送到了，一直没来的急评价。
7.物美价廉，物流给力，值得回购已经用过一段时间了，效果不错?，客服服务有耐心，解答详细，赞一个。
三分钟学会门禁系统的安装与接线
大家好，我是薛哥。
门禁系统是最常见的弱电资料，门禁系统的安装我们要掌握，尤其接线，你要懂，不懂得话，可以看看这篇文章，三分钟学会。
01正文门禁系统有各种各样的品牌，原理都是一样，下面详细教大家接线。
门禁系统的组成就不用说了吧，开门按钮，门禁电源，电锁，门禁一体机或者门禁控制器+读卡器。
▲门禁套装从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。
好下面我们来接线。
先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
▲门禁电源接线接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图▲门禁电源接线端子大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。
下面先接磁力锁，磁力锁就红黑两根线，如下图▲磁力锁接COM跟NC红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图▲门禁一体机接线▲门禁电源这头接线这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，随便接。
如下两图▲开门按钮背面▲开门按钮正面接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图▲开门按钮这头接的是GND跟PUSH这就接好了。
门禁系统知识三：门禁读卡器、门禁锁和开门按钮
门禁系统知识三：门禁读卡器、门禁锁和开门按钮什么是读卡器？读卡器的种类有哪些？什么叫远距离读卡器？根据读取卡片的类型不同，读卡器分为 ID读卡器（EM读卡器）；Mifare One 读卡器（M1读卡器 Mifare读卡器 IC卡读卡器）。
读卡器的读卡器距离一般在 5-10厘米之间，Mifare卡相对ID读卡距离要短一些。
密码键盘读卡器：有些读卡器不但带wiegand26卡号输出，同时还带键盘的wiegand26输出，适合用于卡+密码的门禁场合。
什么是长距离读卡器？长距离读卡器就是读卡感应距离比较长，一般不用于门禁，而是用于停车场的场合。
长距离读卡器必须配合相应的卡片，其中无源卡（卡片内部没有电池）长距离读卡器一般读卡距离一般在30-90厘米。
有源卡（卡片比较大而厚，内部内置了电池，需要定期更换电池。
）长距离读卡器的读卡距离1-7米。
主要用于物流高速公路收费等。
有些长距离读卡器具备防冲突机制，一次可以读取感应区内的好多张卡（具体多少张各家产品不同而不同），而门禁用读卡器一般都要求，前一张卡片读卡后，撤离感应区，第二张卡靠近才能读得到，如果第一张卡还在感应区内，别的卡靠近是读不了的。
门禁用的读卡器的一般读卡速度大约每张 0.3-1秒。
门禁用的电锁的种类及其各自的特性门禁常用的电锁有：电插锁，磁力锁，电锁口，电控锁等。
电插锁电插锁看电线分为两线电插锁，四线电插锁，五线电插锁，八线电插锁。
电插锁通常用于玻璃门，木门等。
电插锁带无框玻璃门附件安装后样图两线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。
断开任何一根线，锁头缩回，门打开。
两线电锁设计比较简单，没有单片机控制电路，锁体容易发热烫手，冲击电流比较大，属于价格比较低的低档电插锁。
四线电插锁：有两条电线，红色和黑色，红色接电源+12VDC 黑色接GND。
还有两条白色的线，是门磁信号线，反映门的开和关状态。
它通过门磁，根据当前门的开还是关状态，输出不同的开关信号给门禁控制器做判断，例如门禁的非法闯入报警门长时间未关闭等功能都依赖这些信号做判断，如果不需要这些功能，门磁信号线可以不接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力锁安装
磁力锁安装
磁力锁是一种常见的电子锁具，通过磁力吸合来控制锁
的开关。
它使用磁力原理，具有安全可靠、易于安装和使用的优点。
接下来，我们将详细介绍磁力锁的安装步骤和注意事项。
一、准备工作
在进行磁力锁安装之前，需要对一些基本的准备工作进行规划。
首先，确定安装位置，一般情况下，磁力锁应安装在门框上，与锁舌的位置相对应。
其次，检查门框的平整度和结实度，确保其能够承载磁力锁的安装。
最后，准备好所需的安装工具和材料，包括螺丝刀、扳手、螺丝和螺母等。
二、安装步骤
1. 钻孔：根据磁力锁的大小选择合适的钻头，在门框上钻孔。
注意，钻孔位置应与锁舌的位置相匹配，并且要保持水平和垂直。
2. 安装磁力锁：将磁力锁放入钻孔中，确保其与门框表
面平齐。
然后使用螺丝和螺母固定磁力锁，确保其稳固。
3. 连接线路：根据磁力锁的特点，将磁力锁与控制器之
间的线路连接起来。
注意，连接线路要正确，避免错位或接反。
4. 调试和测试：安装完成后，对磁力锁进行调试和测试。
使用测试工具测试磁力锁的吸合力和开关控制功能，确保其正常运作。
5. 安装其他配件：根据需要，安装其他配件，如门磁、
开门按钮等。
三、注意事项
在进行磁力锁安装过程中，需要注意以下几点：
1. 安装位置的选择要合理，能够保证磁力锁的有效作用。
应
将磁力锁安装在门框上，并且与锁舌位置匹配。
2. 钻孔应准确无误，避免对门框造成不必要的损坏。
要确保
钻孔位置水平、垂直并与锁舌位置相匹配。
3. 在固定磁力锁时，要使用足够数量的螺丝和螺母，确保磁
力锁稳固安全。
4. 连接线路时要仔细检查，避免错位或接反。
5. 在测试磁力锁功能时，要使用专业测试工具，并确保其正
常运作。
四、总结
通过以上步骤，我们可以成功安装磁力锁。
磁力锁具有安全可靠、易于安装和使用的特点，适用于各种门禁系统和安全出入口控制系统。
在实际安装过程中，我们要注意选用合适的位置、使用合适的工具、严格遵守安装步骤，以确保磁力锁的正常工作。
