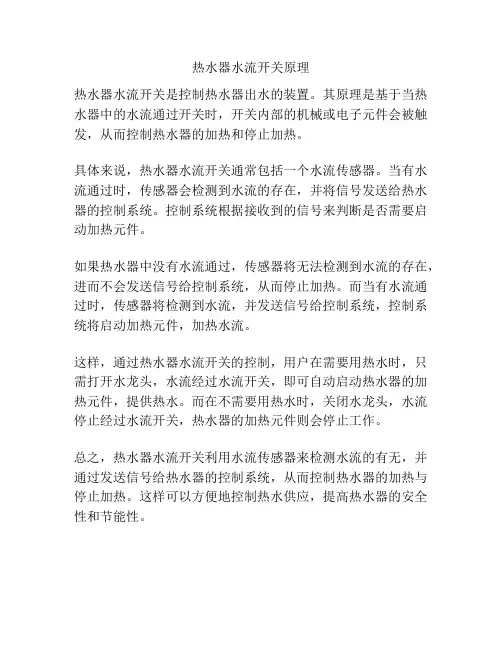

热水器水流开关是控制热水器出水的装置。

其原理是基于当热水器中的水流通过开关时,开关内部的机械或电子元件会被触发,从而控制热水器的加热和停止加热。

具体来说,热水器水流开关通常包括一个水流传感器。

当有水流通过时,传感器会检测到水流的存在,并将信号发送给热水器的控制系统。

控制系统根据接收到的信号来判断是否需要启动加热元件。

如果热水器中没有水流通过,传感器将无法检测到水流的存在,进而不会发送信号给控制系统,从而停止加热。

而当有水流通过时,传感器将检测到水流,并发送信号给控制系统,控制系统将启动加热元件,加热水流。

这样,通过热水器水流开关的控制,用户在需要用热水时,只需打开水龙头,水流经过水流开关,即可自动启动热水器的加热元件,提供热水。

而在不需要用热水时,关闭水龙头,水流停止经过水流开关,热水器的加热元件则会停止工作。

总之,热水器水流开关利用水流传感器来检测水流的有无,并通过发送信号给热水器的控制系统,从而控制热水器的加热与停止加热。

这样可以方便地控制热水供应,提高热水器的安全性和节能性。

热水器水压调节阀工作原理

热水器水压调节阀工作原理

热水器水压调节阀工作原理
热水器是我们生活中必不可少的家用电器,它为我们提供了温暖舒适的洗浴体验。

然而,有时候我们在使用热水器时会遇到水压太高或太低的问题,这就需要使用热水器水压调节阀来解决。

热水器水压调节阀是一种控制水流压力的装置,它能够自动地根据压力的变化来调节水流的流速,保持热水器工作时的水压稳定。

下面我将详细介绍热水器水压调节阀的工作原理。

热水器水压调节阀通常由阀体、活塞、弹簧和调节螺丝等部件组成。

当水压过大时,活塞会受到水压的作用,向上移动,从而通过阀体上的孔洞减小水流的通道面积,降低水压。

当水压过小时,活塞则会被弹簧的作用力向下移动,从而通过阀体上的孔洞增大水流的通道面积,提高水压。

热水器水压调节阀的工作原理可以简单描述为:当水压过高时,阀体上的活塞通过受力向上移动,从而阻碍水流,减小出口压力;当水压过低时,活塞受力向下移动,打开水流通道,增加出口压力。

这种自动调节水流压力的机制能够确保热水器工作时的水压稳定。

值得一提的是,热水器水压调节阀通常还具有一些附加功能,如过滤、减压等。

通过在阀体上安装过滤网,可以过滤掉水中的杂质和颗粒,保证水质的洁净。

而通过调节阀上的调节螺丝,可以进一步
调整阀的灵敏度,以适应不同的水压要求。

总结起来,热水器水压调节阀是一种能够自动调节水流压力的装置,它的工作原理是通过活塞的运动来改变水流通道的面积,从而调节水压。

这种机制能够保证热水器工作时水压的稳定性,让我们在洗浴过程中更加舒适和安心。

在选择和使用热水器水压调节阀时,我们需要根据实际情况合理调节和维护,以确保热水器的正常工作和寿命的延长。

燃气热水器恒温原理

燃气热水器恒温原理

燃气热水器恒温原理
燃气热水器的恒温原理主要是通过控制燃气燃烧和热水出水温度来实现的。

具体原理如下:
1. 点火启动:当需要热水时,用户打开燃气热水器的燃气阀门,在燃气控制器的控制下,点火器点燃燃气,启动燃烧。

2. 燃烧调节:通过燃气控制器对燃气阀门的开关控制,调节燃气进入的量,控制燃烧的强度,从而控制热水产生的温度。

3. 热水循环:当燃烧开始后,燃烧室内的热气会加热热交换管道中的水,使水温升高。

同时,冷水进入热交换管道,被热气加热,进而形成热水。

4. 恒温控制:燃气热水器内设有一个恒温控制装置,它通过感温装置监测热水的温度,并根据用户设定的目标温度进行调节。

当达到设定温度时,燃气控制器会自动控制燃烧强度,使热水的温度保持在恒定状态。

需要注意的是,燃气热水器的恒温原理是通过控制燃烧强度来调节热水温度,因此在使用过程中要确保燃气供应的稳定性和安全性,以免造成热水温度的波动或其他危险情况的发生。

同时,在安装和使用燃气热水器时,需要按照相关规定和说明书进行操作,确保使用安全和正常。

热水器微动开关工作原理

热水器微动开关工作原理

热水器微动开关工作原理
热水器微动开关是一种常用于热水器中的开关装置,用于控制加热元件的工作。

其工作原理如下:
1. 结构组成:热水器微动开关一般由外壳、活动片、触点、弹簧、固定支架等部件组成。

2. 热敏感元件:热水器微动开关内置有一个热敏感元件,通常为一种金属片或双金属片。

热敏感元件的材料具有特殊的热膨胀性质,当受到加热时,其长度或曲率会发生变化。

3. 工作原理:当热水器启动时,加热元件开始工作,产生热量。

这些热量将被传导到热敏感元件中,导致其发生热膨胀。

随着热敏感元件的膨胀,其长度或曲率发生变化,使得与热敏感元件连接的活动片也做出相应变化。

4. 活动片:活动片通常是一个弯曲的金属片,与热敏感元件通过一个机械连接方式相连。

热敏感元件的膨胀使活动片发生位移,从而改变了与它相连的触点的位置。

5. 触点:触点是热水器微动开关中的一个关键部件。

触点通常由两个金属片组成,当触点闭合时,电流可以通过触点流动。

当触点打开时,电流无法通过触点。

6. 弹簧:热水器微动开关中的弹簧通常用于恢复触点的原始位置,并确保触点的闭合和打开。

7. 工作原理总结:当热水器中的水温达到设定值时,加热元件停止加热。

热敏感元件收缩,活动片回到原始位置,使得触点闭合,电路闭合。

当热水器中的水温下降时,加热元件重新开始加热。

热敏感元件膨胀,活动片位移,触点打开,电路断开。

通过这种工作原理,热水器微动开关可以实现智能控制,确保热水器在设定的温度范围内自动加热和停止加热,提高热水器的安全性和节能性。

热水器调节电磁阀原理

热水器调节电磁阀原理

热水器调节电磁阀原理热水器调节电磁阀是一种控制热水供应的元件,它的作用是通过电磁力控制水流的开关,以改变水的流量和温度,从而实现对热水温度的调节。

下面将详细介绍热水器调节电磁阀的原理及其工作流程。

一、热水器调节电磁阀的结构热水器调节电磁阀由电磁铁、截止阀芯、弹簧、阀体和密封垫组成。

电磁铁是整个电磁阀的核心部件,负责产生电磁力控制阀芯的运动。

截止阀芯安装在电磁铁的中心位置,负责控制水流的通断;弹簧用于恢复截止阀芯;阀体和密封垫负责隔离水流,防止漏水。

二、热水器调节电磁阀的工作原理热水器调节电磁阀的工作原理是基于电磁力的基础上的。

当电磁铁中通电时,电磁感应产生一定的磁通量,使得截止阀芯上的铁芯瞬间受到力的作用而发生运动。

当阀芯上的铁芯运动到一定位置时,阀口会与阀体的孔口相对,此时水就可以自由地通过阀体孔口流入热水器。

当电磁铁不通电时,磁通量会消失,阀芯上的铁芯也会因为受到的力的改变而发生反方向的运动,将阀口完全关闭,从而阻止水流通过。

三、热水器调节电磁阀的工作流程热水器调节电磁阀的工作流程可以分为两个阶段:通电状态和断电状态。

下面将详细介绍两个阶段的工作流程。

(一)通电状态当热水器调节电磁阀通电时,电磁铁中会产生磁场,阀芯上的铁芯会受到磁力的作用而向下运动,从而使阀口与阀体的孔口相对,水就可以自由地流入热水器。

由于电磁铁产生的力比弹簧的力大,所以阀芯一直保持开启状态,直到电磁铁停止通电,磁场消失。

(二)断电状态当热水器调节电磁阀停止通电时,电磁铁中产生的磁场消失,阀芯上的铁芯也会受到弹簧的力的作用向上运动,阀芯关闭,阀口和阀体的孔口完全相遇,使得水无法通过,从而断开热水供应。

四、热水器调节电磁阀的优点和应用范围热水器调节电磁阀具有控制水流量、温度,操作简单,可靠性高等优点。

它主要适用于家庭和工业热水供应,热水器调节电磁阀可以有效控制热水的温度,使得热水供应更加稳定、安全、方便。

热水器调节电磁阀在保温系统、空调系统、制冷系统等领域也有广泛的应用。

热水器磁控开关工作原理

热水器磁控开关工作原理

热水器磁控开关工作原理
热水器磁控开关是一种基于磁性原理工作的开关装置,用于控制热水器的加热和停止加热。

工作原理是通过磁性材料在外加磁场的作用下发生磁性反应,从而实现开关的控制。

热水器磁控开关通常由磁铁和磁性材料构成。

具体而言,当热水器需要加热时,外部电路会通电,产生磁场。

这个磁场会使磁铁在一定距离内产生磁力,磁性材料受到磁力的吸引而靠近磁铁。

当磁性材料靠近磁铁后,会触发开关组件的动作,使电路连接,电流通过,从而实现热水器的加热。

而当热水器不需要加热时,外部电路断电,磁场消失。

没有磁场作用时,磁铁不再产生磁力,磁性材料会失去对磁性材料的吸引力,离开磁铁。

当磁性材料离开磁铁后,开关组件会恢复原状,电路断开,电流停止,热水器停止加热。

总之,热水器磁控开关工作原理是通过磁性材料在外加磁场的作用下发生磁性反应,从而实现开关的控制,控制热水器的加热和停止加热。

热水器水流感应开关工作原理

热水器水流感应开关工作原理

热水器水流感应开关工作原理热水器水流感应开关是一种可以自动控制热水器加热的装置,它能够根据水流的情况来判断是否需要加热。

这种开关通常安装在热水器的进水管道上,通过对水流进行监测来控制加热元件的开关。

1. 基本原理热水器水流感应开关的基本原理是利用了液体在管道中流动时所产生的动力学效应。

当热水器工作时,冷水会通过进水管道进入热水器,并经过加热元件进行加热。

当用户打开出水阀门时,加热后的热水会从出水管道流出。

在这个过程中,当有冷水从进水管道流入时,会产生一个由静止到运动的液体质点序列。

这个序列会引起一定程度上的液体压力变化,而压力变化又会导致管道中的液体产生一定程度上的振动。

2. 感应装置为了检测这种液体振动并将其转化为电信号,热水器中通常配备了一个感应装置。

这个感应装置通常由一个振动传感器和一个信号处理器组成。

振动传感器是一种能够将液体振动转化为电信号的装置。

它通常由一个敏感的压力传感器和一个加速度计组成,可以测量液体中的压力变化和振动频率。

信号处理器是用来接收和处理振动传感器输出的电信号的装置。

它通常由一个放大器、一个滤波器和一个比较器组成。

放大器用来放大传感器输出的微弱信号,滤波器用来去除噪声信号,比较器用来判断液体流动是否达到一定程度。

3. 工作过程当用户打开出水阀门时,热水器中的冷水会通过进水管道流入热水器,并经过加热元件进行加热。

在这个过程中,振动传感器会感知到液体流动产生的压力变化和振动频率,并将其转化为电信号。

这个电信号经过放大、滤波和比较等处理后,会被送入控制系统。

控制系统会根据接收到的信号判断液体流动是否达到一定程度,并根据需要控制加热元件的开关。

当液体流动达到一定程度时,控制系统会判断用户需要热水,并打开加热元件的开关,使其开始加热。

当液体流动停止或减少到一定程度时,控制系统会判断用户不再需要热水,并关闭加热元件的开关,以节约能源。

4. 特点与优势热水器水流感应开关具有以下特点和优势:•自动控制:可以根据用户需求自动控制加热元件的开关,无需手动操作。

恒温热水器的工作原理

恒温热水器的工作原理

恒温热水器的工作原理
恒温热水器的工作原理是通过一系列的电子控制和传感器来维持热水的恒温状态。

以下是详细的工作原理:
1. 温度传感器:恒温热水器内部装有一个温度传感器,用于测量热水的实时温度。

该传感器通常位于热水器的水箱或热水管道中。

2. 控制器:热水器配备了一个控制器,该控制器接收温度传感器的信号,并根据实时温度来调节热水器的工作状态。

控制器可通过内部程序进行温度的调节和控制。

3. 加热元件:恒温热水器内部还配备了一个加热元件,通常是一个电热棒或电热管。

当热水温度低于设定的恒温阈值时,控制器会发送信号给加热元件,使其开始工作。

4. 水泵:热水器中的水泵用于将冷水或热水从水箱或管道中抽出,并将其送入加热元件进行加热。

加热后的热水再通过管道输送至使用地点。

5. 温度控制:一旦温度达到设定的恒温阈值,控制器将停止向加热元件发送信号,从而停止加热。

当热水温度下降时,控制器将重新启动加热元件,以维持热水的恒温状态。

6. 安全保护:恒温热水器还配备了一些安全保护装置,如过温保护器和漏电保护器。

这些装置能够监测热水器的工作状态,并在出现异常情况时自动断开电源,以避免意外事故的发生。

通过以上的工作原理,恒温热水器能够持续地监测并调节热水的温度,确保用户获得持续供应的恒温热水。
