电容柜产品描述 ()
电容补偿柜配置的计算方法(一)
电容补偿柜配置的计算方法(一)电容补偿柜配置的计算方法介绍电容补偿柜是一种用来改善电力系统功率因数的设备，通过定量配置电容器来实现电力系统功率因数的补偿。
本文将介绍几种电容补偿柜配置的计算方法。
1. 功率因数计算法单台电容柜计算•确定电容柜的额定容量（以千伏安（kVA）为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))–无功功率：电容柜前的负荷无功功率–θ0：电容柜容量为0时的功率因数对应的角度–θn：电容柜容量为满额定容量时的功率因数对应的角度–θD：电容柜容量为额定容量D时的功率因数对应的角度多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：每台电容器容量 = （无功功率 ×（tg(θ0) - tg(θn)) / ((k - 1) × (tg(θD) -tg(θn)) - tg(θ0) + tg(θn)）–k：电容柜的台数2. 容量计算法单台电容柜计算•确定电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：每台电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压3. 实例演算•以一个电容柜的额定容量为50kVA为例•目标功率因数为•计算出电容器的容量为：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))•假设无功功率为40kvar，θ0为，θD为，θn为•进行计算，得到电容器容量为：电容器容量 = 40 ×（tg() - tg()) / (tg() - tg()) =结论本文介绍了电容补偿柜配置的两种常见计算方法：功率因数计算法和容量计算法。
低压电容器柜技术规范..
低压电容器柜技术规范目录1 规范性引用文件 (1)2 技术参数和性能要求 (1)3 标准技术参数 (6)4 使用环境条件表 (8)5 试验 (8)低压电容器柜技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 14048.1 低压开关设备和控制设备第1部分：总则GB 14048.2 低压开关设备和控制设备第2部分：断路器GB 4208 外壳防护等级（IP代码）GB 50150 电气装置安装工程电气设备交接试验标准GB5585.2 电工用铜、铝及其母线第二部分：铜母线GB/T 16935.1 低压系统内设备的绝缘配合GB/T 15576 低压成套无功功率补偿装置GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB/T2681 电工成套装置中的导线颜色GB/T 15291 半导体器件第6部分晶闸管GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.4 半导体变流器包括直接直流变流器的半导体•自换相变流器GB/T 13422 半导体电力变流器电气试验方法GB/T 17626.2 静电放电抗扰度试验GB/T 17626.3 射频电磁场辐射抗扰度试验GB/T 17626.4 电快速瞬变脉冲群抗扰度试验GB/T 17626.5 浪涌（冲击）抗扰度试验GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则DL/T 781 电力用高频开关整流模块DL/T1053 电能质量技术监督规程DL/T 597 低压无功补偿控制器订货技术条件DL/T 842 低压并联电容器装置使用技术条件JB5877 低压固定封闭式成套开关设备JB7113 低压并联电容器装置IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则国家电网生(2009)133号《国家电网公司电力系统电压质量和无功电力管理规定》国家电网科(2008)1282号《国家电网公司电力系统无功补偿配置技术原则》2 技术参数和性能要求2.1 低压电容器柜技术参数2.1.1 低压电容器柜技术参数见技术规范专用部分的技术参数特性表。
低压电容补偿柜电气设计回路元器件选型和装配工艺
低压电容补偿柜电气设计回路元器件选型和装配工艺一、柜内元器件介绍及分类1、低压电器:是指在500V以下的供配电系统中对电能的生产、输送、分配与应用起转换、控制、保护与调节等作用的电器。
2、低压配电电器的分类与用途。
1)刀熔开关：用于线路和设备的短路或过载保护，作为不频繁地手动接通和分断交流电路用。
2)刀开关：作为不频繁地手动接通和分断交流电路或作隔离开关用。
3)断路器：用于线路的过载、短路或欠压保护，也可用于不频繁操作的电器。
4)熔断器：用于线路和设备的短路或过载保护。
5)动态补偿调节器：半导体电子开关，用于电容器组的接入或断开电网的智能开关器件。
具有零电流投入，浪涌电流小，过、欠压保护、缺相保护、空载保护、自诊断故障保护等功能。
与普通交流接触器相比，能耗低，能有效地保护电容器和大大减少浪涌电流对电网的冲击。
6)动态补偿控制器：用于电容器组的控制和保护，能控制多组动态补偿调节器的投入和切出。
能记录和储存对电网实时监测数据和电容器组投入和切出的数据。
具有高低压保护，报警，循环投切和优化投切等功能。
7)电容器：用于通过动态补偿控制器对电网的实时监控，在电网的无功功率超过设定的范围时，通过动态补偿调节器接入电网或断开和电网的连接。
提高电网的功率因数，达到减少电网无功损耗，提高电网运行效率，节约电能的目的。
二、操作工艺1、工艺流程：安装过程原则上先主电路,后辅助电路,自上而下。
2、安装和选用方法。
1）刀开关的选用和安装。
a)刀开关的额定电压不小于线路的额定电压；额定电流不小于线路的计算负载电流；极限通断能力不小于线路中最大的短路电流。
b)为防止分断时喷弧造短路，应将与自动开关连接的母线在200毫米以内包以绝缘布，同时在喷弧方向一定距离内不得有其它零件。
c)将前盖按原样固定在开关上，进线端相间有隔弧板的必须按规定装上。
2）、动态补偿调节器的选用和安装。
a)动态补偿调节器的选用应按电容容量大小和规格确定。
动态补偿调节器选用规则(表2)所连接电容器容量/Kvar选用动态补偿调节器≤15KarLTSC-15-S20KarLTSC-20-S30KarLTSC-30-S40KarLTSC-40-Sb)按布置图将动态补偿调节器安装孔眼对准柜体柜架上的固定孔眼，然后用螺栓和弹簧垫片固定，安装须端正不歪斜，并可靠接地。
电容柜例行确认检验记录
认证标准要求
①机械操作元件、联锁、锁扣等部件应有效 ②导线和电缆的布臵应正确，母线平整光滑、无毛 刺、断裂 ③电器安装应正确，主辅电器接线与接线图和技术 数据相符，导线截面、颜色、标志及相序应符合规 定要求 ④防护等级应为：IP30，用Φ2.5mm 的钢丝，施加 适当的力不能进入壳内 ⑤电气间隙：≥10mm 爬电距离：≥14mm ⑥是否有防雷保护装臵 ⑦螺钉连接应接触良好，应有主接地点和接地标志 ⑧标志完整，并与技术资料和成套设备相符。 ⑨通电操作试验：检查装臵的内部接线正确无误 后，在辅助电路分别通以额定电压的 85%、110%， 各操作 5 次， 电器元件的动作显示均应符合相应要 求，且各操作器件动作灵活 ⑩机械操作试验：对手动操作部件操作 5 次，其结 构动作应可靠、正常、联锁机构符合要求 拆除电容器,将电容器投切开关闭合,施加到装臵 的电压 1.1-1.2 倍额定电压时，应在 1min 内电容 器投切开关全部断开.。 用至少 500V 的绝缘电阻测量仪测量，电路与裸露 导电部件之间，每条电路对地的绝缘电阻 ≥1000Ω/V A/B/C-外壳 2500V/1s，无击穿和放电，泄漏电流≤100mA。 A-B；A-C；B-C 2500V/1s，无击穿和放电，泄漏电流 ≤100mA。 未连接电路上的所有控制和辅助电路与地之间，2500V/1s，无 击穿和放电，泄漏电流 ≤100mA。 （ （
Q/RF-RF05-02
确认检验记录
低压无功功率补偿柜
产 品 名 称 产 品 编 号 试验项目 一、连接线、通 电操作 （检查成 套设备， 包括查 线， 必要时进行 通电操作试验）
型号/规格 执
认证标准要求
GGJ,
QC=
Kvar ,
Ue=380V
行

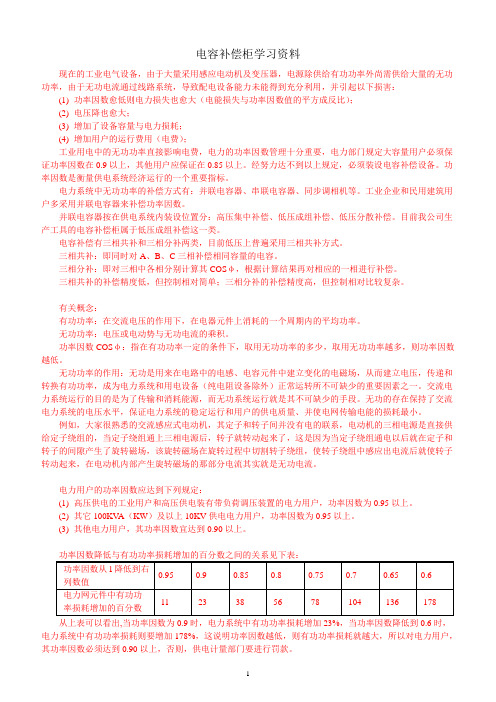

(电容补偿柜)学习资料
电容补偿柜学习资料现在的工业电气设备，由于大量采用感应电动机及变压器，电源除供给有功功率外尚需供给大量的无功功率，由于无功电流通过线路系统，导致配电设备能力未能得到充分利用，并引起以下损害：(1)功率因数愈低则电力损失也愈大（电能损失与功率因数值的平方成反比）；(2)电压降也愈大；(3)增加了设备容量与电力损耗；(4)增加用户的运行费用（电费）；工业用电中的无功功率直接影响电费，电力的功率因数管理十分重要，电力部门规定大容量用户必须保证功率因数在0.9以上，其他用户应保证在0.85以上。
经努力达不到以上规定，必须装设电容补偿设备。
功率因数是衡量供电系统经济运行的一个重要指标。
电力系统中无功功率的补偿方式有：并联电容器、串联电容器、同步调相机等。
工业企业和民用建筑用户多采用并联电容器来补偿功率因数。
并联电容器按在供电系统内装设位置分：高压集中补偿、低压成组补偿、低压分散补偿。
目前我公司生产工具的电容补偿柜属于低压成组补偿这一类。
电容补偿有三相共补和三相分补两类，目前低压上普遍采用三相共补方式。
三相共补：即同时对A、B、C三相补偿相同容量的电容。
三相分补：即对三相中各相分别计算其COSφ，根据计算结果再对相应的一相进行补偿。
三相共补的补偿精度低，但控制相对简单；三相分补的补偿精度高，但控制相对比较复杂。
有关概念：有功功率：在交流电压的作用下，在电器元件上消耗的一个周期内的平均功率。
无功功率：电压或电动势与无功电流的乘积。
功率因数COSφ：指在有功功率一定的条件下，取用无功功率的多少，取用无功功率越多，则功率因数越低。
无功功率的作用：无功是用来在电路中的电感、电容元件中建立变化的电磁场，从而建立电压，传递和转换有功功率，成为电力系统和用电设备（纯电阻设备除外）正常运转所不可缺少的重要因素之一。
交流电力系统运行的目的是为了传输和消耗能源，而无功系统运行就是其不可缺少的手段。
无功的存在保持了交流电力系统的电压水平，保证电力系统的稳定运行和用户的供电质量、并使电网传输电能的损耗最小。
电气技术协议补偿电容柜技术协议书7篇
电气技术协议补偿电容柜技术协议书7篇篇1甲方（需方）：XXX公司乙方（供方）：XXX公司根据《中华人民共和国合同法》的规定，甲、乙双方本着互惠互利、共同发展的原则，就甲方所需补偿电容柜的供货及服务达成如下协议，以资共同遵守。
一、产品名称、型号、规格及数量补偿电容柜，型号：XXXX，规格：XXXX，数量：XX台。
二、产品技术要求及说明1. 乙方提供的补偿电容柜必须符合国家相关标准及行业标准。
2. 乙方提供的补偿电容柜必须具备完善的保护功能，包括过流、过压、欠压、过热等保护功能。
3. 乙方提供的补偿电容柜必须具备自动检测故障功能，并能显示故障类型及代码。
4. 乙方提供的补偿电容柜必须具备远程监控功能，可通过网络或手机远程监控和控制。
5. 乙方提供的补偿电容柜必须具备高可靠性、高稳定性和低维护性。
三、供货范围及价格1. 乙方负责提供补偿电容柜的设计、制造、安装、调试及售后服务。
2. 甲方负责提供补偿电容柜的安装场地和电源，并承担相关费用。
3. 乙方提供的补偿电容柜价格为：XXXX元/台（含税价）。
4. 甲方需购买XX台补偿电容柜，总价为：XXXX元。
四、付款方式及期限1. 甲方需在合同签订后支付乙方XX%的预付款。
2. 乙方在收到预付款后开始生产补偿电容柜，生产完成后交付甲方，甲方支付乙方剩余XX%的货款。
3. 甲方需在合同签订后XX个工作日内支付预付款，否则视为违约。
4. 乙方需在收到预付款后XX个工作日内交付补偿电容柜，否则视为违约。
五、违约责任1. 甲方如未按照合同约定支付预付款或未按时支付剩余货款，甲方需承担违约责任，并支付违约金。
违约金按合同总金额的XX%计算。
2. 乙方如未按照合同约定交付补偿电容柜或交付的产品不符合合同约定，乙方需承担违约责任，并支付违约金。
违约金按合同总金额的XX%计算。
3. 双方在履行合同过程中如发生其他违约行为，可根据《中华人民共和国合同法》的相关规定承担违约责任。
电容柜选型方案
电容柜选型方案1. 简介电容柜是一种用于存储和释放电能的设备，广泛应用于电力系统中的电力传输、配电和工业自动化等领域。
电容柜能够提供短期高能量输出，满足电力系统在瞬时峰值负载需求时的稳定性和可靠性要求。
本文将介绍电容柜的选型方案，以帮助用户选择合适的电容柜。
2. 电容柜选型要点在选型电容柜时，需要考虑以下要点：2.1 电容柜的额定电压电容柜的额定电压是指电容柜能够安全运行的电压范围。
用户在选型时需根据实际应用场景确定合适的额定电压。
过高的电压可能损坏电容柜，而过低的电压可能导致电容柜无法正常工作。
2.2 电容柜的额定容量电容柜的额定容量是指电容柜能够存储和释放的电能大小。
用户在选型时需根据负载需求确定合适的额定容量。
过小的容量可能无法满足负载的需求，而过大的容量则会增加成本和占用空间。
2.3 电容柜的额定频率电容柜的额定频率是指电容柜能够工作的频率范围。
用户在选型时需根据实际应用的频率确定合适的额定频率。
过高或过低的频率可能影响电容柜的性能。
2.4 电容柜的耐用性和可靠性选型电容柜时，需考虑电容柜的耐久性和可靠性。
耐久性主要指电容柜在长期使用过程中的稳定性和寿命，而可靠性则是指电容柜在短期峰值负载下的性能表现。
用户可以通过查看产品规格和用户评价等方式评估电容柜的耐用性和可靠性。
3. 电容柜选型流程选型电容柜的一般流程如下：3.1 确定负载需求首先，用户需要明确所需负载的电压和容量要求。
根据实际情况确定负载需求，包括额定电压和额定容量。
3.2 分析电力系统参数接下来，用户需要分析电力系统的参数，包括电压等级、频率、功率因数等。
这些参数可以帮助用户确定电容柜的额定电压和额定容量。
3.3 选择合适的电容柜型号根据负载需求和电力系统参数，用户可以选择合适的电容柜型号。
在选择型号时，需要考虑电容柜的额定电压、额定容量和额定频率等因素。
3.4 评估电容柜的耐用性和可靠性最后，用户需要评估所选电容柜的耐用性和可靠性。
自愈式低压并联电容器使用说明书
自愈式低压并联电容器使用说明书苏州工业园区苏容电气有限公司2022年3月一、概述本说明书适用于供50Hz或60Hz交流电力系统提高功率因数用的自愈式低电压并联电容器。
1.自愈式低压并联电容器内部由数个单独的元件经适当的电气连接而成，元件采用聚丙烯金属化薄膜为介质。
2.产品采用密闭的铁质或铝质外壳作封装，在上部有引出接线端子及接地柱。
3.产品内部设有过压力保护装置，当内部元件发生故障时会产生气体，使内部压力增大，当超过规定压力时压力保护装置动作，自动切断电源，确保用电安全。
4.本产品内部填充电容专用微晶蜡或软性树脂，常温下为固态。
二、型号说明三、技术参数1. 海拔高度不超过2000米。
2. 使用周围环境温度-25℃~55℃。
3. 容量值范围-5%~+10%4. 损耗值tag(δ)%：20℃时＜0.1%5. 绝缘性能：极对外壳3000V 或2倍UN+2000V 10S6. 耐压性能：极间额定电压×2.15倍10S7. 保护特性：内置压力保护装置保护8. 放电特性：内置放电电阻，切离电源1分钟，放电至50V以下9. 本产品符合GB/T 12747《标称电压1000V及以下交流电力系统用自愈式并联电容器》技术要求。
表一四、产品尺寸及重量常规产品详细信息扫描下方二维码进入我司公众号查看《附件1：常规方形自愈式低压并联电容器尺寸及重量》、《附件2：常规圆柱形低压自愈式并联电容器尺寸及重量》，非标产品咨询我司业务员确认。
五、接线示意图1.方形电容器接线示意图：2.圆柱形电容器接线示意图：六、运行及保护1.每台电容器前端必须配有单台熔断器保护。
2.电容柜体须配有进风口及散热风扇，确保电容柜内通风散热。
3.在有谐波场合须在电容器前端配套电抗器，避免谐波对电容器造成寿命影响。
4.电容器投切时有很大的浪涌电流，会对电容器本身及电网造成冲击，建议选用复合开关或可控硅投切开关作通断投切。
5.电容器运行时应在防雨、雪、潮湿的房间内，室内不许有腐蚀性气体、尘埃和蒸汽。
高压无功补偿电容柜技术规范
第一标段10kV中置式高压开关柜技术规范b. 安装地点安装地点：户内。
三、系统概况和运行条件3.1 系统概况a. 系统电压最高电压：12 kV额定电压：10kVb. 系统额定频率：50Hzc. 系统中性点接地方式：中性点不接地系统3.2运行条件a.气象资料主要气象要素如下：海拔高度1220m(黄海高程)历年平均气温8.2 ℃历年极端最高气温+40 ℃历年极端最低气温-30 ℃历年最高日降雨量81.0 mm多年平均年降雨量183.3 mm年最多雷暴日数24 天多年平均雷暴日数43.3 天b.地震烈度地震烈度为8度。
c.其他使用条件：污秽等级：III级。
四.技术要求4.1引用标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
所有标准都会被修订，使用本规范书的各方应探讨使用下列标准最新版本的可能性。
GB3906-91 《3~35KV交流金属封闭开关设备》GB311.1-1997 《高压输变电设备的绝缘配合》GB763 《交流高压电器在长期工作中的发热》GB1984-1989 《交流高压断路器》GB2706 《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB11022 《高压开关设备通用技术条件》DL/T404-1997 《户内交流高压开关柜订货技术条件》GB50060-92 《3~110kV高压配电装置设计规范》DL403-91 《10~35KV户内高压真空断路器的订货技术条件》9、高压无功补偿电容柜a.执行标准：JB7111-1993《高压并联电容装置》JB/T8958-1999《自愈式高压并联电容器》GB/T11024.1-2001《标准电压1KV以上交流电力系统用并联电容器》GB/50227-95《并联电容器装置设计规范》b.使用环境条件海拔高度小于1230m周围空气温度最高40℃最低-20℃最大日温差25℃最大风速40m/s履冰厚度5mm日照0.1W/cm2安装位置户内c.设备名称及数量设备名称：10kV柜式无功自动补偿成套装置d. 设备概况及技术要求A.设备概况每套设备总容量为900kVar; 数量：两台，（每个回路一台）均由陕西宝光集团或西安西电电力电容器有限公司成套提供。
低压电容柜定期确认检验报告
绝缘电阻（MΩ）
主电路带电部件与地（框架）之间
≥0.4
主电路各相之间
≥0.4
主电路与同它不直接连接的辅助电路之间
≥0.4
辅助电路与地（框架）之间
≥0.4
5
介电强度验证
在下列部位进行1min工频耐压试验，试验过程中无击穿、放电或电压突然下降现象
施压部位
施加电压
主电路带电部件与地（框架）之间
2500V
主回路相与相之间
2500V
带电部件与用金属箔裹缠的绝缘操作手柄之间
3750V
主电路与同它不直接连接的辅助电路之间
2000V
辅助电路与地（框架）之间
1500V
文件编号
低压柜定期确认检验报告
文件版本
共3页
第3页
产品名称
型号规格
合同号
项目名称
额定电压
产品编号
序号
检查项目
检验要求
检查结果
分项判断
6
保护电路连续性
文件编号
低压电容补偿柜定期确认检验报告
文件版本
共3页
第1页
项目名称
额定电压
合同号
产品型号
额定电流
产品编号
序号
检查项目
检验要求
检查结果
分项判断
1
一般检查
1）
元器件的参数（额定电压、额定电流、分合能力、短路强度等）应满足额定参数的要求
2）
元器件应有生产许可证的必须选用取得生产许可证的产品；强制认证产品必须有认证标志；非强制认证产品应选用符合企业标准并经型式试验合格的产品
型号规格
合同号
项目名称
额定电压Leabharlann 产品编号序号检查项目
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电容柜 DR
样品描述及说明
样 品 描 述 及 说 明
1. 产品构成的描述及结构特点（结构概要说明）：
1).产品型号及名称：DR 低压电容柜
2).提供图纸及编号：
试样总装配图：
试样电气原理图：
3).主要结构数据：
3.1开关电器及元件（元件明细表）：
序号
元/部件名称 元/部件材料名称 型号规格/牌号 制造商（生产厂）
1. 熔断器组合电器 熔断器组合电器 HR3-600A/32
2. 电流表 电流表 42L6-600/5A
3. 电压表 电压表 42L6-0～450V
4. 万能转换开关 万能转换开关 LW5D-YH3/3
5. 电流互感器 电流互感器 LMKJ-600/5A
6. 熔断器 熔断器 RT28-63/16
7. 交流接触器 交流接触器
CJX4-6021/kd
8. 无功功率自动补偿控制器 无功功率自动补偿控制器 JKF-16
9. 电容器 电容器 BSMJ0.4-30-3
BSMJ0.4-10-1
10. 壳体 壳体
3.2母线与绝缘导线（型号规格、材料名称及牌号、生产厂）：
序号
元/部件名称 元/部件材料名称 型号规格/牌号 制造商（生产厂）
1. 主母排
铜排 TMY-10㎜×100㎜
2. 配电母排
TMY-6㎜×60㎜
3. N排
TMY-4㎜×40㎜
4. PE排
TMY-5㎜×50㎜
5. 绝缘导线 聚氯乙烯绝缘导线 BV 、 BVR 1.5 ㎜
²、2.5㎜²、10㎜²
青岛华青电缆有限公司
3.3绝缘支撑件、绝缘夹板、母线框及有关连接件（规格、材料名称及牌号、生产厂）：
序号
元/部件名称 元/部件材料名称 型号规格/牌号 制造商（生产厂）
1. 绝缘支撑件
绝缘子系列
M10 50*50
浙江海坦机电科技有限公司
母线夹板系列
`ZMJ
样 品 描 述 及 说 明
3.4送样样机结构特点：
样机结构特点描述：
1、DR低压电容柜采用通用柜的形式，框架采用8MF冷弯型钢/C型材局部焊接或拼装而成，采用
20mm/25mm安装模数，通用系数高，一般不会因更换元器件而造成制造和安装方面的困难。
2、为了进一步提高电路的动稳定能力，DR柜的母线支撑采用专用的组合式母线夹和绝缘支撑件。
母线夹有高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好。结构独特，只需调整积
木式间块，即可方便的组合成单母线或双母线夹。
3、装有电器元件的仪表门用多股铜导线与柜架相连，柜内的安装件与柜架间用滚花螺栓相连，构成完整
的接地保护系统。
4、柜内采用镀锡主母线，可以安装在柜内顶部前端或后端。同时柜体顶部盖板在需要时可以拆除，便于
现场主母线的调整和装配。
5、DR柜充分考虑到柜体运行中的散热问题，在柜体上下两端均有不同数量的散热槽孔，当元件发热时
热量上升，通过槽孔排出，而冷空气不断由下部槽孔充进柜内，使柜内自下而上形成一条自然通风道，
达到散热目的。
样机操作方式：正面手动/电动操作
样机安装方式：户内不靠墙固定安装
样机接线方式：固定接线
样机外形尺寸：
柜宽 1000 mm 柜高 2200mm 柜深 600mm
保护接地措施： PE排置于柜体底部，柜内的安装件与框架间用螺栓相连，整柜构成完整的接地保护。
回路。
接地母线尺寸： 截面积为50mm*5mm的铜母线
防 腐 蚀：外柜架静电喷塑处理，内部安装撑镀锌处理
母线绝缘支撑件之间最大距离：930mm
样 品 描 述 及 说 明
2. 主要技术参数：
额定工作电压： AC400V/230V
额定绝缘电压： AC660V
额定冲击耐受电压：8KV
过电压类别：Ⅰ□、 Ⅱ□、 Ⅲ□、 Ⅳ■
材料组别： IIIa
污染等级： 3
电气间隙： ≥ 10mm
爬电距离： ≥ 14mm
补偿容量： 360 kvar
动态响应时间： /
主母线额定电流、额定短时耐受电流和额定峰值耐受电流： 600 A、 15kA/30 kA
主开关额定电流及分断能力：600 A、/
主开关的极限短路分断和运行短路分断能力： —
补偿支路数： 14
使用安装场所：户内■ 户外□
每个输出回路电容器容量： 1-11支路：30kvar 12-14支路：10kvar
每个输出回路的额定电流： 43.3A
外壳防护等级： IP 30
抑制谐波或滤波功能：有□、无■
缺相保护功能：有□、无■
触电保护类别：Ⅰ■、 Ⅱ□、 Ⅲ□
补偿相数（方式）：三相补偿□，单相补偿□，三相补偿和单相补偿相结合■
控制投切电容器的元件类型：机电开关（例：接触器）投切■，半导体电子开关投切□，
复合开关（半导体电子开关和机电开关并联的组合体）投切□
样 品 描 述 及 说 明
3.系列的描述和型号的解释：
3.1 产品系列描述：
a）本单元系列额定电流等级有：500A、400A、315A、250A、200A、160A、100A ；
b）本单元系列补偿容量为：300~60kvar；
c）本单元主母线额定短路耐受强度为： 15 kA/30kA
d）本单元系列的短路耐受强度验证，开关柜结构形式与送试样品相同
e) 本单元系列主进线开关类型：刀开关、塑壳断路器、负荷隔离开关、刀熔开关
f) 主母线截面根据进线电流按下表选取：
电流等级
母排/绝缘导线规格
绝缘支撑件规格
绝缘支撑件之间的
最大距离（mm）
外形尺寸（mm）
3.2 型号解释：
DR
低压电容柜
4.特殊结构说明（如有需要）：
无
样 品 描 述 及 说 明
5.产品认证情况：
无
6. 安全件一览表：
序号 元件名称 材料名称 型号规格/牌号 制造商（生产厂）
1.
隔离开关及熔断器组合电器 隔离开关及熔断
器组合电器
HH15、QSA、HR3、HR5、HD13、系
列
浙江正泰电器股份有限公司、
人民电器集团有限公司、
德力西电气有限公司、
XMG0系列 厦门宏美电子有限公司
OETL、OT系列 ABB Oy,Low Voltage Products
OS系列 ABB新会低压开关有限公司
NS，INS系列 上海施耐德控制电器有限公司
WG系列 施耐德万高（天津）电气设备有限公司
2. 断路器 小型断路器
DZ NB系列 浙江正泰电器股份有限公司
DZ、CDB系列 德力西电气有限公司
S系列 ABB新会低压开关有限公司
TL系列 TCL低压电器(无锡)有限公司
XMBO系列 厦门宏美电子有限公司
C系列 施耐德电气低压（天津）有限公司
3. 投切元件 交流接触器
CJX4系列 天水二一三电器有限公司
CJ19、CJX、CJ20、NC系列 浙江正泰电器股份有限公司
RMK系列 上海电器股份有限公司人民电器厂
CDC9系列 德力西电气有限公司
UA系列 ABB新会低压开关有限公司
4. 热继电器 热继电器
JR36、JRS系列
浙江正泰电器股份有限公司
德力西电气有限公司
T系列 上海电器股份有限公司人民电器厂
5. 熔断器 熔断器 NT、RT系列
浙江正泰电器股份有限公司
德力西电气有限公司
6.
无功功率自动补偿控制器 无功功率自动补
偿控制器
JKW系列 浙江华星电气科技公司
JKL系列 温州威斯康工业有限公司
RVC系列 ABB n.v. Power Quality Products
7. 限流电抗器 限流电抗器 XD1系列 浙江正泰电器股份有限公司
8. 母排 铜排 TMY系列
青岛升平电气有限公司
青岛勇新铜业有限公司
青岛中平原铜业有限公司
青岛创佳铜业有限公司
9. 绝缘导线 聚氯乙烯 绝缘导线 BVR、BV系列
青岛劲松电缆有限公司
青岛华青电缆有限公司
10. 绝缘支撑件 绝缘子 DMC、SM、MNS系列 浙江海坦机电科技有限公司
母线夹 ZMJ、PMJ、 LMJ1系列
11. 电容器 电容器 BZMJ CLMD系列
浙江正泰电器股份有限公司、
人民电器集团有限公司、
德力西集团有限公司、
ABB集团
12. 壳体 山东寿光巨能电气有限公司 衢州万电设备有限公司
青岛建发电气设备有限公司
注：安全件如涉及一个以上的制造商（生产厂），则填在第一位的制造商（生产厂）为型式试验样品提供安全
件的制造商（生产厂）。
