Elspec动态电容柜介绍
高压电容补偿柜的工作原理
高压电容补偿柜：功率因数优化的必备设备
在电力系统运行过程中，电源供电装置的功率因数会受到诸如负
载变化、变压器接线方式等因素的影响，从而导致电网的功率因数偏低。
而高压电容补偿柜则是一种常见的用于提高电网功率因数的设备。
高压电容补偿柜的工作原理是利用其内部的电容器来补偿电网负
载产生的电感效应，并使电网的功率因数趋近于1。
具体地，补偿柜内部的电容器将带有感性负载的电路中的无功电能转化为有功电能，并
通过电网输送出去。
这样不仅可以提高电网的功率因数，降低系统的
电能损耗，还能减小电网的电流波动和谐波干扰，提高电能的使用效率。
高压电容补偿柜通常由补偿控制器、电容器组、断路器、电抗器、集中控制系统等组成。
其中，补偿控制器是补偿柜的主要控制部分，
它能够对补偿柜的补偿能力进行动态监测和控制，实现自动化的补偿
控制。
电容器组则是补偿柜的核心部分，其电容量及其数量直接决定
了补偿柜的功率因数补偿能力，常见的电容器组为并联结构。
断路器
和电抗器等辅助设备则用于保护和限制补偿柜的故障扩散，从而保证
补偿装置的安全性和稳定性。
需要注意的是，高压电容补偿柜内部的电容器会因为工作温度的
变化而发生渗漏，还会引起电容器可能出现短路、击穿等故障。
因此，
在补偿柜的选择和使用过程中，需要综合考虑补偿装置的技术性能、可靠性、安全性等多个因素，保证电网的运行安全和稳定。
总之，高压电容补偿柜作为实现电网功率因数优化的必备设备，凭借其高效、精准的功率因数补偿能力，正在逐步受到电力系统管理者的重视，成为未来电网发展的重要组成部分。
电容柜的作用
电容柜的作用电容柜是一种用于储存和释放电能的电气设备。
它由一系列连接并排列的电容器组成，可以存储电荷并在需要时释放给电路供电。
电容柜主要的作用是满足电路对瞬态电能的需求。
在许多电器设备中，需要瞬间获取大量的电能，如电动机和电磁阀等设备。
而电网供电是有限的，无法在一瞬间提供如此大的电能。
这就需要电容柜作为储能设备，将电网的电能储存起来，并在需要时快速释放给电器设备使用。
具体来说，电容柜的作用如下：1. 提供瞬间功率：电容柜具有储能和释能的能力，当电器设备需要瞬间大量的电能时，电容柜可以迅速释放储存的电荷，为电器设备提供所需的短暂功率，保证设备的正常运行。
2. 补偿电力负载：在电网负载波动较大时，电容柜可以通过储存和释放电荷来平衡电网负载。
当电网负载过重时，电容柜会释放储存的电荷以补充电网供电，从而减轻电网的负载压力。
而当电网负载较轻时，电容柜则会储存电荷，以便在电网负载增加时快速释放。
3. 提高电能质量：电容柜可以提高电能质量，主要通过两个方面来实现。
首先，电容柜可以增加电能的稳定性，提供稳定的电压和电流输出。
其次，电容柜可以减少电网的电压波动和电流谐波，提高电能的纯度和稳定性。
4. 提高电路功率因数：电容柜可以补偿电路的无功功率，提高电路的功率因数。
在电网中，有一部分电能是无功功率，它对电路的实际功率没有直接作用，但却会增大电路的电流，降低电网的效率。
而电容柜可以通过储存和释放电荷来补偿无功功率，提高电路的功率因数，降低电网负荷。
总而言之，电容柜作为一种储能和释能设备，具有满足瞬态电能需求、补偿电力负载、提高电能质量和提高电路功率因数的作用。
它不仅为电器设备提供了稳定可靠的电能供应，也提高了电网的运行效率和稳定性。
电容补偿柜原理
电容补偿柜原理
补偿柜作用是：电流超前电压九十度，利用电容器的并联来提升线路电压，降低无功损耗。
电容柜的开：开启时应先检查各开关、断路器是否闭合，然后把柜门关上、门把扭在闭合位置，确认无误，将刀开关闭合。
停时顺序是：将无功功率控制器设置为手动运行，利用手动下翻键，把电容器顺序全部退出，然后再将刀开关拉开，严禁带负荷拉开刀闸，以防发生电弧事故。
朋友，电容补偿柜里面全部是补偿电容和接触器等，也就是说它是采用电容的移相原理来补偿设备产生的无功损耗的。
一般停电或者送电不用操作，它可以随总电源的开启和关闭并列运行的。
一般只要注意随时检查里面电容有没有漏液或者发出异响等不正常情况就可以了。
电容补偿柜是利用电容的容抗来补偿电感负载的感抗。
减少无功电流，达到节能的效果。
利用功率因数表观察，通过投切电容的数量，功率因数达到或接近1 时，电容柜正常。
如何计算无功补偿电容柜所需要多大的电容器
无功补偿电容容量为变压器容量的1/3 ,单位千伏安法KVAR,如变压器为200KVA 补偿电容容量为60-80KVAR.
用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。
电容柜工作原理用电设备除电阻性负载外，大部分用电设备均属感性。
静止无功发生器（SVG）在低压系统的应用
静止无功发生器（SVG ）在低压系统的应用摘要：我公司大量的大功率电机及整流负载，同时冲击性负载及变频设备（整流变频单元的存在）会导致无功变化快和电压波动大，从而导致功率因数较低，无功变化较快，对 3150kVA 配变系统的功率情况、谐波电流及畸变率进行详细的测量并改造。
关键词：静止无功发生器（SVG）；功率因数；电能质量；1.我公司配电系统运行现状及问题2016年我公司新建制酸项目，主变采用S11-3150-10/0.4一台，传统电容器补偿； 2017年年底投运，经半年试运，我们发现系统功率因数不达标，受到电业部门罚款，部分设备偶尔不明原因停车，部分电机额定电流的情况下温升过高现象等；2、现场测试方案及结果根据出现的问题，我们对整个供电系统进行了梳理，发现系统中存在较大功率电解整流器件，部分较大功率电机生产负荷变动较大，经过分析，我们认为可能是系统功率因数不稳及电能质量存在问题，决定外委对公司3150kVA低压配电系统进行电能质量测试。
2.1详细测试方案测试对象： 3150kVA变压器低压侧出线电压和采样电流；测试工具：elspec G4000 电能质量监测仪、笔记本电脑；测试内容：电压、电流、有功容量、无功容量、功率因数、谐波电压、谐波电流、谐波畸变率、三相不平衡等相关的电能质量参数；2.2存在问题汇总3.4.1根据数据分析系统的功率因数非常低，且短时间无功变化非常大，最低低至 0.2，最高0.5，大部分为感性无功及冲击性负载，有一小部分容性无功存在，传统无功补偿不能满足补偿要求，需要进行新型补偿方式治理。
3.4.2根据数据可以看到在测试时间阶段总的电流畸变率为4.7%左右，电压畸变率为6.7%左右，超过国标要求，对供配电系统的安全稳定运行存在危险隐患。
2.3解决方案采用静止无功发生器（SVG）进行无功补偿，解决传统电容柜无法补偿感性无功的问题；传统LC无功补偿只能补偿容性无功，响应速度慢，且不能解决其他电能质量问题。
EQ不平衡系统——焊接

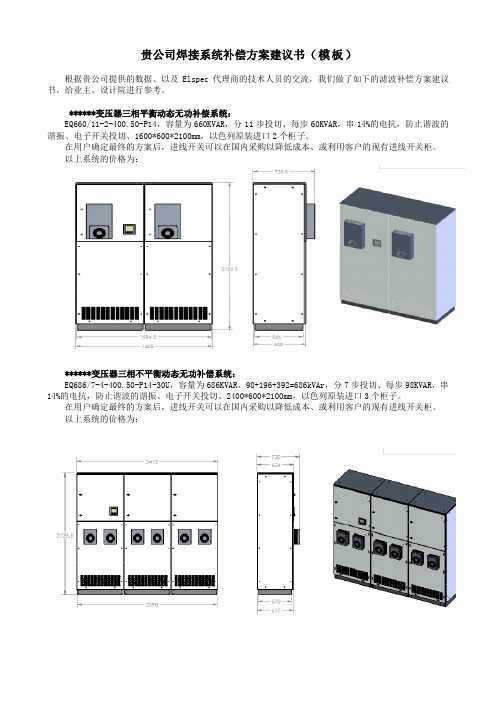

贵公司焊接系统补偿方案建议书（模板）根据贵公司提供的数据、以及Elspec代理商的技术人员的交流，我们做了如下的滤波补偿方案建议书，给业主、设计院进行参考。
******变压器三相平衡动态无功补偿系统：EQ660/11-2-400.50-P14，容量为660KVAR，分11步投切、每步60KVAR，串14%的电抗，防止谐波的谐振、电子开关投切、1600*600*2100mm，以色列原装进口2个柜子。
在用户确定最终的方案后，进线开关可以在国内采购以降低成本、或利用客户的现有进线开关柜。
以上系统的价格为：******变压器三相不平衡动态无功补偿系统：EQ686/7-4-400.50-P14-30U，容量为686KVAR、98+196+392=686kVAr，分7步投切、每步98KVAR，串14%的电抗，防止谐波的谐振、电子开关投切、2400*600*2100mm，以色列原装进口3个柜子。
在用户确定最终的方案后，进线开关可以在国内采购以降低成本、或利用客户的现有进线开关柜。
以上系统的价格为：以色列Elspec动态无功补偿在汽车焊接车间中的应用Elspec产品应用于汽车厂：点焊机负荷变化极为快速，并且引发大量的无功功率，这种负荷经常产生较大的电压波动、电压闪变，导致电焊质量差并影响焊接的生产效率，过电流会损坏电极及被焊接材料、而欠电流也会严重地影响焊接质量。
采用Elspec动态补偿装置能明显地提高焊接质量及生产效率，稳定电压、消除闪变并能充分地利用现有的设备，减少基本费用开支。
Elspec产品的主要用户包括世界知名汽车商，如本田、克莱斯勒、戴姆勒、福特、菲亚特、通用、奥迪、奔驰、雪铁龙、宝马等公司。
Elspec于98年进入中国，在国内绝大多数汽车制造企业得到广泛应用，包括上上海通用汽车、东风汽车公司、广州本田汽车、一汽海马汽车、安徽奇瑞汽车、上海大众汽车、福建东南汽车、武汉艾帕克汽车、广州爱机汽车配件、沈阳金杯汽车、春兰集团南京汽车厂、陕西重型汽车公司等，运行性能、节能效果得到普遍认可。
