供配电调试及申请用电流程

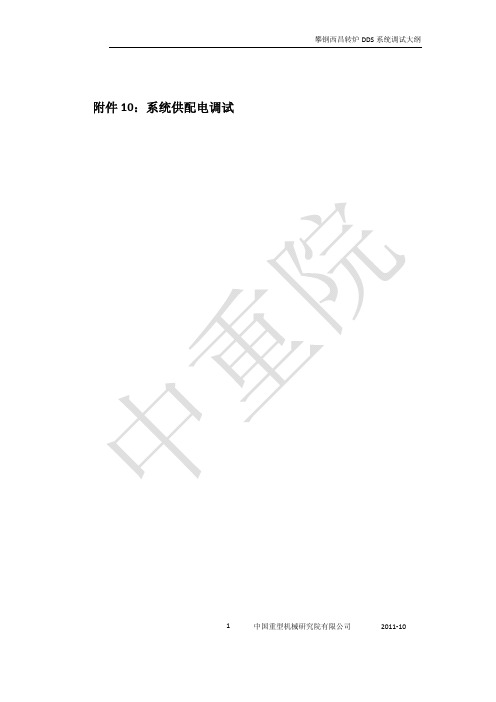

系统供配电调试
中国重型机械研究院有限公司 2011‐101附件10：系统供配电调试10．系统供配电调试（试运转）内容及顺序步骤10.1转炉区低压供配电调试10.1.1转炉区低压供配电调试（试运转）内容转炉区低压供配电调试（试运转）内容包括：EC低压控制柜供电、恒压供水装置控制柜供电、恒压供水装置PLC、UPS电源供电等。
10.1.2转炉区低压供配电调试（试运转）顺序步骤10.1.2.1介质确认z按设计接口确认各介质是否具备供应或调试所需的条件z转炉区低压供配电所需介质包括：电源AC380V：P=30KW,56A(用于ET311、ET312、314 EC低压控制柜) 电源AC380V：P=140KW,265A(用于ET311/312恒压供水装置控制柜)电源AC380V：P=95KW,185A(用于ET314恒压供水装置控制柜)UPS AC220:S=3KVA,15A(用于ET311、ET312、ET314系统PLC分站)UPS AC220:S=1KVA,5A(用于ET311、ET312、ET314 HMI工作站)UPS AC220:S=2KVA,10A(用于ET311/312、ET314恒压供水装置PLC)10.1.2.2介质确认检查并确认是否按设计所需供电回路安装、接线完毕。
确认电缆检测数据或报告，检测数据应达到要求。
进一步检查电控柜内有无杂物、电缆连接螺丝是否紧固等影响送电或有可能发生意外的因素存在。
在确保无安全和技术缺陷时，方可具备送电条件。
2中国重型机械研究院有限公司 2011‐10中国重型机械研究院有限公司 2011‐103 用对讲机联络供电/受电单位，双方准备工作是否完成，具备送电条件。
10.1.2.3带电检测控制点（通称：“带电打点”）z 带电检测各控制点的目的是检测各控制回路是否连通、安装接线是否准确、设计中有无缺项等，此工作是调试过程中不可缺少的部分。
z 将转炉区配置的EC 低压控制柜、恒压供水装置控制柜、恒压供水装置PLC 柜用万用表检测主电源开关、支路电源开关回路是否正常，有无短路、断路等10.1.2.4设备试运转z EC 低压控制柜、恒压供水装置控制柜供电在检查和联络后，确认无误，具备供电条件后，即可向该控制柜送电。
电力报装流程
电力报装流程
一、申请报装。
1. 申请人需携带相关证件到当地供电局办理电力报装手续，提
供户主身份证、房产证或租赁合同等相关证明材料。
2. 填写电力报装申请表，注明用电性质（居民用电、商业用电、工业用电等）、用电容量等相关信息。
3. 缴纳相关费用，包括报装费、电表押金等。
二、现场勘察。
1. 供电局工作人员根据申请人提供的资料，进行现场勘察，确
认用电容量、线路走向、设备安装位置等情况。
2. 根据现场勘察结果，制定报装方案，确定线路走向、设备安
装位置、电表安装位置等。
三、设备安装。
1. 供电局安排施工人员进行设备安装，包括线路铺设、电表安装、配电箱安装等。
2. 施工人员按照报装方案进行设备安装，确保设备安装符合相关安全标准和规定。
四、验收并接通电源。
1. 完成设备安装后，供电局工作人员进行现场验收，确认设备安装符合要求。
2. 确认设备安装合格后，供电局将接通电源，完成电力报装流程。
五、使用电力。
1. 用户可以正常使用电力，享受供电局提供的电力服务。
2. 如有用电问题或需增加用电容量，用户可向供电局进行相关申请。
以上即为电力报装流程，申请人在办理电力报装手续时，需提供相关证明材料并缴纳相关费用，供电局将根据申请人的需求进行现场勘察并制定报装方案，施工人员进行设备安装后，供电局进行验收并接通电源，用户即可正常使用电力。
希望以上内容能够帮助申请人了解电力报装流程，顺利办理电力报装手续。
河南省供电公司供配电工程流程规范(最新版)
基建（临时）用电施工工期时间表（1）一、协商“基建（临时）用电方案”并领取“客户配电工程施工（方案）图”。
时间：1周二、完善招标投标程序。
时间：2周三、办理“客户工程开工申请”。
时间：1周四、施工组织及中间检查验收。
时间：2周五、相关实验、监理、建设方、施工方验收、整理竣工资料。
时间：1周六、供电部门综合验收（含整改）。
时间：1周七、签订《供电合同》、校验、安装互感器、计量表、送电。
时间：1周八、合计工期9周或60天，最少50天。
九、本工期不含用电方与供电部门协商签订《供用电项目协议》的时间十、本工期不含因使用箱式变电站的图纸设计及审核时间，以及外部工程的设计、（管线）规划报批、办理掘道、占道手续的时间。
因此建议“基建（临时）用电”尽可能采用户外变及架空线路下线的用电方案。
项目用电负荷计算方法及相关规定（3）一、居民生活用电负荷1、按小区住宅套数、每套建筑面积以及规定负荷计算2、住宅规定负荷每套60㎡/户一下4kw 61—90㎡/户5—6KW91—120㎡/户7—8KW 121—150㎡/户9—10KW 151—200/户11—15KW 200㎡以上16—20KW3、同期使用系数0.35—0.6，变压器功率因数0.854、供电部门一般按上限核定二、公用部门（非居民生活）用电负荷1、商业（经营性）用电负荷（包括照明、动力及其他用电负荷）。
A、中央空调：0.05—0.07KW/㎡B、照明：0.01—0.02KW/㎡C、其他：（由建设方提供或参照建筑电气设计负荷）D、一类用电同期使用系数1.0，二、三类用电同期使用系数0.8，变压器功率因数0.852、公用照明用电负荷（含中央空调系统）A、比用办公楼、学校、医院、物业用房等：未安装中央空调时0.07—0.08KW/㎡，安装中央空调时0.01—0.02KW/㎡B、地下车库、人防室照明：0.01KW/㎡C、路灯、景观灯（由建设方提供或参照建筑电气设计负荷）D、同期使用系数0.7—0.8，变压器功率因数0.853、动力用电负荷（参照建筑电气设计负荷）A、包括小区或非经营性建筑物内的热交换站、消防系统、人防系统、电梯、机械化停车、生活用水泵、雨污水等非经营性动力设备部分。
申请专变供电的条件及流程
申请专变供电的条件及流程
一。
1.1 申请专变供电的条件。
您得有足够的用电需求。
这可不是随便说说，得是那种长期、稳定且量大的用电，比如说大型工厂、商业综合体这类。
要是您就家里那几个电器，可别想着申请专变供电，那是“大材小用”。
1.2 要有合适的场地和设施。
您得有能安置变压器和相关设备的地方，而且这地方得符合安全、环保等各种要求。
别到时候设备装好了，这不行那不行的，那可就“竹篮打水一场空”了。
二。
2.1 申请专变供电的流程。
第一步，准备材料。
这就像打仗前要准备好武器，您得把各种证件、申请书、用电规划啥的准备齐全，可别“丢三落四”。
2.2 提交申请。
找对地方，把您准备好的材料递上去，然后就等着人家审查。
这时候您就耐心点，别“心急吃不了热豆腐”。
2.3 现场勘查。
供电部门会派人来您这实地看看，瞅瞅您说的情况是不是真的，场地合不合适。
这可不能马虎，得认真对待。
三。
3.1 审批环节。
3.2 安装施工。
审批通过，就可以开始安装变压器和相关设备啦。
这可得找专业的队伍，保证质量，别“偷工减料”，不然以后有您头疼的时候。
申请专变供电不是一件简单的事儿，得满足条件，走对流程，每一步都得认真仔细，这样才能顺顺利利地用上专变供电。
新建居住区办理用电业务程序
新建居住区办理用电业务程序新建居住区供配电电工程建设是指从电网电源点起至居民电能计量装置（含表箱、电表）以及低压供电公建设施的产权分界处止的电气工程建设，包括供配电设施的设计、材料和设备购置、安装、调试等。
居住区用电业务流程如下：一、新建居住区项目在立项阶段应办理用电项目前期咨询，初步确定小区内供配电设施的设置及布点方案。
居住区建设单位根据答复的前期咨询意见办理《建设工程规划许可证》。
若最终批复规划比较办理咨询时递交材料有较大变化，经供电公司复核引起居住区供配电设施配置调整的，须重新办理项目用电咨询。
二、居住区建设单位取得正式批复材料后，可办理正式用电申请。
三、供配电工程服务费按苏州市物价局文件标准规定分类收取。
具体分三次收取：N01、在答复居住区供电方案并签订《居住区供配电工程服务协议》后，临时用电送电前按当地规划部门核定的建筑面积收取工程服务费用总额的10%；N02、在居住区供配电工程图纸设计审查后，电气设备订货前收取工程服务费用总额的80%；N03、装表接电前，按最终核定的居住区计费建筑面积结清工程服务费尾款。
居住区项目如分期建设，而供配电工程需按规划在工程前期一次建设到位的，应按后续住宅建筑面积的40%测算工程服务费（后续住宅项目电网接入工程投资），并入首期工程服务费一并收取。
四、居住区建设单位应在小区分户验收送电前，提供经测绘部门最终测量核定的测绘成果报告。
五、办理用电业务需提供的资料：（一）、办理项目前期咨询需提供的材料：1、新（扩）建项目批准书。
2、建设用地规划许可证。
3、用电人主体资格证明材料。
4、具资质的规划测绘单位提供的地块宗地测量成果报告（内容应包括地块图及坐标参数表）。
5、初步设计建筑总平面图及建筑主要特征。
6、建筑面积清单（按住宅、公建配套、商业不同性质分别列出，其中住宅按别墅、高层、小高层、多层、车库分别列出）、公用设备清单。
7、供电公司认为需提供的其他材料。
（二）、办理临时用电业务需提供的资料：1、咨询答复意见书。
低压新装(增容)用电工作流程
低压新装(增容)用电工作流程
低压新装（增容）用电工作流程可以分为以下几个步骤：
1. 规划和设计，首先需要进行用电规划和设计，确定新装或增
容的用电需求，包括用电容量、线路布置、配电箱位置等。
这需要
考虑到建筑物的结构、用途以及相关的法规标准。
2. 申请审批，根据当地的规定，需要向相关部门提交用电申请，并进行审批。
这可能涉及到填写申请表格、提供设计图纸和相关文
件等。
3. 施工准备，确定施工方案，包括人员、材料、工具的准备，
以及安全措施的制定。
需要考虑到施工现场的环境和安全因素。
4. 安装线路和设备，根据设计方案进行线路铺设、电缆敷设和
设备安装。
这包括主干线路、分支线路、插座、开关等设备的安装。
5. 连接配电箱，将线路连接到配电箱，并进行必要的接地和绝
缘测试，确保配电箱的安全可靠。
6. 联网调试，完成线路和设备的安装后，需要进行联网调试，确保用电系统的正常运行。
这可能涉及到电流、电压、功率等参数的测试和调整。
7. 审核验收，完成用电工程后，需要邀请相关部门进行验收，确认工程符合规范要求，达到安全可靠的标准。
8. 完成档案，整理用电工程的相关档案资料，包括设计图纸、施工记录、验收报告等，作为日后的管理和维护参考。
总的来说，低压新装（增容）用电工作流程涉及到规划设计、申请审批、施工准备、线路安装、设备连接、联网调试、审核验收和完成档案等多个环节，需要严格按照相关规范和标准进行操作，确保用电系统的安全可靠运行。
申请电表开户流程手续
申请电表开户流程手续申请电表开户流程手续一、前期准备1.了解电力公司的相关政策和规定，包括电费计算方式、用电安全知识等。
2.确定用电需求和用电负荷，以便选择合适的电表。
3.了解当地的供电情况，包括供电方式、供电容量等。
二、填写申请表格1.前往当地供电公司办公室领取申请表格。
2.填写申请表格，包括个人或企业的基本信息、用电需求和其他相关信息。
3.如有需要，附上相关证明文件，如身份证明、营业执照等。
三、提交申请材料1.将填好的申请表格和相关证明文件一并提交到当地供电公司办公室。
2.如有需要，还需缴纳一定的押金或预付款项。
具体金额根据不同地区和用户类型而异。
四、现场勘察1.供电公司工作人员会根据用户提供的信息进行现场勘察，并确认用户所需容量和用途等信息是否真实有效。
2.如有需要，还会进行现场测量和检查设备安装情况等。
如果发现问题需要修复，则需要在修复后再次进行勘察确认。
五、电表安装1.供电公司会根据用户的用电需求和现场情况选择合适的电表，并进行安装。
2.安装完成后，工作人员会进行测试和调试，确保电表正常运行。
六、开通用电1.供电公司在确认所有手续和设备都符合要求后，会为用户开通用电。
2.用户可以开始使用电力设备，但需按时缴纳相应的电费。
七、定期维护1.用户需要定期对设备进行检查和维护，确保其正常运行并避免损坏。
2.如有问题或故障需要修复，则需要及时联系供电公司派人处理。
八、注销用电1.如果用户需要停止用电或迁移地址，则需要向供电公司提出申请并提交相关证明文件。
2.供电公司会对用户的申请进行审核，并在确认无误后将设备拆除并停止供应。
总结：以上就是申请电表开户流程手续的详细步骤。
在整个过程中，用户需要注意提前了解相关政策和规定，并填写完整准确的申请表格。
同时，在设备安装和使用过程中要注意安全，定期进行检查和维护。
如有任何问题或疑问，可随时联系当地供电公司进行咨询和处理。
供电工程申请审批流程的步骤与要求
供电工程申请审批流程的步骤与要求随着城市的不断发展，供电工程成为人们生活中必不可少的一部分。
然而，供电工程的进行需要经过一系列的审批流程，以确保工程的安全性和合规性。
本文将详细介绍供电工程申请审批流程的步骤与要求。
一、申请前的准备工作在正式提交供电工程申请前，申请人需要做一些准备工作以确保申请材料的完整性和准确性。
首先，申请人需就供电工程的内容进行详细规划，并编制一份工程设计方案。
该方案应包括工程的需求背景、布局图、电气装置的类型和参数、施工技术要求等。
此外，申请人还需根据实际情况确定所需的电力供应形式，如交流电或直流电，并清楚说明供电工程的总容量及各个节点的容量预估。
最后，申请人需要搜集并整理相关的证件和文件，如用地手续、用电需求证明、施工单位的资质证明等。
二、申请提交与审查完成上述准备工作后，申请人需要将申请材料提交给相关部门，通常是当地的电力供应单位或城市规划和建设局。
在提交申请材料时，申请人应确保申请表格的填写准确无误，并附上所有必要的证明材料和文件。
提交后，申请材料将进入审查流程。
审查人员将对所提交的申请材料进行严格的审查。
审查的重点包括但不限于以下几个方面：1. 电力供应合规性评估：审查人员将评估所提交的供电工程是否符合当地的电力供应政策和规定，包括电力负荷均衡、环境影响评估、电力线路走向合理性等。
2. 施工安全性评估：审查人员将评估供电工程建设过程中的安全性措施，包括设备选型合理性、施工人员素质和经验、现场安全控制措施等。
3. 工程质量保障措施：审查人员将评估供电工程的质量保障措施，包括工程监理、验收标准、质量检测机构等。
4. 相关政策遵守情况：审查人员将核查申请人是否遵守相关政策法规，包括环保法规、土地使用规划以及城市建设规划等。
三、审批与签署合同一旦通过审查并获得审批，供电工程申请将进入下一步的审批阶段。
审批程序根据不同国家和地区的管理体制而有所差异，但通常包括以下几个步骤：1. 审批机构的评审：由审批机构的相关人员进行对申请的审批，这包括技术和经济评估等方面的审查。
物业送电流程
物业送电流程
一、申请送电
1.申请准备
（1）物业填写送电申请表
（2）准备物业证明文件
2.提交申请
（1）物业将申请表和证明文件提交给供电部门（2）确认申请材料完整性
二、供电审核
1.审核申请
（1）供电部门审核物业申请表和证明文件（2）如有需要，联系物业补充材料
2.审批通过
（1）供电部门批准送电申请
（2）生成送电准入凭证
三、施工准备
1.通知物业
（1）供电部门通知物业审批通过并准备施工
（2）确认送电时间和施工安排
2.施工准备
（1）物业清理送电区域
（2）供电部门准备送电设备和人员
四、送电操作
1.施工现场
（1）供电部门施工人员到达现场（2）进行送电设备安装和连接
2.送电调试
（1）调试送电设备和线路
（2）确认送电正常并通知物业
五、送电完成
1.送电报告
（1）供电部门生成送电报告
（2）将送电报告交给物业备案
2.物业确认
（1）物业确认送电正常并签收报告（2）结束送电流程。
申请380v电需要什么手续
申请380v电需要什么手续申请380v电力供应，是许多企业和个人在进行工业生产和商业活动时所需的重要步骤。
但是在申请之前，应当了解并准备好相应的手续、文件和条件。
下面将介绍申请380v电所需的主要手续。
1.办理申请表格首先，申请人需前往当地供电公司或电力管理部门领取相应的申请表格。
这份表格用于申请380v电力供应，并包含了申请人的相关信息和用电需求。
2.提供用电需求信息在申请表格中，需要详细填写用电需求信息。
这些信息包括用电用途、用电负荷、用电功率和用电时间等。
申请人应当真实准确地填写这些信息，以便供电公司进行评估和计划。
3.提供相关证件和文件申请380v电力供应还需要提供一些相关的证件和文件。
这些文件可能包括：•身份证明：申请人的身份证明文件，如身份证、营业执照等。
•房产证明：如果申请人是自有房产，则需要提供相关的房产证明文件。
•租赁合同：如果申请人是租赁场地，则需要提供租赁合同及相关证明文件。
•用地手续：如果申请人需要进行土地使用，则需要提供相应的土地使用手续。
•工程图纸：如果申请人是进行建筑工程或装修工程，并需要用电，则需要提供相应的工程图纸。
4.缴纳电费和押金在申请380v电力供应时，申请人需要缴纳相应的电费和押金。
电费是用于支付能源的费用，而押金则是作为用电安全问题的担保金。
缴纳电费和押金的金额会根据用电需求和供电公司的规定而有所不同。
5.安全检查和验收申请380v电力供应后，供电公司会安排相关人员进行安全检查和验收。
这些检查和验收的主要目的是确保申请人的用电设备和供电线路符合相关的安全标准和规定。
如果被发现有安全隐患或问题，申请人需要进行整改，直到符合要求为止。
6.签订电力供应合同在完成安全检查和验收后，供电公司会与申请人签订电力供应合同。
这份合同详细规定了供电公司和申请人之间的权利和义务，以及用电方面的相关条款和费用。
7.接入电力供应最后，申请人可以正式接入380v电力供应。
供电公司会根据申请人的实际用电需求和合同约定，进行供电线路的连接和电能的供给。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 6 页 宁夏太阳镁业有限公司 用 电 申 请 申 报 表
2010年5月28日 第 2 页 共 6 页
宁夏太阳镁业有限公司用电申请申报表 1、我单位用电由太阳山110变出一回35KV专用线路（引自312间隔）。采用双回路架空与电缆敷设导线用：LGI-240/30（GB1179-83）型钢芯铝绞线，地线采用了GJ-50（标记为：1X19-9.0-1270-A-GB1200-88）稀土锌铝合金镀层钢绞线， 电缆采用了YJLV-35-3（1×400） 长度：600米，（出线378米，进线222米）。架空线路长度为3.481千米 2、35KV主变容量2×12500KVA ，两台主变运行方式为一主一备，用电负荷16000KW(一期、二期)；35KV电源采用单电源供电，引自太阳山110KV变电站35KV出线间隔；10KV配电站系统采用单母线分段接线形式； 3、高压开关柜保护装置配置及装置型号、线路参数、CT变比见 表2.0 型号 高压开关柜名称 保护装置 保护装置型号 高压出线柜 至变压器线路参数 CT变比
1 35KV 1＃电源进线柜 线路保护测控装置 开关柜智能操控装置 NSR610R 一多 YJLV22-35-1（3*400）40米 300/5
2 35KV 1＃计量柜 开关柜智能操控装置 一多 / 300/5 3 35KV I母线设备柜 PT并列装置 开关柜智能操控装置 NSR656R 一多 / /
4 35KV 1＃主变出线柜 开关柜智能操控装置 一多 YJLV22-35-3*120 40米 300/5 5 35KV 2＃主变出线柜 开关柜智能操控装置 一多 YJLV22-35-3*120 40米 300/5 6 1＃主变进线柜 开关柜智能操控装置 一多 / 1000/5 7 1＃电容器出线柜 电容器保护测控装置 NSR620R / 150/5 9 煤气站1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*120) 285米 200/5
11 煅烧 、原料1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 265米 150/5 12 1＃站用变 / / / / 13 I母消弧及母线设备 消弧消谐控制器 YTM-AY / / 14 母线分段 备自投保护测控装置 开关柜智能操控装置 NSR641R 一多 / 1000/5
15 母线联络 PT并列装置 NSR656R / / 16 Ⅱ母消弧及母线设备 消弧测控制器 YTM-AY / 17 2＃站用变 / / / / 18 煅烧 、原料2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 2270米 150/5
19 2＃主变进线柜 开关柜智能操控装置 一多 / 1000/5 20 煤气站2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*120) 290米 200/5 第 3 页 共 6 页
23 10KV保安电源进线柜 线路保护测控装置 开关柜智能操控装置 NSR610R 一多 / 400/5 24 保安分段柜 线路保护测控装置 开关柜智能操控装置 NSR610R 一多 / 400/5 25 保安联络柜 / / / / 26 煅烧1＃排烟机电源 电动机保护测控装置 开关柜智能操控装置 NSR660R 一多 YJV22-8.7/15 1(3*50) 3360米 100/5
27 1＃球磨机电源 电动机保护测控装置 开关柜智能操控装置 NSR660R 一多 YJV22-8.7/15 1(3*50) 330米 100/5 28 还原罐中频炉电源 1＃动力电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*50) 195米 100/5 29 还原罐中频炉电源 3＃动力电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*50) 225米 100/5 30 还原罐（含机修化验）动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*50) 240米 100/5 31 4还原车间1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 / 150/5 32 3还原车间1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 190米 150/5 33 2还原车间1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1（3*95） 250米 150/5 34 1还原车间1＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 320米 150/5 35 1还原车间2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 315米 150/5 36 2还原车间2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1（3*95） 245米 150/5 37 3还原车间2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 185米 150/5 38 4还原车间2＃动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 / 150/5 39 ＃还原罐中频炉电源 2＃动力电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*50) 220米 100/5 40 精炼动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 JV22-8.7/15 1(3*70) 480米 150/5 行政区动力变电源 配电变保护测控装置 开关柜智能操控装置 NSR630R 一多 YJV22-8.7/15 1(3*70) 150/5 煤磨机电源 电动机保护测控装置 开关柜智能操控装置 NSR660R 一多 100/5 2＃球磨机电源 电动机保护测控装置 开关柜智能操控装置 NSR660R 一多 YJV22-8.7/15 1(3*50) 340米 100/5 煅烧2＃排烟机电源 电动机保护测控装置 开关柜智能操控装置 NSR660R 一多 YJV22-8.7/15 1(3*50) 380米 100/5 第 4 页 共 6 页
4、变压器参数： 型号及容量 (KVA) SZ10-12500 /35 S11-2500 /10 S11-2000 /10 S11-1600 /10 S11-1000 /10 S11-800/10 ZSP-1000/10/0.38 电炉整流变压器
额定电压(KV) 35 10 10 10 10 10 10
额定电 流（A） 一次 206.2 144.3 115.5 92.4 57.7 46 57.7 启动时过载电流是额定电流的7倍 二次 721.7 3623 2887 2310.5 1443 1154.7 1519
短路阻抗电压 7.5℅ 8℅ 6℅ 4.5℅ 4.5℅ 4.5℅ 4.5℅～5℅
5、10KV高压电动机参数 电动机型号 JR1510-8 YR5001-8 YKK4501-4 功率 475KW 280KW 315KW 启动方式 水电阻启动(降压) 水电阻启动(降压) 水电阻启动(降压) 启动电流Max 满载电流的7倍 满载电流的7倍 满载电流的7倍 启动时间 15~20s 15~20s 15~20s 数量（台） 2 1 2 五台10KV高压电机技术参数表：
型号 JR1510-8 功率 475KW 电压 10KV 功率因数 （cos¢）：0.84
定子电流 满载时：35.1A 空载时：10.53A 转子电流 满载时：447A 空载时：134.1A 转速 738r/min
2.4×7.0m球磨机主电机参数(两台） 电机型号 YR5001-8 技术条件 JB/T10445 额定功率 280KW 功率因数 0.79 定子 电压 10000V 电流 22.1A 接法 Y型 转子 电压 515V 电流 343A 接法 Y型 额定转速 740r/min 海拔高度 ≦1500m 额定频率 50HZ 环境温度 -25℃-40℃
绝缘等级 F 冷却方式 IC01 防护等级 IP23 日期 2009.08 质量 4800KG 名称 煤磨机（1台） 第 5 页 共 6 页
电机型号 YKK4501-4 技术条件 GB755 额定功率 315KW 功率因数 0.88 额定电压 10000V 接法 Y型 额定电流 22.2A 防护等级 IP44 额定转速 1488r/min 工作制 S1 额定频率 50HZ 海拔高度 ≦1500m 绝缘等级 F 环境温度 -25℃-45℃ 质量 3460KG 冷却方式 IC611 编号 1881 安装方式 IMB3 名称 引风机（2台） 日期 2009.08
6、生产区各车间负荷计划情况及相关设备参数如下： 表6.0 车间名称 变压器容量(KVA) 数量（台） 精炼车间 SZ11-2000/10 1 还原一车间 SZ11-1600/10 2 还原二车间 SZ11-2000/10 2 还原三车间 SZ11-1600/10 2 煅烧 原料 煤粉制备车间 SZ11-2000/10 2 煤气站车间 SZ11-2500/10 2 行政中心办公楼 SZ11-100010 1 还原罐车间 SZ11-800/10 1
中频炉整流变压器 ZPS-1000/10/0.38 3
10KV高压电动机 475KW 2 280KW 1 315KW 2
7、35KV、10KV高压开关柜需要自动重合闸功能 应符合以下基本要求： （1）在以下情况自动重合闸不应动作 【1】人为操作断路器断开；
