LED智能照明的电源控制系统设计
澳大利亚邦奇LED智能照明控制系统
澳大利亚邦奇智能照明控制系统智能照明系统是最先进的一种照明控制方式，它采用全数字、模块化、分布式的系统结构，通过五类控制线将系统中的各种控制功能模块及部件连接成一个照明控制网络，它可以作为整个建筑物自动化管理系统（BA系统）的，一个子系统通过网络软件接入BA系统，也能作为独立系统单独运行，在照明控制实现手段上更专业、更灵活，可实现对各种照明灯的调光控制或开关控制，是实现舒适照明的有效手段，也是节能的有效措施。
邦奇电子智能照明控制系统，通常由调光模块、开关模块、控制面板、液晶显示触摸屏、智能传感器、编程插口、时钟管理器、手持式编程器、监控软件（网桥)等部件构成，将上述各种具备独立功能的控制模块或部件用一条五类数据通讯线（四对双绞线）按手牵手菊花链方式连接起来，形成一个Dynet控制网络。
系统的优势体现在：1、可靠性邦奇电子照明控制系统中控制模块的每个功能都独立地贮存于相应的模块中，不因断电而丢失，这也意味着，若某个模块出现故障，只是与该模块相关的功能失效，而不影响网络其它模块的正常运行，从维护的观点来看这种“独立贮存”的概念，既有利于快速故障定位，又提高了大型照明控制系统的“容错”水平。
2、广泛的控制能力邦奇电子照明控制系统除了可以对任何一种类型的电光源进行调光或开关控制外，用户还可在任何区域方便地控制有关的受控对象、包括电动窗帘、音视设备等。
3、设计、安装、布线容易电气工程师只要阅读本公司相关技术资料无需专门培训就能设计大型照明控制系统，安装时只需将“调光/开关”模块取代原有空气开关或其他开关和保险丝，将可编程控制面板取代原有的手动开关，模块与面板之间用五类四对屏蔽数据线实施低压控制联接，即安全，又简化布线工程。
4、系统可扩性好邦奇电子照明控制系统可在任何时候进行扩展，不必更改原有线路，只需将增加的模块用数据线接入原有网络系统便可。
5、系统集成邦奇电子照明控制系统可以与其他自动化设备相联（如：视/听、舞台照明控制、安保和BAS等）提供如下接口：干簧继电器、RS232、RS 485、DMX512。
智慧照明无线控制系统设计方案
智慧照明无线控制系统设计方案一、简介智慧照明无线控制系统是一种基于无线通信技术，通过物联网和云平台的集成，实现对照明设备的远程控制和智能管理的系统。
本方案旨在设计一种高效、安全、可靠的智慧照明无线控制系统，提升照明设备的管理和能源利用效率。
二、系统组成1.照明设备：包括LED灯具、传感器等。
2.无线通信模块：负责与照明设备进行通信，传输控制指令和数据。
3.网关设备：负责接收来自无线通信模块的数据，将其传输到云平台。
4.云平台：负责接收并处理来自网关设备的数据，提供用户界面和数据分析功能。
5.用户手机APP：用户可以通过手机APP对照明设备进行远程控制和监测。
三、功能设计1.远程控制：用户可以通过手机APP远程控制照明设备的开关、亮度、颜色等参数。
2.场景模式：用户可以预设不同场景模式，如工作模式、休息模式等，系统可以根据不同场景自动调整照明设备的参数。
3.时间控制：用户可以设置照明设备的定时开关。
4.节能模式：系统可以根据传感器数据判断人员活动情况，自动调整照明设备的亮度和开关状态，从而实现节能效果。
5.数据分析：系统可以对照明设备的使用情况进行分析，提供报表和图表，帮助用户了解能源利用情况，优化照明设备管理。
四、通信协议与安全性设计1.通信协议：系统采用TCP/IP协议进行数据传输，保证数据的可靠性和稳定性。
2.安全性设计：系统采用数据加密等技术，确保通信过程的安全性，同时对用户数据进行保护，确保用户隐私的安全。
五、系统优势1.高效能源利用：系统通过节能模式和定时控制等功能，可以提高能源利用效率，降低能源浪费。
2.方便管理：系统可以实现照明设备的集中管理和智能控制，方便管理人员对照明设备进行远程监控和管理。
3.数据分析：系统可以对照明设备的使用情况进行数据分析，提供报表和图表，帮助用户了解能源利用情况，优化照明设备管理。
4.灵活可扩展：系统采用模块化设计，可以根据需求进行灵活组合，满足不同场景的照明需求。

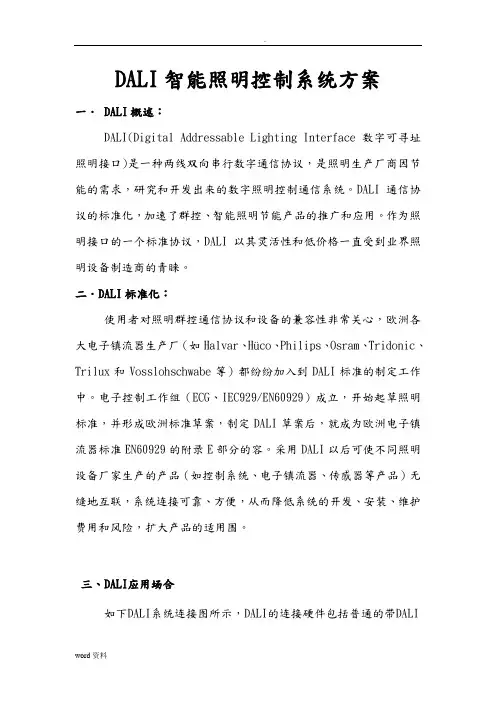

DALI照明控制系统设计方案
DALI智能照明控制系统方案一． DALI概述：DALI(Digital Addressable Lighting Interface 数字可寻址照明接口)是一种两线双向串行数字通信协议，是照明生产厂商因节能的需求，研究和开发出来的数字照明控制通信系统。
DALI通信协议的标准化，加速了群控、智能照明节能产品的推广和应用。
作为照明接口的一个标准协议，DALI以其灵活性和低价格一直受到业界照明设备制造商的青睐。
二．DALI标准化：使用者对照明群控通信协议和设备的兼容性非常关心，欧洲各大电子镇流器生产厂（如Halvar、Hüco、Philips、Osram、Tridonic、Trilux和Vosslohschwabe等）都纷纷加入到DALI标准的制定工作中。
电子控制工作组（ECG、IEC929/EN60929）成立，开始起草照明标准，并形成欧洲标准草案，制定DALI草案后，就成为欧洲电子镇流器标准EN60929的附录E部分的容。
采用DALI以后可使不同照明设备厂家生产的产品（如控制系统、电子镇流器、传感器等产品）无缝地互联，系统连接可靠、方便，从而降低系统的开发、安装、维护费用和风险，扩大产品的适用围。
三、DALI应用场合如下DALI系统连接图所示，DALI的连接硬件包括普通的带DALI功能的电子镇流器、灯、控制器和配线，与普通的灯光硬件连接区别在于，带DALI接口的器件可以直接连接到计算机或主控机，而且每个DALI器件都是可以独立寻址、编程、分组和场景设定。
作为一个数字照明网络，它不仅适用于小型控制系统，对于大型的照明系统安装也是应用自如，如以下场合：1、小型和开放的办公室，用户可自行控制照明；2、会议室和教室，需要不同的照明方案来实现不同类型的用途；3、超市和某些零售店，这些场所的商品销售和布局经常发生改变；4、需要适应时间、事件和功能的酒店大堂和会议室；5、餐馆，需要根据时间来调整照明的场合。
基于单片机的智能照明控制系统设计
基于单片机的智能照明控制系统设计设计一个基于单片机的智能照明控制系统。
1.引言：现代社会对于能源的需求越来越大，电力消耗持续增长。
照明是我们日常生活中消耗电力的一个重要组成部分。
为了降低电力消耗，减少能源浪费，设计一个基于单片机的智能照明控制系统显得尤为重要。
2.系统功能：该系统的主要功能是根据照明需求智能调节照明亮度。
当光线较暗时自动增加照明亮度，当光线较亮时自动减小照明亮度。
3.系统设计：a.硬件设计：系统硬件包括一个单片机控制模块、光线传感器、执行器（例如LED 灯）、电源模块等。
光线传感器用于检测周围的光线强度。
光线传感器输出的模拟信号连接到单片机的ADC输入端，通过单片机进行读取和转换。
执行器用于调节照明亮度。
在本系统中，以控制LED灯亮度为例。
执行器连接到单片机的PWM输出端，单片机通过改变PWM的占空比来调节LED灯的亮度。
电源模块用于为系统提供电力供应。
b.软件设计：单片机采用嵌入式C语言开发，编写相应的代码实现系统功能。
主要的软件设计包括以下几个部分：-光线检测：通过读取光线传感器的模拟信号，获取光线强度数据。
-亮度控制：根据光线强度数据来判断当前的照明需求，在代码中设置一个阈值，当光线强度低于阈值时增加LED灯亮度，当光线强度高于阈值时降低LED灯亮度。
可以通过改变PWM占空比来实现LED灯的亮度调节。
-系统运行：初始化单片机的外设和寄存器，使用循环来不断读取光线强度和调节LED灯亮度，以实现智能照明控制。
4.系统优势：该智能照明控制系统具有以下优势：-节约能源：根据实际光照需求智能调节亮度，避免了长时间照明亮度过高造成的能源浪费。
-自动化控制：无需人工干预，系统自动根据光线强度调节照明亮度，方便省事。
-节省成本：单片机控制模块的成本相对较低，而且系统的节能效果能够降低电费开支。
5.结论：。
智能LED植物补光灯控制系统设计
智能LED植物补光灯控制系统设计发布时间：2022-09-16T03:24:23.194Z 来源：《科技新时代》2022年第4期第2月作者：顾立明[导读] 伴随着社会的发展，依靠气象农业很难满足人们对植物的需求，所以温室农业才得以启动和迅顾立明杭州罗莱迪思科技股份有限公司浙江杭州 310012摘要：伴随着社会的发展，依靠气象农业很难满足人们对植物的需求，所以温室农业才得以启动和迅速发展。
但是，自然光强度仍然限制着植物的生长速度。
因此，使用人工光源补充植物的光是人工干预的有效手段。
常见的人造灯光是卤化物灯、白炽灯和荧光灯，它们消耗大量能量，限制了植物光补充的人造灯光的发展。
随着LED技术的发展，环保节能的LED光源迅速进入植物光补充领域，受到国内外众多研究者的青睐。
因此，本文采用LED光源设计了具有频谱结构的智能动态可调光补充系统。
该系统可以利用相应的传感器采集当前自然光线谱中红蓝光的照度和共混比，并根据植物当前生长周期光谱的需求调整光增益参数，以满足不同植物的照明需求，使植物能够在更好的生长环境中生长。
这将缩短增长阶段，提高经济效益。
本文主要分析了智能LED植物填充光控制系统的设计。
关键词：人工光源；光环境；ＬＥＤ；光电传感器；ＰＷＭ引言光是植物生命的源泉，植物的选育、生长、开花和果实形成离不开光的参与。
根据研究，参与植物光合作用的光谱位于380 ~ 760 nm可见光区，主要吸收红蓝光光谱带；同一植物的不同植物和不同生长阶段对红蓝光比有不同的要求；光线不足或过多阻碍了植物的生长发育。
但是，受自然因素的限制，灯光强度越低，纬度越高。
春冬雨燕影响自然光的光照强度。
1、系统设计该系统的主要功能是实时检测环境中红色和蓝色光的强度，并控制LED，结合预设光电参数动态调整光增益值。
该系统可以通过钥匙输入改变输出功率和红蓝光比，并显示当前环境参数和预设参数。
同时，该系统还配备了温度检测功能。
温度过高时，可以启动散热管理系统，有利于系统的长期稳定工作。
智能照明控制系统介绍
时随地调节灯光。
工作原理
传感器
通过环境光线、人体感应等传感器，实时监测环 境参数，并将数据传输至控制系统。
控制系统
根据接收到的数据，通过预设的算法和逻辑，自 动或手动调节灯光亮度、色温等参数。
执行器
接收控制系统的指令，驱动相应的照明设备进行 工作。
提高照明质量
光线均匀舒适
通过智能调节灯光亮度和 色温，提供均匀、舒适的 光线环境，有助于保护视 力。
场景模式切换
智能照明系统支持多种场 景模式，如阅读、聚会、 娱乐等，满足不同场合的 照明需求。
自动补偿光线
根据环境光线的变化，智 能照明系统能够自动调节 灯光亮度，确保良好的视 觉效果。
延长灯具寿命
办公楼智能照明控制系统
总结词：提高工作效率、节能减排
办公楼是人们工作的重要场所，良好的照明 环境可以提高工作效率。智能照明控制系统 可以根据办公区域的工作需求，自动调节灯 光亮度、色温等参数，创造舒适的光环境。 同时，该系统还可以实时监测办公楼的用电 情况，根据实际需求进行智能控制，有效降 低能源消耗和碳排放，符合绿色环保的理念
国际和国内标准化组织将制定和 完善智能照明控制系统的相关标 准，促进产业健康发展。
兼容性标准
制定统一的接口和通信协议标准， 提高不同品牌和型号的智能照明 控制系统之间的兼容性。
安全标准
加强智能照明控制系统的安全标 准制定，保障系统的数据安全和 隐私保护。
THANKS
感谢观看
。
家庭智能照明控制系统
总结词：便捷舒适、个性化定制
家庭照明是日常生活中必不可少的部分，智能照明控 制系统能够为家庭提供便捷、舒适的照明环境。该系 统可以根据家庭成员的不同需求和习惯，个性化定制 照明方案，如自动调节灯光亮度、色温、定时开关等 。此外，智能照明控制系统还可以与其他智能家居设 备连接，实现统一管理和控制，提高家庭生活的便利 性和智能化水平。
智能照明控制系统简介
人工智能技术
人工智能技术是智能照明控制系统中的重要组成部分，它可以提高照明系统的智能化程度和自主决策能力。人工智能技术包 括机器学习、深度学习等，它们可以对大量的数据进行处理和分析，提取出有价值的信息，并根据这些信息进行决策和控制 。
人工智能技术的应用可以提高照明系统的自适应性，使其能够根据不同的环境和场景自动调节亮度和开关状态，提高能源利 用效率和用户体验。同时，人工智能技术还可以对故障进行预测和预警，减少维护成本和停机时间。
05
智能照明控制系统的未来展望
个性化定制
总结词
智能照明控制系统将更加注重个性化定制，满足不同用户的需求。
详细描述
随着技术的发展和消费者需求的多样化，智能照明控制系统将具备更强大的定制功能。 用户可以根据自己的喜好和需求，调整照明效果、色温、亮度等参数，创造出独特的照
明环境。
智能化升级
总结词
智能照明控制系统将不断升级，实现更高级 的智能化功能。
舒适宜人
智能照明控制系统能够根据场景需求和环境因素自动调节灯光色温和亮度，营造出舒适的光环境，有 利于人们的身心健康。
通过智能化控制，系统能够实现个性化的照明需求，满足不同人群对光环境的偏好和需求，提高照明环 境的舒适度和满意度。
智能照明控制系统能够实现远程控制和定时开关功能，方便用户随时随地调节灯光，提高生活便利性和 舒适度。
节能降耗
提升城市形象
通过智能化的灯光设计，提升城市夜 景的视觉效果，展现城市魅力。
通过智能调节灯光亮度，有效降低公 共照明的能耗，节约能源成本。
户外照明
景观打造
户外照明通过灯光效果打 造独特的城市夜景，提升 城市形象。
交通安全
为道路、桥梁等提供适当 的照明，提高夜间行车的 安全性。
智能照明控制系统说明
一、智能照明控制系统说明1、设计依据l 智能化系统招标书l 《民用电气设计规范》 JGJ/T16－92l 《建筑电气安装工程质量检验评定标准》 GYJ1253－88l 《民用建筑照明标准规范》 GBJ133－90l 《智能建筑评估标准》 DG/TJ08－602－2001 J10105－20012、设计原则可行性和适应性保证技术上的可行性和系统的可适应性实用性和经济性贯彻全面应用，坚持实用、经济的原则先进性和成熟性既要采用先进的理念、技术和方法，又要注意结构、设备的相对成熟。
不但能反映当今的先进水平，而且具有发展潜力，能够适应未来若干年内的发展。
开放性和标准性为了满足所选用的技术和设备的协同运行能力、系统投资的长期效应以及系统功能不断发展的需求。
必须追求系统的开放性和标准性。
可靠性和稳定性在考虑技术新进和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
可扩展性和易维护性为了适应系统变化的需要，必须充分考虑以最简洁的方法，最低的投资，实现系统的扩展和维护。
3、方案说明（1）C-Bus系统结构<?xml:namespace prefix = v ns ="urn:schemas-microsoft-com:vml" /><?xml:namespace prefix = w ns = "urn:schemas-microsoft-com:office:word" />C-Bus系统分为一个主网（Local Network）和数个一级子网（Network），主网与子网之间采用UTP-5线缆连接网络桥。
在设计时，主网和子网都有冗余。
（2）系统功能1. 根据季节、作息时间、照度变化等对照明系统进行自动化管理。
2. 在监控计算机上用图形模拟创新基地内实际照明回路的开关状态，值班人员可根据需要用鼠标点击图形来控制回路的开关。
