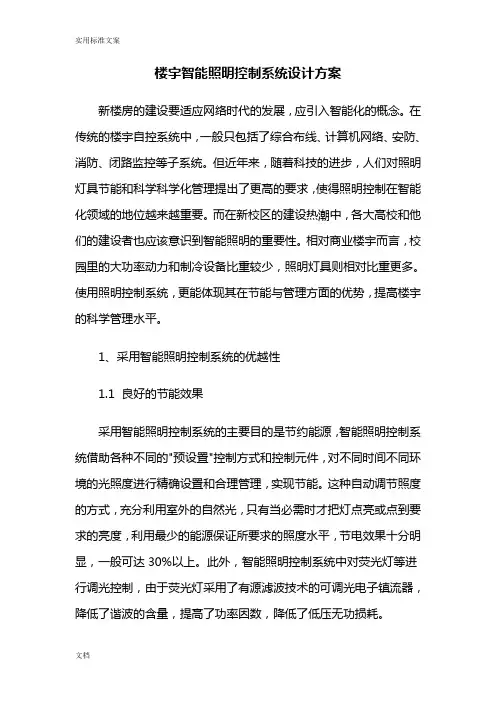

楼宇智能照明控制系统方案设计
楼宇智能照明控制系统设计方案新楼房的建设要适应网络时代的发展，应引入智能化的概念。
在传统的楼宇自控系统中，一般只包括了综合布线、计算机网络、安防、消防、闭路监控等子系统。
但近年来，随着科技的进步，人们对照明灯具节能和科学科学化管理提出了更高的要求，使得照明控制在智能化领域的地位越来越重要。
而在新校区的建设热潮中，各大高校和他们的建设者也应该意识到智能照明的重要性。
相对商业楼宇而言，校园里的大功率动力和制冷设备比重较少，照明灯具则相对比重更多。
使用照明控制系统，更能体现其在节能与管理方面的优势，提高楼宇的科学管理水平。
1、采用智能照明控制系统的优越性1.1 良好的节能效果采用智能照明控制系统的主要目的是节约能源，智能照明控制系统借助各种不同的"预设置"控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。
这种自动调节照度的方式，充分利用室外的自然光，只有当必需时才把灯点亮或点到要求的亮度，利用最少的能源保证所要求的照度水平，节电效果十分明显，一般可达30%以上。
此外，智能照明控制系统中对荧光灯等进行调光控制，由于荧光灯采用了有源滤波技术的可调光电子镇流器，降低了谐波的含量，提高了功率因数，降低了低压无功损耗。
1.2延长光源的寿命延长光源寿命不仅可以节省大量资金，而且大大减少更换灯管的工作量，降低了照明系统的运行费用，管理维护也变得简单了。
无论是热辐射光源，还是气体放电光源，电网电压的波动是光源损坏的一个主要原因。
因此，有效地抑制电网电压的波动可以延长光源的寿命。
智能照明控制系统能成功地抑制电网的浪涌电压，同时还具备了电压限定和轭流滤波等功能，避免过电压和欠电压对光源的损害。
采用软启动和软关断技术，避免了冲击电流对光源的损害。
通过上述方法，光源的寿命通常可延长2～4倍。
1.3 改善工作环境，提高工作效率良好的工作环境是提高工作效率的一个必要条件。
良好的设计，合理地选用光源、灯具及优良的照明控制系统，都能提高照明质量。

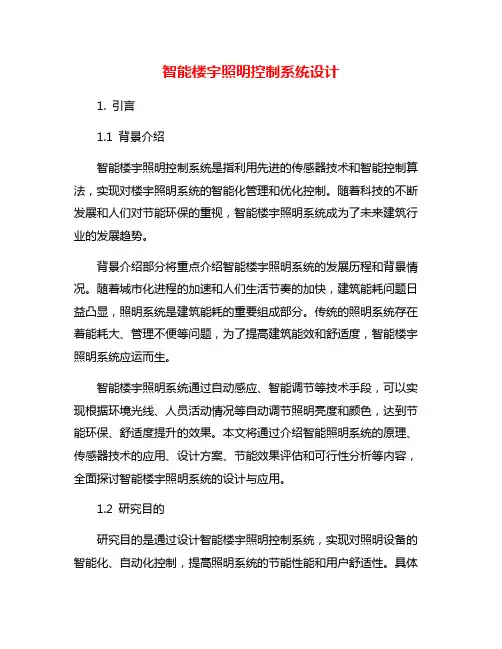

智能楼宇照明控制系统设计
智能楼宇照明控制系统设计1. 引言1.1 背景介绍智能楼宇照明控制系统是指利用先进的传感器技术和智能控制算法，实现对楼宇照明系统的智能化管理和优化控制。
随着科技的不断发展和人们对节能环保的重视，智能楼宇照明系统成为了未来建筑行业的发展趋势。
背景介绍部分将重点介绍智能楼宇照明系统的发展历程和背景情况。
随着城市化进程的加速和人们生活节奏的加快，建筑能耗问题日益凸显，照明系统是建筑能耗的重要组成部分。
传统的照明系统存在着能耗大、管理不便等问题，为了提高建筑能效和舒适度，智能楼宇照明系统应运而生。
智能楼宇照明系统通过自动感应、智能调节等技术手段，可以实现根据环境光线、人员活动情况等自动调节照明亮度和颜色，达到节能环保、舒适度提升的效果。
本文将通过介绍智能照明系统的原理、传感器技术的应用、设计方案、节能效果评估和可行性分析等内容，全面探讨智能楼宇照明系统的设计与应用。
1.2 研究目的研究目的是通过设计智能楼宇照明控制系统，实现对照明设备的智能化、自动化控制，提高照明系统的节能性能和用户舒适性。
具体目的包括：1. 提高楼宇照明系统的能源利用率，降低能耗，减少能源浪费，实现节能减排。
2. 提升照明系统的控制精度和响应速度，满足用户对不同场景的照明需求，提高照明系统的智能化水平。
3. 结合传感器技术，实现对光照、人体活动等环境因素的实时感知和自适应调节，提高照明系统的智能化和舒适性。
4. 通过对智能楼宇照明系统设计方案的研究和实践，验证系统的节能效果和可行性，为未来智能化建筑领域的发展提供技术支持和经验积累。
通过研究智能楼宇照明控制系统设计，可以为促进绿色建筑、智能建筑的发展，推动建筑行业向智能化、可持续发展方向迈进，为人们提供更舒适、健康、节能的建筑环境。
2. 正文2.1 智能照明系统原理智能照明系统原理是指利用先进的技术和设备，实现对楼宇照明的智能控制和管理。
其核心原理包括光感知技术、参数控制技术、网络通信技术和数据分析技术。

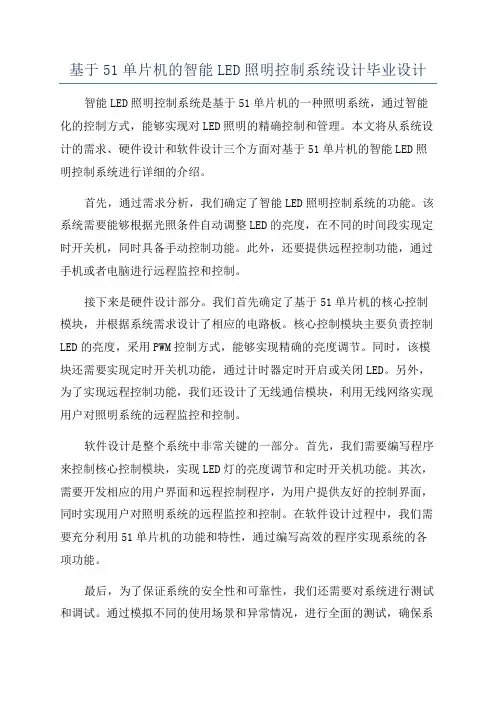

基于51单片机的智能LED照明控制系统设计毕业设计
基于51单片机的智能LED照明控制系统设计毕业设计智能LED照明控制系统是基于51单片机的一种照明系统，通过智能化的控制方式，能够实现对LED照明的精确控制和管理。
本文将从系统设计的需求、硬件设计和软件设计三个方面对基于51单片机的智能LED照明控制系统进行详细的介绍。
首先，通过需求分析，我们确定了智能LED照明控制系统的功能。
该系统需要能够根据光照条件自动调整LED的亮度，在不同的时间段实现定时开关机，同时具备手动控制功能。
此外，还要提供远程控制功能，通过手机或者电脑进行远程监控和控制。
接下来是硬件设计部分。
我们首先确定了基于51单片机的核心控制模块，并根据系统需求设计了相应的电路板。
核心控制模块主要负责控制LED的亮度，采用PWM控制方式，能够实现精确的亮度调节。
同时，该模块还需要实现定时开关机功能，通过计时器定时开启或关闭LED。
另外，为了实现远程控制功能，我们还设计了无线通信模块，利用无线网络实现用户对照明系统的远程监控和控制。
软件设计是整个系统中非常关键的一部分。
首先，我们需要编写程序来控制核心控制模块，实现LED灯的亮度调节和定时开关机功能。
其次，需要开发相应的用户界面和远程控制程序，为用户提供友好的控制界面，同时实现用户对照明系统的远程监控和控制。
在软件设计过程中，我们需要充分利用51单片机的功能和特性，通过编写高效的程序实现系统的各项功能。
最后，为了保证系统的安全性和可靠性，我们还需要对系统进行测试和调试。
通过模拟不同的使用场景和异常情况，进行全面的测试，确保系统能够正常工作。
同时，还需要进行性能优化和故障排除，保证系统在长时间运行中不会出现问题。
综上所述，基于51单片机的智能LED照明控制系统设计是一个复杂的工程，需要从系统需求、硬件设计和软件设计等多个方面进行全面考虑。
通过合理的设计和严谨的测试，能够设计出高性能、高可靠性的智能LED照明控制系统，为用户提供更好的照明体验。
毕业设计(论文)任务书(范文,仅供参考格式)【范本模板】
梧州学院毕业设计（论文）任务书课题名称教学楼智能灯光控制系统设计系部电子信息工程系专业电子信息工程班级05电本1班学号0500604143姓名容慧钧指导教师(签名) 年月日教研室主任(签名) 年月日一、课题的内容和要求：设计并制作一个以MCS-51系列单片机为核心，由主机单元和从机单元组成，通过指令的方式实现教学楼照明的一套智能教学灯光控制系统.其中从机单元包括控制器、光线采集电路、人数采集电路、显示模块、通信接口模块，主机单元包括液晶显示模块、键盘模模块、实时时钟模块等模块.二、设计的技术要求与数据（或论文主要内容）：论文的主要内容：设计一套关于教学楼灯光控制的系统，可实现对教学楼灯光的总体控制，不需要人工职守，能根据教室的光线情况、使用情况和设定的要求，自动分析各种状态给出照明控制信号,对教学楼的灯光进行自动控制.并能根据需要将每个教室的光线、当前教室人数、灯光使用情况反馈到中央控制单元,经过中央控制单元再反馈到学校的后勤管理灯光控制中心。
三、设计(论文)工作起始日期:自2009 年1月20日起，至2009 年 4 月20 日止。
四、进度计划与应完成的工作：1．2009年1月23日至2009年1月31日:查阅资料,做出设计方案；2．2009年2月1日至2009年2月15日：模块电路的设计与实践，完成电路设计;3．2009年2月16日至2009年3月10日：完成作品设计、制作与调试；4．2009年3月11日至2009年3月31日：完成毕业设计论文初稿;5．2009年4月1日至2009年4月20日：完成毕业设计的全部工作五、主要参考文献、资料：［1］赵广林．Protel DXP电路设计与制作［M］．电子工业出版社，2005.8,15-342[2] 冯耀辉等．PowerPCB 5.0入门与提高［M］．人民邮电出版社，2004。
6，17—48[3] 康华光等．电子技术基础（模拟部分第五版)[M]．高等教育出版社，2006。
声光控制楼道照明灯的设计与制作毕业设计论文
声光控制楼道照明灯的设计与制作毕业设计论文摘要：本文以声光控制楼道照明灯的设计与制作为研究对象，利用声控制和光控制技术，研发了一款智能化的楼道照明灯。
通过声音的感应和光线的检测，实现了对楼道照明灯的智能调节，提高了照明的舒适性和节能效果。
本文主要包括声光控制系统的设计、硬件电路设计、软件设计和实验结果分析等内容，最终实现了设计与制作的目标。
关键词：声控制，光控制，楼道照明灯，智能化，节能效果1.引言楼道照明灯是公共建筑中经常使用的照明设备之一、现有的楼道照明灯大多使用传感器控制，但是无法根据环境光线和人声的变化进行智能调节。
因此，本文的目标是设计一款具有声光控制功能的楼道照明灯，能够根据环境的变化自动调节亮度，提高照明的舒适性和节能效果。
2.声光控制系统的设计声光控制系统由声音感应模块、光线检测模块、控制模块和照明模块组成。
声音感应模块用于检测声音的变化，光线检测模块用于检测环境光线的亮度，控制模块用于接收并处理传感器的数据，照明模块用于根据控制模块的指令调节照明灯的亮度。
3.硬件电路设计硬件电路设计包括声音感应模块、光线检测模块、控制模块和照明模块的设计。
声音感应模块使用麦克风传感器，通过声音的震荡频率来判断声音的大小。
光线检测模块使用光敏电阻，并通过电路判断光线的亮度。
控制模块使用单片机，对传感器的数据进行处理，并控制照明模块的亮度。
照明模块使用LED灯，根据控制模块的指令调节亮度。
4.软件设计软件设计主要包括采集传感器数据、处理数据并控制照明灯的亮度。
通过编程实现声音感应模块和光线检测模块的数据采集，并根据设定的算法处理数据，发送指令给控制模块，从而调节照明灯的亮度。
5.实验结果分析进行了一系列实验以评估设计与制作的效果。
实验结果表明，声光控制楼道照明灯能够根据环境光线和人声的变化智能调节亮度，提高了照明的舒适性和节能效果。
实验结果还验证了硬件电路设计和软件设计的可行性和效果。
6.结论本文设计与制作了一款声光控制楼道照明灯，实现了对楼道照明灯的智能调节。
智能灯控系统的设计与实现毕业论文
智能灯控系统的设计与实现毕业论文目录摘要----------------------------------------------------------1 ABSTRACT--------------------------------------------------2 1.引言--------------------------------------------------------51.1课题研究的意义----------------------------------------51.2国内外教室灯光控制器研究的现状及其存在的问题------------51.3本课题研究的内容和目标----------------------------------7 1.3.1研究内容------------------------------------------7 1.3.2研究目标------------------------------------------71.4本课题拟解决的关键问------------------------------------82.教室灯光控制器简介及控制方案的分析---------------------82.1教室灯光控制器简介--------------------------------------82.2系统控制方案的分析--------------------------------------83.系统控制模块的硬件设计-----------------------------------93.1控制模块的硬件构成--------------------------------------93.2控制系统的主要硬件电路--------------------------- ------9 3.2.1系统主控电路-------------------------------------10 3.2.2在线编程模块电路---------------------------------10 3.2.3系统供电电路-------------------------------------11 3.2.4数据采集电路-------------------------------------123.2.5系统时钟电路-------------------------------------16 3.2.6系统看门狗电路-----------------------------------19 3.2.7继电器驱动接口电路--------------------------- ---21 3.2.8超时报警电路-------------------------------------214控制模块软件设计与开发-----------------------------------224.1系统监控主程序模块-------------------------------------23 4.1.1系统自检初始化-----------------------------------234.1.2定时中断处理-------------------------------------24 4.1.3多任务操作系统的构建-----------------------------244.2数据采集模块-------------------------------------------25 4.2.1人体存在传感器的优缺点---------------------------25 4.2.2数据采集软件设计的实现---------------------------25 4.2.3人体存在传感器的抗干扰措施-----------------------26 4.2.4人体存在传感器的安装要求-------------------------274.3时钟模块-----------------------------------------------274.3.1数据输入输出-------------------------------------27 4.3.2时钟内部寄存器的使用-----------------------------28 4.3.3时钟自检初始化-----------------------------------29 4.3.4时钟程序设计-------------------------------------304.4显示驱动模块-------------------------------------------304.4.1 ULN2803驱动器的应用-----------------------------32 4.4.2显示程序设计-------------------------------------324.5系统键功能---------------------------------------------33 4.5.1键功能处理程序-----------------------------------335系统调试运行及问题分析-----------------------------------345.1单片机系统调试方法及步骤-------------------------------34 5.2出现的主要问题及分析解决-------------------------------356.结论和建议-------------------------------------------------366.1结论---------------------------------------------------366.2建议---------------------------------------------------377.致谢--------------------------------------------------------38 参考文献-----------------------------------------------------39附图A--------------------------------------------------------40附图B -------------------------------------------------------41附录一 ------------------------------------------------------42 附录二-------------------------------------------------------441.引言1.1课题研究的意义随着社*@#￥%……！&会经济和科学技术的发展，人们的生活水平也不断提高，导致用电负荷的增加，又由于世界性的能源危机，能源缺乏已成为世界所面临的严峻问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科毕业论文题目：楼宇智能照明控制系统设计院（部）：信息与电气工程学院专业：电气工程与自动化目录摘要 IVABSTRACT V1前言 11.1选题背景和意义 11.2课题关键问题及难点 21.3调研综述 21.3.1目前国内、国外该项目的研究状况 21.3.2目前项目的发展趋势 31.4主要研究内容 32 基于CAN总线的系统结构 42.1 CAN技术简介 42.2基于CAN总线的控制系统网络拓扑结构 5 2.3 CAN总线系统的通信方式 62.4 CAN总线的分层结构 62.5 CAN总线报文格式与类型 72.5.1 数据帧 72.5.2.远程帧 82.5.3 出错帧 82.5.4超载帧 92.5.5 错误检测 92.6 本系统结构及特点 103．智能照明系统的硬件设计 123.1 系统简介 123.2 CAN通信接口模块的设计 123.2.1 芯片介绍 123.2.2 SJA1000工作原理 143.2.3 基于SJA1000的CAN总线硬件接口电路设计 153.2.4采用MAX232芯片接口ＰＣ机与单片机的连接 163.3控制面板模块的设计 173.3.1 74HC164芯片说明 173.3.2显示部分设计 193.3.3键盘部分设计 203.3.4基于74HC164的中断串行键盘硬件设计 213.3.5矩阵式键盘的按键识别方法 223.4智能继电器模块 223.4.1电压-频率变换器LM331的介绍 233.4.2继电器模块基本原理结构 243.4.3整流模块设计 243.4.4 V/F转换器LM331模块 253.4.5光电耦合器6N137 263.4.6单片机AT89C51模块 263.5传感器模块 283.5.1热释电传感器的工作原理 283.5.2芯片介绍 303.5.3热释电传感器原理 313.5.4照度传感器的设计 323.5.5 A/D转换部分 333.6调光模块 353.6.1电子镇流器调光功能的主要实现方法 363.6.2基于IR2159的荧光灯可调光电子镇流器的电路设计 373.6.3基于IR21592的调光电子镇流器 383.7远程控制模块 403.7.1芯片介绍 403.7.2 工作原理 423.8看门狗电路 443.8.1 X5045芯片引脚及功能介绍 443.8.2 看门狗电路的工作原理 453.8.3基于X5045的复位电路硬件设计 463.9 小结 464.智能照明系统的软件电路设计 464.1 CAN通信接口模块软件设计 474.2控制面板模块软件设计 494.3智能继电器模块软件设计 524.5调光模块软件设计 554.6 小结 565 结论 565.1主要结论 565.2不足与展望 57谢辞 59参考文献 60摘要随着社会的进步,建筑设计也向着更舒适、安全和节省能源的方向发展。
智能照明系统充分利用电子技术、通信技术和计算机网络技术将建筑物内的各种照明器具有机的连接在一起，实现有效的管理和控制。
智能照明系统正是智能家居的趋势之一。
针对传统照明系统布线麻烦、节能效果差等缺点，我们设计开发了基于CAN总线技术的智能照明系统。
系统中的智能灯光节点能够根据外界光强自适应调整自身灯光亮度，周期性采集室内光强、有无人进出等环境信息，并及时响应用户的控制命令。
本文主要介绍了智能调光系统及设计过程中的关键技术环节,包括CAN总线技术的应用，系统网络设计、智能继电器、控制面板、传感器和红外遥控技术,并描述了智能调光系统的主要应用。
关键词：CAN总线；智能继电器；智能调光；红外遥控Design of Building Intelligent Lighting-Control SystemABSTRACTAlong with the social progress, the design of building towards a more comfortable, safe and energy-saving direction .To achieve effective management and control of. building ,intelligent lighting system make full use of electronic technology, communicationand computer network technology to a variety of lighting fixtures within the building together organically. Intelligent lighting system is just the trends of intelligent home.We design and development of intelligent lighting systems . based on CAN bus technology , taking into account that it trouble for wiring, and poor energy efficiency drawback in traditional lighting system.Intelligent node in the intelligent lighting system can according to outside light levels adaptive adjustment its light intensity, collected indoor light intensity periodically, testing if there has people in or out and timely response to user control commands.This paper describes the design of intelligent light system and key techniques in the process, including the CAN-bus technology, the design of network system intelligent relays, control panels, sensors and infrared remote control technology, and describes the major intelligent light system application.Key Words: CAN bus; intelligent relay; intelligent light; infrared remote control1前言1.1选题背景和意义随着信息控制技术的发展, 现代化建筑中的楼宇自控设备和不同功能的系统越来越多, 越来越复杂。
但无论何种建筑, 也不论该建筑的智能化程度有多高, 照明控制一直在其楼宇自控系统中占据十分重要的位置。
目前，我国照明用电占建筑用电的20%-30%，该项目是一种基于单片机89C51和CAN总线的智能照明系统硬、软件设计。
该系统可根据对光强度的不同需求，均匀调节环境内光照强度，实现室内照明的人性化、个性化。
传统的控制方法是将被控制的设备用连线引入控制室, 这样不仅造成电力电缆铺设过多, 增加了投资成本, 而且还大大增加了灯回路的辐射干扰, 对空间电磁环境造成了污染。
智能照明控制系统为现代化建筑楼宇照明提供了新途径—微机型灯光控制系统。
它采用网络控制技术,使得照明灯的电力线路可以不再经过控制室,而直接引入顶棚或马道。
这种控制方法不仅可以方便地控制灯光的亮度, 还减少了电力线路及相应设施投资,减少了灯回路的辐射干扰,而且可以使灯回路采用母线方式布线,线路规整,便于安装维修。
但在目前使用的微机型灯光控制系统中,由于网络通信大多采用RS-232、RS-485、20mA 电流环等通信方式[1],因而普遍存在通信距离短、数据传输速度慢、误码率高、可靠性差等问题[2]。
CAN 总线是现场总线的一种,具有通信速率高、开放性好、报文短、纠错能力强以及控制简单、扩展能力强、系统成本低等技术特点和一系列优点。
CAN是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。
通信速率可达1MBPS。
其特点有：（1）CAN总线通信接口集成了CAN协议的物理层和数据链路层功能，可完成对通信数据的成帧处理，包括位填充、数据块编码、循环冗余检验、优先级判别等工作。
（2）CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码。
CAN协议采用CRC检验并可提供相应的错误处理功能，保证了数据通信的可靠性。
（3）CAN总线采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。
CAN总线的微机灯光控制系统就是采用现场总线控制技术[3],构成全分散式微机灯光控制系统,有效地解决了微机型灯光控制系统的不足。
CAN总线所需的完善的通信协议[4]可由CAN控制器芯片和接口芯片实现, 大大降低了系统的开发难度、组成成本, 缩短了开发周期。
该系统投资少、功能强、可靠性高、便于扩展, 特别适合大型的智能办公大厦对灯光设备的控制需要。
在市场上具有强劲的竞争力。
1.2课题关键问题及难点该课题的关键技术是CAN总线技术。
CAN（controller area network）是一种有效支持分布式实时控制的串行通信网络。
CAN总线控制器可工作于多种方式，并采用无损结构逐位仲裁竞争方式向总线发布数据( 它废除了站地址编码，代之以对通信数据进行编码，这可使不同节点同时接收到相同的数据，使CAN 总线构成的网络测控节点之间的数据通信实时性更强，并且容易构成冗余结构，提高系统的可靠性和灵活性( 其次，CAN总线通过CAN控制器接口芯片PAC82C250 的2个输出端CANH 和CANL 与物理总线相连( 当系统有错误出现多节点同时向总线发送数据时，系统将不会出现总线短路，损坏某些节点的问题，而且CAN 节点在错误严重情况下具有自动关闭功能，保证不会出现RS485网络中因个别节点出现问题，使得总线处于“死锁”状态。
难点在于采用CAN总线技术组网，连接各种类型的照明控制装置，来实现能量管理，实现照明的定时控制和按需求控制等功能。
1.3调研综述1.3.1目前国内、国外该项目的研究状况从20世纪60年代开发了白炽灯、荧光灯、高强度放电灯所使用的电子调光器[5]，到20世纪90年代以来，国外以计算机技术为基础开发出灯光自动调光系统、自动关停系统和自动补偿系统，也称“智能照明”的新型照明控制系统，并已有定型产品得以良好的推广和运用，使建筑照明由传统控制走向计算机控制或无人控制的新领域。
