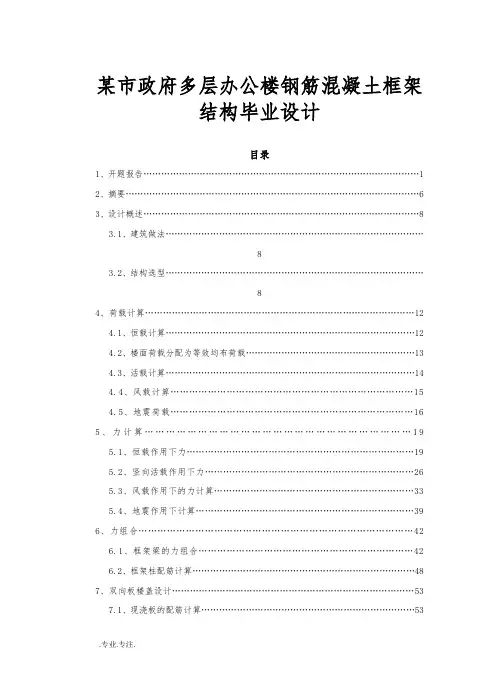

某市政府多层办公楼钢筋混凝土框架结构毕业设计
某市政府多层办公楼钢筋混凝土框架结构毕业设计目录1、开题报告 (1)2、摘要 (6)3、设计概述 (8)3.1、建筑做法……………………………………………………………………………83.2、结构选型……………………………………………………………………………84、荷载计算 (12)4.1、恒载计算 (12)4.2、楼面荷载分配为等效均布荷载 (13)4.3、活载计算 (14)4.4、风载计算 (15)4.5、地震荷载 (16)5、力计算 (19)5.1、恒载作用下力 (19)5.2、竖向活载作用下力 (26)5.3、风载作用下的力计算 (33)5.4、地震作用下计算 (39)6、力组合 (42)6.1、框架梁的力组合 (42)6.2、框架柱配筋计算 (48)7、双向板楼盖设计 (53)7.1、现浇板的配筋计算 (53)7.2、屋面板设计 (53)7.3、楼面板设计 (56)8、楼梯配筋计算 (58)8.1、建筑设计 (58)8.2、楼梯梯段 (58)8.3、平台板计算 (59)8.4、平台梁的计算 (60)9、基础设计 (62)9.1、边柱独立基础 (62)9.2、中柱联合基础 (66)9.3、验算基础高度 (67)9.4、基础板配筋计算 (68)10、纵向框架梁设计 (70)10.1、荷载计算…………………………………………………………………………70 10.2、力计算 (70)10.3、承载力计算………………………………………………………………………7 1 11、电算结果验算 (73)致谢 (74)附录 (75)参考文献 (80)1、开题报告毕业设计是大学本课教育培养目标的实现和检验所学知识掌握程度的重要阶段，是综合学习的阶段，是深化、综合、拓宽所学知识的一次实践机会，是对大学期间所学专业知识的全面总结。
我所做的设计题目为 "XX 综合办公楼" ，在设计前，我复习了《房屋建筑学》，《土力学地基基础》，《结构力学》，《钢筋混凝土结构》，《多层及高层建筑结构设计》《建筑结构抗震设计》等大学所学的主要专业课程，以便能够在设计中更好的综合考虑各方面的设计要点，同时阅读了关于抗震，混凝土结构，建筑荷载等若干设计,施工规。
框架结构毕业设计结构计算书
智能建筑建筑工程设计院办公楼设计摘要：设计题目为智建建筑工程设计院办公楼设计，钢筋混凝土框架结构，现浇梁板。
设计要求耐久等级为二级，耐火等级为二级；抗震按7度考虑,框架抗震等级为三级.在计算中由于采用手算,仅考虑框架单向受力进行计算.首先选取出一榀框架，对荷载进行统计，计算竖向荷载作用下的框架内力计算采用二次弯矩分配法进行计算,活荷载采用不利荷载计算,水平荷载作用下的框架内力计算采用D值法. 对结果进行内力组合计算,并进行强柱弱梁，强剪弱弯，强节点弱构件的抗震原则进行抗震调整,完成框架配筋,再进行基础设计。
关键词：框架结构、承载力、弯矩分配法、D值法、内力组合、抗震调整、基础设计第一部分：建筑设计一、毕业设计的内容工程名称：智建建筑工程设计院办公楼设计二、毕业设计的要求与数据（一）设计要求：总建筑面积4500±10%平方米，层数5层，采用钢筋混凝土框架结构，层高3.3米（其中底层3.6米），室内外高差0.45-0.9米。
（二）设计内容：1、一层~二层为行政办公用房并设接待室一间；三层为业务管理用房，四层以上为设计科研用房，每层设会议室一间，男女厕所各一个。
2、设计标准：一般标准的公用建筑（三）设计条件1、降雨量：年平均降雨量675mm,最大降雨量1150mm，日最大降雨量98.5mm,每小时最大降雨量55.8mm，按每200平方米汇水面积，考虑Φ100mm，落水管一根。
2、温度：最热月平均温度为25. 3℃，最冷月平均气温-3℃。
3、主导风向：夏季西南风，冬季东北风。
4、基本风压：0.4KN/m2。
5、基本雪压：0.3kN/m2。
6、耐火等级：二级。
7、地震基本烈度：7度。
8、土质情况：杂填土0.5m，粉土3.5 m。
地基承载力200Kpa。
9、冻土深度：0.5m。
10、水文资料：地下12米未见地下水。
11、建筑场地：Ⅱ级。
三、总体构思说明（一）总体设计本设计为设计院办公楼属于公共建筑，因此，主体结构形状设计成较为普遍的“一”字型。
一榀框架结构设计计算书
框架结构设计计算书1。
截面尺寸估算仁七<5^图1结构平面布置图横梁AB轴的截面尺寸为：h=L/12=6000/12=500mm ，取500mmb=h/3=500/3=167mm ，取250mm横梁BD轴的截面尺寸为：h=L/12=8000/12=666mm ，取700mmb=h/3=700/3=233mm ，取300mm纵梁1-2轴的截面尺寸为：h=L/12=8100/12=675mm ，取700mmb=h/3=700/3=233mm ，取300mm次梁的截面尺寸为：h=L/18=8100/12=450mm ，取500mmb=h/3=500/3=167mm ，取250mm现浇板厚为：h=L/50=6000/50=120mm柱子的截面尺寸：按层高确定：底层层高H =3900 mmb =(1/10-1/15) x H =390-260 mm按轴压比确定：可根据式A c N估算。
各层的平均荷载设计值近似取14 kN/m2，柱的负载面积为(4+3) X8。
1m2。
f c由公式可得第一层柱截面面积为：AO N/fc>1。
4X 14X (4+3) X 8。
1 X 3 X 103/14。
3=233144mm 2所以b=h> 482mm，第一、二层柱截面取b=h=500mm 第三层柱截面面积为：AON/fO1。
4X 14X ( 4+3) X 8。
1 X 103/14。
3= 77714mm所以b=h > 278mm ，取b=h=400mm柱子的高度：首层柱高3。
9m，二、三层柱高3。
6m2 。
框架结构计算简图2.1 框架的线刚度计算取楼层中间的一根框架进行计算。
框架的计算单元如图2，绘出框架计算简图。
图2框架计算简图框架梁、柱的混凝土强度等级为C30，计算梁的截面惯性矩：表1横梁线刚度i b计算表梁编号层次Ec(N/mm2)b(mm)h(mm)I O (mm4)L(mm)EcI o/L(N。
框架结构设计计算书
目录第一篇:设计报告 (4)第二篇：框架结构设计计算 (11)1.工程概况 (11)1.1 工程概况 (11)1.2 建筑地点 (11)1.3 建筑规模 (11)1.4 抗震设防烈度 (11)1.5主要建筑技术经济技术指标 (11)1.6 建筑室外做法 (12)1.7 荷载取值情况 (12)1.8 地质材料 (12)2 结构布置简图及计算图 (12)2.1 结构布置简图 (13)2.2 梁柱截面尺寸及柱高和板厚的确定 (10)2.3 结构计算简图的确定 (13)3．重力荷载计算 (16)3.1 屋面及楼面的永久荷载标准值 (16)3.2 屋面及楼面可变荷载标准值 (16)3.3 梁柱墙门窗重力荷载计算 (19)3.4 重力荷载标准值 (19)4.框架侧移刚度计算 (20)5.横向水平荷载作用框架结构内力和侧移计算 (20)5.1 横向水平地震作用下框架结构的内力侧移计算 (21)5.1.1 横向自振周期计算 (21)5.1.2 水平地震剪力计算 (22)5.1.3 水平地震作用下的位移验算 (25)5.2 横向风荷载作用下框架结构内力和侧移计算 (29)5.2.1 风荷载标准值 (29)5.2.2 风荷载作用下的水平位移验算 (32)5.2.3 风荷载作用下框架结构的内力计算 (33)6. 竖向荷载作用下框架结构的内力计算 (36)6.1 竖向框架内力计算 (36)6.1.1 计算单元 (36)6.1.2 荷载计算 (37)6.2 横向框架和梁柱的内力组合 (48)6.2.1 结构抗震等级 (48)6.2.2 框架梁内力组合 (48)6.3 框架柱内力组合 (51)6.3.1 内力组合 (51)6.3.2 柱端弯矩值设计的调整 (52)7. 截面设计 (44)7.1 框架梁 (44)7.2 框架柱 (48)7.2.1 剪跨比和轴压比验算 (48)7.2.2 柱正截面承载力计算 (50)7.2.3 柱斜截面承载力计算 (51)8. 双向板肋形楼盖设计 (63)8.1 设计资料 (64)8.2 楼盖板设计 (64)9. 基础设计 (66)9.1 初步确定基础底面 (67)9.2 计算基础最大应力 (67)9.3 地基承载力设计值及地基承载力验算 (68)9.4 基础冲切力验算 (68)9.5 配筋计算 (69)10.楼板设计 (70)10.1 梯段板设计 (71)10.2 平台板设计 (72)10.3平台梁设计 (73)第三篇：致谢 (76)附录1：建施图附录2: 结施图第一篇：设计报告四川达州凤鸣乡教学楼设计作者：鲁仕银（四川农业大学城乡建设学院，土木工程教育专业，20078666）导师：莫忧（四川农业大学城乡建设学院）摘要：进入21世纪，我们进入了知识经济的时代，随着对“科学技术是第一生产力”的深入理解，各个城市的综合教学楼如雨后春笋般修建起来成，并结合各个地方的特色，这就对教学楼的设计提出了更高的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。
1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。
（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。
内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。
（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。
（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。
（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。
（6）地质资料：属Ⅲ类建筑场地。
（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。
（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。
建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。
结构计算简图如图3所示。
根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。
各梁柱构件的线刚度经计算后列于图3。
其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。
边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。
图中各荷载值计算如下：p6AB=P6CD=2.0×3.6=7.2 kN/mp6BC= 2.0×2.5=5.0kN/mP6A=P6D=1/2×3.6×1/2×3.6×2.0=6.48kN/mP6B=P6C=1/2×(3.6+3.6-2.5)×1/2×2.5×2.0 +1/4×3.6×3.6×2.0=12.36kN/mp AB=p CD=2.0×3.6=7.2 kN/mp BC = 2.0×2.5=5.0 kN/mp A=p D=1/2×3.6×1/2×3.6×2.0=6.48kN/mp B=p C=1/2×(3.6+3.6-2.5)×1/2×2.5×2.0 +1/4×3.6×3.6×2.0=12.36kN/m（2）活荷载作用下的结构计算简图5.风荷载计算风荷载标准值计算公式为ω=βZμSμZωO因结构高度H=23.5m<30m，可取βz=1.0；对于矩形截面μS=1.3μZ可查荷载规范，当查得的μZ<1.0时，取μZ=1.0。
将风荷载换算成作用于框架每层节点上的集中荷载，计算过程如表1所示。
表1为一榀框架各层节点的受风面积，计算结果如图6所示。
表1风荷载计算（1）采用分层法计算分层法计算简图中梁上的分布的荷载由矩形和梯形两部分组成，求固端弯矩时可根据固端弯矩相等的原则，先将梯形分布荷载和三角形分布荷载，化为等效分布荷载；等效均布荷载如上图（右）。
顶层：G边顶= g AB1 +(1 - a2 + a3) g AB2= 3.4+（1-2×0.3252+ 0.3253 ）×14.33=15.19 KN/mg中顶= g BC1 + 5/8 g AB2 = 2.7 + 5/8×9.95 = 8.92 KN/m结构内力可用弯矩分配法计算并利用结构对称性取二分之一结构计算。
各杆的固端弯矩为M AB = 1/12g边l边2 = 1/12×15.19×62=45.17KN·mM BC = 1/3g边l边2 = 1/3×8.92×1.252=4.66KN·mM CB = 1/6g边l边2 = 1/6×8.92×1.252=2.33KN·m弯矩分配计算过程如下图所示，计算所得结构弯矩图如下，柱子的线刚度取框架柱实际线刚度的0.9倍。
