导座式升降脚手架技术交底资料

1 导座式升降脚手架技术交底资料目录 1、操作工人要求： ........................................ 2 2、安全教育、技术交底 .................................... 2 3、构配件检查验收 ........................................ 2 4、安装辅助架的搭设及搭设要求： .......................... 2 5、预留孔埋设 ............................................ 3 6、安装水平支承框架 ...................................... 4 7、吊装导轨主框架 ........................................ 5 8、组装架体 .............................................. 5 9、安装附墙固定导向座 ................................... 10 10、安装提升下吊挂件 .................................... 12

11、安装控制系统 ........................................ 13 12、升降操作 ............................................ 14 13、升降架的使用和维护保养 .............................. 16 14、防电措施 ............................................ 17 15、防雷措施 ............................................ 17 16、升降架的拆除 ........................................ 18 2

导座式升降脚手架技术交底资料 1、操作工人要求： 凡从事导座式升降脚手架操作的人员，必须经安全技术交底和工艺技术培训，考试考核合格后，方可上岗操作。患有不适宜高空作业病的人员或酒后人员，不得上岗操作。所有操作工人、升降架现场管理人员都必须穿有特辰标志的工作服、佩戴有特辰标志的安全帽、操作时挂安全带，且必须高挂低用。

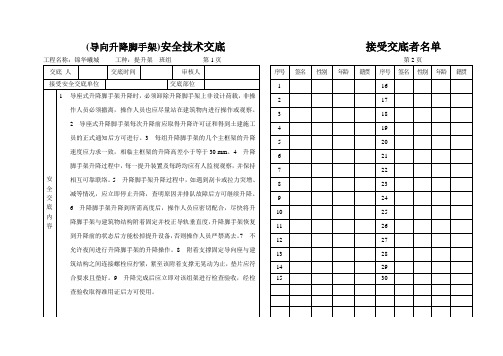

2、安全教育、技术交底 三级安全教育、技术交底及签字现场应照像，现场应人手一本“特辰升降架安全管理资料汇编”，签字现场、签字表、“特辰升降架安全管理资料汇编”等都要有特写镜头；

3、构配件检查验收 升降架构配件进场后的检查验收、数量核对及办理交接签收手续全过程应照像，检查验收时应准备好检验量具：如卷尺、直尺、游标卡尺等，数量核对安全教育、技术交底录，并办理交接签收手续；普通脚手架架料选择，包括：钢管、扣件、脚手板、踢脚板、安全网等；

4、安装辅助架的搭设及搭设要求： 4.1、升降架安装时，有硬平台时直接在该平台上安装升降架，如无硬平台且架体底部悬空高度若超过1900mm时,其下方应搭设安装辅助架； 4.2、安装辅助架地基应按《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）的要求进行夯实，钢管底部垫50×100×L(长)的木枋或槽钢，并设置扫地杆。 4.3、安装辅助架搭设尺寸：内侧大横杆中心离墙300毫米，外侧大横杆中心离墙1450～1500毫米，架体步高≤1800毫米，立杆纵距≤1800毫米。 4.4、安装辅助架搭设高度超过二步架时，每二步架应设置连墙件，连墙件水平间距应小于6000毫米，且架体外侧应设置剪刀撑杆和斜撑杆进行加强加固，保证操作平台有足够的承载能力。 3

4.5、安装辅助架顶部搭设升降架的那步架的内外大横杆应找平，保证高差小于20毫米，小横杆搭设在大横杆上方，间距可为600毫米。

5、预留孔埋设 5.1、在安装水平支承框架的同时可进行底部固定导向座安装孔的预留。 5.2、预留注意事项： 5.2.1、所有预留孔位置应按施工方案机位位置预留； 5.2.2、所有预留管必须与主体结构上钢筋挷扎牢固，管两端应用胶布封口，预留孔必须与建筑结构端面垂直。 5.2.3、固定导向座穿墙螺杆孔洞的预留位置，一般在该层结构板底标高下70mm，在结构梁上或剪力墙上预埋塑料管，塑料管内径选择Φ32 。

5.2.4、固定导向座预埋时根据建筑结构以下几种情况进行(图一～图六) ，图三、图六结构情况时需披图预留二个孔，以便安装三角铁件和钢制可调斜拉杆卸荷结构：

图一图二

图三

图五图四图六 4

5.2.5、随着主体上升，上面各层也应同样预埋，且应保证与下面各层预留孔的垂直偏差小于20毫米。 5.2.6、当主体施工至标准层第三层时，开始预埋吊挂件穿墙螺杆孔洞塑料管，预埋方法按图七～图十二几种情况进行，图九、图十二结构处需预留二个孔，以便安装三角铁件和吊挂件及斜拉卸荷结构，且在附墙固定导向座预埋孔处向左或向右偏移约350毫米，预留孔左右位移误差应小于50毫米，预留孔必须与建筑结构端面垂直。

6、安装水平支承框架 6.1、水平支承框架A、B片按设计图纸拼接，内侧水平支承框架钢管内侧与主体砼间距438mm，内立杆内侧离墙438mm，内外侧框架间距838mm。 6.2、不能安装水平支承框架处可用短钢管连接并予以加强。水平支

图七图十二图八图九图十图十一 5

承框架安装好要横向拉通线保证平直，水平高差小于20毫米。 7、吊装导轨主框架 7.1、首先将下部待安装的二个附墙固定导向座穿套在导轨上，在附墙固定导向座处的导轨上下方用扣件扣牢使附墙固定导向座固定在导轨上。 7.2、根椐施工方案中机位平面图位置吊装导轨主框架，注意起吊点位置尽量能使导轨主框架垂直下放，导轨主框架下放到位后应立即与水平支承框架连接好，校正两个方向垂直度后立即在两侧搭设支撑，导轨主框架中上部与建筑结构连接使导轨主框架定位固定好。 7.3、依次按6.1条要求吊装相邻机位处的导轨主框架并定位固定好，立即搭设第三、四步架的大横杆，使每榀导轨主框架横向连接起来。 7.4、按《建筑施工扣件式钢管脚手架安全技术规范》的要求搭设二步架供主体结构施工用。

8、组装架体 8.1、随着主体工程的施工进度，逐跨组装立杆、大、小横杆、铺脚手板，挂安全网，先搭设二步（或三步）架体供主体施工使用。架体搭设随着主体的上升而逐步向上搭设，始终保证超过操作层一步架。 6

8.2、组装顺序：立杆 大横杆 小横杆 剪刀撑 脚手板 安装提升下吊点 踢脚板 安全网 底层密封板。详见下图所示。

8.3、架体构架搭设原则： 架体构架搭设原则上立杆纵距1800 mm，立杆横距900 mm，步高1900 mm，内侧立杆与水平支承框架立杆用三个旋转扣件挷接，外侧立杆与水平支承框架立杆对接；底部4步架的小横杆长约1100 mm，内挑大横杆离主体结构外端面300 mm，4步架以上的小横杆长约1100 mm，内挑大横杆离主体结构外端面350 mm；组与组之间的间距约为300 mm；在每一步架的架体外侧必须设置防护栏杆（高度1000 mm）和踢脚板（高度200 mm）及安全网（满挂）；底步架必须全密封，密封板与主体结构间设置密封翻板（有特殊要求时可再在第4步架设置密封板和密封翻板）；剪刀撑从底搭设到顶，与水平横杆的夹角≥45°，剪刀撑与所有立杆相交外均须用扣件扣牢，剪刀撑搭接长度≥600 mm，且每一搭接处不小于4个扣件。 8.4、架体构架搭设要求： 8.4.1、立杆接头宜采用对接，对接扣件应交错布置，两个相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不少于500 mm；各接头的中心距主节点的距离小于步距的1/3。 7

8.4.2、架体端部悬挑长度原则上≤2m，特殊情况＞2m时，应加搭人字斜拉杆二根二步架，其水平夹角应≥45°。 8.4.3、当采用钢脚手板时，大横杆与填心杆应设于小横杆上面，当采用木、竹串片脚手板时大横杆应设于小横杆之下，并且每块竹串片脚手板应设铺设在不少于三根小横杆上，大横杆设在立杆内侧，并采用直角扣件与立杆扣紧；对接接头应交错布置，不应设在同步、同跨内，相邻接头水平错开距离应大于等于500 mm，并应避免设在大横杆的跨中；搭接时搭接接头长度不小于1000 mm，并应等距设置3个旋转扣件固定。 8.4.4、各杆件的安装要求为：大横杆水平中心线最大偏差应不大于20 mm，立杆总高垂直度偏差不大于15 mm；每步架的大横杆、小横杆以及内外立杆均应在同一水平面或垂直面上，不得有高低不平，里外混杂情况。 8.4.5、扣件拧紧力矩应控制在40～60N·m之间。扣件盖板边缘至杆端的距离应大于100 mm，但靠建筑物侧的小横杆伸出长度可为50 mm。 8.4.6、当采用钢、木、竹串片脚手板时，每一主节点处必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，操作层上非主节点处的小横杆宜根据支承脚手板的需要等间距设置。 8.4.7、脚手板的铺设： 脚手板是外架主要施工场所，要求铺设整齐，美观、牢固，特别是锈(腐)蚀比较严重的材料杜绝使用。铺设要求：在架体内挑横杆完善后，开始铺设脚手板，要求第二到第四步架离结构面200 mm，五步至八步离结构面350～400 mm，脚手板与横杆应用铁丝绑扎牢固，边缘平齐一条线。同时因脚手板在长期使用过程中，常受到砂浆的腐蚀，应派专人检修，发现松动、探头应及时更换恢复。 8.4.7、搭设剪刀撑的要求：架体外立面必须沿全高设置剪刀撑，剪刀撑跨度不大于6000 mm，其水平夹角为45～60度，并将竖向主框架、水平支承框架、架体构架连成一体，相邻剪刀撑须平行布置；剪刀撑与架体构架的立杆相交处用旋转扣件扣牢；剪刀撑钢管的接长接点，不宜用插口式或对接扣件，应采用搭接方法，搭接长度不小于600 mm，并采用四只旋转扣件锁紧。 8.4.8、安全网的绑扎：安全网是外架防护重点之一，其张挂应严格按要求规范执行，且应杜绝劣质材料的使用，具体要求：上下水平绷紧，与每步架底部应搭接严密，做到不留空隙，平整、美观；横向搭接
