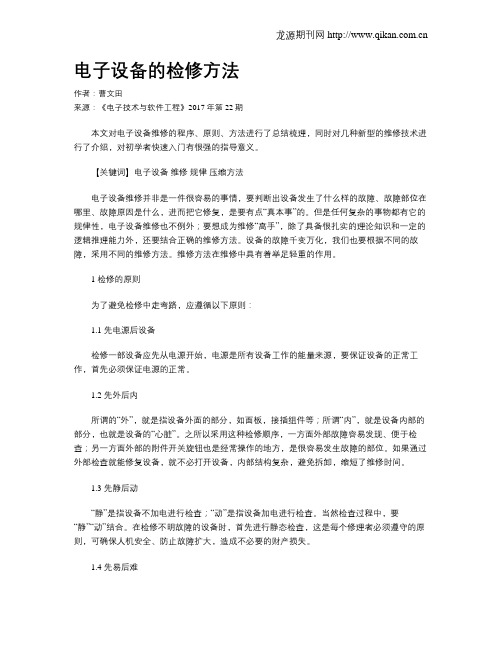

电子设备的检修方法
电子设备的检修方法作者：曹文田来源：《电子技术与软件工程》2017年第22期本文对电子设备维修的程序、原则、方法进行了总结梳理，同时对几种新型的维修技术进行了介绍，对初学者快速入门有很强的指导意义。
【关键词】电子设备维修规律压缩方法电子设备维修并非是一件很容易的事情，要判断出设备发生了什么样的故障、故障部位在哪里、故障原因是什么，进而把它修复，是要有点“真本事”的。
但是任何复杂的事物都有它的规律性，电子设备维修也不例外；要想成为维修“高手”，除了具备很扎实的理论知识和一定的逻辑推理能力外，还要结合正确的维修方法。
设备的故障千变万化，我们也要根据不同的故障，采用不同的维修方法。
维修方法在维修中具有着举足轻重的作用。
1 检修的原则为了避免检修中走弯路，应遵循以下原则：1.1 先电源后设备检修一部设备应先从电源开始，电源是所有设备工作的能量来源，要保证设备的正常工作，首先必须保证电源的正常。
1.2 先外后内所谓的“外”，就是指设备外面的部分，如面板，接插组件等；所谓“内”，就是设备内部的部分，也就是设备的“心脏”。
之所以采用这种检修顺序，一方面外部故障容易发现、便于检查；另一方面外部的附件开关旋钮也是经常操作的地方，是很容易发生故障的部位。
如果通过外部检查就能修复设备，就不必打开设备，内部结构复杂，避免拆卸，缩短了维修时间。
1.3 先静后动“静”是指设备不加电进行检查；“动”是指设备加电进行检查。
当然检查过程中，要“静”“动”结合。
在检修不明故障的设备时，首先进行静态检查，这是每个修理者必须遵守的原则，可确保人机安全、防止故障扩大，造成不必要的财产损失。
1.4 先易后难先检修容易故障，后检修复杂的故障。
由于一台设备的元器件较多，电路结构相对复杂，其产生故障的原因也会千奇百怪，因此遵循这一原则可大大提高检查速度。
往往修理时间很长的设备，一般都是由很简单的故障引起的。
1.5 先通病后特殊先考虑和检修设备的通病位置，后考虑不常见的特殊故障。
电子仪器仪表维修手册
电子仪器仪表维修手册一、简介本手册旨在为电子仪器仪表的维修提供指导和参考，以帮助维修人员准确、高效地诊断和修复故障。
本手册将涵盖一般电子仪器仪表维修所需的基本知识、流程和技巧。
二、维修工具和设备准备1. 维修工具：- 多用途螺丝刀套装- 钳子和镊子- 万用表- 焊接设备和工具- 清洁剂和刷子等2. 维修设备：- 静电防护台- 温控台式焊接工作站- 维修台- 多功能示波器- 信号发生器- 电源供应器- 静电释放器等三、维修流程1. 故障现象分析在开始维修之前，首先需要收集仪器或设备的故障现象信息，包括但不限于以下几个方面：- 是否有电源供应- 是否有显示或指示灯亮起- 是否有异常声音或味道- 是否存在不正常的读数或反馈- 是否出现错误代码或警报信息等2. 电路分析与检修- 根据故障现象，先对电路板进行目测检查，观察是否有焊点松动、元器件烧毁或膨胀等问题。
- 运用万用表等测量工具，逐步检测关键电路元件的电阻、电压和频率等参数，确定是否存在异常。
3. 故障诊断- 根据电路分析结果，结合仪器的使用说明书和维修手册，确定可能的故障原因。
- 通过对比故障现象和已知故障案例，尝试找出最可能的故障原因。
4. 维修处理- 根据故障诊断结果，拆卸或更换故障元器件。
- 进行焊接、拧紧、清洁或调整等操作。
- 注意安全问题和防止二次故障的发生。
5. 功能测试与调整- 维修完成后，对仪器进行功能测试，确保修复后正常运行。
- 进行必要的调整，以保证仪器的准确度和稳定性。
四、维修技巧与注意事项1. 静电防护：- 使用静电防护台和静电释放器等设备，避免静电对仪器和元器件造成损害。
- 避免在干燥环境下操作。
- 不要触摸裸露的电路板或元器件。
2. 维修记录：- 在维修过程中，及时记录每一步的操作、更换的元件和测试结果等信息。
- 便于故障追踪和日后维护，增加效率和减少问题。
3. 定期保养：- 对电子仪器仪表进行定期保养，如清洁、紧固螺栓、更换易损件等，以延长使用寿命和提高性能。
电子电路的故障排除与维修方法
电子电路的故障排除与维修方法电子电路是现代电子设备的核心组成部分。
然而，由于各种原因，电路可能会出现故障。
为了确保设备的正常运行，我们需要学会排除故障并进行维修。
本文将详细介绍电子电路故障排除与维修方法，帮助读者解决相关问题。
一、故障排查前的准备工作1. 取得设备的技术手册和电路图：在排除故障时，这些资料将会非常有用。
2. 关闭电源：在开始排查故障之前，务必断开电路的电源，以保证个人安全。
二、逐步排查故障原因1. 观察现象：首先，仔细观察设备的故障现象。
例如是否有异常烟雾、异响等。
2. 检查电源：检查电源连接是否正常，插头是否松动，电源开关是否打开。
3. 检查线缆和连接器：排除故障的常见原因之一是线缆和连接器松动或损坏。
仔细检查并重新插拔线缆，确保连接紧固。
4. 检查保险丝：检查设备中的保险丝是否熔断，如果是，更换新的保险丝。
5. 使用测试仪器：根据技术手册上的指导，使用合适的测试仪器检测电路中的电压、电流、阻抗等参数。
6. 逐个排除元件：通过逐个排查电路中的元件，可以找出具体引起故障的元件。
通过测量元件的电阻、电容等数值，判断是否正常工作。
三、常见故障解决方法1. 元件损坏：如果确定某个元件损坏，需要将其更换为新的元件。
确保新元件与原件的参数一致，以免影响设备的性能。
2. 电路板焊接问题：电路板上的焊接接触不良可能导致故障。
使用万用表或放大镜仔细检查焊点，并进行重新焊接。
3. 过热问题：某些设备在运行一段时间后可能会产生过热。
在这种情况下，应检查散热器、风扇等部件是否正常运行，并保持设备通风良好。
4. 操作错误：有时故障可能是由于操作错误引起的。
在这种情况下，可以参考技术手册或向专业人士寻求帮助，了解正确的使用方法。
四、故障排除后的测试与运行1. 维修后的测试：在进行维修后，使用测试仪器再次检查元件和电路参数，确保故障已彻底解决。
2. 逐步恢复运行：在确认设备不存在故障后，逐步恢复设备的运行，以确保设备正常工作。
医疗电子产品维修操作流程
医疗电子产品维修操作流程1.维修准备在维修开始之前，维修人员需要准备一系列工具和设备，包括螺丝刀、万用表、焊接工具等。
同时，还需要备好一些常用的维修配件，如电路板、电子元件等，以备需要更换的情况。
2.故障检测当医疗电子产品出现故障时，维修人员首先要进行故障检测，通过仔细观察和听取用户的现象描述，寻找可能的故障点。
然后，使用万用表等工具对电路进行测量，确定故障点的所在。
3.故障定位在确定故障点后，维修人员需要进一步进行故障定位。
通过查阅产品的维修手册和电路图，找出故障点附近的元件和线路。
然后，使用测量仪器逐一检测这些元件和线路，找出具体的故障元件。
4.故障排除找到故障元件后，维修人员需要进行故障排除。
首先，将故障元件取下，然后用万用表或其他设备进行测试，确认其是否损坏。
如果确认损坏，就需要更换相同规格的新元件，并进行焊接。
5.组件组装在故障元件更换完成后，维修人员需要重新组装医疗电子产品。
首先，将各个部件逐一安装回原位，确保连接和定位准确无误。
然后，进行产品的外观清洁和调试工作，确保产品的正常运行。
6.总检验与测试组装完成后，维修人员需要进行总检验与测试，以确保医疗电子产品的性能和功能恢复正常。
这包括对各个功能模块进行测试，检查产品的输入输出是否正常，确认产品是否符合设计要求等。
7.整理和归档维修完成后，维修人员需要整理和归档维修记录和相关资料。
这包括记录维修过程中的操作步骤、故障点和更换的元件等信息，并妥善保存。
同时，对于特殊的故障和维修过程中发现的问题，还需要及时反馈给生产厂家或技术支持部门。
8.维修报告最后，维修人员需要书写维修报告。
这包括对维修过程进行总结和评价，提出改进建议，并向相关人员和部门汇报维修结果。
维修报告的目的是为了加强对维修工作的管理和控制，提高维修效率和质量。
以上是医疗电子产品维修操作流程的主要步骤。
在实际操作中，维修人员需要充分了解产品的结构和工作原理，熟练掌握各种维修工具和设备的使用方法，同时具备良好的沟通和协调能力，以便更好地完成维修任务。

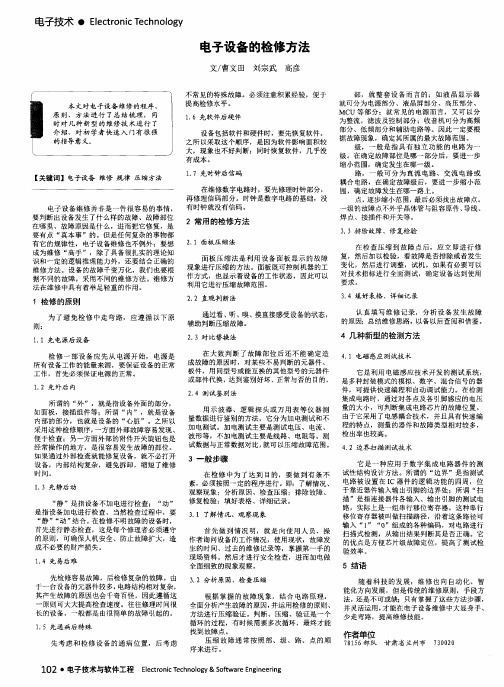

电子设备的检修方法
电子设备的检修 方法
文／ 曹文 田 刘宗武 高彦
部 ，就 整 套 设 备 而 言 的 ； 如 液 晶 显 示 器 就可分为 电源部分 、液 晶屏部分、高压部 分、 ＭＣ Ｕ 等 部 分 ： 就 常见 的 电源 而 言 ， 又 可 以 分 １ ． ６先 软 件 后 硬 件 为整流 ，滤波及控制部分 ；收音机可分为高频 部分、低 频部分和辅助 电路等 。因此一定要根 介 绍，对初 学 者快速 入 门有很 强 设备包括 软件和硬件时 ， 要先恢复软件。 据故障现象，确定其所属的最大故障范 围。 的指导意义。 之所 以采取这个顺序 ，是因为软件影响面积较 级，一般 是指 具有独 立功 能的 电路为 一 大，现象也不好判断；同时恢复软件 ，几乎没 级 。在确定故障部位 是哪一部分后 ，要进一步 有成本 。 缩小范围，确定发生在哪一级 。 【 关键词】电子设备 维修 规律 压缩方法 １ ・ ７先 时钟后信 码 路 ，一 般可 分为 直流 电路、交 流 电路或 耦合 电路 ，在确定故障级后 ，要进一步缩小范 在维修数字 电路时，要先修理时钟部分， 围，确定故障发生在哪一路上 。 再修 理信码部 分。时钟是数字 电路 的基础 ，没 点， 逐步缩小范围， 最后必须找出故障点。 级 的故障 点不外乎晶体管 与阻容原件 、 导线 、 电子设 备维修并非 是一件很容 易的事情， 有时钟 就没有信码 。 要判 断出设备发生 了什么样的故障、故障部位 焊点、接插件和开关等。 ２常用的检修 方法 在哪 里、故障原 因是什么 ，进而把它修复 ，是 ３ ． ３排 除故 障 修复检验 要有 点 “ 真本事 ”的。但是任何复杂 的事物都 ２ ． １ 面 板 压 缩 法 有它 的规律性 ，电子设 备维修也不例外 ；要想 在检 查压缩 到故 障点后 ，应立 即进 行修 成为维修 “ 高手 ”，除了具备很扎实 的理论知 复，然后加以检验 ，看故障是否排除或者发生 面板 压缩法 是利 用设备 面板 显示 的故障 识和一定的逻辑 推理能力外，还 要结合 正确 的 变化 ，然后进行调整，试机 。如果有必要可 以 维修方法。设备的故障千变万化，我们 也要根 现象进行压缩的方法。面板既可控制机器 的工 作方式 ，也显示着设备的工作状态，因此可以 对技术指标进行全面测试 ，确定设备达到使用 据不 同的故障 ，采用不同的维修 方法 。维修方 要求 。 利用它进行压缩故障范围。 法在维修中具有着举足轻 重的作用 。 ２ ． ２直观判 断法 ３ ． ４填好表格 、 详 细记 录 本 文 对 电子 设 备 维 修 的 程 序 、 原 则、方 法进行 了总 结梳理 ， 同 时对 几种 新型 的 维修技 术进 行 了
电动理疗仪器维修中的常见仪器故障解决方案
电动理疗仪器维修中的常见仪器故障解决方案概述：电动理疗仪器作为一种重要的医疗设备，被广泛应用于康复治疗、疼痛管理和体育康复等领域。
然而，由于长时间使用和不当操作，电动理疗仪器可能会出现一些常见的故障。
本文将介绍一些常见的电动理疗仪器故障及其解决方案，以帮助维修人员更好地进行维护和修复。
一、电源故障1. 电源无法启动：首先，检查电源插座是否通电，确保电源线没有损坏。
如果电源插座通电并且电源线正常，然而设备仍无法启动，则可能是前面板主电源开关损坏。
这时，需要更换主电源开关以恢复设备的正常使用。
2. 设备频繁断电：如果设备在使用过程中频繁断电，首先检查设备所接电源插座是否稳定。
如果插座稳定，但设备仍频繁断电，则可能是设备内部的散热系统不正常，导致设备过热而触发保护机制。
这时，需要清洁设备的散热风扇，并确保设备周围空气流通畅通。
二、显示故障1. 显示屏无法显示信息：如果设备的显示屏无法显示信息，首先检查设备的电源是否正常。
如果电源正常，但显示屏仍无法正常显示信息，可能是显示屏损坏。
此时，需要更换显示屏以解决问题。
2. 显示屏信息不清晰：如果设备的显示屏信息不够清晰，可能是设备的显示屏背光灯故障。
此时，需要更换显示屏背光灯以改善显示效果。
三、输出故障1. 输出电压不稳定：如果设备的输出电压不稳定，首先检查设备的接地是否良好。
确保设备的接地良好后，仍然出现输出电压不稳定的情况，可能是设备内部的电源稳压模块损坏。
这时，需要更换电源稳压模块以解决问题。
2. 输出电流过大：如果设备的输出电流异常过大，可能是设备的输出电路短路。
此时，需要检查设备的输出电路并修复短路问题。
四、按摩头故障1. 按摩头不工作：如果设备的按摩头无法工作，首先检查设备的连接线是否正常连接。
确保连接线正常之后，按摩头仍然不工作，可能是按摩头马达故障。
这时，需要更换按摩头马达以重新恢复设备的按摩功能。
2. 按摩头震动力度不稳定：如果设备的按摩头震动力度不稳定，可能是设备的电子控制模块故障。
医疗器械电路板电子元器件维修
医疗器械电路板电子元器件维修————————————————————————————————作者：————————————————————————————————日期：医疗器械电路板电子元器件维修对于医疗器械电路板的故障，一些大型的设备比如CT、核磁等机器本身都自带程序能检测机器故障的大概原因，一部分电路板的故障可以通过运行检测程序检测出来。
电路板在线测试仪是一种基于计算机技术的新型维修工具，可对电路板上的各种数字集成电路和IC进行功能测试、型号识别，利于准确判断损坏元器件，减少整体换电路板的高额费用。
数字示波器具有抗干扰强，测试准确的优点，可测频率等多项参数，采集并储存电路板的关键点的波形和数据，一旦仪器发生故障，可调出正常值对比，最快地修复仪器故障。
电路板的维修分为整体维修和电路板上的电子元器件的维修。
整体维修就是用一块好的电路板将其替换下来，使设备能够恢复正常工作，这种维修极少采用。
电子元器件的维修，医疗电子设备上的每一块电路板上都由许多元器件组成，如：电阻、电容、二极管、各种集成块等，通过检测发现电路板的故障器件，更换后电路板就常。
医疗器械电路板的电子元器件的维修的步骤：1了解情况询问操作人员在故障发生前后设备的具体工作情况，如电压、声响、气味、故障是突发还是渐进，做为检修掌握的第一手资料。
2分析故障对设备工作原理及系统组成要熟悉，依据故障发生时的情况和平时积累的经验做出分析和判断。
3故障检查3.1先看后量，对待修的电路板首先进行目测，(1)是否有断线。
(2)分立元件，如电阻、电解电容、电感、二极管、三极管等是否存在断开现象。
(3)电路板上的印制板连接线是否存在断裂、粘连等。
(4)检查元器件有无虚焊、漏焊、插反。
郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。
公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。
使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。
电子设备的故障排查与维修流程
电子设备的故障排查与维修流程随着科技的进步和电子设备的普及，人们对电子设备的依赖程度越来越高。
然而，由于使用过程中产生的各种问题，我们可能会遇到电子设备出现故障的情况。
为了更好地解决这些问题，本文将详细介绍电子设备故障排查与维修的流程，并分点列出主要步骤。
1. 问题描述与确认- 用户描述：首先，与用户沟通，了解他们所遇到的问题。
让用户尽可能详细地描述设备故障的情况，包括故障的具体表现、发生的频率和持续的时间等。
- 确认问题：根据用户的描述，初步判断设备可能出现的故障类型，并与用户确认故障是否复现，以确保问题确实存在。
2. 外部检查- 连接与电源：检查设备的电源是否连接正常，确保电源线和插头没有损坏，并确认设备是否处于正常供电状态。
- 连接线缆：检查设备的各种连接线缆是否插入正确，并确认它们是否损坏或松动。
- 外观检查：仔细观察设备的外观，检查是否有明显的物理损坏或烧焦的痕迹。
3. 内部检查- 打开设备：根据设备类型，采取适当的步骤打开设备，例如：拆下设备外壳、打开电池仓等。
- 检查内部部件：使用适当的工具和测量仪器检查主要硬件组件，如电路板、芯片、电容器等，看是否有烧毁、脱落或损坏的情况。
- 清理与更换：如果发现了灰尘、腐蚀或其他杂质，及时清理设备并更换受损部件。
4. 软件故障排查- 重启设备：有时候设备故障可能只是由于软件问题而引起的。
尝试重新启动设备，看是否能够解决问题。
- 检查驱动程序：如果设备与计算机连接，则检查设备所需的驱动程序是否已正确安装，是否需要更新。
- 扫描病毒与恶意软件：运行杀毒软件，进行系统的全面扫描，以排除可能的病毒感染和恶意软件问题。
5. 故障修复与测试- 修复或更换损坏的部件：根据故障的具体情况，修复或更换损坏的硬件部件，确保设备可以正常工作。
- 确保修复有效性：进行一系列必要的测试，以确保修复的效果，确保设备的功能正常，没有新的故障出现。
- 建议和说明：在修复完成后，向用户提供必要的建议和使用说明，帮助他们正确使用设备，避免类似的故障再次发生。
电子设备行业的维修技术与故障排除方法
电子设备行业的维修技术与故障排除方法随着现代科技的飞速发展，电子设备在我们的生活中扮演了重要的角色。
但是，无论多么先进的电子设备都难免会出现故障。
因此，掌握一些维修技术和故障排除方法对于电子设备行业的从业人员来说非常重要。
本文将重点探讨电子设备行业的维修技术和故障排除方法。
一、常见故障及处理方法在维修电子设备之前，我们首先需要了解一些常见的故障类型及其可能的处理方法。
以下是几种常见的电子设备故障以及相应的处理方法：1.电源问题：当电子设备无法开机或者无法正常工作时，往往是由于电源问题引起的。
这时，我们可以首先检查电源插头是否插紧，电源线是否损坏。
如果以上都没有问题，可以尝试更换电源适配器或者更换电池。
2.屏幕问题：屏幕显示异常或者无显示是另一个常见的故障现象。
在这种情况下，可以尝试重新连接显示线缆或者更换屏幕。
如果问题仍然存在，可能是屏幕本身损坏，需要更换屏幕模块。
3.无线连接问题：如果电子设备无法正常连接到无线网络或者蓝牙设备，可以尝试重新设置网络连接或者重置蓝牙设置。
如果问题仍然存在，可以考虑更新设备的驱动程序或者固件。
4.存储问题：当电子设备无法读取存储卡或者内存时，通常是由于存储器损坏或者读写错误引起。
可以尝试重新插拔存储卡或者更换存储器。
如果问题仍然存在，可能是设备本身的存储器插槽损坏，需要更换。
除了以上列举的故障以外，还有许多其他常见的问题，如音频问题、按键问题等。
针对不同的问题，需要有相应的处理方法和技术。
因此，作为电子设备行业的从业人员，我们需要不断学习和提升自己的维修技术。
二、维修技术的提升途径要成为一名优秀的电子设备维修技术人员，我们需要通过不同的途径提升自己的技术水平。
以下是一些提升维修技术的途径：1.参加培训课程：许多电子设备制造商或者维修公司会提供各种培训课程，涵盖了各种设备的维修技术和故障排除方法。
通过参加这些培训课程，我们可以系统地学习到相关知识和技术。
2.阅读相关文献：定期阅读关于电子设备维修方面的技术书籍、期刊和网上资料，可以帮助我们了解最新的维修技术和故障排除方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无电路图纸的医疗电子设备仪器的检修方法
摘要：随着科学技术的发展，极大的促进了医学尤其是诊断方式的发展，医疗设
备的科技含量越来越高，在使用过程中对安全的重视度也越来越高。设备越先进，
内部结构就越复杂，因此对使用者和维修者都提出了较高的标准。以下围绕医疗
设备的维修，提供几条比较有效的方法并结合实例以供参考。
关键词：医疗设备 电路 图纸 维修方法
科学技术的飞速发展，医疗设备更新换代加速，一代比一代先进，功能多样
化的同时，自动化程度也有所提高。与之相应，设备的电路设计也更加复杂，发
生故障的概率比较高，对这些先进设备进行维修，一般比较棘手，送回厂家维修，
价格又比较高昂。以下以无电路图纸的设备为例，提出了几种维修方法，供相关
人员参考。
1 医疗设备维修概论
通常情况下，购买的电子产品都配有保修手册、电路图纸等图文资料，是顾
客进行后期更换、维修的依据。在医疗设备领域，同样，不论是如血压计等小型
设备，还是如核磁共振仪等大型设备，厂家都会为医疗机构配上电路图纸。然而
历年来我国在研发医疗设备上的重视不够，投入较小，相关的人才却反，而且综
合素质不高，和西方发达国家相比差距较大。
我国的各家医院都设立了专门的医疗仪器设备管理部门，负责医疗设备的采
购、养护维修、日常管理等，其中维修工作尤其重要。重要的医疗设备出现故障
和问题后，如果缺少电路图，维修工作困难重重，难以开展，会对医院正常营业
造成障碍。电路图纸的保管十分重要，缺失的原因大致如下：
（1）技术保密原因。部分厂家技术保密目的，不愿意提供电路图纸，或者
在遮盖电路图纸中的重要信息；
（2）利益原因。有些厂家为了经济利益，故意不配备电路图纸，当设备发
生故障后靠提供售后服务收取费用。
（3）使用或管理原因。由于医务人员不完全了解设备使用说明，操作不当，
或者管理人员在管理不当，导致图纸丢失。
2 无电路图纸的仪器设备的维修思路
2.1 电路原理维修
任何同类事物都是多样性的统一，医疗设备也不例外。医疗设备虽然种类繁
多，而且结构复杂，但是很多设备都有相同的构造部分，掌握电路基本原理，可
以通过比较推理，由此及彼、举一反三，认识不同的设备，并分辨出各自的不同
点。比如设备的开关，关键原件就三个，开关管、振荡器、变压器等，一旦发生
故障，直接检查电容、电路是否起振、二极管是否烧毁等。再比如单片机系统，
主要元件是晶振、负载电容、转换器、数据线、输入输出接口芯片等，出现故障
进行维修时，直接从这几个元件入手[1]。所以，提高分析推理能力，当完全掌握
一种电路原理时，面对从没见过的设备，或者无参考图纸，也可以快速排除故障。
2.2 设备综合维修
设备的维修不能盲目，要遵循一定的顺序，既提高了工作效率，也更容易排
除设备故障，缩短维修时间。在实际操作上，采用“望、闻、问、切”的综合方
式进行检查，找到正确的故障原因。“望”指的是观察，察看设备外表是否有损
伤划痕，比如齿轮损坏，设备外壳凹陷，元件炸裂，电路线路烧断，溶液泄露等
等。“闻”指的是通过气味了解设备情况，比如是否有烧焦气味，以此锁定设备
故障发生点。“问”是指通过向设备使用者询问，掌握设备的在使用过程中的运
营状况，获取设备故障发生部位的初步信息。“切”是指使用仪器对医疗设备进
行检测，比如用电流表检测是否通电、电压表检测电压是否稳定等等，通过对结
果进行分析，确定故障产生原因。
2.3 总结维修经验
工作过程中不能为维修而维修，要及时总结经验，发现维修规律，认识医疗
设备的共同点和区别。维修工作结束后，要做总结记录设备发生故障的原因，例
如：设计是否合理、设备元件质量是否有问题、医护人员使用是否正当、管理者
管理方式是否合理、设备时限问题等等。通过不断的总结经验，一方面可以在遇
到类似故障时，提高维修效率；另一方面为今后在设备使用和管理上积累经验，
减少故障发生频率。把握规律需要分析大量的感性材料，这就需要平时多做记录，
把过程写下来，并保存好相关图片资料。打开机器外壳后，用相机把内部故障元
件拍照保存，详细记录电路板各元件位置。如此一来，有了充实的材料，才能做
出准确的分析判断，从而掌握规律。
2.4 网络维修知识
对于比较陌生的故障设备，由于接触少，对内部构造和原理不甚了解，维修
时会遇到麻烦。面临这种境况，除了依靠现有的经验和知识外，可以通过网络进
行查询，尽可能清楚的认识设备。网络是个开放的空间，汇聚各方人才和各种知
识，不仅可以为维修人员提供设备的详细资料，而且能够提供维修建议和方法。
此外，某些进口医疗设备，或图纸说明等资料为外语的设备，同样可以利用网络
解决语言问题。
3 维修实例举证
3.1 绘图法实例
对于电路比较复杂的医疗设备，一般采用绘图法进行维修，通过分析电路原
理排除设备故障，在实际工作中，可以和电路原理相同的设备做比对。比如型号
为ATX的微机开关电源发生故障，排查后确定为电子元件烧毁。维修时根据电路
原理描绘出大致电路图，接通电源及主板，然后做细致分析。分析结果发现是电
压问题。针对问题，断开所有保护电路，检查所有电路电压情况，最后更换Q2
元件，电路通畅，维修结束。
3.2 对比法实例
如果两台设备相同，通过比较无故障设备与故障设备，找出故障原因和故障
发生点，通过维修排除故障。例如，某医院手术室内心肺复苏机发生故障，表现
为一个血泵不通。通过变换两个血泵的位置，来确定是血泵本身还是由于电源的
原因。分析后发现位置变换后依然无效，表明是电源问题。拆开设备，对电路主
板进行观察，原来是由于电路短路，更换原件后恢复正常。
3.3 原理法实例
电路相对比较简单设备，一般通过分析工作原理进行维修。如医院单导心电
图机使用过程中热笔没反应，而且曾经发生过故障。检修时，通过检查电路板，
原来时三极管烧坏，原因是电流过大。针对故障点，更换三极管，通电后再次损
坏，分析后发现型号有误。分析原理后并查找手册，原配三极管应该是BU406
型号。再次安装后热笔恢复工作，故障排除。
3.4网络法实例
医院的进口设备、超大型和大型设备，适合通过网络查阅维修。比如某医院
的伽马刀发生了故障，经观察后发现有多个指示灯不亮[2]。和德国供应商沟通后，
确定故障点是CPU集成线路中的丢了一个小程序，而检修工作必须使用驱动程
序。由于空间因素，最终选择通过网络查找求助完成系统程序安装，伽马刀恢复
工作，故障排除。
总而言之，医疗设备的维修有多种方法，缺少电路图纸的情况下固然增加了
维修的难度，但还是有维修的办法。通过上文论述可知，在检修缺少电路图的设
备时，首先对电路原理要非常精确的认识和掌握，维修时按照顺序进行，通过点
滴积累，建立故障档案，总结维修规律，针对不同类型的设备和故障，尝试通过
原理、绘图、比较等多种维修方法，排除故障。
参考文献：
[1]姚晓平. 电路板路内测试维修仪的设计与使用[J]. 电子设计工程, 2014, 22(24):75-78.
[2]
郑世隆. XION FH150冷光源气泵控制电路检修及应急替换方法[J]. 医疗卫生装备, 2013,
34(3):135-135.
