驱动板工作原理
IGBT驱动板简介
IGBT驱动板的基础知识
一类短路的特征为IGBT在开通后，通过IGBT的短路电流急速上升达到饱和电流（大概4-6倍 额定电流，倍数受到温度影响），同时IGBT的CE电压达到母线电压，此时瞬时功耗极大，此 为一类短路。出现的条件：某相的输出与+或者-极之间有一段极端的导线短路，或者某相的 半桥击穿短路。这两种情况的同一个特征就是短路线的电感非常低。
驱动板使用时的注意事项
二、防静电措施 CONCEPT门极驱动器基于高度集成的专用集成电路芯片组。 这些芯片组分别基于双极和CMOS 技术设计而成。它们仅提供有限的静电防护功能。 因此，必须强制执行适当的防静电处理，以确保产品能够正常工作并获得高可靠性。 整体防静电保护需要从来料检验开始，直到最终装配，包括所有的中间环节，以防
IGBT驱动板的基础知识
目前市面上成型的驱动板多为光纤驱动板，此种驱动板针对不同厂家的同类IGBT、同 一厂家的不同IGBT已经进行了电阻适配，方便了使用与维护。需要注意的是，同一类 型的驱动板对不同类型的IGBT是不通用的，在实际使用时注意驱动板与IGBT的匹配。
IGBT驱动板的基础知识
门极电阻可以根据实际需要而进行调整，因此可以针对系统需求自行调整电阻配置。 需要注意的是开关电阻直接影响IGBT的开关速度，也直接影响IGBT的开关损耗，电阻 越大，损耗越大。其中开通电阻对于开通损耗的影响很明显，因此一般越小越好，而 关断电阻对关断损耗影响不大，为了短路保护，可适当放大阻值。
IGBT驱动板的基础知识
二类短路 除了一类短路外，IGBT还有可能遭受二类短路情况的考验，二类短路的特征为IGBT短路电流快速 上升，但IGBT不进入退保和即关断，此时IGBT两端电压会由于系统内杂散电感的影响而出现电压 尖刺。二类短路其实是IGBT的一种极限关断行为，在关断时短路电流越大，电压尖刺越高，当峰值 电压超过IGBT耐压极限时，IGBT就会由于过压损坏。
门极驱动板原理简单说明
门极驱动板原理说明香港地铁门极驱动板主要为逆变器IGBT模块提供各IGBT管的门极驱动电路，并为IGBT管提供故障检测功能。
该板由三相完全相同的电路组成（R相，S相，T相），每一相有A、B两路分别对应每一相的上管与下管。
下面取其中一相（T相）进行说明：T相电路主要由三个功能块构成：1. 门极驱动板电源电路；为门极驱动提供电源。
2. 门极驱动板脉冲分配电路；控制T相上管与下管的开通关断时间，死区时间及最小导通时间等。
3. 门极驱动板故障检测电路。
当某管通过电流过大时能及时检测到，并采取对该管的保护措施。
下面分别对以上三个功能进行详细描述：1.门极驱动板电源电路门极驱动板电源电路主要为IGBT管提供+15V及-6V的门极导通，关断电源，同时也为门极驱动板上各芯片提供工作电源。
该板通过变压器T21及T22实现高压端与低压端的隔离，其中变压器T21的次边电路为TB管提供电源，变压器T22的次边电路为TA管提供电源。
由于变压器T21的次边电路与变压器T22的次边电路完全相同，所以就以变压器T21的原边及次边电路为例进行说明：1.1 门极驱动板变压器T21的原边端电路（即低电压端电路）该电路如图1所示：图1该电路主要由PWM 控制器D15，场效应管驱动器N13及场效应管V10,V11构成，为变压器次边提供电源。
当D15芯片(PWM 控制器)的15脚输入+15V 电压时，此芯片开始工作，在其输出口11脚（OUTA ）与14脚(OUTB)产生如图2所示电压波形：图2电容C123，C124上的电压通过变压器T21，T22的原边及场效应管V11放电。
当OUTB(D15-14)脚输出高电平时, 场效应管驱动器 N13-5脚输出低电平，场效应管V10导通；此时OUTA(D15-11)脚输出低电平，场效应管V11关断。
15V 电压通过场效应管V10，变压器T21，T22的原边对电容C123,C124进行充电。
OUTA 与OUTB 间的死区时间T 用于防止场效应管V10，V11的同时导通。

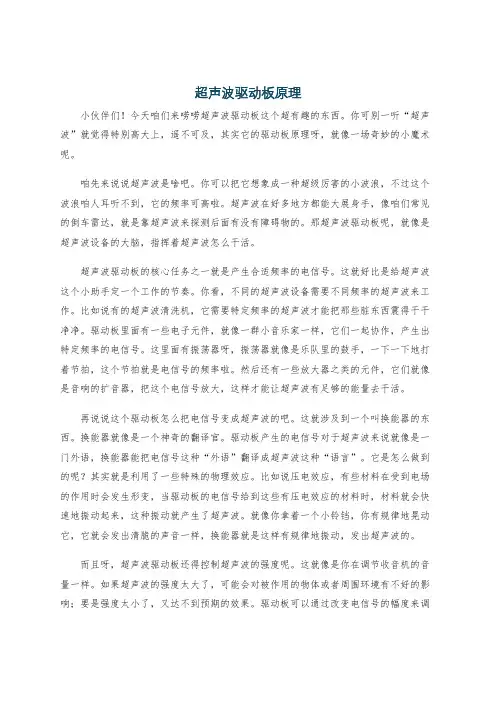

超声波驱动板原理
超声波驱动板原理小伙伴们！今天咱们来唠唠超声波驱动板这个超有趣的东西。
你可别一听“超声波”就觉得特别高大上，遥不可及，其实它的驱动板原理呀，就像一场奇妙的小魔术呢。
咱先来说说超声波是啥吧。
你可以把它想象成一种超级厉害的小波浪，不过这个波浪咱人耳听不到，它的频率可高啦。
超声波在好多地方都能大展身手，像咱们常见的倒车雷达，就是靠超声波来探测后面有没有障碍物的。
那超声波驱动板呢，就像是超声波设备的大脑，指挥着超声波怎么干活。
超声波驱动板的核心任务之一就是产生合适频率的电信号。
这就好比是给超声波这个小助手定一个工作的节奏。
你看，不同的超声波设备需要不同频率的超声波来工作。
比如说有的超声波清洗机，它需要特定频率的超声波才能把那些脏东西震得干干净净。
驱动板里面有一些电子元件，就像一群小音乐家一样，它们一起协作，产生出特定频率的电信号。
这里面有振荡器呀，振荡器就像是乐队里的鼓手，一下一下地打着节拍，这个节拍就是电信号的频率啦。
然后还有一些放大器之类的元件，它们就像是音响的扩音器，把这个电信号放大，这样才能让超声波有足够的能量去干活。
再说说这个驱动板怎么把电信号变成超声波的吧。
这就涉及到一个叫换能器的东西。
换能器就像是一个神奇的翻译官。
驱动板产生的电信号对于超声波来说就像是一门外语，换能器能把电信号这种“外语”翻译成超声波这种“语言”。
它是怎么做到的呢？其实就是利用了一些特殊的物理效应。
比如说压电效应，有些材料在受到电场的作用时会发生形变，当驱动板的电信号给到这些有压电效应的材料时，材料就会快速地振动起来，这种振动就产生了超声波。
就像你拿着一个小铃铛，你有规律地晃动它，它就会发出清脆的声音一样，换能器就是这样有规律地振动，发出超声波的。
而且呀，超声波驱动板还得控制超声波的强度呢。
这就像是你在调节收音机的音量一样。
如果超声波的强度太大了，可能会对被作用的物体或者周围环境有不好的影响；要是强度太小了，又达不到预期的效果。
led灯驱动板的原理
led灯驱动板的原理LED灯的工作原理是通过半导体材料在电场作用下发射光线。
LED灯通常需要一定的电流和电压才能正常工作。
LED灯驱动板的主要功能是将电源提供的电流和电压转换为适合LED灯工作的电流和电压。
LED灯驱动板的基本原理是通过电源供电将交流电转换为直流电，并利用电子元器件来调整电流和电压，以满足LED灯的工作要求。
LED灯驱动板通常包括以下几个基本部分：1. 电源模块：电源模块主要用来将交流电转换为直流电，并提供稳定的电压输出。
常见的电源模块有整流电路、滤波电路和稳压电路。
电源模块通常需要考虑输入电压范围、输出电压和电流的要求，以确保LED灯可以正常工作。
2. 驱动电路：驱动电路是LED灯驱动板的核心部分，它负责将电源提供的电流和电压转换为适合LED灯的电流和电压。
驱动电路通常包括功率开关器件、电感元件、滤波电容等元器件，通过PWM调节技术来调整输出电流和电压，以实现LED灯的亮度调节。
3. 控制电路：控制电路用于控制LED灯的开关和亮度调节。
控制电路通常包括微控制器或控制芯片，通过接收外部信号或用户输入来实现LED灯的开关和亮度调节。
控制电路还可以实现LED灯的保护功能，如过压保护、过流保护等。
4. 输出端口：输出端口是LED灯驱动板的接口，用于连接LED灯和外部电路。
输出端口通常包括电源输出接口、LED灯连接接口等，以便于LED灯的安装和使用。
LED灯驱动板的工作原理可以简单概括为：首先，通过电源模块将交流电转换为直流电，并提供稳定的电压输出；然后，驱动电路将电源提供的电流和电压转换为LED灯需要的电流和电压；最后，通过控制电路实现LED灯的开关和亮度调节，以满足不同场景下的照明需求。
在LED灯驱动板的设计中，需要考虑多个因素，如输入电压范围、输出电流和电压的要求、功率因数、效率等。
合理的设计可以确保LED灯的稳定工作和长寿命，同时也可以提高LED灯的亮度和节能效果。
总的来说，LED灯驱动板是一种通过转换电信号来提供恰当的电流和电压来驱动LED灯的电路板，其原理是通过电源模块、驱动电路、控制电路和输出端口来实现LED灯的正常工作和亮度调节。
空调驱动电路板的工作原理
空调驱动电路板的工作原理空调驱动电路板是空调系统中重要的组成部分，它承担着控制空调工作的关键任务。
其工作原理主要包括信号输入、信号处理、功率驱动和检测反馈等方面。
下面将详细介绍空调驱动电路板的工作原理。
1. 信号输入：空调驱动电路板接收来自用户和环境的信号输入。
用户通过遥控器或面板上的按钮，发送开机、关机、调温、风速等命令信号给电路板。
环境的信号输入包括温度传感器、湿度传感器、空气质量传感器等，用于感知当前环境状态。
2. 信号处理：收到信号输入后，空调驱动电路板会进行信号处理，主要包括解码、滤波和放大等步骤。
解码将接收到的信号转换为数字信号，滤波可以去除噪声信号，放大可以增强信号的幅度，保证信号的可靠性和准确性。
3. 控制算法：信号处理后，空调驱动电路板会根据预设的控制算法进行计算和判断。
这些控制算法一般包括开关控制、温度控制、风速控制、模式切换等。
通过对环境信号的分析和计算，电路板可以决策空调运行的状态，如制热、制冷、除湿等。
4. 功率驱动：在确定了空调的工作状态后，空调驱动电路板需要将控制信号转化为实际的功率驱动信号。
这一过程主要由功率驱动器来完成，包括开关电源和功率放大电路。
开关电源将输入的电压转换为合适的电源电压，功率放大电路则将控制信号放大到足够的电压和电流，用以驱动空调的电机、阀门、压缩机等设备。
5. 检测反馈：空调驱动电路板还负责对空调的工作状态进行检测和反馈。
它会通过传感器获取空调运行时的温度、湿度、压力等参数，同时还可以监测电流、功率等电气参数。
这些信息的反馈可以用于调整控制算法，实现对空调运行状态的动态调节，从而提升空调的工作效率和舒适度。
总结起来，空调驱动电路板的工作原理主要包括信号输入、信号处理、控制算法、功率驱动和检测反馈等环节。
通过对用户和环境信号的处理和判断，电路板可以准确控制空调的运行状态，从而实现温度调节、湿度控制和制冷/制热等功能。
同时，它还可以对空调的工作状态进行监测和反馈，以提高空调的能效和运行质量。

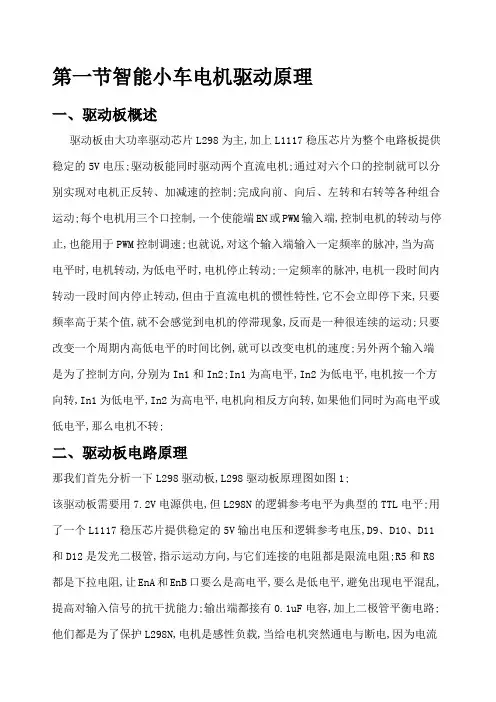

智能小车电机驱动原理
第一节智能小车电机驱动原理一、驱动板概述驱动板由大功率驱动芯片L298为主,加上L1117稳压芯片为整个电路板提供稳定的5V电压;驱动板能同时驱动两个直流电机;通过对六个口的控制就可以分别实现对电机正反转、加减速的控制;完成向前、向后、左转和右转等各种组合运动;每个电机用三个口控制,一个使能端EN或PWM输入端,控制电机的转动与停止,也能用于PWM控制调速;也就说,对这个输入端输入一定频率的脉冲,当为高电平时,电机转动,为低电平时,电机停止转动;一定频率的脉冲,电机一段时间内转动一段时间内停止转动,但由于直流电机的惯性特性,它不会立即停下来,只要频率高于某个值,就不会感觉到电机的停滞现象,反而是一种很连续的运动;只要改变一个周期内高低电平的时间比例,就可以改变电机的速度;另外两个输入端是为了控制方向,分别为In1和In2;In1为高电平,In2为低电平,电机按一个方向转,In1为低电平,In2为高电平,电机向相反方向转,如果他们同时为高电平或低电平,那么电机不转;二、驱动板电路原理那我们首先分析一下L298驱动板,L298驱动板原理图如图1;该驱动板需要用7.2V电源供电,但L298N的逻辑参考电平为典型的TTL电平;用了一个L1117稳压芯片提供稳定的5V输出电压和逻辑参考电压,D9、D10、D11和D12是发光二极管,指示运动方向,与它们连接的电阻都是限流电阻;R5和R8都是下拉电阻,让EnA和EnB口要么是高电平,要么是低电平,避免出现电平混乱,提高对输入信号的抗干扰能力;输出端都接有0.1uF电容,加上二极管平衡电路;他们都是为了保护L298N,电机是感性负载,当给电机突然通电与断电,因为电流的瞬变,电机两端会产生瞬时高压和大电流;如果没有保护措施,L298N就可能会被烧毁;三、恒压恒流桥式2A驱动芯片L298NL298N驱动芯片是由SGS公司的产品,比较常见的15脚Multiwatt封装,内部有4通道逻辑驱动电路;它的内部结构如图1;从内部结构图可知,用三极管组成H型平衡桥,驱动功率大,驱动能力强;同时H型PWM电路工作在晶体管的饱和状态与截止状态,具有非常高的效率;从图2看出该驱动芯片有两路H型PWM电路,上面已谈到用PWM控制直流电机调速的基本原理,现在来看电路的具体实现;In1为高电平,In2为低电平,EnA为高电平时,U1、U4输出为高电平,U2、U3输出为低电平;在OUT1、OUT2接上电机后,T1、T4管导通,T2、T3管截止,电机向一个方向转;In1为低电平,In2为高电平,EnA仍旧为高电平,T1、T4管截止,T2、T3管导通,电机向相反方向转;In1、In2同时为高电平或低电平,T1与T3同时导通或截止,T2与T4也是同时导通与截止,但与前者相反,也就是OUT1与OUT2电压相同;电机会快速停转;如果EnA端为低电平,整个H型PWM电路关闭;电机当然也就不会转;四、驱动板连线：驱动板与单片机和驱动板与直流电机的接线如图3,整个系统的总电源由L298驱动板的供电电源提供;L298驱动板的5V电源输出给单片机;L298驱动板的输入控制端与P0口相连,具体各管脚的连接的情况如图3;L298驱动板的输出直接与直流电机连接,参照图3;L298驱动板的有一个VCC和GND不用;他们是使用步进电机时,作为公共端的;要实现对电机的前后控制,只要P0^0和P0^1逻辑电平相反;假设P0^0为高,P0^1为低时是正转;那么在颠倒送数,即P0^0为低,P0^1为高,车轮就会反转;调速,控制P0^2口的高电平保持时间相对总周期长点,速度就大,短点,速度就小;图3驱动板连线图。
microled驱动板的名词解释
一、什么是microLED驱动板？microLED驱动板是一种用于控制和驱动microLED显示屏的核心设备。
microLED是一种新型的显示技术，采用微米级的LED作为发光元件，具有高亮度、高分辨率、高对比度和低功耗等优点。
而microLED驱动板则是用来接收信号并对microLED显示屏进行精确控制的设备，是microLED显示屏的重要组成部分。
二、microLED驱动板的工作原理microLED驱动板的工作原理可以简单描述为：通过接收来自控制端的信号，将信号转换为相应的驱动电流或电压输出，进而控制microLED 显示屏上各个microLED的发光状态和亮度。
在实际应用中，通常采用数字信号处理技术，利用先进的电子元器件和芯片来实现信号的处理和驱动输出，以确保microLED显示屏的高质量显示效果。
三、microLED驱动板的特点1. 高精度：microLED驱动板能够实现对microLED显示屏上每个微小LED的精确控制，保证显示效果的高精度和一致性。
2. 高刷新率：microLED驱动板能够实现高刷新率的显示效果，使得画面更加流畅清晰，在高速运动场景中也能够呈现出极佳的画面质量。
3. 高亮度：microLED驱动板能够实现对microLED显示屏的高亮度驱动，保证在户外强光环境下依然具有良好的可视性。
4. 低功耗：microLED驱动板采用先进的功率管理技术，能够实现对显示屏的低功耗驱动，节约能源和延长设备使用寿命。
5. 可定制化：microLED驱动板具有一定的可定制化特性，可以根据客户的实际需求定制相应的驱动方案，适用于不同的应用场景和产品需求。
四、microLED驱动板的应用领域microLED驱动板在各种领域具有广泛的应用前景，主要包括但不限于以下几个方面：1. 智能手机：microLED显示屏作为下一代显示技术，其高亮度、高色彩饱和度和低功耗等特点使其成为智能手机显示屏的理想选择，而microLED驱动板也将在智能手机领域得到广泛应用。
液晶显示器驱动板原理
液晶显示器驱动板原理液晶显示器驱动板是一种电子设备，用于控制液晶显示器的工作和显示内容。
下面将介绍液晶显示器驱动板的原理及其工作过程。
液晶显示器驱动板主要由以下几个部分组成：输入接口、信号处理电路、驱动电路和背光控制电路。
输入接口是液晶显示器驱动板与外部设备连接的接口，它可以接收来自电脑、摄像头、机顶盒等设备的视频信号。
一般情况下，液晶显示器驱动板的输入接口包括VGA接口、DVI接口、HDMI接口等。
信号处理电路是液晶显示器驱动板的核心部分，它主要负责接收和处理输入的视频信号。
首先，信号处理电路会将输入的视频信号进行解码和转换，得到可用于显示的数据。
然后，它会根据显示需求对数据进行处理，如进行图像增强、色彩管理等。
最后，信号处理电路将处理后的数据发送给驱动电路，以控制液晶显示器的每个像素点的亮度和颜色。
驱动电路是液晶显示器驱动板的重要组成部分，它负责控制液晶显示器上的每个像素点的工作状态。
驱动电路通过对每个像素点的电压进行调节，控制其透光或不透光，从而实现显示效果。
驱动电路通常采用TFT（薄膜晶体管）技术，每个像素点都会配备一个薄膜晶体管，用于调节像素点的电压。
背光控制电路是液晶显示器驱动板的另一个重要组成部分，它主要负责控制液晶显示器的背光亮度。
背光控制电路通过对背光模组中的灯管或LED进行电压调节，来控制液晶显示器的亮度。
一般情况下，背光控制电路可以根据环境光强度的变化，自动调节背光的亮度，以提供更好的显示效果。
综上所述，液晶显示器驱动板通过输入接口接收外部设备的视频信号，信号处理电路对信号进行解码、转换和处理，驱动电路控制液晶显示器的每个像素点的工作状态，背光控制电路控制液晶显示器的背光亮度。
通过这些部分的协同工作，液晶显示器驱动板实现了液晶显示器的正常工作和内容显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
驱动板工作原理
一、引言
驱动板是电子设备中的一个重要组成部分，其主要功能是控制和驱动各种电子元器件的工作，如LED灯珠、电机、液晶屏等。
本文将详细介绍驱动板的工作原理。
二、驱动板的组成
驱动板通常由以下几个部分组成：控制芯片、功率放大器、输出端口和供电端口。
其中，控制芯片是驱动板最核心的部分，它负责接收外部信号并处理后输出给功率放大器；功率放大器则将经过处理后的信号转换为高电平或低电平信号输出给输出端口；供电端口则提供稳定可靠的电源给整个驱动板。
三、控制芯片的工作原理
控制芯片是整个驱动板最核心的部分，它负责接收外部信号并进行处理。
通常情况下，控制芯片会接收来自外界的数字信号，并将其转换为模拟信号。
这里所说的数字信号指二进制代码，而模拟信号则是指具有连续变化特性的信号。
在接收到数字信号后，控制芯片会根据预设程序进行计算和处理，并将结果输出给功率放大器。
这里需要注意的是，控制芯片输出的信号
必须符合功率放大器的输入要求，否则驱动板将无法正常工作。
四、功率放大器的工作原理
功率放大器是驱动板中另一个重要的组成部分，其主要功能是将控制
芯片输出的低电平或高电平信号转换为适宜输出给各种电子元件的高
电压或低电压信号。
在实际应用中，功率放大器通常采用MOSFET管或三极管等元件来实现信号的放大和转换。
当控制芯片输出低电平信号时，功率放大器会
将其转换为低电压信号；而当控制芯片输出高电平信号时，则会将其
转换为高电压信号。
这样一来，就可以满足各种不同类型电子元件对
于输入信号的不同需求。
五、输出端口与供电端口
除了上述两个核心部分外，驱动板还包括输出端口和供电端口。
其中，输出端口主要用于连接各种不同类型的电子元件，并向其提供适宜的
输入信号；而供电端口则提供稳定可靠的直流或交流电源给整个驱动板。
在实际应用中，输出端口和供电端口的连接方式也有所不同。
例如，
对于LED灯珠等元件，通常采用直接焊接或插针连接的方式；而对于
液晶屏等元件，则通常采用排针连接的方式。
六、总结
综上所述，驱动板作为电子设备中不可缺少的一部分，其工作原理十分复杂。
从控制芯片到功率放大器再到输出端口和供电端口，每一个部分都扮演着不同的角色，并相互协作完成各种复杂的任务。
因此，在实际应用中，我们必须对驱动板的各个方面都有深入了解，并且合理使用和维护才能保证其正常工作并发挥最大效能。
