挡土墙施工设计说明
挡土墙施工组织设计
挡土墙施工组织设计一、项目概况挡土墙是一种用于抵抗土壤侧向压力，防止土体滑动、塌方的重要结构。
本项目位于某市某区，地理位置优越，土壤类型为黏性土，挡土墙的施工将有效保护周边的建筑物和交通设施。
本文将详细介绍挡土墙施工组织设计的相关内容。
二、施工组织设计1. 施工目标本次挡土墙施工旨在确保施工过程安全、高效，并保证工程质量达到设计要求。
同时，要保障施工人员的安全和健康。
2. 施工方案2.1 施工工艺（1）准备工作：清理施工现场，确保施工区域无障碍物和危险品。
（2）挖掘基坑：根据设计要求进行挖掘，并进行土方开挖和运输。
（3）基础处理：对基坑底部进行平整处理，确保基坑底部平整度满足要求。
（4）基础浇筑：根据设计要求进行基础混凝土浇筑。
（5）墙体施工：根据设计要求进行挡土墙体的施工，采用分段施工的方式，确保墙体的稳定性。
（6）填土与夯实：在挡土墙后方进行填土和夯实，确保土体的稳定性。
（7）排水系统安装：根据设计要求安装排水系统，确保挡土墙后方土壤的排水顺畅。
2.2 施工流程（1）项目启动和准备阶段：组织人员、设备和材料，完成施工方案的制定和审核。
（2）基坑开挖阶段：按照设计要求进行基坑开挖，并进行基础处理。
（3）基础浇筑阶段：进行基础混凝土浇筑，确保基础的牢固性。
（4）墙体施工阶段：按照设计要求进行挡土墙体的施工，确保墙体的平整度和稳定性。
（5）填土与夯实阶段：在挡土墙后方进行填土和夯实，确保土体的稳定性。
（6）排水系统安装阶段：安装排水系统，确保挡土墙后方土壤的排水顺畅。
3. 施工组织3.1 项目经理项目经理负责整个施工过程的组织、协调和管理，确保项目按时、按质量要求完成。
3.2 施工队伍施工队伍由熟悉挡土墙施工工艺的专业人员组成，包括挖掘机操作员、混凝土浇筑工、砌墙工等。
3.3 安全保障安全员负责施工现场的安全管理，制定安全操作规程，保证施工人员的安全和健康。
3.4 质量控制质量员负责施工现场的质量管理，监督施工过程中的质量控制，确保工程质量达到设计要求。
路肩挡土墙施工组织设计文字说明
路肩挡土墙施工组织设计文字说明一、工程概况该路肩挡土墙设置在K51+905〜K51+963段路线左侧，长58m。
基础为阶梯状，墙身采用M7.5浆砌片石，浆砌片石工程量共1033m3，勾缝采用M10 砂浆勾凹缝的形式，墙顶为2cm 厚M10 砂浆抹面，面积为110.2m2。
计划开工日期2010年4月1日，计划完工日期2010年4月10 日，工期为10 天。
二、施工技术方案1 、准备工作在开工以前对工程所在位置的原地面进行复测，核实设计上路肩挡土墙基础标高、尺寸、形状等，复测结果应作详细记录。
2、材料要求2.1石料应经过挑选，质地均匀，无裂缝，不易风化。
石料抗压强度不低于30Mpa。
2.2片石应具有两个大致平行的面，其厚度大于15cm,其中一条边长不小于30cm，体积不小于0.1 m3。
2.3 挡土墙砌筑使用的砂浆的施工配合比由试验室提供,并符合监理工程师认可的强度要求。
对砂子的要求必须按规范进行，粒径不能太大，有良好的颗粒级配，对所含的硫化物、云母等有害物质都在允许范围内。
水泥由业主指定厂家供应，经试验室取样试验合格后方可使用。
按规范要求频率取样做砂浆试块并进行标准养护，以检测砂浆强度。
3、技术方案3.1砼墙基础K51+905〜K51+963段基础应经监理工程师验收合格后方可开始基础施工。
当基础开挖至设计标高时若为软土层，不能满足设计的地基承载力时，应经监理工程师批准后，采用换填加固或加深加大基础尺寸方法处理。
浸水和近沟路基的挡土墙基础的设置深度，应低于冲刷线50cm，基础有渗水时，应及时排除。
基础施工前，应将地基进行清理使之符合设计图纸要求，当地基干燥时应洒水湿润。
如果是岩石地基时，先铺一层厚20〜30mm 厚水泥砂浆并在凝结前进行基础施工。
3.2片石砌筑（1）砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡，内面线可大致调顺，在砌筑过程中应经常校正线杆，以保证砌体各部尺寸符合图纸要求。
挡土墙设计说明
1.项目概况黑龙江省某物流园挡土墙。
由于场区建筑工程及市政工程按规划竖向高程进行开挖后，西侧规划路与冷库周边道路、加油站周边道路路基相邻太近，为了保护上下道路路基（路堑）稳定性，设计挡土墙分离上下路基，挡土墙总长度约158.922m，高度为5.4m～11.0m。
图1图2 图3为了加强路基的稳定性并消除其对周边环境的安全影响，同时本着安全可靠、技术可行、经济合理、生态环保、因地制宜的原则，我院受黑龙江省龙运陆海联国际物流有限公司的委托，对该工程场地冷库与其北侧加油站、及其西侧在建城市规划路之间的路基防护工程进行施工图设计。
2.设计依据及采用的规范、标准《建筑边坡工程技术规范》（GB 50330—2013）《公路路基设计规范》（JTG D30—2015）《滑坡防治工程设计与施工技术规范》（DZ/T 0219—2006）《公路挡土墙设计与施工技术细则》（2008版）《挡土墙设计规范》（SL379—2007）《地质勘察报告》实测地形图及剖面图国家和地方相关的标准、规范、规程、法规等。
3.主要技术标准路基防护工程设计使用年限：不应低于被保护的建（构）筑物设计使用年限。
边坡安全等级：二级荷载等级：城-A级防灾标准：抗震设防烈度为6度，地震动峰值加速度0.05g，特征周期为0.35s。
本项目边坡稳定性计算采用理正岩土计算6.5PB2版。
4.建设条件4.1气候与气象绥芬河市地处寒温带，属大陆性季风气候，因据日本海较近，稍受海洋性气候影响，除具有黑龙江省气候的一般特点外，与同纬度相比，冬季平均气温高2°C左右，夏季低2~3°C。
冬季寒冷漫长，干燥少雪；夏季温和湿润，多雨；春秋两季短促，有明显的季节性气候变化。
年最高气温35℃，最低-30.7℃，年平均气温2.3℃。
年温差65℃左右。
最热月份为7、8月份，平均气温22℃。
12月～次年1、2月份气温最低，平均气温-19.9℃。
春季多风，平均风速3.3m/s，最大风速可达23.3m/s，风向多偏西，风力2~3级。
挡土墙施工设计结构设计说明
挡土墙施工设计结构设计施工组织设计一、编制说明在编制本标的工程施工组织设计的过程中，我们仔细阅读了招标文件。
在认真阅读和充分理解设计意图的基础上，结合我公司的施工经验，根据施工场地状况，以信守合同、确保质量工期、安全文明生产、持续注重环保、合理控制工程造价为指导思想，经过细心研究形成了本施工组织设计主要内容，其中阐述了本工程实施时的施工设备、施工计划安排、施工技术方案、施工组织实施方法及顺序，确保工程质量和工期的主要措施，以及安全、文明、环境保护措施。
在编制过程中，择优选择施工方案，做到科学合理、经济方便，为工程施工统筹安排提供技术支持。
二、编制依据及原则2．1编制依据1、挡土墙工程招标文件、设计图纸及有关参考资料。
2、我公司的施工现场考察及标前有关会议精神。
3、部颁《建筑地基基础设计规范》、《建筑地基处理技术规范》、《混凝土结构设计规范》、《建筑桩基技术规范》、《建筑边坡工程技术规范》、《公路路基设计规范》及现行国家和重庆市相关标准及规范。
2．2编制原则1、根据工程特点、自然条件及工期要求，在确保工程质量与施工安全的前提下，采用科学合理的施工作业方法，筹划人力安排，调配所需的机械设备，以满足施工生产的需要，确保人力、物力充分发挥作用，使绩效最大化。
2、详细辨别各分项工程之间的施工顺序和相互制约关系，认真研究，统筹安排，理清控制因素与被控制因素，形成连贯合理的施工工艺流程。
3、对施工的重点工序和难点工序进行科学分析、采用成熟的施工技术和经验，做到切实可行、合理经济。
4、根据各级政府部门质量、安全、文明施工、环境保护要求，建立各项保证体系前制定完善的保证措施，确保施工生产各项管理目标的顺利实现。
5、充分利用我公司人力资源、机具设备、可动员资源以及工程区域内可利用的社会资源。
三、工程管理目标工期目标：180天质量目标：工程一次验收合格率100%，合同履约率达100%。
安全目标：执行国家颁布的各种施工安全规程，杜绝伤亡、重大交通、火灾、机损等事故。

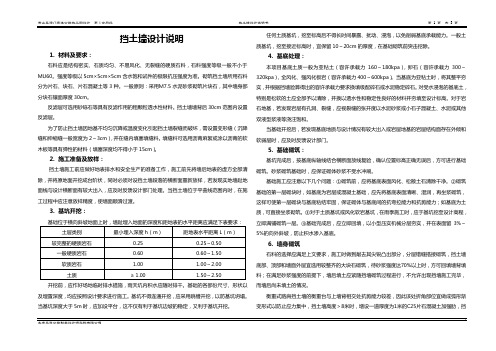

挡土墙施工说明
挡土墙设计说明1.材料及要求：石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石料强度等级一般不小于MU60。
强度等级以5cm×5cm×5cm含水饱和试件的极限抗压强度为准。
砌筑挡土墙所用石料分为片石、块石、片石混凝土等3种。
一般原则：采用Ｍ7.5水泥砂浆砌筑片块石，其中墙身部分块石镶面厚度30cm。
反滤层可选用砂砾石等具有反滤作用的粗颗粒透水性材料。
挡土墙墙背后30cm范围内设置反滤层。
为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂缝而破坏，需设置变形缝（沉降缝和伸缩缝一般宽度为2～3cm），并在缝内填塞填缝料。
填缝料可选用沥青麻絮或涂以沥青的软木板等具有弹性的材料（填塞深度均不得小于15cm）。
2.施工准备及放样：挡土墙施工前应做好地表排水和安全生产的准备工作，施工前先将墙后地表的虚方全部清除，并将原地面开挖成台阶状，同时必须对设挡土墙段落的横断面重新放样，若发现实地墙趾地面线与设计横断面有较大出入，应及时反馈设计部门处理。
当挡土墙位于平曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。
3.基坑开挖：开挖前，应作好场地临时排水措施，雨天坑内积水应随时排干。
基础的各部份尺寸、形状以及埋置深度，均应按照设计要求进行施工。
基坑不得连通开挖，应采用跳槽开挖，以防基坑坍塌。
当基坑深度大于5m时，应加设平台，这不仅有利于基坑边坡的稳定，又利于基坑开挖。
任何土质基坑，挖至标高后不得长时间暴露、扰动、浸泡，以免削弱基底承载能力。
一般土质基坑，挖至接近标高时，宜保留10～20cm的厚度，在基础砌筑前突击挖除。
4.基底处理：本项目基底土质一般为亚粘土（容许承载力160～180kpa），卵石（容许承载力300～320kpa），全风化、强风化板岩（容许承载力400～600kpa）。
当基底为亚粘土时，将其整平夯实，并根据挡墙验算得出的容许承载力要求换填级配碎石或水泥稳定碎石。
桩板式挡土墙设计说明书
桩板式挡土墙设计说明书桩板式挡土墙设计说明书挡土墙变更设计说明书1 概述2 设计依据《公路路基设计规范》JTGD20-2004《公路钢筋混凝土及预应力桥涵设计规范》JTGD62-2004《公路桥涵地基及基础设计规范》JTGD63-20043桩板式挡土墙3.1设计原则桩基地质为风化岩路段，当路堑边坡高度大于2米设臵桩板式挡土墙，小于2米设臵仰斜式挡土墙；桩基地质为土基路段，当路堑边坡高度大于 3 米设臵桩板式挡土墙，小于 3 米设臵仰斜式挡土墙3.2 设计说明本次桩板式挡土墙设计抗滑桩间距为4米，抗滑桩尺寸为1.0米X1.5米，基础采用人工挖孔，抗滑桩为现浇混凝土构件。
抗滑桩挡土侧设臵挡土板，墙后土压力通过挡土板传递至抗滑桩。
挡土板采用预制拼装，设计尺寸为：宽1米、长3.9米、厚0.3 米，挡土板与抗滑桩连接处，相邻板端设臵间隙缝，缝宽 0.1 米，间隙缝填塞沥青麻絮。
挡土板板预制中预留吊装孔，除底层挡土板吊装孔作为泄水孔外，其余吊装孔在安装后均用混凝土填塞。
挡土板与抗滑桩搭接长度为 0.7 米。
仰斜式挡土墙挡土墙设计标准与《施工图设计》相同，本次设计不另作要求。
为保证挡土墙与现有地势相协调，设计中对抗滑桩地面线以上高度变化段，挡土板顶面采用现浇混凝土作为调整层。
当抗滑桩顶与路堑坡口地面线出现高差时，可根据实际路堑高度增减抗滑桩高度使桩顶与路堑坡口地面线相平，但应保证抗滑桩设计钢筋保护层厚度。
挡土板挡土侧采用透水性材料填筑，底层挡土吊装孔作第一文库网(1)抗滑桩基础施工前，应核对平面位臵和开挖标志，结合地形做好桩位区的、地面截、排水及防渗工作。
桩基施工场地应夯实整平, 施工时采取可靠的安全防护措施，施工人员应配备有效的安全防护设备。
(2)抗滑桩基础施工中，应经常检查桩孔尺寸，以满足设计要求(3)抗滑桩基础施工中，应设臵支撑防护，桩孔应分节开挖，每节高度控制在 1 米以内，开挖一节支护一节。
岩层施工中，应及时清理突出岩体，保证基坑内施工人员安全。
挡土墙设计说明书
挡土墙设计说明书设计资料：墙后填土为砂性土，γ=183/m kN ，ϕ=35°，粘聚力c=0，土与墙背的摩擦角δ=23.3°，μ=0.4，挡土墙采用C15毛石混凝土，c γ=243/m kN 。
地基承载力ak f =300kPa 。
1.参数设定墙后填土面倾角β=30°，背坡角α=-18.00°，逆坡角0α=10°，墙顶到墙趾的距离5.3m ，墙趾的尺寸00b h ⨯=0.3⨯0.6，墙趾O 点距水平面的距离0.35m ，b =2.0m ，墙顶宽度1m ，墙顶至水平面的距离H=6.65m 。
挡土墙为仰斜式重力挡土墙。
2.计算主动土压力主动土压力系数2a K ==2 = 0.226主动土压力 212a a E H K γ==12⨯18⨯26.65⨯0.226=88.993/m kN 主动土压力的作用点在离底面H/3，即2.22m 处3.抗倾覆验算每延米挡土墙的自重：c G A γ⋅=1G =0.35⨯24=8.343/m kN2G =1.98⨯24=47.643/m kN3G =2.12⨯24=50.883/m kN4G =2.12⨯24=50.883/m kN5G =1.815⨯24=43.563/m kN挡土墙重心到墙趾O 点的距离1x =23⨯0.35/0.18=1.32m2x =12⨯0.35/0.18=0.99m3x =0.3+23⨯0.8=0.83m4x =0.3+0.8+12⨯0.4=1.3m5x =0.35/0.18+0.4+13⨯0.6=2.18m墙背与水平线之间的夹角'α=90°+18°=108.0°每延米主动土压力的水平分力ax E =a E ⋅ cos （δα-）=108.0⨯cos （23.3°+18°）=56.273/m kN每延米主动土压力的垂直分力az E =a E ⋅ sin （δα-）=108.0⨯sin （23.3°+18°）=70.233/m kNax E 至墙趾O 点的距离0tan f z z b α=-⋅=2.016666667-1.5⨯tan5.71°=1.866666667maz E 至墙趾O 点的距离f x =/3tan b H α+⨯=2.38m抗倾覆安全系数0az ft ax fG x E x K E z ⋅+⋅=⋅2.7121.60.7550.880.8350.88 1.343.56 1.759.39 2.3867.61 1.87⨯+⨯+⨯+⨯+⨯+⨯=⨯=3.19951.6>，故满足要求。
挡土墙设计说明
挡土墙设计说明㈠材料1.墙身及基础：采用浆砌块石；当挡土墙高度H小于6.0m采用M7.5水泥砂浆，石料抗压强度不小于MU35。
当挡土墙高度H大于6.0m采用M10.0水泥砂浆，石料抗压强度不小于MU40。
2.沿路挡土墙外露面采用M7.5水泥砂浆勾凸缝。
3.尽可能选用较大的和表面较平的块石砌筑，其最小厚度为200mm。
4.挡土墙墙后回填材料推荐采用大小卵石、砾石、岩渣等。
㈡施工要求一、挡土墙1.为排出墙后积水，须设置泄水孔，采用PVC泄水孔，孔眼间距2m 上下左右交错设置，最下一排泄水孔的出水口应高出地面≥300mm。
2.为防止泄水孔堵塞，在泄水孔进口处设置反滤层，反滤层必须用透水性材料（如卵石、砂砾石等）为防积水渗入基础，需在最低泄水孔下部，夯填至少300mm厚的粘土隔水层。
3.结合地质情况及墙高断面的变化情况，需设置沉降缝，为减少砌体硬化后收缩和温度变化等而产生的裂缝，需设置伸缩缝。
沉降伸缩缝10m设置一道，缝宽20mm，缝中填塞沥青麻絮、沥青木板或其他弹性的防水材料，沿内外顶三方填塞深度不小于150mm。
4.修建在土质地基上的挡土墙，应置于老土上，不应放在软土、松土或未经处理的回填土上，土质地基要求墙趾埋深不小于100cm，岩质地基要求应嵌入基岩60cm以上。
5.修建在基本岩层或砂石类土地基上的挡土墙，应清除表面的风化层。
6.挡土墙基底力求粗糙，对粘性土地基和基底潮湿时，应浇筑50mm 厚M7.5砂浆垫层。
7.墙基沿纵向有斜坡时，基底纵坡不陡于5%，纵坡陡于5%时，应将基底做成台阶式。
8.砌筑挡土墙时，要分层错缝砌筑，基顶及墙趾台阶转折处，不得做成垂直通缝，砂浆水灰比必须符合要求，并填塞饱满。
9.施工前要做好地面排水，保持基坑干燥，岩石基坑应使基础砌体紧靠基坑侧壁，使与岩层结为整体。
10.墙身砌出地面后，基坑必须及时回填夯实，并做成不小于5%的向外流水坡，以免积水下渗，影响墙身稳定。
11.墙后原地面横坡陡于1:5时，应先处理填方基底（铲除草皮、开挖台阶等）再填土，以免填方沿原地面滑动。
挡土墙施工说明
挡土墙施工说明挡土墙施工说明1. 前言挡土墙是土木工程中常见的一种结构，用于抵挡土体和保护工程的稳定性。
本文档旨在为施工人员提供一份详细的挡土墙施工说明，以确保施工过程顺利进行。
2. 前期准备2.1 方案设计在开始施工前，需委托专业设计单位进行挡土墙的方案设计，包括挡土墙的高度、长度、排水系统、材料选用等。
2.2 材料采购根据设计方案，采购所需的挡土墙材料，包括挡土墙块、地锚、排水管道等。
2.3 地基处理对挡土墙基础区域进行地基处理，包括清理、夯实、排水等。
3. 施工步骤3.1 基础施工根据设计图纸要求，挖掘基础沟槽，并根据设计要求进行合理的基础尺寸控制。
在沟槽中加设混凝土基础，注意加固基础以支撑挡土墙的重量。
3.2 安装挡土墙块将挡土墙块按照设计方案要求进行排列，使用适当的连接件固定墙块之间的连接，确保挡土墙的整体稳定性。
3.3 墙体加固根据设计方案要求，在挡土墙块之间设置地锚，通过地锚将墙体与地基连接起来，增强挡土墙的抗倾覆能力。
3.4 排水系统根据设计要求，在挡土墙背后设置排水管道，确保挡土墙背后的土体排水畅通，避免因水压导致墙体破坏。
4. 安全注意事项4.1 人员安全施工人员需穿戴好安全防护装备，进行必要的安全培训，并遵守相关的施工规定和操作规程，确保施工过程中人员安全。
4.2 设备安全施工所使用的设备需经过检修和保养，确保设备的正常运行，避免因设备故障引发的意外事故。
4.3 施工现场安全施工现场需设置明显的安全警示标识，确保施工现场的通行安全，杜绝他人无关人员进入施工现场。
5. 质量验收5.1 挡土墙垂直度使用导线仪或水平仪测量挡土墙的垂直度，确保挡土墙的倾斜度符合设计要求。
5.2 墙体完整性检查挡土墙表面是否有裂缝、渗漏等缺陷，确保挡土墙的完整性。
5.3 排水系统效果检查挡土墙背后的排水系统是否畅通，确保挡土墙背后的土体排水能力良好。
6. 附件本文档所涉及的附件如下：- 挡土墙施工设计图纸- 挡土墙施工材料清单- 施工安全培训记录7. 法律名词及注释本文档所涉及的法律名词及注释如下：- 土木工程：指土木建筑工程领域中的各种建筑和设施，如道路、桥梁、挡土墙等。
毛石挡土墙结构设计说明挡土墙设计说明
毛石挡土墙结构设计说明挡土墙设计说明范本1：毛石挡土墙结构设计说明1. 引言1.1 目的本文档旨在对毛石挡土墙的结构设计进行详细说明，以满足挡土墙在抗滑、抗倾、抗压等方面的安全要求。
1.2 范围本文档适用于毛石挡土墙的结构设计过程，包括挡土墙的材料选用、墙体形式、坡度设计等方面。
2. 材料选用2.1 毛石毛石应选用坚硬、抗风化、抗冻融的天然石材，符合相关标准要求。
2.2 砂土砂土应具有一定的粒径分布，压缩性能稳定，流动性适中。
3. 墙体形式设计3.1 墙体高度挡土墙的高度应根据工程要求进行设计，并参考相关设计规范。
3.2 墙体厚度挡土墙的厚度应满足抗滑、抗倾等安全要求，通常墙体厚度不小于底宽的1/5。
4. 坡度设计4.1 自然坡度根据不同土质条件和挡土墙高度，进行合理的自然坡度设计，以确保挡土墙的稳定性。
4.2 针对陡坡设计对于陡坡挡土墙，要采取增加横向支撑方式进行加固，并结合钢筋混凝土构造。
5. 连接设计5.1 基础设计挡土墙的基础应满足抗滑、抗倾等安全要求，并结合实际土质条件进行合理设计。
5.2 背填料设计背填料应选用合适的土质，进行适当的加固和固结处理，以提高挡土墙的稳定性。
6. 维护管理6.1 定期检查对挡土墙进行定期检查，发现问题及时修复，以确保挡土墙长期安全使用。
6.2 维护措施根据挡土墙的实际情况，采取合适的维护措施，包括清理、加固等工作。
附件：1. 毛石挡土墙结构设计图纸2. 毛石挡土墙施工方案法律名词及注释：1. 挡土墙：抵御土体水平或倾斜作用力，起到稳定土体的作用的结构。
2. 抗滑：挡土墙对土体发生滑动的抵抗能力。
3. 抗倾：挡土墙对土体发生倾斜的抵抗能力。
4. 抗压：挡土墙对土体内部发生的压力的抵抗能力。
范本2：挡土墙设计说明1. 引言1.1 目的本文档旨在对挡土墙的设计进行详细说明，以确保挡土墙在抗滑、抗倾、抗压等方面的安全性能。
1.2 范围本文档适用于挡土墙的设计过程，包括挡土墙的结构形式、材料选用和施工工艺等方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
.专业
挡土墙施工设计说明
（1）材料及要求：
砌筑挡土墙所用石料分为片石、块石等，浇筑墙身材料有片石
混凝土、水泥混凝土等。一般原则： 1）石料比较充足的地区，当
挡土墙高度≤4米时，可采用Ｍ7.5水泥砂浆砌筑片块石，其比例
为片石占70%，块石占30%计；2）4米＜挡土墙高度≤12米时，
采用C20片石混凝土。3）挡土墙高度＞12米时，原则上应采用
C20水泥混凝土。4）有影响景观的全段应采用同一墙身结构。5）
为方便施工，同一分段挡土墙宜采用同一种材料施工。
石料应是结构密实、石质均匀、不易风化、无裂缝的硬质石料，石
料强度等级一般不小于MU40。强度等级以5cm×5cm×5cm含
水饱和试件的极限抗压强度为准。
砂浆所用的水泥、砂、水的质量应符合有关规范的要求，按规
定的配合比施工。反滤层可选用砂砾石等具有反滤作用的粗颗粒透
水性材料。
水泥应采用强度高、收缩性小、耐磨性强、标号大于32.5号
普通硅酸盐或旋窑硅酸盐水泥，水泥的化学成分、物理性能等路用
品质要求应符合有关规定。
为了防止挡土墙因地基不均匀沉降或温度变化引起挡土墙裂
缝而破坏，需设置变形缝（沉降缝和伸缩缝一般宽度为2～3cm），
并在缝内填塞填缝料。为保证变形缝的作用，两种接缝均须整齐垂
直、上下贯通，并且缝两侧砌体表面需要平整，不能搭接，必要时
缝两侧的石料须修凿。接缝中需要填塞防水材料（如沥青麻絮），
可贴置在接缝处已砌墙段的端面，也可在砌筑后再填塞，但均需沿
.
.专业
墙壁内、外、顶三边塞满、挤紧，填塞深度均不得小于15cm，以
满足防水要求。
片石混凝土片石含量不得多于挡墙体积的20%，片石的强度不
得低于MU50，片石混凝土施工时，应用质地坚硬、密实、耐久、
无裂纹和无风化的石料,片石的厚度应为150～300mm。在混凝土
中埋放片石时应符合下列规定：
1）片石应清洗干净并完全饱水，应在浇注时的混凝土中埋入
一半左右。
2）当气温小于0摄氏度时，不得埋放片石。
3）片石应分布均匀，净距应不小于150mm，片石边缘距结
构物侧面和顶面的净距应不小于150mm，片石不得触及构造钢筋
和预埋件。
4）混凝土应采用分层浇（砌）筑的方式，每层混凝土的厚度
不应超过300mm，大致水平，分层振捣，边振捣边加片石。
片石混凝土的施工应符合《公路桥涵施工技术规范》（JTG/T
F50-2011）的相关规定。
有抗震要求的混凝土挡土墙施工缝和衡重式挡土墙的变截面
处，应采用短钢筋加强、设置不少于占截面面积20%的榫头等措施
提高抗剪强度。
（2）施工准备及放样：
挡土墙施工前应做好地表排水和安全生产的准备工作，施工前
先将墙后地表的虚方全部清除，并将原地面开挖成台阶状，同时必
须对设挡土墙段落的横断面重新放样，若发现实地墙趾地面线与设
计横断面有较大出入，应及时反馈设计部门处理。当挡土墙位于平
.
.专业
曲线范围内时，在施工过程中应注意放样精度，使墙面顺滑过渡。
（3）基坑开挖：
基础位于横向斜坡地面上时，墙趾埋入地面的深度和距地表的
水平距离应满足下表要求：
土层类别 最小埋入深度h（m） 距地表水平距离L（m）
较完整的硬质岩石 0.25 0.25～0.50
一般硬质岩石 0.60 0.60～1.50
软质岩石 1.00 1.00～2.00
土质 ≥1.00 1.50～2.50
开挖前，应作好场地临时排水措施，雨天坑内积水应随时排干。
基础的各部份尺寸、形状以及埋置深度，均应按照设计要求进行施
工。基坑不得连通开挖，应采用跳槽开挖，以防基坑坍塌。当基坑
深度大于5m时，应加设平台，这不仅有利于基坑边坡的稳定，又
利于基坑开挖。
任何土质基坑，挖至标高后不得长时间暴露、扰动、浸泡，以
免削弱基底承载能力。一般土质基坑，挖至接近标高时，宜保留
10～20cm的厚度，再基础砌筑前突击挖除。挡墙基坑开挖后，应
通过验槽，方能下基砌筑，若地基承载力达不到设计要求，应及时
通知设计单位，进行处理。
（4）基底处理：
当基底为土质（如碎石土、砂砾土、砂性土、粘性土等）时，
应将其整平夯实，对受水浸泡的基底土，特别是松软的土应全部予
以清除，若承载力达不到设计要求，需换以透水性和稳定性良好的
材料并夯填至设计标高，方可进行挡墙的砌筑。对于岩石地基，若
.
.专业
发现岩层有孔洞、裂缝，应视裂缝的张开度以水泥砂浆或小石子混
凝土、水泥或其他双液型浆液等浇注饱和。
当基础开挖后，若发现基底地质与设计情况有较大出入或岩层
地基的岩层结构面存在外倾和软弱层时，应及时反馈设计部门。
（5）墙后回填
墙背填料采用渗水性良好的砂砾土和碎（卵）石土等透水性材
料，不得采用淤泥、腐殖土和强膨胀土等作为填料。重要的和高度
较大的挡土墙不宜采用黏土作为墙背填料，要求内摩擦角不小于
35°。墙背填料应分层夯实，并应符合路基压实度的规定。
（6）立模
模板采用大块定型钢模，立模时采取内撑外顶的加固措施，脱
模剂采用新机油，模板经检查合格后方准进行砼浇灌施工。按设计
间隔设置伸缩缝，伸缩缝用沥青麻絮填塞。
（7）砼灌注与加填片石
拌和站集中拌制砼，砼搅拌运输车运输。砼通过溜槽灌注，砼
自由落体高度不大于2m。采用插入式振动棒振捣密实。加填片石
时要选用质地坚硬、无风化的片石,片石与片石之间应有不小于
30cm的间隙,每层砼灌注完成后,加填一层片石,然后再灌注一层砼,
片石层间砼厚度不得小于30cm。
砼的强度达到85%后进行拆模，同时采用草袋覆盖洒水养生。
（8）施工注意事项
①挡土墙应根据渗水量在墙身适当高度布设泄水孔，孔眼间距
.
.专业
为2～3m，上下排交错呈梅花形设置；最下一排泄水孔出水口应
高出地面0.3米。下排泄水孔周围底部应铺设0.3～0.5米厚的粘
土隔水层并夯实，以防止台后水渗入基础；泄水孔在墙身断面方向
应有3%～5%的向外坡度，以利于墙后渗水的迅速排出，不得有堵
塞现象。衡重式挡墙在墙背后30cm范围内应采用具有反滤作用
的砂砾反滤层，仰斜式挡墙在泄水孔进口端应用50×50×50cm
的砾石反滤包，以免泄水孔道淤塞。沉降缝、泄水孔、反滤层的设
置位置、质量和数量应符合设计要求。
②挡土墙砌体达到设计强度后，方可进行路基土方施工，挡墙
背后填筑砂夹卵石等渗水性土，随路基土方填筑时回填、压实，边
角压不到的部位采用冲击打夯机或平板振动夯夯实。
③碾压先从路基中部开始碾压，再向两边碾压，最后碾压挡墙
附近(距挡墙0.5m以外)土方。先静压1～2遍，然后再进行振动
碾压至要求密实度，最后对距挡墙0.5～1.0m范围内采用静压至
要求密实度。
④边部压实采用冲击打夯机或平板振动夯等小型机械作业，严
禁采用打夯机接触挡土墙。
⑤基底为非粘性土或干土时，应将其润湿。基面为岩石时，应
加以润湿，铺一层厚2—3厘米的水泥砂浆，然后在水泥砂浆凝结
前浇筑第一层混凝土。
⑥一般挡墙及基础混凝土，应在整个平截面范围内水平分层进
行浇筑。
.
.专业
⑦浇筑片石混凝土时，还应注意以下几点：
a.石块厚度不小于15cm,埋放石块的数量不得超过混凝土结
构体积的20%。
b.石块必须经过挑选，无裂纹及夹层且未被烧过的、具有抗冻
性能的石块。
c.石块抗压强度不应低于40MP及混凝土的强度。
d.石块使用前应清洗干净，使用时再用水湿润。
e.石块应嵌在新浇筑的流态混凝土上，不应在初凝后的混凝土
上放置。块石应竖向嵌置不得乱抛，并应在捣实的混凝土中埋入一
半左右。
f.填嵌块石时不容许碰触结构中任何钢筋及预埋件。
g.石块应分布均匀，净距不得小于10cm，距结构侧面和顶面
的净距不得小于15cm。
h.受拉区混凝土或当气温低于零度时，不得埋放石块。
⑧拆除模板后，宜用草帘、塑料布等遮盖继续浇水养护，以防
产生温缩和干缩裂缝，在墙身混凝土达到规范规定的强度前，严禁
在墙背填土。
⑨混凝土的振捣
a.混凝土采用插入式振捣器，插入式振捣器的移动间距不宜大
于振捣器作用半径的1.5倍，且插入下层混凝土内的深度为
50-100mm，与侧模保持50-100mm的距离。
b.当振动完毕需变换振捣器在混凝土拌和物中的水平位置时，
.
.专业
应便振动边竖向缓慢提出振捣器，不得将振捣器在拌和物内平拖。
c.每一振点的振捣延续时间宜为20-30s，以混凝土不在沉落、
不出现气泡、表面呈现浮浆为度，防止过振、漏振。
（9）挡土墙工程质量评定：
参见《公路工程质量检验评定标准(第一册 土建工程)》(JTG
F80/1-2004)的相关规定执行。
其余未详之处，参照《公路路基设计规范》(JTG D30-2015)、
《公路路基施工技术规范》(JTG F10-2006)的相关规定执行。
