《建筑施工模板安全技术规范》解读与实际运用第二讲
楔紧间隙 外漏长度控制
6）、下层楼板应具有承受上层施工荷载的承载能力，否则应加 设支撑支架；上层支架立柱应对准下层支架立柱，并应在立柱底 铺设垫板。 7）、当层间高度大于5m时，应选用桁架支模或钢管立柱支模。 当层间高度小于或等于5m时，可采用木立柱支模。
上下层立柱对准
层高小于等于5米 可以采用木立柱
U型支托伸出钢管 顶部不得大于 200mm
螺杆外径与立柱
钢管内径的间隙不得大于3mm
螺杆与立柱不 得偏心
钢管立柱底座
可调底托
安装时应保 证上下同心
10）、在立柱底距地面200mm高处，沿纵横水平方向应按纵下 横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置 一道水平拉杆。支撑梁、板的支架立柱安装，当层高在8～20m 时，在最顶步距两水平拉杆中间应加设一道水平拉杆；当层高大 于20m时，在最顶两步距水平拉杆中间应分别增加一道水平拉杆。 所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时， 应于水平拉杆端部和中部沿竖向设置连续式剪刀撑。
吊运模板时应检查绳索、卡具、模板上的吊环
设专人指挥
竖向吊运不应 少于两个吊点
水平吊运不应少于四 个吊点
每课一问：
第一题：模板吊装时是否需要专人指挥？ 第二题：当层间高度大于多少时，不可采用木立柱支模。 ？
到立杆顶端设置水平 拉杆，但能做到顶部 缩小水平杆间距（从
步高1200缩到 600mm）。
间隙楔紧
横向水平拉杆
纵向水平拉杆
底座
垫板
层高≤8m
200mm
小于等于200mm
正常搭设
间隙楔紧
小于等于200mm
横向水平拉杆
纵向水平拉杆
垫板
底座
《建筑施工模板安全技术规范》(JGJ_162-2008)脚手架、模板安全技术规范讲稿4
输入界面
计算结果
差1.64
• 托梁的计算 • (1)顶托梁抗弯强度计算 • 抗弯计算强度 f=3.561×106/166666.7=21.37N/mm2 • ▼ 顶托梁的计算强度大于规范规定值13.0N/mm2,不满足要 求! • 立杆的稳定性计算 • 如果完全参照《扣件式规范》不考虑高支撑架，由公式(1) 或(2)计算 • l0 = k1uh (1) 差1.57 • l0 = (h+2a) (2) • ▼ 公式(1)的计算结果： = 323.86N/mm2，立杆的稳定性计 算 > [f]=205(规范规定值),不满足要求! • 公式(2)的计算结果： = 157.28N/mm2，立杆的稳定性计 算 < [f],满足要求! 差1.15 • ▼ l0 = k1k2(h+2a) (3) • ▼ 公式(3)的计算结果： = 236.80N/mm2，立杆的稳定性计 算 > [f]=205(规范规定值),不满足要求!
• 中国建筑研究院建筑软件研究所是中国唯一家致 力于提供建筑产品生产全过程软件解决方案的软 件研究机构。产品涵盖建筑设计，结构设计，建 筑施工，建筑造价，设备安装信息化等建筑产品 生产的各个环节。总之，我们作为国资委直管单 位，是国内最高的建筑领域科研单位，我们有能 力和实力保障我们用户的长期利益，PKPM不会 象其他一些软件公司经不起市场的考验，相继倒 闭或者转行，为用户带来再次采购的风险。
事故调查出针对支架方案存在问题： 1)支架方案未经审批就进行搭设，在报送二稿时，支架已搭 设完毕； 2)属应组织专家组论证项目，但没有组织论证审查； 3)监理虽未在方案送审稿上签字，但也没有行文制止搭设和 浇筑混凝土； 4)方案未对支架立杆上部的自由长度a作出限制，主管人员 错误地按步距h（=1.5m）控制到 1.2-1.5m,而邻跨支架的实 测值为1.4-1.7m ;

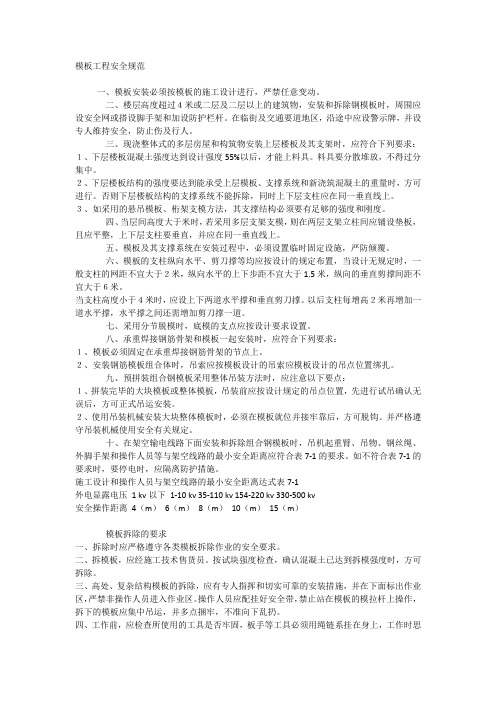

模板工程安全规范
模板工程安全规范一、模板安装必须按模板的施工设计进行，严禁任意变动。
二、楼层高度超过４米或二层及二层以上的建筑物，安装和拆除钢模板时，周围应设安全网或搭设脚手架和加设防护栏杆。
在临街及交通要道地区，沿途中应设警示牌，并设专人维持安全，防止伤及行人。
三、现浇整体式的多层房屋和构筑物安装上层楼板及其支架时，应符合下列要求：１、下层楼板混凝土强度达到设计强度55%以后，才能上料具。
料具要分散堆放，不得过分集中。
２、下层楼板结构的强度要达到能承受上层模板、支撑系统和新浇筑混凝土的重量时，方可进行。
否则下层楼板结构的支撑系统不能拆除，同时上下层支柱应在同一垂直线上。
３、如采用的悬吊模板、桁架支模方法，其支撑结构必须要有足够的强度和刚度。
四、当层间高度大于米时，若采用多层支架支模，则在两层支架立柱间应铺设垫板，且应平整，上下层支柱要垂直，并应在同一垂直线上。
五、模板及其支撑系统在安装过程中，必须设置临时固定设施，严防倾覆。
六、模板的支柱纵向水平、剪刀撑等均应按设计的规定布置，当设计无规定时，一般支柱的网距不宜大于２米，纵向水平的上下步距不宜大于1.5米，纵向的垂直剪撑间距不宜大于６米。
当支柱高度小于４米时，应设上下两道水平撑和垂直剪刀撑。
以后支柱每增高２米再增加一道水平撑，水平撑之间还需增加剪刀撑一道。
七、采用分节脱模时，底模的支点应按设计要求设置。
八、承重焊接钢筋骨架和模板一起安装时，应符合下列要求：１、模板必须固定在承重焊接钢筋骨架的节点上。
２、安装钢筋模板组合体时，吊索应按模板设计的吊索应模板设计的吊点位置绑扎。
九、预拼装组合钢模板采用整体吊装方法时，应注意以下要点：１、拼装完毕的大块模板或整体模板，吊装前应按设计规定的吊点位置，先进行试吊确认无误后，方可正式吊运安装。
２、使用吊装机械安装大块整体模板时，必须在模板就位并接牢靠后，方可脱钩。
并严格遵守吊装机械使用安全有关规定。
十、在架空输电线路下面安装和拆除组合钢模板时，吊机起重臂、吊物、钢丝绳、外脚手架和操作人员等与架空线路的最小安全距离应符合表7-1的要求。
建筑施工模板安全技术规范
建筑施工模板安全技术规范1、为保证模板结构的承载能力，防止在一定条件下出现脆性破坏,应根据模板体系的重要性、荷载特性、连接方法等不同情况,选用适合的钢材型号和材性，且宜采用Q235钢和Q345钢。
对模板的支架材料宜优先选用钢材。
2、下列情况的模板承重结构和构件,不应采用Q235沸腾钢：㈠工作温度低于—20℃承受静力荷载的受弯及受拉的承重结构或构件。
㈡工作温度等于或低于—30℃的所有承重结构或构件.3、当结构工作温度不高于-20℃时，对Q235钢和Q345钢应具有0℃冲击性的合格保证；对Q390钢和 Q420钢应具有-20℃冲击韧性的合格保证。
4、施工现场的制作的木构件,其木材的含水率应符合下列规定:㈠制作的原木、方木结构,不应大于25％;㈡板材和规格材，不应大于20％；㈢受拉构件的连接板,不应大于18%；㈣连接件,不应大于15％;5、常用木胶合模板的厚度宜为12mm、15mm、18mm组合模板及构配件的容许变形值（mm)部件名称容许变形值钢模板的面板≦1.5单块钢模板≦1.5钢楞L/500或≦3.0柱箍B/500或≦3.0桁架、钢模板结构体系L/1000支撑系统累计≦4。
0注:L为计算跨度，B为柱宽6、模板结构构件的长细比应符合下列规定：㈠受压构件长细比：支架立柱及桁架，不应大于150；拉条、缀条、斜撑等连系构件，不应大于200；㈡受拉构件长细比：钢杆件，不应大于350；木杆件，不应大于250 7、扣件式钢管脚手架作支架立柱时，应符合下列规定：当露天支架立柱为群柱架时，高宽比不应大于5；当高宽比大于5时，必须加设抛撑或缆风绳，保证宽度方向的稳定。
8、模板及其支架的设计应符合下列规定：混凝土梁的施工应采用从跨中向两端对称进行分层浇筑，每层厚度不得大于400mm9、模板中的木构件设计应符合现行国家标准《木结构设计规范》GB50005的规定,其中受压立杆应满足计算要求，且其梢径不得小于80mm10、遇有下列情况时,水平支承梁的设计应采取防倾倒措施，不得取消或改动稍紧装置的作用，且应符合下列规定：㈠水平支承如倾斜或由倾斜的托板支承以及偏心荷载情况存在时㈡梁由多杆件组成㈢当梁的高宽比大于2.5时，水平支承梁的地底面严禁支承在50mm 宽的单托板面上11、当满堂或共享空间模板支架立柱高度超过8m时，若地基土达不到承载要求，无法防止立柱下沉，则应先施工地面下的工程，再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可支模。
