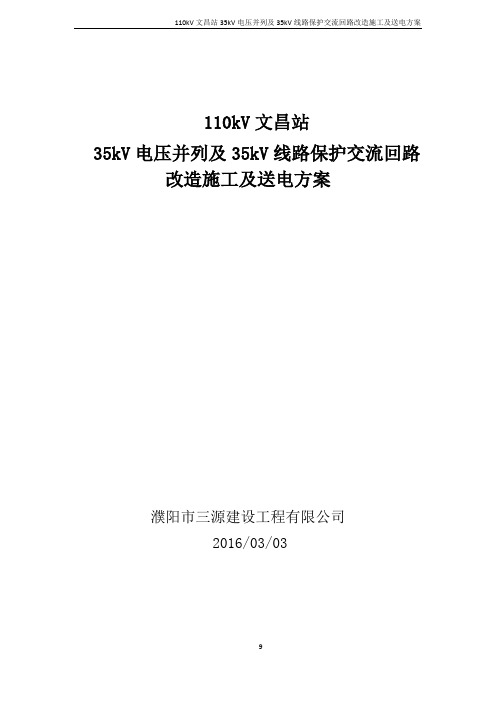

110kV文昌站35kVPT并列及35kV线路保护交流回路改造施工及送电方案解析.doc
110kV文昌站35kV电压并列及35kV线路保护交流回路改造施工及送电方案濮阳市三源建设工程有限公司2016/03/03一、编制依据1、《110kV文昌站继电保护装置改造工程》二次施工设计图册；2、《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-2012）；3、现场实际情况。
二、工程概况本次继电保护设备改造工程主要有以下两个目的：1、为了完善35kV电压并列回路；2、完善原35kV各出线保护测控装置交流回路及故障录波信号回路。
原35kV各保护装置（35kV间隔包含有：35kV 东阁线、石壁线、文潭线、清澜线、昌文线）交流插件仅有A、C两个绕组，同时保护电流回路用互感器一个保护绕组，测量和计量电流回路公用互感器另一个绕组。
现更换35kV各出线保护测控装置交流插件，更换互感器至保护测控装置、互感器至计量屏、各保护测控装置至故障录波屏及断路器机构箱至故障录波屏二次电缆。
具体内容如下：1、新安装35kV电压并列装置一台,型号：PCS-9662。
敷设35kV 电压并列装置至35kVⅠ、Ⅱ母线电压互感器动力电缆6条，35kV电压并列装置至35kV线路保护屏动力电缆2条，35kV电压并列装置至计量屏Ⅰ动力电缆2条，35kV电压并列装置至计量屏Ⅱ动力电缆1条，35kV电压并列装置至故障录波屏动力电缆2条，35kV电压并列装置至35kV公用屏动力电缆1条，35kV电压并列装置至#1主变保护屏动力电缆1条，35kV电压并列装置至#2主变保护屏动力电缆1条总计16条二次电缆。
2、更换各35kV线路保护装置交流插件，更换为有A、B、C三个绕组的交流插件;更换各35kV线路间隔断路器机构箱至35kV线路保护测控屏动力电缆共10条（每间隔2条）、35kV线路保护测控屏至故障录波屏动力电缆共5条（每间隔1条）; 35kV线路间隔断路器机构箱至故障录波屏动力电缆共5条（每间隔1条）;另更换各35kV 线路间隔机构箱至计量屏动力电缆5条（每间隔1条）。
停电应急处理预案(通用5篇)
停电应急处理预案〔通用5篇〕篇1：停电应急处理预案 1、事前接到通知1.1、要求管理员立即与相关单位联络，理解停电原因及通电时间。
1.2、迅速采取措施，人工手写‘停电通知’，张贴到各楼座单元门口及电梯旁。
1.3、办公区内留有专人接听，随时接待投诉询问，并做出合理解释。
1.4、正常供电后，通知相关人员及时撤掉‘停电通知’。
2. 突发停电事故2.1、要求管理员立即与供电局及相关单位联络，理解停电原因及通电时间。
2.2、迅速通知工程部、保卫部查看地下停车场及电梯内是否有业主被困。
2.3、迅速采取措施，人工手写‘停电通知’张贴到园区的醒目位置。
2.4、办公区内留有专人接听，随时接待投诉询问，并耐心做作出解答。
2.5、与事故相关单位保持联络，亲密注意维修进展情况。
2.6、正常供电后，通知相关人员及时撤掉‘停电通知’。
篇2：停电应急处理预案停电应急处理预案预案，是指根据评估分析^p 或经历，对潜在或可能发生突发事件类别和影响程度而事先制定应急处置方案。
下面是停电应急处理预案，请参考！停电应急处理预案为做好停电状态下应急处理工作，保证学校教育教学工作正常运行，确保师生员工在校学习、工作和生活有序进展，结合本校实际，特制定本应急处理预案。
一、供电系统安排停电1、学校提早将停电时段通知全校师生。
2、教诲处安排停电时段作息信号。
3、总务处提早安排以下工作：(1)食堂提早准备好停电时段饭菜，确保在停电状态下有饭菜供给给师生；(2)水电工做好配电房准备工作，待开场供电时及时送电；4、各位老师调整教学方式，关好用电设备。
5、电工准备好发电器材，准备临时发电。
晚间停电时段，领导组成员必须全部在校指挥并巡视校园。
二、供电系统安排之外紧急停电状态(一)白天停电1、教诲处安排停电时段作息信号。
2、总务处关闭()自备水。
3、教职工关闭用电设备。
4、电工检查停电原因，到岗做好发电准备。
(二)晚上突遇停电应急预案(1)过道、楼梯口应急灯自动开启，电工和值班人员开启学校备用照明用具。
探讨如何做好变电站二次继保改造工程
作应按图纸进行 严禁凭记忆作为工作依据。 二次继 电保 护施： Ｅ 图纸也可能 经过很多 人 的手改变更， 现场 实际接线难免与 图纸 资料 内容不一致， 在拆设备前一定认真核对， 并做 好记录， 对拆除旧设备， 决不能采用破坏性拆 除， 应保持其完整性 。 否则 当设备 改造后发 现 新设 备不能投人运行 时， 需 要对其进行恢 复 时滩 以恢复原状 ， 势必对电网的运行存在影 响。所 以， 现场拆除三次线 时， 首先做好标 记 和记录， 并做好 村 ｊ 庸 的核实 ， 防止无 标记拆 除
行性 。只有在各方面对整个改造项 目的制定 与计划完全落 实情况下， 由施 工管理人员为 继 电保护人员创造条件， 协调各部门、 厂家 和 本部 门的施工需要后才可 以开工。 另外． 斑组 人 员使用 的工作票 和继 电保 护安全 措施票 的落实也至关重要 。 对于继 电保护安全粟措 施 的执行， 不能马虎应付， 要 求有执行有监督． 真 正做到继 电保 护措 施票的项 目详 尽， 真正 起 到确保安全的作用 。 在 开工前， 我们 采取江 门局推 行的准军 事化管理要求 ， 要求班员列 队由二 亡 作负责人 讲 解工作票 内容 和安 全措施． 并且 做好 了如 下 准备工作： １ ． 布置工作任务 “ 三交待 ”。 交 待工作任
行技术交底 和沟通， 确保施工 的必要性和 可
四、 加强 监视 ． 确保改造 设备顺利 投运 １ ． 保护装置投运后。 必须进行电流、电压
路， 给新投设备的运行带来安全隐患。 ２ ． 在现场工作时如果遇到技术性的难题， 首先停下来， 与继保及运行工作人员、厂家、 设计人员进行讨论、 协商， 找出解决问题的办
在一些 旧的变 电站施工 改造 时沩 了用 户的 利益， 只能分 区域或分时间段停 电， 因此 二次
110kV变电站辅助系统接入方案
针对某些已经安装SF6自动报警系统的变电站，可以联系厂家提供规约协议，加装主机的网络或串口模块，由站端RCU厂家将火灾自动报警系统主机的通信协议写入RCU即可实现接入。
序号
设备
元件规格及主要参数
单位
数量
说明
1
SF6在线监测报警控制器
壁挂式；可连接SF6、O2气体变送器、温湿度变送器总数不小于128个；报警输出方式：常开触点（有源和无源）、RS485通讯、RS232通讯；大屏幕液晶显示屏显示现场环境监测数据；可进行设置SF6气体泄漏报警点、强制开启风机排风、设置定时排风时间及次数、查询历史数据等操作；含上传通信模块（RS485、RS232或TCP/IP接口）及通信规约，具有上传通信、本地联动、远程控制功能。
8
经辨识，无对环境产生不良影响的因素。
经辨识的危险源及可能造成的危害后果见附录。
在现场要正确戴好安全帽和正确着装，防止被落物击中身体或撞头。
现场行走应注意力集中，防止因现场沟、孔、洞，楼梯无防护栏及照明不足等原因引起人员跌伤。
在现场应注意变电站触电等标志，不乱走路线，远离运行设备，防止触电和误操作。
序号
设备
元件规格及主要参数
单位
数量
说明
1
智能终端
装置尺寸：2u-4u;
CPU型号：intel core 2 duo 双核处理器/intel i系列处理器；
CPU频率：>2GHZ；
系统内存：≥4G；
台
1
每站1台
5.3
温湿度传感器配置在室内的重要设备间，二次设备室、开关室、独立通信室等；
水浸探测器一般配置在电缆层、电缆沟等地方；
110kV云变
110kV金变
江西电网继电保护及安全自动装置运行管理规定
江西电网继电保护及安全自动装置运行管理规程2005年3月1日印发 2005年4月1日实施江西省电力公司印发江西电网继电保护及安全自动装置运行管理规程批准：谭永香审核：蔡斌段惠明吴素农编写人员：孙恭南刘镭宿昌彭莉萍张丽邹绍平叶菁王和春唐伟王文元赵勇王晓梅李铮山陈健李志宏郭德群周栋梁吴健熊建华郭玉金目录1、总则...................................................2、调度人员及发电厂、变电站运行人员的继电保护运行工作 .....3、继电保护专业机构及其管辖设备范围、职责 (4)4、定值管理 (11)5、保护装置运行管理 (14)6、检验管理 (26)7、新设备投产管理 (28)8、保护装置入网及质量监督 (31)9、附则 (33)1、总则1.1为了保证江西电网安全稳定运行及发输配电设备的安全，提高江西电网继电保护的运行管理水平，根据国家电力行业有关规程、规定，结合江西电网的实际，特制定本规程。
1.2江西电网继电保护及安全自动装置（以下简称保护装置）的运行管理应按调度管辖范围实行统一调度、分级管理。
1.3保护装置必须按有关规定投入运行；一次设备不允许无主保护运行，特殊情况下停用主保护，应经单位主管领导批准。
1.4 保护装置动作后，各运行单位应立即打印或拷贝动作装置的动作报告（包括总、分报告）、录波文件、相关装置的起动报告、故障录波器的录波文件，在打印或拷贝后经相应调度机构确认才能进行相应的事故检验和检查。
1.5本规程适用于江西电网调度运行及继电保护专业管理。
各级生产运行负责人、值班运行人员、继电保护人员均应熟悉本规程。
2、调度人员及发电厂、变电站运行人员的继电保护运行工作2.1省、地调值班调度员在保护装置运行管理方面的职责：2.1.1正确指挥管辖设备内各种保护装置的使用与运行。
2.1.2根据继电保护调度运行规程,在处理事故或改变系统运行方式时,应考虑保护装置的相应变更。
继电保护在输变电系统中常见的问题与对策
继电保护在输变电系统中常见的问题与对策【摘要】输变电是电力系统中重要的组成部分，它的作用是变换电压、传输和分配电能。
因此在电力系统中经常会遇到一些因输变电系统的某个部件引起的故障。
而继电保护就是在故障和危及电网运行安全的异常情况时，会以探讨对策的反事故自动化措施切断故障。
因此在电网发展的过程中曾使用有触点的继电器来保护电力系统及其元件（母线、发电机、输电线路、变压器等）免遭损害，所以为了确保电网输变电系统的正常运作，必须正确的设置继电保护装置。
本文讨论的是继电保护在输变电系统中常见的问题与对策。
【关键词】继电保护；输变电系统；问题；对策0.引言本文就继电保护在输变电系统中的常见故障进行简要分析，并建议性的提出了相应的处理对策。
1.继电保护人员方面1.1继电保护人员问题继电保护人员所掌握的技术在电力系统中比较复杂、关键，在平时工作中占据了重要的作用，但继电保护人员的变动比较频繁，又不能保证继电保护人员在工作时的业务技术水平一致。
人才发展的空间较大，从而导致人员变动频繁，但是要培养出一个全面的继电保护人才所需要的时间又长，因此提升继电保护人员后，继电保护一线的工作就显的比较被动了。
继电保护人员由于工作任务比较繁重，忙于当前工作的时间都是分秒必争，更别提自身的进修了，再加上领导们安排继电保护人员参加系统的培训机会又少。
就算想通过单位的技术培训提高在专业方面的技术也是难度很大，因为各单位整定计算的人员人数一般很少，多的2-3人，少的则只有1人。
所以“如何培训，由谁来培训”成了本岗位的培训难点。
而且，当继电保护里的人才一旦提升，那么下面的工作也就没法进展了。
1.2继电保护人员方面措施高度重视在继电保护方面的人才流失与储备工作，加大人力资源管理方面岗位中关键技术的长期的系统规划。
工作中的规划方面在设计阶段应该重视整个网区保护与配置，使它合理、实用、统一，一定要加强可靠的保护配置，合理的简化后备保护的整定，能够使继电保护人员从保护的缺陷处理中和后备保护整配合等繁杂的工作中解脱出来；从而能够加快继电保护管理系统图纸电子化管理进程，使运行维护工作提高效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
引洮工地地面临时供电系统
继保整定方案
一、 编制说明：
供电方式：临时变电所供电电源，来自甲方提供的10KV架空电源，
经电缆引至临时变电所01#10KV高爆总开关，再经1600KVA 10/6KV
变压器变压后作为变电所一路电源。
二、供电系统图：附后
三、负荷统计表
负荷名称 容 量 (KW、KVA) 装机台数 （台） 额定电压 （V） 额定电流 （A） 备 注
变压器 1600 1 10000/6000 92.4/154 地面配电变
变压器 560 1 6000/400 53.9/808 地面配电变
变压器 315 2 6000/690 30.3/264 风机、下井
2.5m绞车 475 1 6000 58
1、最大运行电流计算6KV系统：
取同时性系数为0.8，负荷系数为0.8
Ie max=K1K2ΣIe
=0.8×0.8×(53.9+58+30.3×2)
=110.4(A)
２、最大启动电流IQ max6KV系统：
按2.5m绞车起动IQ=2 Ie，其它负荷正常运行，负荷系数按0. 8考虑。
IQ max＝58×2+0.8×(53.9+30.3×2)
＝207.6(A)
四、继保参数计算：
1、10KV电源总板（01#板）
CT-200/5 按1600KVA变压器额定电流整流 Ie=92.4A
2
起动电流按额定电流4倍 IQ=4×92.4A
1）过流： 0.6倍（0.6×200=120A）
2）时限：置3档，即320A/5S
3）速切：Idz2=KkIQ
=1.4×4×92.4
=517A
取600A（600/200=3置3倍）
2、6KV电源总板（02#板）
CT-200/5 系统最大运行电流Ie max=110.4A，最大启动电流
IQ max=207.6 A
1）过流： 0.6倍（0.6×200=120A）
2）时限：置3档，即240A/5.8S
3）速切：Idz2=KkIQ
=1.4×207.6
=290.6
取400A（400/200=2置2倍）
3、560KVA变压器（03#板）
CT-200/5 Ie=53.9A IQ=4×53.9A
1）过流：Idz1=KKIe/Kf
=1.2×53.9÷0.85
=76（A）
取60A （60/100=0.6倍）
2）时限：μ%= （IQ÷Idz1）%
=（4×53.9÷60）%
=3.59%
取160A/5S（置3档）
3）速切：Idz2=KkIQ
=1.4×4×53.9
=301.8A
取300A（300/100=3置3倍）
4、2.5米绞车（475KW）（04#板）
CT-150/5 Ie=58A IQ=2×58A
3
1）过流：Idz1= KKIe/Kf
=1.2×58÷0.85
=81.9（A）
取60A （60/150=0.4）
2）时限：μ%= (IQ÷Idz1)%
=（2×58÷60）%
=1.93%
取120A/6.3S（置2档）
3）速切：Idz2=KkIQ
=1.4×2×58
=162.4（A）
取300A（300/150=2置2倍）
5、315KVA变压器带风机（06#板）
CT-50/5 Ie=30.3A IQ=4×30.3A
1）过流：Idz1= KKIe/Kf
=1.2×30.3÷0.85
=42.8（A）
取30A （30/50=0.6）
2）时限：μ%= （IQ÷Idz1）%
=（4×30.3÷40）%
=3.03%
取80A/5S（（置3档））
3）速切：Idz2=KkIQ
=1.4×4×30.3
=169.7（A）
取200A（200/50=4倍）
6、315KVA变压器带下井负荷（07#板）
CT-100/5 Ie=30.3A IQ=4×30.3A
1）过流：Idz1= KKIe/Kf
=1.2×30.3÷0.85
=42.8（A）
取40A （40/100=0.4）
2）时限：μ%= （IQ÷Idz1）%
4
=（4×30.3÷40）%
=3.03%
取120A/4.2S（（置2档））
3）速切：Idz2=KkIQ
=1.4×4×30.3
=169.7（A）
取300A（300/100=3倍）
7、备用开关（05#、08#、09#板）按07#板整定
CT-100/5
1）过流：Idz1= 40（A）（40/100=0.4）
2）时限：120A/4.2S（（置2档））
3）速切：300A（300/100=3倍）
