主板接线和机箱接线法(菜鸟篇)
图解：主板电源针脚接线方法主板与机箱电源开关重启按钮接法主板跳线及英文字母代表的意义16页word文档
图解：主板电源针脚接线方法主板与机箱电源开关、重启按钮接法主板跳线及英文字母代表的意义图解：主板电源线接法（电源开关、重启开关、USB、耳机麦克风等）一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
菜鸟进阶必读！主板跳线连接方法揭秘第 1 页初级用户最头疼的跳线连接作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说第 2 页明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

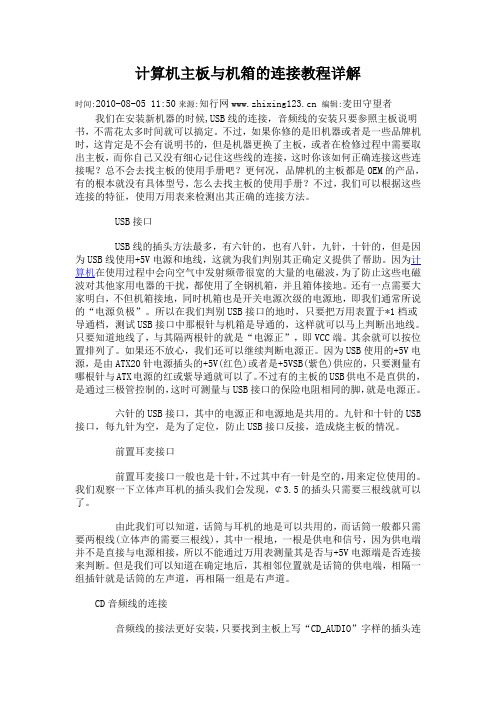

计算机主板与机箱的连接教程详解
计算机主板与机箱的连接教程详解时间:2010-08-05 11:50来源:知行网 编辑:麦田守望者我们在安装新机器的时候,USB线的连接，音频线的安装只要参照主板说明书，不需花太多时间就可以搞定。
不过，如果你修的是旧机器或者是一些品牌机时，这肯定是不会有说明书的，但是机器更换了主板，或者在检修过程中需要取出主板，而你自己又没有细心记住这些线的连接，这时你该如何正确连接这些连接呢？总不会去找主板的使用手册吧？更何况，品牌机的主板都是OEM的产品，有的根本就没有具体型号，怎么去找主板的使用手册？不过，我们可以根据这些连接的特征，使用万用表来检测出其正确的连接方法。
USB接口USB线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB线使用+5V电源和地线，这就为我们判别其正确定义提供了帮助。
因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体接地。
还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“电源负极”。
所以在我们判别USB接口的地时，只要把万用表置于*1档或导通档，测试USB接口中那根针与机箱是导通的，这样就可以马上判断出地线。
只要知道地线了，与其隔两根针的就是“电源正”，即VCC端。
其余就可以按位置排列了。
如果还不放心，我们还可以继续判断电源正。
因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
不过有的主板的USB供电不是直供的，是通过三极管控制的，这时可测量与USB接口的保险电阻相同的脚，就是电源正。
六针的USB接口，其中的电源正和电源地是共用的。
九针和十针的USB 接口，每九针为空，是为了定位，防止USB接口反接，造成烧主板的情况。
前置耳麦接口前置耳麦接口一般也是十针，不过其中有一针是空的，用来定位使用的。
主板接线图示
主板接线图示机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。
一般来说，ATX结构的机箱上有一个总电源的开关接线(Power SW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。
而硬盘指示灯的两芯接(陈设世家---陈志鑫)头，一线为红色。
在主板上，这样的插针通常标着IDE LED或HD LED的字样，连接时要红线对一。
这条线接好后，当电脑在读写硬盘时，机箱上的硬盘的灯会亮。
电源指示灯一般为两或三芯插头，使用1、3位，1线通常为绿色。
此主题相关图片如下：在主板上，插针通常标记为Power LED，连接时注意绿色线对应于第一针(+)。
当它连接好后，电脑一打开，电源灯就一直亮着，指示电源已经打开了。
而复位接头(Reset)要接到主板上Reset插针上。
主板上Reset针的作用是这样的：当它们短路时，电脑就重新启动。
而PC 喇叭通常为四芯插头，但实际上只用1、4两根线，一线通常为红色，它是接在主板Speaker插针上。
在连接时，注意红线对应1的位置。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU 单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
机箱主板连接图解
机箱主板连接图解电脑主板连接线机箱面板的连接线插针一般都在主板左下端靠近边缘的位团置，一般是双行插针，一共有10组左右，主要有电源开关，复位开关，电源指示灯，硬盘指示灯，扬声器等插针。
1电源开关连接线连接电源开关连接线时，先从机箱面板连线上找到标有“power sw”的两针插头，分别是白棕两种颜色，然后插在主板上标有“ pwr sw”或是“RWR”字样的插针上就可以了。
2复位开关连接线用来热启动计算机用的。
连接时，先找到标有“RESET SW”的两针插头，分别是白蓝两种颜色，然后插在主板上标有“Reset sw”或是“RSR”字样的插针上就可以了。
3电源指示灯连接线先找到标有“Power LED”的三针插头，中间一根线空两缺，两端分别是白绿两种颜色，然后将它插在主板上标有“PWR LED”或是“P LED”字样的插针上。
提醒：电源开关连接线和复位开关连接线两处在插入时可以不用注意插接的正反问题，怎么插都可以。
但由于电源指示灯边接线是采用发光二级管来显示作息的，所以连接是有方向性的。
有些主板上会标示“P LED+”和“P LED-”字样，我们只要将绿色的一端对应连接在P LED+插针上，白线连接在P LED-插针上。
4硬盘指示灯连接线先找到标有“H.D.D.LED”的两头插头，连线分别是白红两种颜色，将它插在主板上标有“HDD LED”或“IED LED”字样的插针上。
插时要注意方向性。
一般主板会标有“HDD LED+”、“HDD LED-”，将红色一端对应连接在HDD LED+插针上，白色插在标有“HDD LED-”插针上。
5扬声器连接线先找到“SPEAKER”的四针插头，中间两根线空缺，两端分别是红黑两种颜色，将它插在主板上标有“PEAKER”或是“SPK”字样的插针上。
红色插正极，黑色插负极。
实际电源开关：白色+正极，棕色—负极正反插均可复位开关：白蓝两种颜色，正反插可随便。
电源开关：绿色的插在P LED+插针上，白色的插在P LED插针上。
图解机箱主板连线
关于DIY攒机的详细步骤过程，在《菜鸟晋级必修功课！图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。
通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。
一、认识主板供电接口图解安装详细过程在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。
目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。
不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。
通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。
接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。

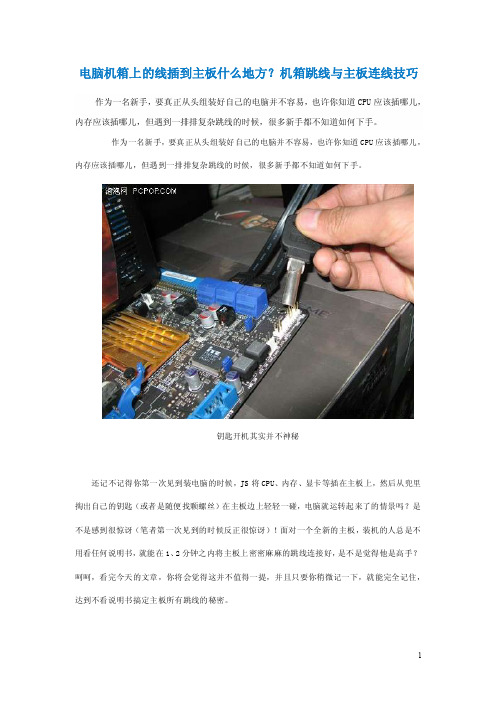

机箱跳线与主板连线技巧
电脑机箱上的线插到主板什么地方？机箱跳线与主板连线技巧作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，装机的人总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
电脑主板和机箱各插口接法详现用图解解
电脑主板与机箱各插口接法详图解解很多朋友会装机，那很简单啊，几块板卡接上就OK了，但是只有主板那密密麻麻的连接线可能让他觉得有点犯晕！好了，直接下面看：一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图.机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。
这是机箱上提供了插头上图为机箱是提供的三种接头。
其中HDDLED是硬盘指示灯，对应主板上的IDE_LED；POWERSW 是电源开关，对应主板上的PWRSW；RESETSW是重启开关，对应主板上的RESET。
除了HDDLED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDDLED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。
当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
电脑机箱电源线和主板怎么连接
1. 安装POWER LED电源指示灯的接线只有l、3位，l线通常为绿色，在主板上接头通常标为“POWER LED”。
连接时注意绿线对应第1针。
当它连接好后，电脑一打开，电源指示灯就一直亮着，表示电源已经打开了。
2. 安装RESET SWReset连接线有两芯接头，连接机箱的“Reset”按钮，它接到主板的“Reset”插针上，并且此接头无方向性，只需短路即可进行“重启”动作。
主板上“Reset”针的作用是这样的：当它们短路时，电脑就会重新启动。
“Reset”按钮是一个开关，按下时产生短路，松开时又恢复开路，瞬间的短路就可以使电脑重新启动。
偶尔会有这样的情况，当您按下“Reset”按钮并且松开，但它并没有弹起来，一旦保持着短路状态，电脑就会不停地重新启动。
3. 安装SPEAKER这是PC喇叭的4芯接头，如图11.43所示。
实际上只有l、4两根线，回线通常为红色，它主要接在主板的“SPEAKER”插针上，这在主板上有标记。
在连接时注意红线对应“1”的位置，但该接头具有方向性，必需按照正负连接才可以。
图11.43安装SPEAKER连线4. 安装硬盘指示灯线在主板上这样的接头通常标着“IDE LED”或“H.D.D LED”字样，硬盘指示灯为两芯接头，一线为红色，另一线为白色，一般红色(深颜色)表示为正，白色表示为负。
在连接时要红线对应第1针上。
注意：这条线接好后，当电脑在读写硬盘时，机箱上的硬盘指示灯会亮，但这个指示灯可能只对IDE硬盘起作用，对SCSI硬盘将不起作用。
5. 安装PWR SWATX结构的机箱上有一个总电源的开关接线，是一个两芯的接头，它和Reset接头一样，按下时就短路，松开时就开路，按一下电脑的总电源就开通了，再按一下就关闭。
但是你还可以在BIOS里设置为关机时必须按电源开关四秒钟以上才能关机，或者根本就不能靠开关来关机，而只能靠软件来关机。
从面板引入机箱中的连接线中找到标有“PWR SW”字样的接头(有的主板则标“S/BSW”等)，这便是电源的连线了，然后在主板信号插针中，找到标有“PWRBT(或PW2，因主板不同而异)”字样的插针，然后对应插好就可以了。
图解主板接线和机箱接线法(借鉴实操)
至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！
复位/重电源开关：POWER SW
英文全称：Power Swicth
可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等
功能定义：机箱前面的开机按钮
启开关：RESET SW
英文全称：Reset Swicth
可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮
电源指示灯：+/-
可能用名：POWER LED、PLED、PWR LED、SYS LED等
硬盘状态指示灯：HDD LED
英文全称：Hard disk drive light emitting diode 可能用名：HD LED。
主板与机箱接线方法(有图)
主板跳线连接方法揭秘作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
阳光软件大世界 /阳光软件大世界 /看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮阳光软件大世界 /复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-阳光软件大世界 /可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode可能用名：HD LED报警器：SPEAKER可能用名：SPK阳光软件大世界 /功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板接线和机箱接线法（菜鸟篇）作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。
为了更加方便理解，我们先从机箱里的连接线说起。
一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。
实际上，这些线上的标注都是相关英文的缩写，并不难记。
下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWER SW英文全称：Power Swicth可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESET SW英文全称：Reset Swicth可能用名：RESET、Reset Swicth、Reset Setup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWER LED、PLED、PWR LED、SYS LED等硬盘状态指示灯：HDD LED英文全称：Hard disk drive light emitting diode 可能用名：HD LED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FP AUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。
下一页我们在来认识主板上的“跳线”。
实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。
●哪儿是跳线的第一Pin？要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。
在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。
找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。
如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
9针面板连接跳线示意图上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。
连接的时候只需要按照上面的示意图连接就可以，很简单。
其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。
你能区分这根线的正负极了吗？还有一点差点忘了说，机箱上的线区分正负极也很简单，一般来说彩色的线是正极，而黑色/白色的线是负极（接地，有时候用GND表示）。
学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。
一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：1、缺针旁边插电源2、电源对面插复位3、电源旁边插电源灯，负极靠近电源跳线4、复位旁边插硬盘灯，负极靠近复位跳线这么说了，相信你一定记住了！●具有代表性的华硕主板接线方法很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。
上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。
这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
下面我们来找一下这个的规律。
首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。
所以以后看到这种插针的时候，我们首先确定SPeaker的位置。
然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。
剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
●其他无规律主板的接线方式：除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。
大家遇到这样主板的时候，就按照标识来插线就可以了。
看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。
●前置USB前置USB的接线方法实际上非常简单，现在一般的机箱都将前置USB 的接线做成了一个整体，大家只要在主板上找到相应的插针，一起插上就可以了。
一般来说，目前主板上前置USB的插针都采用了9Pin的接线方式，并且在旁边都有明显的USB 2.0标志。
要在主板上找到前置USB的插针也非常简单，现在的主板一般都有两组甚至两组以上的前置USB插针（如上图），找前置USB的时候大家只要看到这种9pin的，并且有两组/两组以上的插针在一起的时候，基本上可以确定这就是前置USB的插针，并且在主板附近还会有标识。
现在一般机箱上的前置USB连线搜是这样整合型的，上面一共有8根线，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行。
如果是分开的，一般情况下都本着红、白、绿、黑的顺序连接。
如上图这根线，虽然是整合的，但同样是以红白绿黑的排序方式。
●前置音频连接方法由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少JS直接说出了接了前置后面就不出声了这样的笑话。
那么前置音频到底是不是那么难接呢，我们一起来看一看。
从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。
从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。
点击放大上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。
在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。
下面我们来看一下主板上每颗针的定义：1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（做声道后置音频输出）在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。
实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。
首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第 6Pin插右声道，第9Pin和第10Pin插左声道。
从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。
这么记是不是很简单？很多接线实际上都整合了，不用再为线序烦恼好了，今天我们要说的内容到这里也就告了一个段落了，只要认真的看过本文之后，相信以后都不会被主板上繁杂的跳线所困扰。
当然，还有一些主板上可能有一些其他定义的跳线，比如外接1394接口，这些都有很明显的标志，并且基本上的连线都是整合型的，直接插上就可以，并不难，再这里我们就不对这些用的较少的跳线做太多的讲述。
