安装工程造价员电气案例分析结合实例讲解PPT共82页
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要电气案例分 析结合实例讲解
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
安装工程造价实例(3篇)
第1篇一、项目背景某市某区某商业综合体项目，占地面积约为20,000平方米，总建筑面积约为80,000平方米，包括地下车库、商业区、办公区、酒店等。
该项目于2019年3月正式开工，2021年12月竣工。
本次造价实例分析主要针对该项目中的安装工程造价进行详细解析。
二、安装工程造价构成安装工程造价主要由以下几部分构成：1. 材料费：包括各种管道、阀门、电缆、电线、消防器材、空调设备、照明设备等。
2. 人工费：包括施工人员工资、福利、社会保险等。
3. 施工机具使用费：包括施工过程中使用的各种机械、设备、工具等。
4. 施工管理费：包括项目管理、协调、监督、检验等费用。
5. 其他费用：包括临时设施、运输、保险、税费等。
三、安装工程造价实例分析1. 材料费（1）管道及阀门：该项目管道总长度约为10,000米，主要包括消防管道、给排水管道、空调管道等。
管道及阀门费用约为200万元。
（2）电缆及电线：该项目电缆总长度约为8,000米，电线总长度约为5,000米。
电缆及电线费用约为150万元。
（3）消防器材：该项目消防器材主要包括灭火器、消防栓、喷淋系统等。
消防器材费用约为80万元。
（4）空调设备：该项目空调设备主要包括中央空调、新风系统等。
空调设备费用约为300万元。
（5）照明设备：该项目照明设备主要包括室内照明、室外照明、应急照明等。
照明设备费用约为100万元。
材料费总计：200 + 150 + 80 + 300 + 100 = 830万元。
2. 人工费该项目安装工程人工费主要包括施工人员工资、福利、社会保险等。
根据市场价格，施工人员工资约为30元/工日，福利及社会保险约为10元/工日。
安装工程总工日约为10,000工日。
人工费总计：10,000工日× (30 + 10)元/工日 = 400万元。
3. 施工机具使用费施工机具使用费主要包括各种机械、设备、工具的租赁费用。
根据市场价格，施工机具使用费约为50元/工日。

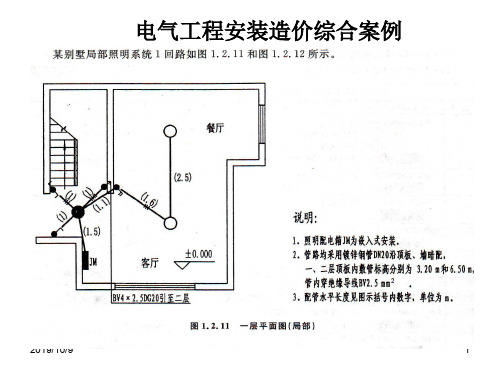

电气工程安装造价综合案例
综合单价：9.18元
工程内容 序 号
单 数量 其中／元
位
人工 材料费
费
机械使 综合 用费 费
小计/元
1 铍锌钢管 DN20 暗配
2 铍锌钢管 DN20
3 暗装扫线盒
4 接线盒
5 暗装开关盒 6 开关盒
合计
2019/10/9
m 30 38.40 9.60
m 30.9
108.15
个6
6.30 12.90
（1）配管配线系指从配电控制设备到用电器具
的配电线路以及控制线路的敷设。工艺上分明 配和暗配两种形式。各种配管应区别不同敷设 方式，部位及管材材质，规格，以“延长米” 计算。计算时不扣除管接线箱（盒）、灯头盒、 开关盒所占长度。其计算要领是从配电箱算起， 沿各回路计算；同时应考虑按建筑物自然层进 行划分。或者按照建筑形状分片计算。
项目编码 030212001 030212003 030204018 030204019
2019/10/9
16
表1.2.19“分部分项工程量清单表 工程名称：别墅照明工程
序 项目编码 号
项目名称及特征
计量 单位
1 030204018 001 配电箱
台
照明配电箱JM嵌入式安装
2 030212001 001 电气配管
m
铍锌钢管DN20暗配
包括灯头盒6个，开关盒5个
3 030212003 001 电气配线
3
表1.2.18分部分项工程量清单编码
项目编码
项目名称 项目编码
项目名称
030212001 030212003 030204018 030204019
电气配管 030204031 小电器
工程造价安装案例(3篇)
第1篇一、项目背景某大型商业综合体项目位于我国某省会城市，总建筑面积约30万平方米，包括购物中心、办公楼、酒店、公寓等多种业态。
该工程总投资约30亿元，其中安装工程投资约2亿元。
本案例将以该商业综合体安装工程为例，对工程造价安装进行详细分析。
二、安装工程概况1. 工程内容该商业综合体安装工程主要包括以下内容：（1）给排水及消防工程：包括给水、排水、消防、中水回用等系统。
（2）电气工程：包括强电、弱电、消防电气等系统。
（3）通风空调工程：包括通风、空调、新风、除尘等系统。
（4）电梯工程：包括乘客电梯、货梯、观光电梯等。
（5）智能化工程：包括安防、监控、门禁、综合布线等系统。
2. 工程规模（1）给排水及消防工程：管道总长度约20公里，消防设备约1000台。
（2）电气工程：配电箱、开关柜等设备约5000台，电缆总长度约30公里。
（3）通风空调工程：风机盘管约5000台，新风机组约1000台。
（4）电梯工程：乘客电梯约20部，货梯约5部，观光电梯约2部。
（5）智能化工程：安防监控摄像头约1000个，门禁系统约500套。
三、工程造价分析1. 人工费安装工程人工费主要包括施工人员工资、施工辅助人员工资等。
根据工程规模和施工难度，人工费约为安装工程造价的15%。
2. 材料费安装工程材料费主要包括各类管道、电缆、设备、阀门、配件等。
根据市场行情和工程需求，材料费约为安装工程造价的40%。
3. 施工机械费安装工程施工机械费主要包括各类施工设备、工具、车辆等。
根据工程规模和施工进度，施工机械费约为安装工程造价的5%。
4. 管理费安装工程管理费主要包括施工组织设计、施工方案、施工图纸、施工监督、验收等费用。
根据工程规模和施工难度，管理费约为安装工程造价的5%。
5. 利润及税金安装工程利润及税金包括施工企业利润和税金。
根据国家相关政策，利润及税金约为安装工程造价的5%。
综上所述，该商业综合体安装工程造价约为2亿元，其中人工费3000万元，材料费8000万元，施工机械费1000万元，管理费1000万元，利润及税金1000万元。
安装工程造价案例(3篇)
第1篇随着我国经济的快速发展，基础设施建设投入逐年增加，工程造价管理在工程建设中发挥着越来越重要的作用。
为了提高工程造价管理水平，降低工程成本，本文以某市某住宅小区安装工程造价为例，分析安装工程造价管理的关键环节，探讨提高安装工程造价效益的有效途径。
二、项目概况1. 项目名称：某市某住宅小区安装工程造价2. 项目规模：该项目占地面积约10万平方米，总建筑面积约15万平方米，包括住宅、商业、地下车库等。
3. 项目投资：项目总投资约5亿元。
4. 工程概况：该项目安装工程主要包括给排水、电气、通风空调、消防、电梯等。
三、安装工程造价管理的关键环节1. 工程设计阶段（1）设计优化：在设计阶段，应充分考虑安装工程的功能、质量、安全等因素，优化设计方案，降低工程造价。
例如，在给排水设计中，采用节水型器具、管道优化布局等；在电气设计中，采用节能灯具、电缆优化布线等。
（2）设计变更：在设计过程中，由于各种原因可能导致设计变更，从而影响工程造价。
因此，应加强设计变更管理，严格控制变更范围和费用。
2. 材料设备采购阶段（1）招标采购：通过公开招标、邀请招标等方式，选择优质、价廉的材料和设备供应商，降低采购成本。
（2）合同管理：签订材料设备采购合同，明确双方权利义务，确保合同执行。
3. 施工阶段（1）施工组织设计：根据工程特点，制定合理的施工组织设计，提高施工效率，降低施工成本。
（2）施工管理：加强施工现场管理，确保施工质量，避免因质量问题导致的返工、窝工等损失。
（3）进度控制：合理安排施工进度，确保工程按期完工。
4. 验收阶段（1）验收标准：严格按照国家有关标准进行验收，确保工程质量。
（2）结算管理：根据合同约定和工程实际情况，进行工程结算，确保工程造价真实、合理。
四、提高安装工程造价效益的有效途径1. 加强设计管理，优化设计方案（1）提高设计人员素质，确保设计方案的科学性、合理性。
（2）加强与施工单位的沟通，确保设计方案的可行性。
安装工程造价员电气实例精解PPT文档共82页
Hale Waihona Puke 46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
安装工程造价员电气实例精 解
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。
安装工程造价员电气实例精解(20150629_14_17_13)
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
具、插座、开关等电气设备的数量、型号规格、安 装位置、安装高度，表示照明线路的敷设位置、敷 设方式、敷设路径、导线的型号规格等。 (2) 照明、插座平面图举例 图16-3、图16-4分别为某高层公寓标准层插座、 照明平面图。
2 防雷平面图(图16-5)
防雷平面图是指导具体防雷接地施工的图纸。 通过阅读，可以了解工程的防雷接地装置所采用设 备和材料的型号、规格、安装敷设方法、各装置之 间的联接方式等情况，在阅读的同时还应结合相关 的数据手册、工艺标准以及施工规范，从而对该建 筑物的防雷接地系统有一个全面的了解和掌握。
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸， 主要包括：（1） 工程概况;（2） 设计依据;（3） 设计范围;（4） 供配电设计;（5） 照明设计;（6） 线路敷设;（7） 设备安装;（8） 防雷接地;（9） 弱 电系统;（10） 施工注意事项。
4 各照明器具的安装高度详见主要设备材料表。
五、防雷接地系统
电气工程预算实例清单与计价样本
电气工程预算实例清单与计价样本电气工程预算是指对一项电气工程项目所需的材料、设备、人工以及其他费用进行估算和计算，从而确定项目的总成本。
在编制电气工程预算时，需要清单与计价样本，以便详细列出所需材料和设备的数量和价格，并计算出总成本。
下面是一个电气工程预算的清单与计价样本的实例。
清单与计价样本:项目名称:XX电气工程项目项目地点:XX市XX区1.工程范围及规模：本项目主要包括以下工程范围及规模：-安装电源系统-安装照明系统-安装插座和开关-安装通信系统2.工程材料清单：2.1电源系统-主配电箱：数量1，单价XX元/个-分配箱：数量3，单价XX元/个-断路器：数量10，单价XX元/个2.2照明系统-射灯：数量20，单价XX元/个-日光灯：数量50，单价XX元/个-照明开关：数量10，单价XX元/个2.3插座和开关-墙插座：数量50，单价XX元/个-开关：数量20，单价XX元/个-电线：数量500米，单价XX元/米-电线槽：数量100米，单价XX元/米2.4通信系统-网线：数量200米，单价XX元/米-通信插座：数量10，单价XX元/个3.工程人工清单：-项目经理：工时100，工价XX元/小时-电工：工时500，工价XX元/小时-助手：工时200，工价XX元/小时4.其他费用清单：-工程管理费：总费用XX元-资金使用费：总费用XX元-安全保障费：总费用XX元计价样本:根据清单中的材料和设备数量和价格，可以进行计算得出总成本。
1.材料费用计算：电源系统费用=(数量主配电箱*单价主配电箱)+(数量分配箱*单价分配箱)+(数量断路器*单价断路器)照明系统费用=(数量射灯*单价射灯)+(数量日光灯*单价日光灯)+(数量照明开关*单价照明开关)插座和开关费用=(数量墙插座*单价墙插座)+(数量开关*单价开关)+(数量电线*单价电线)+(数量电线槽*单价电线槽)总材料费用=电源系统费用+照明系统费用+插座和开关费用+通信系统费用2.人工费用计算：项目经理费用=工时项目经理*工价项目经理电工费用=工时电工*工价电工助手费用=工时助手*工价助手总人工费用=项目经理费用+电工费用+助手费用3.其他费用计算：总其他费用=工程管理费+资金使用费+安全保障费4.总成本计算：总成本=总材料费用+总人工费用+总其他费用以上是电气工程预算的清单与计价样本实例。
电气安装工程量计算及预算实例
电气设备安装工程
施 工 图 预 算 编 制（四）
1
十二、照明器具安装
照明器具安装工程量计算规则
1. 普通灯具安装的工程量，应区别灯具的种类、型号、规格 以“套”为计量单位计算。普通灯具安装项目适用范围见下
表
项目名称
灯具种类
圆球吸顶灯
材质为玻璃的螺口、卡口圆球独立吸顶灯
半圆球吸顶灯 材质为玻璃的独立的半圆球吸顶灯、扁圆罩吸顶灯、平圆型吸顶灯
防爆灯
CB C-200型防爆灯
高压水银防爆灯 CB C-125/250型高压水银防爆灯
防爆荧光灯
CB C-1/2单/双管防爆型荧光灯
11
十二、照明器具安装
14. 医院灯具安装的工程量，应区别灯具种类，以“套” 为
计量单位计算。医院灯具安装定额适用范围见下表：
定额名称 病房指示灯 病房暗脚灯
无影灯
灯具种类 病房指示灯 病房暗脚灯 3～12孔管式无影灯
单位计算。（风扇安装工作内容 测位、画线、 打眼、固定吊钩、安装调速开关、接焊包头、接地）
22. 盘管风机三速开关、请勿打扰灯，须刨插座安装的 工程量，以“套”为计量单位计算。
15
十二、照明器具安装
【例-1】下图为某办公楼照明局部平面布置图，建 筑物为混合结构，层高3.3m。由图可知该房间内装 设了两套成套型吸顶式双管荧光灯、一台吊风扇， 它们分别由一个单控双联板式暗开关和一个调速开 关控制，开关安装距楼地面1.3m，配电线路导线为 BV-2.5，穿电线管沿天棚、墙暗敷设，其中2、3根 穿TC（电线管） l5，4根穿TC20。试计算此房间的各 分项工程量。
各种材质的一般壁灯、镜前灯
软线吊灯头
一般吊灯头
安装工程电气实例精解.pptx
❖ 五、防雷接地系统
❖ 本工程按民用三类建筑防雷要求设置防雷措施， 利用建筑物金属体做防雷及接地装置，在女儿墙上设 人工避雷带，利用框架柱内的两根对角主钢筋做防雷 引下线，并利用结构基础内钢筋做自然接地体，所有 防雷钢筋均焊接连通，屋面上所有金属构件和设备均 10镀锌圆钢与避雷带焊接连通，接地电阻 不大于4Ω，若实测大于此值应补打接地极直至满足要 求；具体做法详见相关图纸。
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘 塑料绝缘
X V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头
电缆中间头：用于电缆的延长，隔250m设一个
3．母线：
⑴ 软母线：用于35kV以上的高压配电装置中
⑵ 硬母线：用于高低压配电所 TMY：硬铜母线 LMY：硬铝母线
4、线路敷设方式代号： TC：用电线管敷设 SC：用焊接钢管敷设 SR：用金属线槽敷设 CT：用桥架敷设 PC：用硬塑料管敷设 PEC：用半硬塑料管敷设
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
❖ 4 其他有关国家及地方的现行规程、规范及标准。 ❖ 二、设计内容
❖ 本工程电气设计项目包括380V/220V供配电系统、 照明系统、防雷接地系统和电视电话系统。
❖ 三、供电系统
❖ 1 供电方式
❖ 本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
❖ 2 本工程设总等电位联接。应将建筑物的PE干线、 电气装置接地极的接地干线、水管等金属管道、建 筑物的金属构件等导体作等电位联接。等电位联结 做法按国标02D501－2 《等电位联接安装》。
