探矿工程原始地质编录方法及要求
固体矿产勘查原始地质编录应提交资料及要求
（二）要求 剖面图的西、北西、南西、南端应放臵在剖面图的左边，而东、北东、南东、北端放在 剖面图的右边。 从平面图左西右东原则，即≥180-<360为左，0- ＜180为右（如图）。 剖面名称：矿产调查项目以地名命名，如通山县下杨板溪群梅坑组实测地层剖面，矿区 剖面如崇阳县大坪铅锌矿Ⅰ线实测地层剖面等，建议不用Ⅰ—Ⅰ／表示
样 号
按矿石类型、 品级分别采样
分析结果（%）
样品真厚度不大 于可采厚度
采取率相差大 时要分别采样
不跨径 采样
据野外记录划 分样品
1、详细观测记录裂隙与岩心的轴夹角、裂隙宽度、充填程度，充填物成分、地下水活动形迹，裂隙面的粗 糙程度、有无擦痕等。 2、统计线裂隙率（条/m）＝该段岩芯裂隙条数（条） /该段岩芯长（ｍ）×100% 3、详细观测描述岩芯上出现的溶孔、溶洞的大小、溶蚀深度、个数。 4、风化情况：强风化带/弱风化带 5、岩石质量指标的计算 RQD(%)＝某岩组大于10cm完整岩芯长度之和（m）/某岩组钻进总进尺(m)×100% 6、根据RQD值的高低、划分岩石质量等级，评价岩石的完整性。 7、岩芯块度划分：长柱状＞20cm；柱状20～10cm；块状10～5cm；碎块状5～2cm；碎屑状＜2cm。
建议：槽底长度应与槽壁上端对应；标尺刻度每2米标一次；图名应为双港桥 铅锌矿TC8503素描图；缺地层代号、AP1图例；方位标志应臵于槽壁上方；样 品编号第一个样要全标，如HTC8503-1；2 ／∠80表示不正确；产状表示图中 与图例不统一
标尺刻度不一；未采用简式图签，且 图名与图中不统一，图名不简洁，院 长应为队长；无地层代号图例；
有2015年 新版本
推荐 图签
局冬训班材料
探矿工程原始地质编录
2020年(冶金行业)固体矿产勘查原始地质编录规定
（冶金行业）固体矿产勘查原始地质编录规定1－9固体矿产勘查原始地质编录规定DZ/T0078—931主题内容和适用范围1.1本标准规定了固体矿产勘查中地质填图、探矿工程和采样的原始地质编录工作的内容、要求、方法和编录资料的管理。
1.2本标准适用于固体矿产勘查中的地质填图、探矿工程和采样的原始地质编录以及编录资料的管理。
对有特殊要求的矿种，主管部门可根据本标准制定相应的补充规定或实施细则。
2引用标准GB9649地质矿产术语分类代码3原始地质编录工作的基本内容3.1原始地质编录是观察研究地质现象的现场记录和观察研究手段的记录这些地质现象，是指由天然的和人工的露头、岩心（粉）以及标本、样品所揭示的宏观的和微观的自然地质信息。
记录由原始编录人员选用适当的信息记录手段如数字、文字、图象、磁带、磁盘（光盘）等进行。
仍要和国家信息系统的建设相适应，及时采用新的方法和手段。
3.2原始地质编录工作包括现场编录和整理俩个方面。
现场编录时，要认真地观察研究地质现象，采集标本、样品，测量地质体的位置、产状、形态等数据，且用适当的记录手段和方法进行编录。
整理是根据各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补充和归纳、整理，编制必要的图表，且按规定格式整饰。
采用电子计算机进行原始编录时，仍应及时将原始数据按规定格式存盘、入库。
4原始地质编录工作的基本要求4.1原始地质编录必须真实、客观。
对地质现象要认真、细致、全面地观察研究，联系认识，准确地判断和记录。
编录中应明确区别开实际观测资料和推断解释资料。
4.2原始地质编录应随工作进展逐日或随施工进展及时进行。
4.3原始地质编录的图、表、文字说明必须互相吻合壹致，整洁、美观、字迹规整，字体规范。
4.4原始地质编录要有各种必要的质量符合要求的测量，绘图工具和量具。
计量工具必须按有关国家标准定期检验，检验结果随原始地质编录上交。
编录中必须采用《中华人民共和国法定计量单位》规定的计量单位名称和符号。
钻探工程编录具体工作方法及技术要求
钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图四、钻孔原始地质编录应提交的主要资料五、钻探工程质量六项指标钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
A、编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
（6）钻孔结构及钻进方法等。
、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
（2）检查岩矿心整理情况在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。
固体矿产勘查原始地质编录细则(doc 127页)

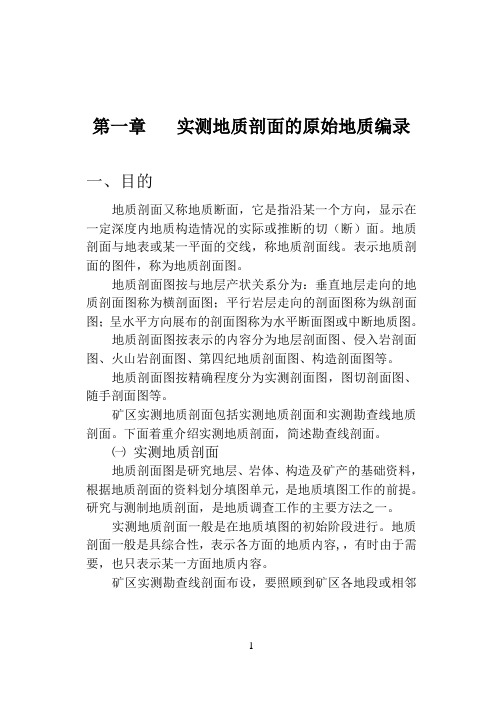

第一章实测地质剖面的原始地质编录一、目的地质剖面又称地质断面，它是指沿某一个方向，显示在一定深度内地质构造情况的实际或推断的切（断）面。
地质剖面与地表或某一平面的交线，称地质剖面线。
表示地质剖面的图件，称为地质剖面图。
地质剖面图按与地层产状关系分为：垂直地层走向的地质剖面图称为横剖面图；平行岩层走向的剖面图称为纵剖面图；呈水平方向展布的剖面图称为水平断面图或中断地质图。
地质剖面图按表示的内容分为地层剖面图、侵入岩剖面图、火山岩剖面图、第四纪地质剖面图、构造剖面图等。
地质剖面图按精确程度分为实测剖面图，图切剖面图、随手剖面图等。
矿区实测地质剖面包括实测地质剖面和实测勘查线地质剖面。
下面着重介绍实测地质剖面，简述勘查线剖面。
㈠实测地质剖面地质剖面图是研究地层、岩体、构造及矿产的基础资料，根据地质剖面的资料划分填图单元，是地质填图工作的前提。
研究与测制地质剖面，是地质调查工作的主要方法之一。
实测地质剖面一般是在地质填图的初始阶段进行。
地质剖面一般是具综合性，表示各方面的地质内容,，有时由于需要，也只表示某一方面地质内容。
矿区实测勘查线剖面布设，要照顾到矿区各地段或相邻矿区，剖面线要垂直矿体走向，剖面应与勘查网度一致。
矿区勘查线剖面一般是一系列等间距、互相平行的直线，根据实际也可布置为放射状。
勘查线的地形剖面用仪器法测制，对剖面上的探矿工程（槽、井、坑、钻）位置和各种地质界线（如矿体界线、矿体顶底界线、重要断层线等）必须用仪器定位。
勘查线的端点要埋设水泥桩，水泥桩要编号，要测量座标（X、Y、Z）。
㈡实测勘查线剖面勘查线剖面主要反映矿区矿体与围岩之间的界线、矿体中各种自然类型矿石和各种工艺品级矿石之间的界线，各种构造界线；矿体的数量、规模、形态、分布、产状、厚度，构造对矿体的破坏和控制等。
勘查线剖面图上还要标出探矿工程的种类、数量、位置及样品位置编号等，从而反映矿区勘查工程的控制程度、矿体圈定的合理性及各级储量的合理性。
固体矿产勘查原始地质编录应提交资料及要求
坐标线未 到外图框 坐标到整 数位即可
大幕乡（属咸安区）应该改为通山县；坐标数据到km即可，如角注38565、 3301，中间只标两位数，如66、00（小于1：1万地质图）；线号应西单东双， 至少每100米预留线号一个；
地质填图工作总结的内容
1、概况：目的任务，交通位置及自然地理，以往地质工作评述（主要成果及存在问
题），完成实物工作量；
2、工作方法及质量评述；
3、矿区地质：地层、构造、变质岩、岩浆岩、矿床；
4、结语：主要成果、存在问题、下步工作意见。
（二）要求
H
明显地物地貌的 特定位置
界线点、构造点、 矿化点、岩性点
素描图、照片 及说明
建议数字地质图 图库全院统一
非整数 不标
全标5 位数
全标6 位数
比例尺大 于1：1万中部3 位数经纬度全标4 位数
坐标线至 外图框
全标5 位数
比例尺≤1： 1万
中部2 位数
沉积矿产或产于一定 层位中矿产
需要反映构 造形态时
图廓坐标数据错误；坐标线应画至 外图框 ；图名？坐标数据除四角 写全外，其余应写成如63.6三位数 （大于1：1万地质图）；图名与比 例尺太近
加坐标、 方位角
注意：勘探线剖面不要水平米距，平面图中应有斜孔钻孔投影线，分析结果表中应有矿体厚度/平均品位
3、送样单
4、音像记录表
5、综合地 层柱状图
综合地层—岩矿体柱状图的内容 ：比例尺（能表达地层、岩体和矿体结构基本特征）、图例（采用矿区 统一图例）、地层时代、地层名称、地层代号、分层号、分层厚度、岩层厚度、柱状图（用规定的线条、 花纹符号表示不同的地层岩体、矿体及其接触关系）、简单岩性描述（注明有代表性的样品、标本、化石 和矿产）、责任签等。
坑道原始地质如何编录
坑道原始地质如何编录地下坑探工程是指为揭露、追索和圈定深部矿体而挖掘的地下巷道。
是矿床勘探阶段所采用仅次于钻探的主要技术手段之一，主要用于提高矿床勘探程度，尤其是开采地段的勘探精度，检查评价钻探结果等。
分类：水平坑道、垂直坑道和倾斜坑道。
1、水平坑道（1）平硐——具有直接地面出口的水平坑道，往往具有探采结合作用。
（2）石门——无直接地面出口，垂直于矿体走向，主要是在围岩内向矿体掘进的水平坑道，起联络作用，无直接探矿意义。
（3）穿脉——无地面直接出口，垂直于矿体走向，主要为在矿体内掘进的水平坑道，是主探矿水平巷道之一。
（4）沿脉——无地面直接出口，在矿体内沿矿体走向掘进的水平坑道，又称脉内沿脉，主探矿巷道之一。
（5）石巷——无地面直接出口，为平行矿体走向一般在矿体下盘围岩内掘进的水平坑道，又称脉外沿脉，无探矿作用。
（6）盲中段辐穿——在天井或上山中开口，沿矿体厚度方向掘进的水平探矿穿脉。
2、垂直坑道（1）竖井——具有直接地面出口的大型铅直坑道，为控制性主体基建工程，无探矿作用。
（2）暗井——无直接地面出口，在水平巷道内，由上向下开凿的铅直坑道，为探矿工程之一。
（3）天井——无直接地面出口，由下向上开凿的铅直或陡倾斜坑道，分为揭露矿体的探矿天井与无探矿作用的联络、溜矿、通风天井。
3、倾斜坑道（1）斜井——具有直接地面出口的大型倾斜坑道，为控制性主体基建工程。
其中在矿体下盘围岩中掘进者，无探矿作用。
（2）上山——无直接地面出口，由下向上开凿的缓倾斜坑道。
脉内上山具探矿作用。
（3）下山——无直接地面出口，由上向下开凿的缓倾斜坑道。
成巷是“下山”的别名。
探矿坑道设计：首先在设计的中段地质平面图上完成水平坑道设计，在设计勘探线剖面图上完成垂直与倾斜坑道设计，然后转绘到矿体投影（纵或水平）图、矿床地质图和其它图件上。
设计坑道一般以虚线表示，已施工的实际坑道以实线表示，并注明编号。
坑探工程根据已有的地质资料确定巷道的方向、坡度、断面规格、运输、支护、通风、排水、照明等以及相应的工程量表、施工的安全事项。
钻探地质编录方法及要求
矿区ZK
号钻机
验 收 项 目
钻孔开孔检查验收单
年 月 日验收
验 收 情 况
孔位、方位、倾角 天车—立轴（转盘）--钻孔同心线
钻机、动力机、泥浆泵、发电机、 参数仪表、泥浆测试仪器
钻塔、基台木、绷绳、活动工作台、 电器设备、照明线路、游动滑车系统、 冲洗循环系统、搅拌机、取心工具等 地板、台板、梯子、避雷针、场房塔套、 防护栏杆、各种防护罩、地基、防洪、 排水、防火设施、医药等
4．构造特征的观察描述
真对构造需从如下几方面进行认真的观察记 录。有些方面在钻孔中不可能观察到，但要尽量 进行详细地观察，特别是一些小构造、裂隙等， 要着重观察描述，并且要注意岩石的破碎程度的 观察描述，钻孔中各分层间的关系是否具有构造 接触的特征等。 （1）结构面的性质。 （2）破裂面内的充填物特征。 （3）构造产物。 （4）破裂面旁侧同序次或低序次构造面特征。 （5）压、张、扭配置构造的观察和综合考虑。
标准、技术要求指南
• 1 ． GB/T 13908-2002 固体矿产地质勘查 规范总则 • 2．地质工作质量检查验收规定 • 3．DZ/T 0078-93固体矿产勘查原始地质 编录规定 • 4．DZ/T 0032-92地质勘查钻探岩矿心管 理规定 • 5．DZ/T 0079-93固体矿产勘查地质资料 综合整理、综合研究规定
4．一次地质编录 -1
• （1）填写工程编号及开孔日期。
•地质编录采用规定的《钻孔地质记录表》进行 编录。按要求认真进行填写。首先将工程编号 及开孔日期填写齐全。
号钻孔地质记录表
回 次 进 尺 日 期 自—至 回 次 岩 芯 代 表 长 度 岩芯 编号 分 层 分 层 真 厚 度 换 层 孔 深 第 页
固体矿产勘查原始地质编录细则
3、描述 1）岩石观看与描述： 按分层位置进行描述，也可定地质点描 述。描述内容一样有以下项目：
① 岩石名称：采纳复合定名，如灰色中 厚层状钙质细砂岩。
② 岩石特点：颜色（指岩石总体颜色） ； 结构（指矿物粒度、磨圆度、结晶程度、嵌布 特点等）；构造（原生构造，块状、层状、板 状、流面状、流线状等） ；矿物成分（指肉眼 或放大镜能观看到的矿物，包括要紧矿物、次 要矿物、付矿物、特点矿物、次生矿物等） ； 如浅黄灰色中粒块状黑云母二长片岩。
2
的导线平距图 （图 1－2）。
1
0 图1-2 导线平面图
如：某剖面导线 已知： A0 －1 斜长 2
2 米，方位角 20°，坡度 15°
A1－ 2 斜长 30 米，方位角
30°，坡度 20°
A2－ 3 斜长 26 米，方向 25°，
坡度 30° 按照公式：平距＝斜长×坡度角余弦则： A0-1 平距＝ 22 米× cos15°＝ 21.25 米 A1－ 2 平距＝ 30 米× cos20°＝ 28.19 米 A2－ 3 平距＝ 26 米× cos30°＝ 22.52 米 ㈡ 地质观看：对每一条导线上出露的基 岩进行认真观看，完成以下项目： 1、分层：层是最小的地层、岩石单位， 是指岩性、成分、结构、构造、生物组合等具 明显的特点，明显区别于相邻的单层或复层。 分层确实是按照剖面比例尺要求、矿区的实 际，按野外标志将地层、岩体等划分为详略不 同的岩性层、岩相带等，作为地质观看描述和 剖面图反映地层特点的差不多组成部分。 2、投影：投影方法为铅直投影和产状投 影。一样情形是剖面地势线和分层界线位置常 用铅直投影或者直截了当读数法。如图
工程勘察钻孔原始地质编录及常见的问题
工程勘察钻孔原始地质编录及常见的问题摘要：工程地质钻探是考察地质剖面和确定地层物理力学性质的极重要任务之一，工程编录技术，就是指记录岩层所处的状态，分析一下地质出于什么样的分层，地层的粘性和饱和度等。
本研究将简单介绍工程勘察野外编录的一些技术问题。
关键词：工程勘察；地质；编录前言：地质人员到现场对各种探、采工程所揭露的岩芯（包括岩屑、岩粉）进行观察，并对观察过程及所提示的地质现象进行真实、准确的记录，准确的编录可以为将来进行的一些工程打下坚定基础，也能为接下来的建筑工程提供准确的数字，便于更好的进行工程建设。
1.工程勘察编录的基本要求要想解决和提高工程勘察地质编录问题，必须要明确地质编录的重要意义。
地质编录,就是要分清地质地层的划分,明确各个地层的厚度和一般物理特性,并对各个地层进行岩土层命名。
野外编录的正确与否,直接关系到建筑物的工程设计,关系到地基开挖的深浅。
岩土工程勘察工作中,目前最重要的勘察手段仍然是钻探和井探,尤其是西部黄土地区,为取得高质量的原状土(Ñ级)样,仍以井探为主。
而野外地质编录也仍然是取得第一手地质信息资料的最基本、最基础的工作方法。
现在国家相关法律法规对于各种岩土的野外鉴定、现场描述进行了明确的规定,但有些勘察院的勘察报告中地层岩性描述仍然严重缺项,很不规范,其野外原始地质编录更为简单。
针对地质编录过程中存在的一些问题，相关人员对此进行了一系列研究，并提出了一些解决方案。
地质编录有一些基本要求。
首先，必须保证其真实性：地质编录必须保证真实性，必须如实地客观地反映地质现象，不能随便加上主观的东西，乱加、乱减地质现象。
相关记录人员要准确的记录一些数据，而且所记录的内容要全面。
地层岩性描述要有外业编录(原始)如碎石土的形状、母岩成分、分化程度、充填物的性质和充填程度、密实度等;砂土的颜色、矿物组成、形状、密实度等;粉土的颜色、包含物;粘性土的颜色、包含物、土层结构等。
1-09固体矿产勘查原始地质编录规定a
1-09固体矿产勘查原始地质编录规定aDZ/T 0078—931 主题内容和适用范畴1.1 本标准规定了固体矿产勘查中地质填图、探矿工程和采样的原始地质编录工作的内容、要求、方法和编录资料的治理。
1.2 本标准适用于固体矿产勘查中的地质填图、探矿工程和采样的原始地质编录以及编录资料的治理。
对有专门要求的矿种，主管部门可按照本标准制定相应的补充规定或实施细则。
2 引用标准GB 9649 地质矿产术语分类代码3 原始地质编录工作的差不多内容3.1 原始地质编录是观看研究地质现象的现场记录和观看研究手段的记录这些地质现象，是指由天然的和人工的露头、岩心（粉）以及标本、样品所揭示的宏观的和微观的自然地质信息。
记录由原始编录人员选用适当的信息记录手段如数字、文字、图象、磁带、磁盘（光盘）等进行。
还要和国家信息系统的建设相适应，及时采纳新的方法和手段。
3.2 原始地质编录工作包括现场编录和整理两个方面。
现场编录时，要认真地观看研究地质现象，采集标本、样品，测量地质体的位置、产状、形状等数据，并用适当的记录手段和方法进行编录。
整理是按照各种测量成果和对标本、样品的鉴定、测试成果对现场编录进行修正、补格式整饰。
采纳电子运算机进行原始编录时，还应及时将原始数据按规定格式存盘、入库。
4 原始地质编录工作的差不多要求4.1 原始地质编录必须真实、客观。
对地质现象要认真、细致、全面地观看研究，联系认识，准确地判定和记录。
编录中应明确区不开实际观测资料与推断讲明资料。
4.2 原始地质编录应随工作进展逐日或随施工进展及时进行。
4.3 原始地质编录的图、表、文字讲明必须互相吻合一致，整洁、美观、字迹规整，字体规范。
4.4 原始地质编录要有各种必要的质量符合要求的测量，绘图工具和量具。
计量工具必须按有关国家标准定期检验，检验结果随原始地质编录上交。
编录中必须采纳《中华人民共和国法定计量单位》规定的计量单位名称和符号。
数值要反映其精确程度，写出全部有效数位。
