2017年电工基础知识入门学习(word版)

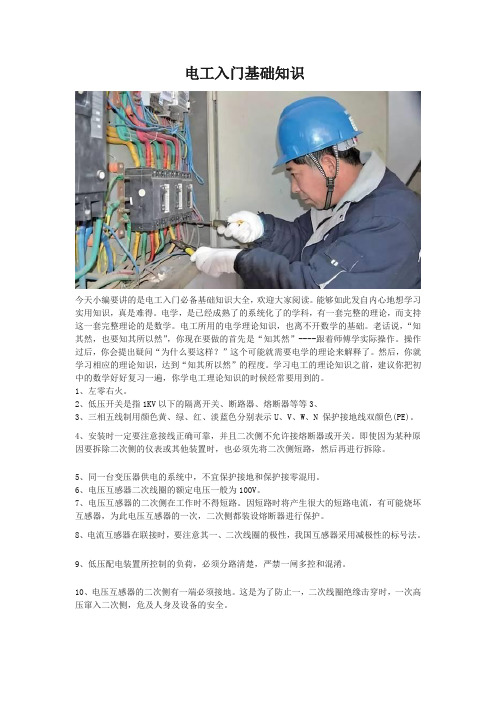

电工入门基础知识
电工入门基础知识今天小编要讲的是电工入门必备基础知识大全，欢迎大家阅读。
能够如此发自内心地想学习实用知识，真是难得。
电学，是已经成熟了的系统化了的学科，有一套完整的理论，而支持这一套完整理论的是数学。
电工所用的电学理论知识，也离不开数学的基础。
老话说，“知其然，也要知其所以然”，你现在要做的首先是“知其然”----跟着师傅学实际操作。
操作过后，你会提出疑问“为什么要这样？”这个可能就需要电学的理论来解释了。
然后，你就学习相应的理论知识，达到“知其所以然”的程度。
学习电工的理论知识之前，建议你把初中的数学好好复习一遍，你学电工理论知识的时候经常要用到的。
1、左零右火。
2、低压开关是指1KV以下的隔离开关、断路器、熔断器等等3、3、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色(PE)。
4、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。
即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。
5、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
6、电压互感器二次线圈的额定电压一般为100V。
7、电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
8、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
9、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
10、电压互感器的二次侧有一端必须接地。
这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
11、变压器在运行中，变压器各相电流不应超过额定电流;最大不平衡电流不得超过额定电流的25%。
变压器投入运行后应定期进行检修。
12、电流互感器在工作时二次侧接近于短路状况。
二次线圈的额定电流一般为5A。
13、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

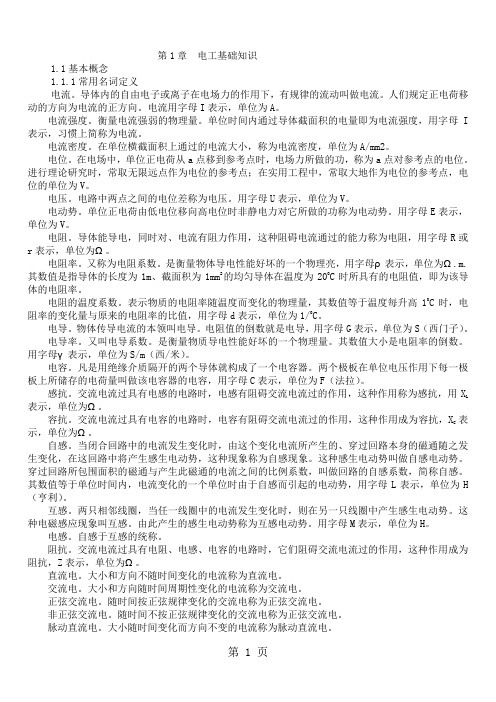

电工手册第一章电工基础知识word精品文档21页
第1章电工基础知识1.1基本概念1.1.1常用名词定义电流。
导体内的自由电子或离子在电场力的作用下，有规律的流动叫做电流。
人们规定正电荷移动的方向为电流的正方向。
电流用字母I表示，单位为A。
电流强度。
衡量电流强弱的物理量。
单位时间内通过导体截面积的电量即为电流强度，用字母I 表示，习惯上简称为电流。
电流密度。
在单位横截面积上通过的电流大小，称为电流密度，单位为A/mm2。
电位。
在电场中，单位正电荷从a点移到参考点时，电场力所做的功，称为a点对参考点的电位。
进行理论研究时，常取无限远点作为电位的参考点；在实用工程中，常取大地作为电位的参考点，电位的单位为V。
电压。
电路中两点之间的电位差称为电压。
用字母U表示，单位为V。
电动势。
单位正电荷由低电位移向高电位时非静电力对它所做的功称为电动势。
用字母E表示，单位为V。
电阻。
导体能导电，同时对、电流有阻力作用，这种阻碍电流通过的能力称为电阻，用字母R或r表示，单位为Ω。
电阻率。
又称为电阻系数。
是衡量物体导电性能好坏的一个物理亮，用字母ρ表示，单位为Ω.m.其数值是指导体的长度为1m、截面积为1mm2的均匀导体在温度为200C时所具有的电阻值，即为该导体的电阻率。
电阻的温度系数。
表示物质的电阻率随温度而变化的物理量，其数值等于温度每升高10C时，电阻率的变化量与原来的电阻率的比值，用字母d表示，单位为1/0C。
电导。
物体传导电流的本领叫电导。
电阻值的倒数就是电导，用字母G表示，单位为S（西门子）。
电导率。
又叫电导系数。
是衡量物质导电性能好坏的一个物理量。
其数值大小是电阻率的倒数。
用字母γ表示，单位为S/m（西/米）。
电容。
凡是用绝缘介质隔开的两个导体就构成了一个电容器。
两个极板在单位电压作用下每一极板上所储存的电荷量叫做该电容器的电容，用字母C表示，单位为F（法拉）。
感抗。
交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用称为感抗，用XL 表示，单位为Ω。
电工基础知识
电工基础知识电工根底学问11. 万用表用完后，打到电压最高档再关闭电源，养成习惯，预防烧万用表。
2. 严禁向配电柜、电缆沟放无关杂物。
3. 光纤不允许打硬弯，防止折断。
4. 生产中任何人不准使拉拽DP头线，防止造成停车。
5. 换DP头应停掉装置及PLC电源，如有特别状况，带电换，必需当心，不能连电。
6. 生产中换柜内接触器时，必需慎重，检查好电源来路是否可关断，严禁带电更换，防止发生危急。
7. 生产中不能因修理气阀而将压辊压下，造成钢带跑偏或挤断。
8. 不允许带电焊有电压敏感元件的线路板，应待烙铁烧热后拔下电源插头或烙铁头做好接地再进展焊接9. 拆装电子板前，必需先放出人体静电。
10. 使用电焊机时，不允许用生产线机架作为地线，防止烧PLC，发觉有违章者马上阻挡。
11. 使用电焊机，需带好绝缘手套，且不允许一手拿焊把，一手拿地线，防止发生意外触电。
12. 焊接带轴承、轴套设备时，严禁使焊机电流经过轴承、轴套，造成损坏。
13. 在变电室内进展动火作业时，要履行动火申请手续，未办手续，严禁动火。
14. 生产中不要紧固操作台的按钮或指示灯，如需急用必需慎重，防止改锥与箱体连电造成停车。
15. 生产中如需换按钮，应检查电源侧是否是跨接的，拆卸后是否会造成停车或急停等各种现象，没把握时，可先临时把掌握线改到备用按钮上，待有时机时恢复。
16. 换编码器，需将电源关断{整流及24V}或将电源线挑开，拆编码器线做好标记，装编码器时，严禁用力敲打，拆风机外壳时要当心防止将编码器线拽断，在装风机后必需检查风机罩内编码器线是否缠在风机扇叶上。
17. 电气设备烧毁时，需检查好缘由再更换，防止再次发生事故。
18. 换接触器时，额定线圈电压必需一至，如电流无同型号的可选稍大一些。
19. 变频器等装置保险严禁带电插拔且要停电5分钟以上进展操作。
20. 严禁带电插拔变频器等电子板，防止烧毁。
21. 换变频器或内部板子时必需停整流电源5分钟以上进展操作，接完线必需认真检查无误前方可上电，且防止线号标记错误烧设备。

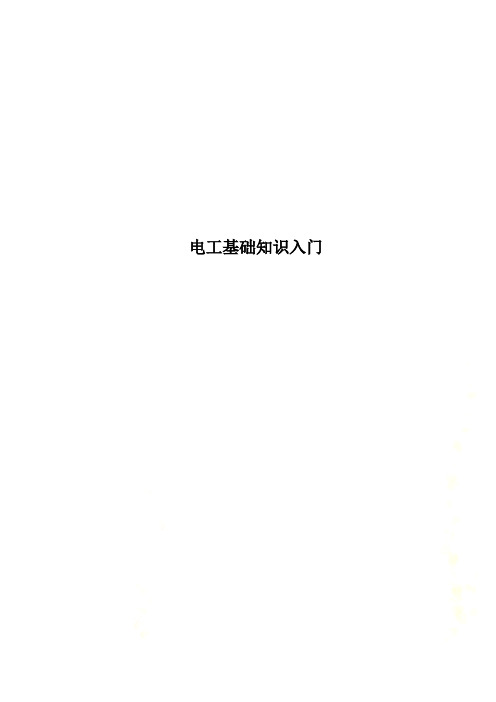

电工基础知识入门
电工基础知识入门目录第一章直流电路 (6)§1—1电学的基本物理量 (7)一、电量 (7)二、电流 (8)三、电压 (10)四、电动势、电源 (12)五、电阻 (13)六、电功、电功率 (16)七、电流的热效应 (19)§1—2电路 (21)一、电路的组成和作用 (21)二、电路图 (22)三、电路的三种状态 (24)§1—3欧姆定律 (25)一、一段电阻电路的欧姆定律 (25)二、全电路欧姆定律 (26)§1—4电阻的串联、并联电路 (30)一、电阻的串联电路 (30)二、电阻的并联电路 (34)§1—5电工测量基本知识 (37)一、万用表的外形及基本组成 (38)二、万用表的使用步骤 (43)三、万用表的使用注意事项 (44)习题 (45)第二章电磁的基本知识 (48)§2—1磁的基本知识 (49)一、磁现象 (49)二、磁场、磁感应线 (50)三、磁通、磁感应强度 (51)四、磁导率 (53)§2—2电流的磁场 (55)一、通电直导线的磁场 (55)二、通电螺线管的磁场 (57)三、磁场对载流直导线的作用 (59)四、磁场对通电线圈的作用 (61)§2—3电磁感应 (62)一、电磁感应现象 (62)二、法拉第定律 (65)三、楞次定律 (67)四、电磁感应定律 (71)§2—4自感、互感 (71)一、自感 (71)二、互感 (74)习题 (76)第三章正弦交流电路 (79)§3—1正弦交流电的产生 (81)一、正弦交流电的特点种 (81)二、正弦交流电的产生 (83)§3—2正弦交流电的三要素 (86)一、周期、频率、角频率 (86)二、瞬时值、最大值、有效值 (88)三、相位、初相和相位差 (90)§3—3正弦交流电的表示法 (93)一、三角函数式法 (93)一、纯电阻电路 (96)二、纯电感电路 (97)三、纯电容电路 (100)§3—5三相交流电路 (105)一、三相电动势的产生 (106)二、三相电源绕组的联结 (108)三、三相交流电路负载的联结 (110)§3—6常用电气照明电路 (114)一、白炽灯照明电路 (114)二、节能灯照明电路 (116)三、日光灯照明电路 (117)习题 (119)第四章变压器与三相异步电动机 (124)§4—1变压器的基本结构和工作原理 (125)一、变压器的基本结构 (127)二、变压器的工作原理 (128)三、几种常见变压器 (133)四、变压器的主要技术数据 (136)五、变压器的使用要点 (139)§4—2三相异步电动机的用途和结构 (140)一、电动机概述 (140)二、三相笼式异步电动机的基本结构 (141)§4—3三相异步电动机的转动原理 (143)一、演示实验 (143)二、定子旋转磁场的产生 (144)三、旋转磁场对转子的作用 (149)§4—3三相异步电动机的使用 (151)一、启动 (151)二、反转 (154)三、制动 (154)四、三相笼式异步电动机的铭牌数据 (156)五、三相异步电动机使用要点 (159)§4—5单相异步电动机 (160)第五章简单机床电路 (166)§5—1常用低压电器 (167)一、开关 (168)二、接触器 (174)三、热继电器 (179)四、熔断器 (180)§5—2机床的几种控制线路 (183)一、点动控制线路 (183)二、看懂机床控制线路的基本要领 (185)三、接触器自锁控制线路 (188)四、接触器联锁的正反转控制线路 (191)五、C620—1型车床控制线路 (196)习题 (198)第六章安全用电 (201)§6—1触电 (202)一、触电事故 (202)二、触电原因及方式 (204)§6—2安全用电措施 (207)一、常用安全用电措施 (207)二、电气设备的保护接地和保护接零 (209)三、安全用电十不准 (212)§6—3电气事故及紧急处理 (213)一、触电急救 (213)二、对电气设备做好监护 (216)三、电火警的紧急处理 (217)四、防雷击的安全措施 (218)习题 (219)第一章直流电路本章学习要点：1．熟悉电流、电压、电阻、电功率、电功等常用的物理量；2．了解常用电气元件的电路符号，能够看懂电路图的连接关系；3．熟练掌握欧姆定律的两种形式，明确U，J，R，E，r之间的关系；4．准确辨识简单电路电阻的串、并联关系，掌握两种连接形式中每个元件上电压、电流与总电压、总电流的关系。
电工基础_电工基础知识_电工基础入门知识
电工基础_电工基础知识_电工基础入门知识照明光源的选择选用照明光源应根据照明要求和使用场所的特点，综合考虑以下几方面因素：(1)照明开闭频繁、需要及时点亮、需要调光的场所，或因频闪效应影响视觉效果以及防止电磁波干扰的场所，如交通信号灯、应急照明灯、舞台灯、剧院调光灯以及 ...admin-2016-1-5 13:53工厂照明系统设计要求工厂照明必须满足生产和检验的需要，厂房的照明系统通常分为高大厂房和一般厂房用两类。
高度在15m以上的高大厂房，一般照明采用气体放电灯作光源，采用较窄光束的灯具（如深照型工厂灯）吊装在屋架下弦。
墙上和柱上可设投光灯，两者 ...admin-2016-1-5 13:51日光灯照明线路图及其常见故障检修方法日光灯的工作原理是：当开关闭合，电源接通后，灯管尚未放电，电源电压通过灯丝全部加在启辉器内两个双金属触片上，使氖管中产生辉光放电发热，两触片接通，于是电流通过镇流器和灯管两端的灯丝，使灯丝加热并发射电子。
此时由于氖管 ...admin-2016-1-4 17:26白炽灯照明线路的常见故障及其处理方法白炽灯照明线路的常见故障及一般检修方法见表。
表白炽灯线路的常见故障及其处理方法故障现象故障产生的原因检修及排除故障的方法灯泡不亮 (1)灯泡钨丝烧断 (2)电源熔断器的熔丝烧断 (3)灯座或开关接线松动或接触 ...admin-2016-1-4 17:23线路漏电怎么查?如何检查判断电气线路漏电电气线路长年使用后会产生绝缘老化、绝缘子损坏、绝缘层受潮或磨损等情况，在线路上产生漏电现象。
判断何处漏电可按以下顺序检查，在总隔离开关上接一只电流表，取下负载后接通负载开关。
若电流表指针摆动，说明线路漏电。
切断中性线 ...admin-2016-1-4 17:20瓷柱布线敷设时有哪些要求？瓷柱布线敷设时，导线要横平竖直，不得与建筑物接触。
水平敷设时，导线距地面高度应大于 2.5m，垂直线路距地面1.8m 的线段，应装在塑料管或槽板中。
电工入门基础知识
电工入门的知识1、左零右火。
2、三相五线制用色彩黄、绿、红、蓝色分别表示U、V、W、N 保护接地线（PE）绿/黄双色线。
3、变压器在运行中，变压器各相电流不应超过额定电流；不安稳电流不得超过额定电流的百分之二十五。
变压器投入运行后应定期进行检验。
4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
5、电压互感器二次线圈的额定电压一样为100V。
6、电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
7、电压互感器的二次侧有一端要接地。
这是为了避免一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。
8、电流互感器在工作时二次侧接近于短路状态。
二次线圈的额定电流一样为5安培。
9、电流互感器的二次侧在工作时决不答应开路。
10、电流互感器的二次侧有一端要接地，避免其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采取减极性的标号法。
12、安装时一定要注意接线正确可靠，并且二次侧不答应接熔断器或开关。
即便由于某种原因要拆除二次侧的外表或其他装置时，也要先将二次侧短路，然后再进行拆除。
13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等。
14、低压配电装置所控制的负荷，要分路清楚，严禁一闸多控和混淆。
15、低压配电装置与自备发电机设备的联锁装置应动作可靠。
严禁自备发电设备与电网私自并联运行。
16、低压配电装置前后左右操作保护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
17、接设备时：先接设备，后接电源。
18、拆设备时：先拆电源，后拆设备。
19、接线路时：先接零线，后接火线。
20、拆线路时：先拆火线，后拆零线。
21、低压熔断器不能作为电动机的过负荷保护。
22、熔断器的额定电压要大于等于配电线路的工作电压。
23、熔断器的额定电流要大于等于熔体的额定电流。
电工基础知识入门 (1)
电工自学技术资材 目 录 第一章 直流电路 .................................................................................................................................. 5 §1—1 电学的基本物理量 ................................................................................................................. 5 一、电量 ........................................................................................................................................... 5 二、电流 ........................................................................................................................................... 5 三、电压 ........................................................................................................................................... 6 四、电动势、电源 ........................................................................................................................... 7 五、电阻 ........................................................................................................................................... 7 六、电功、电功率 ........................................................................................................................... 8 七、电流的热效应 ......................................................................................................................... 10 §1—2 电 路 .................................................................................................................................... 11 一、电路的组成和作用 ................................................................................................................. 11 二、电路图 ..................................................................................................................................... 11 三、电路的三种状态 ..................................................................................................................... 12 §1—3 欧姆定律 ............................................................................................................................... 12 一、一段电阻电路的欧姆定律 ..................................................................................................... 12 二、全电路欧姆定律 ..................................................................................................................... 13 §1—4 电阻的串联、并联电路 ....................................................................................................... 15 一、电阻的串联电路 ..................................................................................................................... 15 二、电阻的并联电路 ..................................................................................................................... 16 §1—5 电工测量基本知识 ............................................................................................................... 17 一、万用表的外形及基本组成 ..................................................................................................... 18 二、万用表的使用步骤 ................................................................................................................. 20 三、万用表的使用注意事项 ......................................................................................................... 20 习 题 ............................................................................................................................................. 21
2017最新电工基础知识试题库（带答案）
2017最新电⼯基础知识试题库（带答案） 15、中⼩容量异步电动机⼀般都有哪些保护? 答:①短路保护:⼀般熔断器就是短路保护装置;②失压保护:磁⼒起动器的电磁线圈在起动电动机控制回路中起失压保护作⽤。
⾃动空⽓开关，⾃耪降压补偿器⼀般都装有失压脱扣装置，以便在上述两种情况下对电动机的起过载保护作⽤;③过载保护:热继电器就是电动机的过载保护装置。
16、在异步电动机运⾏维护⼯作中应注意些什么? 答:①电动机周围应保持清洁;②⽤仪表检查电源电压和电流的变化情况，⼀般电动机允许电压波动为 定电压的±5%，三相电压之差不得⼤于5%，各相电流不平衡值不得超过10%，并要注意判断是否缺相运 ⾏;③定期检查电动机的温升，常⽤温度计测量温升，应注意温升不得超过最⼤允许值;④监听轴承有⽆异常杂⾳，密封要良好，并要定期更换润滑油，其换油周期，⼀般滑动轴承为1000⼩时，滚动轴承500⼩时;⑤注意电动机⾳响、⽓味、振动情况及传动装置情况。
正常运⾏时，电动机应⾳响均匀，⽆杂⾳和特殊叫声。
17、怎样⼯确地拆修异步电动机? 答:在拆修电动机前应做好各种准备⼯作，如所⽤⼯具，拆卸前的检查⼯作和记录⼯作。
拆卸电动机步骤:①拆卸⽪带轮或连轴卷，在拆卸⽪带轮和连轴器前应做好标记，在安装时应先除锈，清洁千净后⽅可复位;②拆卸端盖:先取下轴承盖，再取端盖，并做好前后盖的标记，安装时应按标记复位;③拆卸转⼦:在定转⼦之间应垫上耐磨的厚纸防⽌损伤定⼦绕组，若转⼦很重，可⽤起重设备安装转⼦时先检查定⼦内是否有杂物，然后先将轴伸端端盖装上，再将转⼦连同风扇及后盖⼀起装⼊。
18、怎样从异步电动机的不正常振动和声⾳中判断故障原因? 答:异步电动机产⽣不五常的振动和异常⾳响主要有机械和电磁两⽅⾯的原因。
机械⽅⾯的原因:①电机风叶损坏或紧固风叶的螺丝松动，造成风叶与风叶盖相碰，它所产⽣的声⾳随着碰击声的轻重，时⼤时⼩;②由于思承磨损或轴不当，造成电动机转⼦偏⼼严重时将使定、转⼦相擦，使电动机产⽣剧烈的振动和不均匀的碰擦声;③电动机因长期使⽤致使地脚螺丝松动或基础不牢，因⽽电动机在电磁转矩作⽤下产⽣不正常的振动;④长期使⽤的电动机因轴承内缺乏润滑油形成于磨运⾏或轴承中钢珠损坏，因⽽使电动机轴承室内发出异常的陛陛声或咕嗜声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工基础知识入门 目 录 第一章 直流电路 .................................................................................................................................. 6 §1—1 电学的基本物理量 ................................................................................................................. 6 一、电量 ........................................................................................................................................... 6
二、电流 ........................................................................................................................................... 6
三、电压 ........................................................................................................................................... 7
四、电动势、电源 ........................................................................................................................... 8
五、电阻 ........................................................................................................................................... 8
六、电功、电功率 ........................................................................................................................... 9
七、电流的热效应 ......................................................................................................................... 11
§1—2 电 路 .................................................................................................................................... 12 一、电路的组成和作用 ................................................................................................................. 12
二、电路图 ..................................................................................................................................... 12
三、电路的三种状态 ..................................................................................................................... 13
§1—3 欧姆定律 ............................................................................................................................... 13 一、一段电阻电路的欧姆定律 ..................................................................................................... 13
二、全电路欧姆定律 ..................................................................................................................... 14
§1—4 电阻的串联、并联电路 ....................................................................................................... 16 一、电阻的串联电路 ..................................................................................................................... 16
二、电阻的并联电路 ..................................................................................................................... 17
§1—5 电工测量基本知识 ............................................................................................................... 18 一、万用表的外形及基本组成 ..................................................................................................... 19
二、万用表的使用步骤 ................................................................................................................. 21
三、万用表的使用注意事项 ......................................................................................................... 21
习 题 ............................................................................................................................................. 22
第二章 电磁的基本知识 .................................................................................................................... 23 §2—1 磁的基本知识 ....................................................................................................................... 23 一、磁现象 ..................................................................................................................................... 23
二、磁场、磁感应线 ..................................................................................................................... 23
三、磁通、磁感应强度 ................................................................................................................. 24
四、磁导率 ..................................................................................................................................... 25
§2—2 电流的磁场 ........................................................................................................................... 26 一、通电直导线的磁场 ................................................................................................................. 26
二、通电螺线管的磁场 ................................................................................................................. 27
