初级电工基础知识
电工入门知识最详最全总结
电工入门知识最详最全总结电工入门知识总结1. 电的基本概念电是指带有电荷的粒子在空间中运动产生的现象。
电荷包括正电荷和负电荷，同性电荷相互排斥，异性电荷相互吸引。
电的基本单位是库仑（C），电流的基本单位是安培（A），电压的基本单位是伏特（V），电阻的基本单位是欧姆（Ω）。
2. 电路的基本组成电路是由电源、导线和负载组成的闭合路径。
电源用来提供电流，导线用来传输电流，负载是电流的消耗者。
3. 电路的基本分类按电流的方向可分为直流电路和交流电路。
直流电路中电流方向固定不变，交流电路中电流方向周期性变化。
4. 电路的基本定律欧姆定律：U=IR，电压等于电流乘以电阻。
基尔霍夫定律：节点电流定律和环路电压定律。
节点电流定律指出，进入节点的电流等于离开节点的电流之和。
环路电压定律指出，沿着闭合回路，电压之和等于零。
5. 电源常用的电源有电池和电力系统。
电池是将化学能转化为电能的装置，电力系统是将机械能或化学能转化为电能的装置。
6. 电线及其安装电线是传输电流的导线，根据用途和环境要求分为不同类型，如家用电线、电机接线等。
安装电线时需注意线径、绝缘，以及正确接线方法。
7. 开关开关用来控制电路的通断，常见的开关有单极单刀开关、双极单刀开关、双极双刀开关等。
使用开关时应注意电流和电压的要求，正确接线。
8. 电灯和照明电灯是用来发光的装置，常见的有白炽灯、荧光灯、LED灯等。
照明是利用光源照亮环境的过程，需考虑照明亮度、色温等因素。
9. 电动机电动机是将电能转化为机械能的装置，按电源类型可分为直流电动机和交流电动机。
电动机有不同类型和规格，选择时需考虑功率、转速和工作环境等因素。
10. 保护装置和安全电路中需配置过载保护器、短路保护器和漏电保护器等装置，以保证电路和使用设备的安全。
电工在工作中需遵守安全操作规程，正确使用工具和设备，保证人身安全。
11. 电工工具常见的电工工具有电钳、电锤、剥线钳、电笔等。
使用电工工具时应保持清洁和良好绝缘，避免漏电和误操作。
电工入门必备的24个基础知识
电工入门必备的24个基础知识
1. 电流、电压、电阻之间的关系和定义。
2. 安全用电知识，例如接地、绝缘、短路等。
3. 电路图的符号和基本元件，例如电源、电灯、开关等。
4. 按规范进行电线接线的方法，例如固定、绝缘、扭结等。
5. 不同规格电线的颜色及用途。
6. 不同规格电线的截面积和传输功率之间的关系。
7. 接地连接的方法和要求。
8. 插头和插座的种类、规格及使用方法。
9. 断路器、保险丝的种类、规格及使用方法。
10. 电池的种类、规格及使用方法。
11. 直流电和交流电的区别，形式和使用方法。
12. 计算电力、电功率以及电能的方法。
13. 理解欧姆定律，基于其计算电路中的电流、电压和电阻。
14. 应对电路中的故障，例如短路或开路。
15. 理解电感和电容的基本概念及其在电路中的作用。
16. 了解变压器的原理及其应用。
17. 分别使用万用表和电压表、电流表、电阻表等量测电路中的电压、电流和电阻。
18. 了解基础的测量仪器的种类及使用方法。
19. 理解电路中的串联和并联电路。
20. 理解电压稳定器及起到稳定电源电压的原理。
21. 使用基础的工具维修和组装电子器件。
22. 掌握基础的电子元件的种类、特性和符号。
23. 理解数字电路和模拟电路的基本概念和区别。
24. 掌握基础的模拟电路中的直流电源、放大器、滤波器等电路的设
计方法。

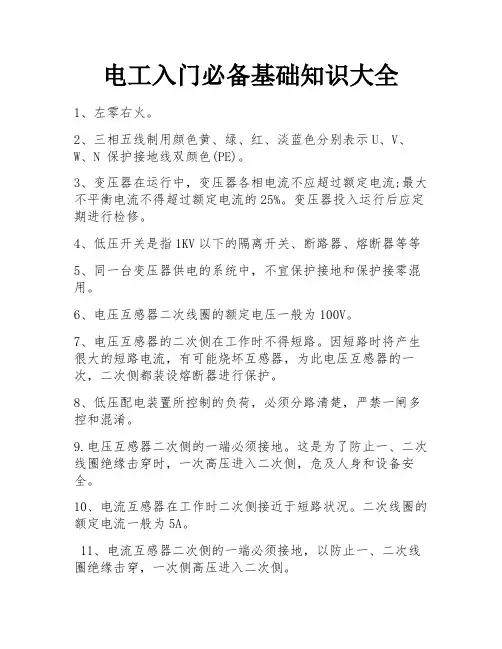

电工入门必备基础知识大全
电工入门必备基础知识大全1、左零右火。
2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色(PE)。
3、变压器在运行中，变压器各相电流不应超过额定电流;最大不平衡电流不得超过额定电流的25%。
变压器投入运行后应定期进行检修。
4、低压开关是指1KV以下的隔离开关、断路器、熔断器等等5、同一台变压器供电的系统中，不宜保护接地和保护接零混用。
6、电压互感器二次线圈的额定电压一般为100V。
7、电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。
8、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。
9.电压互感器二次侧的一端必须接地。
这是为了防止一、二次线圈绝缘击穿时，一次高压进入二次侧，危及人身和设备安全。
10、电流互感器在工作时二次侧接近于短路状况。
二次线圈的额定电流一般为5A。
11、电流互感器二次侧的一端必须接地，以防止一、二次线圈绝缘击穿，一次侧高压进入二次侧。
12、对电炉及照明等负载的短路保护，熔体的额定电流等于或稍大于负载的额定电流。
13、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。
14、安装时，必须注意接线正确可靠，二次侧不允许连接保险丝或开关。
即使二次侧的仪器或其他设备由于某种原因要拆除，也必须先将二次侧短路，然后再拆除。
15、低压配电装置与自备发电机设备的联锁装置应动作可靠。
严禁自备发电设备与电网私自并联运行。
16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
17、接设备时：先接设备，后接电源。
18、熔断器的分断能力必须大于配电线路可能出现的最大短路电流。
19、拆设备时：先拆电源，后拆设备。
20、接线路时：先接零线，后接火线。
21.断开线路时:先断开火线，再断开零线。
22、低压熔断器不能用作电动机过载保护。
电工小工入门知识点总结
电工小工入门知识点总结作为一名电工小工，掌握一定的电工知识是非常重要的。
在进行电工工作时，需要对电气设备、电气安全、电气原理等方面有一定的了解。
下面将给大家总结一些电工小工入门知识点，希望可以帮助到正在学习电工知识的朋友们。
1. 电气安全知识1.1 电气安全的基本知识电工小工需要了解电气安全的基本知识，包括电击的危害、防护措施、事故处理等内容。
需要认真学习相关知识，保证自己和他人在电气工作中的安全。
1.2 电气安全标志了解电气安全标志的含义和使用方法，掌握各种电气安全标志的作用和意义。
1.3 电气事故的应急处理掌握各类电气事故的应急处理方法，包括电击、触电、电火等情况的处理方法。
2. 电气设备知识2.1 电气设备的分类了解电气设备的分类及其特点，包括电源设备、电气元件、电气控制设备等。
2.2 电气设备的选型和安装掌握电气设备的选型原则和安装方法，学会如何选择适合的电气设备，并且正确、安全地进行安装和调试。
3. 电气原理知识3.1 电路基本知识了解电路的基本元件、基本参数、基本定律等内容，包括电阻、电压、电流、电功率等的基本概念和计算方法。
掌握欧姆定律、基尔霍夫定律等电路定律。
3.2 电气控制原理了解电气控制系统的基本原理和组成，包括接触器、继电器、接线端子、断路器、开关、按钮等设备的作用和原理。
4. 电气测量知识4.1 电气测量仪器了解各种常见的电气测量仪器的原理和使用方法，包括万用表、电压表、电流表、电阻表等仪器的使用技巧。
4.2 电气测量技术掌握各种电气测量技术，包括直流电压、交流电压、电阻、电流等的测量方法和技巧，熟练使用各种测量仪器进行准确的电气测量。
5. 电气维护知识5.1 电气设备维护掌握各种电气设备的维护方法，包括清洁、润滑、检查、调试等维护工作的技巧和方法。
5.2 电气故障排除掌握电气设备故障的排除方法，包括故障分析、故障检测、故障定位、故障修复等故障排除工作的技巧和方法。
以上是电工小工入门知识点的总结，希望可以帮助到大家。
初级电工培训基础知识资料课件
力，大约平均需要投资2000元，不到建设投资的1/3。通
过提高电能效率节约下来的电力还不需要增加煤等一次性
资源投入，更不会增加环境污染。
所以，提高电能效率与加强电力建设具有相同的重要 地位，不仅有利于缓解电力紧张局面，还能促进资源节约 型社会的建立。
电气设备的额定值及电路的工作状态
1. 电气设备的额定值
40W的电灯照明25小时。
（2）电功率
电工技术中，单位时间内电流所作的功称为电功率。 电功率用“P ”表示：
P W UIt UI tt
国际单位制：U 【V】，I【A】，电功率P用瓦特【W】
电功率是用来表示电流做功快慢的物理量。 用电器正常工作时的电压叫额定电压，在额定电压下的 电功率叫做额定功率。
两种电源之间的等效互换
等效互换的原则：当外接负载相同时，两种电源模
型对外部电路的电压、电流相等。
I
I
+ US_
a 内阻改并联
+
Uab
Is
=
Us R0
IS
US R0
R0
a
+
Uab
R0
_ 内阻改串联
_
b Us = Is R0
b
两种电源模型之间等效变换时，电压源的数和电流
源的数值遵循欧姆定律的数值关系，但变换过程中内
IS R0
理想电压源和实际电压源模型的区别
U
S
I
电 压
R0U
输 出＋
0
I
源
＋
端U
模 型
－US
电 压－
RL
理想电压源的外特性
U
理想电压源内阻为零，因此输出电压
恒定； 实际电压源总是存在内阻的，因此
电工初步知识点总结
电工初步知识点总结电工是一个广泛的领域，涉及到电力系统的安装、维护和修理。
在这个领域有很多基础知识，对于初学者来说，学习和掌握这些基础知识是非常重要的。
本文将总结一些电工初步知识点，帮助初学者了解这个领域。
1. 电气安全电气安全是电工工作中非常重要的一个方面。
电工在进行电气工作时必须要了解电气安全知识，包括使用绝缘工具、佩戴适当的防护装备、正确接地和断开电源等。
在处理高压电时，要格外谨慎，必须严格遵守安全规程。
2. 电路基础电路是电工工作的基础，了解电路基础知识对于电工是非常重要的。
电路的基本元件包括电源、负载、导线和开关等。
电源是提供电能的装置，负载是利用电能的装置，导线是将电能传输到负载的通道，开关用于控制电路的通断。
3. 电气工具和仪器电工在进行工作时需要使用各种电气工具和仪器，比如电钻、螺丝刀、万用表、绝缘测试仪等。
了解这些工具和仪器的使用方法、安全操作规程是非常重要的。
4. 电气符号和图纸电工需要能够看懂电气符号和图纸，图纸上显示了电气元件的连接方式、安装位置和电气布线等信息。
了解电气符号和图纸对于电工来说是非常重要的。
5. 电路故障排除电路故障排除是电工工作中的一个重要方面。
电工需要使用仪器进行故障检测和排除，比如使用万用表测试电路、使用绝缘测试仪检测电气设备的绝缘状况等。
6. 电气设备安装和维护电工需要对各种电气设备进行安装和维护，比如插座、开关、照明设备等。
在进行安装和维护时，需要仔细按照设备的说明书和安装图纸进行操作，确保设备的安全使用。
7. 电力系统基础电力系统是由电力生产、输送和使用组成的，了解电力系统的基本知识对于电工来说是非常重要的。
电力系统包括发电厂、变电站、配电网和用电设备等。
8. 电气标准和规范电工需要了解各种电气标准和规范，比如国家电气规范、行业标准等。
遵守这些标准和规范是确保电气安全和设备正常运行的关键。
总结以上是电工初步知识点的总结，这对于初学者来说是非常重要的。
小白学电工知识点总结
小白学电工知识点总结电工是一个非常重要的行业，在现代社会中起着至关重要的作用。
无论是在家庭生活中，还是在工业生产中，电气设备都是必不可少的。
因此，学习电工知识对于每个人来说都是非常有必要的。
本文将为大家总结一些小白学电工知识点，希望能对大家有所帮助。
一、电工基础知识1. 电流、电压、电阻电流是电荷在导体中流动的现象，单位是安培（A）。
电压是电流的推动力，单位是伏特（V）。
电阻是电流通过导体时的阻碍力，单位是欧姆（Ω）。
电流、电压和电阻之间的关系由欧姆定律来描述：电流等于电压除以电阻，即 I=V/R。
2. 电路电路是一个由导体、电源和负载组成的闭合路径。
电路分为串联电路和并联电路。
串联电路中，电流只能有一个路径流动；而并联电路中，电流可以有多个路径流动。
3. 电线颜色代码在电线中，通常会用不同的颜色来表示不同的电压级别。
例如，黑色代表线路零，蓝色代表中性线，红色或棕色代表相线。
学习掌握电线颜色代码可以帮助我们正确地连接电路，避免电路故障。
二、安全用电知识1. 电气安全知识在进行电气工作时，一定要注意安全。
首先要确保断电后再进行维修、安装等工作，同时要穿戴好绝缘手套、绝缘鞋等防护装备，以免触电。
在天气潮湿的情况下，更应该注意防潮防霉，以免导致电路故障。
2. 电源插座的正确使用在使用电源插座时，一定要遵循正确的使用方法。
不要在插座上同时插入过多电器，以免导致电路过载。
此外，插头要插牢，避免发生接触不良或者跳闸的情况。
3. 用电器具的正确使用使用电器具时，一定要确保接地良好，并且避免使用破损的电器。
在使用小家电时，一定要及时断电并清洁，以防长时间使用导致故障。
三、常用电器设备的维修知识1. 灯具的维修灯具是我们在日常生活中经常使用的电器设备。
在维修灯具时，首先要确保灯具已经断电。
然后可以用螺丝刀拧开灯具外壳，检查灯泡是否烧坏，是否需要更换。
如果需要更换灯泡，一定要选择适配的灯泡型号，并确保安装牢固。
2. 开关插座的维修在维修开关插座时，同样要确保断电。
初级电工基础知识必读
一 、电工基础知识入门1. 直流电路电路电路得定义: 就就是电流通过得途径电路得组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部得一段电路负载: 所有电器电源: 能将其它形式得能量转换成电能得设备1. 基本物理量1、2、1 电流1、2、1、1 电流得形成: 导体中得自由电子在电场力得作用下作有规则得定向运动就形成电流、1、2、1、2 电流具备得条件: 一就是有电位差,二就是电路一定要闭合、 1、2、1、3 电流强度: 电流得大小用电流强度来表示,基数值等于单位时间内通过导体截面得电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度得单位就是 “安”,用字母 “A”表示、常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)得大小与方向不随时间得变化而变化,用大写字母 “I”表示,简称直流电、1、2、2 电压1、2、2、1 电压得形成: 物体带电后具有一定得电位,在电路中任意两点之间得电位差,称为该两点得电压、1、2、2、2 电压得方向: 一就是高电位指向低电位; 二就是电位随参考点不同而改变、1、2、2、3 电压得单位就是 “伏特”,用字母 “U ”表示、常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1、2、3 电动势1、2、3、1 电动势得定义: 一个电源能够使电流持续不断沿电路流动,就就是因为它能使电路两端维持一定得电位差、这种电路两端产生与维持电位差得能力就叫电源电动势、 1、2、3、2 电动势得单位就是 “伏”,用字母 “E”表示、计算公式为 QA E =(该公式表明电源将其它形式得能转化成电能得能力)其中A 为外力所作得功,Q 为电荷量,E 为电动势、1、2、3、3 电源内电动势得方向: 由低电位移向高电位1、2、4 电阻1、2、4、1 电阻得定义: 自由电子在物体中移动受到其它电子得阻碍,对于这种导电所表现得能力就叫电阻、1、2、4、2 电阻得单位就是 “欧姆”,用字母 “R”表示、 1、2、4、3 电阻得计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0、017铝ρ=0、0282. 欧姆定律1、3、1 欧姆定律就是表示电压、电流、电阻三者关系得基本定律、 1、3、2 部分电路欧姆定律: 电路中通过电阻得电流,与电阻两端所加得电压成正比,与电阻成反比,称为部分欧姆定律、计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中得电流与电源得电动势成正比,与电路中负载电阻及电源内阻之与成反比,称全电路欧姆定律、计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势3. 电路得连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路得连接方法、1.4.1.2 电路串联得特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之与,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之与,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源得负极与后一个电源得正极依次连接起来、特点: 可以获得较大得电压与电源、计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻得并联: 将电路中若干个电阻并列连接起来得接法,称为电阻并联、1.4.2.2并联电路得特点: 各电阻两端得电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路得总电流等于电路中各支路电流之总与,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 得倒数等于各支路电阻倒数之与,即nR R R R R 1...1111321++++=、并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重、1.4.2.3 通过各支路得电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源得并联:把所有电源得正极连接起来作为电源得正极,把所有电源得负极连接起来作为电源得负极,然后接到电路中,称为电源并联.1.4.2.5 并联电源得条件:一就是电源得电势相等;二就是每个电源得内电阻相同.1.4.2.6 并联电源得特点:能获得较大得电流,即外电路得电流等于流过各电源得电流之与.1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件得串联又有元件得并联称为混联电路 1.4.3.2 混联电路得计算: 先求出各元件串联与并联得电阻值,再计算电路得点电阻值;由电路总电阻值与电路得端电压,根据欧姆定律计算出电路得总电流;根据元件串联得分压关系与元件并联得分流关系,逐步推算出各部分得电流与电压、4. 电功与电功率5. 电功6. 电流所作得功叫做电功,用符号 “Ａ”表示、电功得大小与电路中得电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT7. 电功及电能量得单位名称就是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示、 1KWH=3、6M Ｊ 8. 电功率9. 电流在单位时间内所作得功叫电功率,用符号 “P”表示、计算公式为RU R I UI t A P 22====10. 电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力、1马力=736W 1KW = 1、36马力11. 电流得热效应、短路 12. 电流得热效应13. 定义: 电流通过导体时,由于自由电子得碰撞,电能不断得转变为热能、这种电流通过导体时会发生热得现象,称为电流得热效应、14. 电与热得转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生得热量,W 为消耗得电能、15. 短路16. 定义: 电源通向负载得两根导线,不以过负载而相互直接接通、该现象称之为短路、 17. 短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=18. 短路得危害: 温度升高,烧毁设备,发生火灾;产生很大得动力,烧毁电源,电网破裂、19. 保护措施: 安装自动开关;安装熔断器、20. 交流电路;21. 单相交流电路22. 定义: 所谓交流电即指其电动势、电压及电流得大小与方向都随时间按一定规律作周期性得变化,又叫正磁交流电、23. 单相交流电得产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势、24. 单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机、由单相交流发电机发出得电简称为单相交流电、25. 交流电与直流电得比较: 输送方便、使用安全,价格便宜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.电工基础知识入门1.直流电路电路电路的定义：就是电流通过的途径电路的组成:电路由电源、负载、导线、开关组成内电路：负载、导线、开关夕卜电路：电源内部的一段电路负载：所有电器电源：能将其它形式的能量转换成电能的设备1.基本物理量1.2.1电流1.2.1.1 电流的形成：导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件：一是有电位差，二是电路一定要闭合.1.2.1.3 电流强度：电流的大小用电流强度来表示，基数值等于单位时间内通过导体截面的电荷量，计算公式为I Qt其中Q为电荷量(库仑);t为时间(秒⑸；I为电流强度1.2.1.4 电流强度的单位是安”用字母“ A表示•常用单位有：千安(KA)、安(A)、毫安(mA)、微安(uA)1KA = 10 3A 1A = 10 3mA 1mA = 10 3uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化，用大写字母“表示,简称直流电.1.2.2电压1.2.2.1电压的形成：物体带电后具有一定的电位，在电路中任意两点之间的电位差，称为该两点的电压.1.2.2.2电压的方向：一是高电位指向低电位；二是电位随参考点不同而改变.1.2.2.3电压的单位是伏特”用字母“ I表示.常用单位有：千伏(KV)、伏(V)、毫伏(mV)、微伏(uV)1KV = 10 3V 1V = 10 3 mV 1mV = 10 3 uV1.2.3电动势1.2.3.1电动势的定义：一个电源能够使电流持续不断沿电路流动，就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.A1.2.3.2电动势的单位是伏”用字母“ E”示.计算公式为 E —（该公式表明电源将其它形式的能转化成电能的能力）其中A为外力所作的功,Q为电荷量,E为电动势.123.3电源内电动势的方向：由低电位移向高电位1.2.4电阻1.241电阻的定义：自由电子在物体中移动受到其它电子的阻碍，对于这种导电所表现的能力就叫电阻.1.2.4.2电阻的单位是欧姆”用字母“ F表示.1.2.4.3电阻的计算方式为：R -S其中I为导体长度,s为截面积，P为材料电阻率铜尸0.017铝尸0.0282. 欧姆定律1.3.1欧姆定律是表示电压、电流、电阻三者关系的基本定律1.3.2部分电路欧姆定律：电路中通过电阻的电流，与电阻两端所加的电压成正比，与电阻成反比，称为部分欧姆定律.计算公式为I URR U U = IRI1.3.3 全电路欧姆定律：在闭合电路中（包括电源）,电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比，称全电路欧姆定律.计算公式为ER r o其中R为外电阻,r o为内电阻,E为电动势3. 电路的连接（串连、并连、混连）1.4.1 串联电路1.4.1.1 电阻串联将电阻首尾依次相连，但电流只有一条通路的连接方法1.4.1.2 电路串联的特点为电流与总电流相等,即I = I1 = 12 = 13…总电压等于各电阻上电压之和，即U = U 1 + U2 + U3…总电阻等于负载电阻之和，即R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比，即匕丄邑，匕丄邑,U 2 R2 U 3 R31.4.1.3 电源串联：将前一个电源的负极和后一个电源的正极依次连接起来特点：可以获得较大的电压与电源.计算公式为E = E 1 + E 2 + E3+…+ E nr o = r 01 + r 02 + r 03 + …+ r onI E1 E2 E3 …Enr01 r02 r03 ... r 0n1.4.2 并联电路1.421 电阻的并联：将电路中若干个电阻并列连接起来的接法，称为电阻并联•1.422并联电路的特点：各电阻两端的电压均相等，即U i = U 2 = U 3=…=U n ；电路 的总电流等于电路中各支路电流之总和 ,即I = I 1 + I 2 + |3+…+ I n ；电路总电11111阻R 的倒数等于各支路电阻倒数之和，即丄 丄丄丄 … 丄•并联R R1 R2 R3R n负载愈多，总电阻愈小，供应电流愈大，负荷愈重•I 1R 11.4.2.3 通过各支路的电流与各自电阻成反比，即11I 2R 21.4.2.4 电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负 极连接起来作为电源的负极，然后接到电路中，称为电源并联.1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同. 1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电 流之和.1.4.3 混联电路 1.4.3.1 定义：电路中即有元件的串联又有元件的并联称为混联电路1.4.3.2混联电路的计算：先求出各元件串联和并联的电阻值，再计算电路的点电阻 值;由电路总电阻值和电路的端电压，根据欧姆定律计算出电路的总电流 ；根据元件串联的分压关系和元件并联的分流关系，逐步推算出各部分的电流和电 压.4. 电功和电功率5. 电功6. 电流所作的功叫做电功，用符号 企”表示.电功的大小与电路中的电流、电压及通电 时间成正比，计算公式为 A = U I T = I 2RT7.电功及电能量的单位名称是焦耳，用符号表示;也称千瓦/时,用符号 “ KWH 表示.1KWH=3.6M J 8. 电功率9.电流在单位时间内所作的功叫电功率,用符号 “ P ”示.计算公式为A P — UI t10. 电功率单位名称为 瓦”或 千瓦”用符号 “W 或 “KW 表示迪可称 马力.1 马力=736W 1KW = 1.36 马力11. 电流的热效应、短路 12. 电流的热效应13. 定义：电流通过导体时，由于自由电子的碰撞，电能不断的转变为热能.这种电流通过 导体时会发生热的现象，称为电流的热效应.其中Q 为导体产生的热量 W 为消耗的电能I 2R14.电与热的转化关系其计算公式为 2Q I RT WU 215. 短路16. 定义：电源通向负载的两根导线，不以过负载而相互直接接通•该现象称之为短路17. 短路分析：电阻（R）变小，电流（I）加大,用公式表示为Ir o18. 短路的危害:温度升高，烧毁设备,发生火灾；产生很大的动力,烧毁电源,电网破裂.19. 保护措施：安装自动开关；安装熔断器.20. 交流电路；21. 单相交流电路22. 定义：所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化，又叫正磁交流电.23. 单相交流电的产生：线圈在磁场中运动旋转，旋转方向切割磁力线，产生感应电动势.24. 单相交流发电机：只有一个线圈在磁场中运动旋转，电路里只能产生一个交变电动势，叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电25. 交流电与直流电的比较：输送方便、使用安全，价格便宜。
26. 交流电的基本物理量27. 瞬时值与最大值28. 电动势、电流、电压每瞬时的值称为瞬时值.符号分别是：电动势“ E龟压“ U'电流“I”.29. 瞬时值中最大值，叫做交流电动最大值.也叫振幅.符号分别是：Em, Im, Um.30. 周期、频率和角频率31. 周期：交流电每交变一次（或一周）所需时间.用符号“■表示;单位为秒”用字母“表示;T = 0.02s33. 相位、初相位、相位差34. 相位：两个正弦电动势的最大值是不是在同一时间出现就叫相位，也可称相角.35. 初相位：不同的相位对应不同的瞬时值，也叫初相角.36. 相位差：在任一瞬时，两个同频率正弦交流电的相位之差叫相位差.37. 有效值：正弦交流电的大小和方向随时在变•用与热效应相等的直流电流值来表示交流电流的大小•这个值就叫做交流电的有效值.38. 纯电阻电路：负载的电路，其电感和电容略去不计称为纯电阻电路.39. 纯电感电路：由电感组成的电路称为纯电感电路.40. 纯电容电路：将电容器接在交流电源上组成的电路并略去电路中的一切电阻和电感.这种电路称为纯电容电路.41. 三相交流电路42. 三相交流电的定义：在磁场里有三个互成角度的线圈同时转动，电路里就产生三个交变电动势.这样的发电机叫三相交流发电机，发出的电叫三相交流电.每一单相称为一相.43. 三相交流电的特点44. 转速相同，电动势相同；45. 线圈形状、匝数均相同，电动势的最大值（有效值）相等；46. 三个电动势之间互存相位差；e A、e B、e c为三相对称电动势•计算公式为：e A = EmSi nnte B = EmSin（wt-120 °）e c = EmSin（wt-240 0）47. 电源的连接（在实际连接中）48. 星形连接相电压：每个线圈两端的电压•相电压为220V线电压：两条相线之间的电压.线电压为380V相电压与线电压的关系如下：----------------------------- •（三线三相输出）示例：有一三相发电机，其每相电动势为127V，分别求出三相绕组作星形连接和三角形连接时的线电压和相电压解：作星形连接时，U Y相=127V, U Y线=•、3U Y相=127V x •、3作三角形连接时，U = 127V50. 三相电路的功率计算51. 单相有功功率：P = IU （纯电阻电路）尸T = 0.O2s（China 中国）C.UB * U 线=..3U 相；U相=220V ;（三相四线输出）U 线=380V相电流：流过每一相线圈的电流.用I相表示线电流：流过端成的电流.用I线表示.相电流等于线电流.49.三角形连接"A HA ' -B 一 _________________ I线=.3I相；U线=U相52. 频率：交流电每秒交变的次数或周期叫做频率•用符号“表示,单位是Hz.50Hz（China 中国）功率因数：衡量电器设备效率高低的一个系数•用Cos?表示.对于纯电阻电路，Cos? = 1对于非纯电阻电路，Cos? < 1 单相有功功率的计算公式为（将公式一般化）P =IUCos ?53. 三相有功功率：不论Y”或接法，总的功率等于各相功率之和三相总功率计算公式为P = I A U A C OS ? + I B U B C OS ? + I C U C C OS=3对于Y ”接法，因U线=3U相I线=I相，贝y P =3 x I相U线一33x\ 3,3 I 线U 线Cos ?对于△”接法，因因I线=3I U线=U相，贝V P =3 x U线I线U 3 x3x,3,3 I 线U 线Cos ?示例一：某单相电焊机，用钳表测出电流为7.5A,用万能表测出电压为380V, 设有功系数为0.5,求有功功率.解：根据公式P = IUCos ?，已知I = 7.5A , U = 380V,Cos?= 0.5贝y P = IUCos ? = 7.5 x 380 x 0.5 = 1425W示例二：某单相电焊机，额定耗电量为2.5KW,额定电压为380V, Cos ?为0.6, 求额定电流.解：根据公式P = IUCos ?,则I =上込F0A380 0.654. 电磁和电磁感应；55. 磁的基本知识56. 任一磁铁均有两个磁极，即N极（北极）和S极（南极）.同性磁极相斥，异性磁极相吸57. 磁场：受到磁性影响的区域，显示出穿越区域的电荷或置于该区域中的磁极会受到机械力的作用；也可称磁铁能吸铁的空间，称为磁场.58. 磁材料：硬磁材料一永久磁铁；软磁材料一电机和电磁铁的铁芯.59. 电流的磁效应60. 定义：载流导体周围存在着磁场，即电流产生磁场（电能生磁）称电流的磁效应.61. 磁效应的作用：能够容易的控制磁场的产生和消失，电动机和测量磁电式仪表的工作原理就是磁效应的作用.62. 通电导线（或线圈）周围磁场（磁力线）的方向判别，可用右手定则来判断：63. 通电直导线磁场方向的判断方法：用右手握住导线，大拇指指向电流方向，则其余四指所指的方向就是磁场的方向.64. 线圈磁场方向的判断方法：将右手大拇指伸直，其余四指沿着电流方向围绕线圈，则大拇指所指的方向就是磁场方向.65. 通电导线在磁场中受力的方向，用电动机左手定则确定：伸出左手使掌心迎着磁力线，即磁力线透直穿过掌心，伸直的四指与导线中的电流方向一致，则与四指成直角的大拇指所指方向就是导线受力的方向66. 电磁感应67. 感应电动势的产生：当导体与磁线之间有相对切割运动时,这个导体就有电动势产生.68. 磁场的磁通变化时，回路中就有电势产生，以上现象称为电磁感应现象.由电磁感应现象产生的电动势叫感应电动势.由感应电动势产生的电流叫感应电流.69. 自感：由于线圈（或回路）本身电流的变化而引起线圈（回路）内产生电磁感应的现象, 叫自感现象.由自感现象而产生的感应电动势叫做自感电动势70. 互感：在同一导体内设有两组线圈，电流通过一组线圈时，线圈内产生71. 磁通并穿越线圈，而另一组则能产生感应电动势.这种现象叫做互感二常用电工仪表和测试的认识及应用1. 电工仪表的基本原理磁电式仪表用符号表示.其工作原理为：可动线圈通电时，线圈和永久磁铁的磁场磁场相互作用的结果产生电磁力，从而形成转动力矩，使指针偏转.电磁式仪表用符号’表示，分为吸引型和排斥型两种.吸引型电磁式仪表工作原理：线圈通电后，铁片被磁化，无论在那种情况下都能使时钟顺时方向转动.排斥型电磁式仪表工作原理：线圈通电后，动定铁片被磁化，动定铁片的同极相对，互相排斥，使动铁片转动.电动式仪表用符号’表示.其工作原理为：固定线圈产生磁场，可动线圈有电流通过时受到安培力作用，使指针顺时针转动.2. 常用的测量仪表电工测量项目：电流、电压、电阻、电功率、电能、频率、功率因素等电流表和电压表电流测量电流测量的条件：电流表须与被测电路串联；电流流量不超过量程.电流测量的方法：:A例:假定A 表的量程为A i (1A,1m)解：因 U 表=RfL,贝y A l x R 表=(A 2 -A i ) x RfL1 x 0.1 = (10 -1) x RfL0.1 1 =—m9 90交流电流表通过电流互感器接入 适用：交流大电流测量互感器的选用：1） 选用穿互感器的匝数必须满足母线电流，小于允许电流2） 购买配套仪表：例如选用1匝150/5,则选用150/5仪表电压测量电压测量条件：电压表必须与被测电流并联，电压值不得超出量程电功率测量图 r1直流电流表与分流器接入R 不适用：扩大仪表量程RfL—i1 ------1b RfL 的确定：1.测出R 表;2•定出量程范围直接接入法适用：交直流低压测量2000V功率表的选用：功率表大都采用电动式.因为要反映电压、电流要素，要使实际电压小 于电压线圈耐压，实际电流小于电流线圈额定电流 .接线守则：符号*;端接电源.电流端钮与电路串联，电压端钮与电路并联接线图:单相功率及三相功率测量接线:注：直流电P=UI,交流电P=UICos? 电能有单相与三相两种电能测量。
