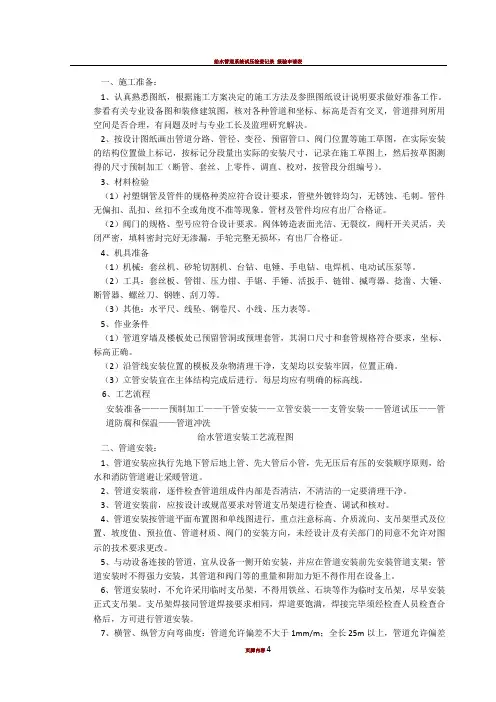

给水衬塑钢管技术交底

一、施工准备：

1、认真熟悉图纸，根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与专业工长及监理研究解决。

2、按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际的安装尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。

3、材料检验

（1）衬塑钢管及管件的规格种类应符合设计要求，管壁外镀锌均匀，无锈蚀、毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。管材及管件均应有出厂合格证。

（2）阀门的规格、型号应符合设计要求。阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

4、机具准备

（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。

（2）工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。

（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。

5、作业条件

（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

（2）沿管线安装位置的模板及杂物清理干净，支架均以安装牢固，位置正确。

（3）立管安装宜在主体结构完成后进行。每层均应有明确的标高线。

给水管道安装工艺流程图

二、管道安装：

1、管道安装应执行先地下管后地上管、先大管后小管，先无压后有压的安装顺序原则，给水和消防管道避让采暖管道。

2、管道安装前，逐件检查管道组成件内部是否清洁，不清洁的一定要清理干净。

3、管道安装前，应按设计或规范要求对管道支吊架进行检查、调试和核对。

4、管道安装按管道平面布置图和单线图进行，重点注意标高、介质流向、支吊架型式及位置、坡度值、预拉值、管道材质、阀门的安装方向，未经设计及有关部门的同意不允许对图示的技术要求更改。

5、与动设备连接的管道，宜从设备一侧开始安装，并应在管道安装前先安装管道支架；管道安装时不得强力安装，其管道和阀门等的重量和附加力矩不得作用在设备上。

6、管道安装时，不允许采用临时支吊架，不得用铁丝、石块等作为临时支吊架，尽早安装正式支吊架。支吊架焊接同管道焊接要求相同，焊道要饱满，焊接完毕须经检查人员检查合格后，方可进行管道安装。

7、横管、纵管方向弯曲度：管道允许偏差不大于1mm/m；全长25m 以上，管道允许偏差不大于25mm。

8、立管垂直度：管道允许偏差不大于3mm/m；全长5m以上，管道允许偏差不大于8mm。

9、横管安装

①从外墙预埋套管中至一层地面预留洞中拉线安装吊架，管道穿后

砌墙处预埋刚套管（套管管径比管道大一号）。

②将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2~3扣，清除麻头，校核甩口的高度、方向是否正确。外露丝扣和镀锌层破坏处刷好防锈漆。

10、给水立管安装

①立管安装时，从顶层至地下室统一吊线安装立管卡，管道穿楼板处预留刚套管（套管管径比管道大一号）。

②将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2~3扣，清除麻头，校核甩口的高度、方向是否正确。外露丝扣和镀锌层破坏处刷好防锈漆。

③支管甩口均加好临时丝堵，立管阀门安装朝向应便于操作和修理。

④安装完后用线坠吊直找正，配合土建堵好楼板洞。

1）丝扣连接：

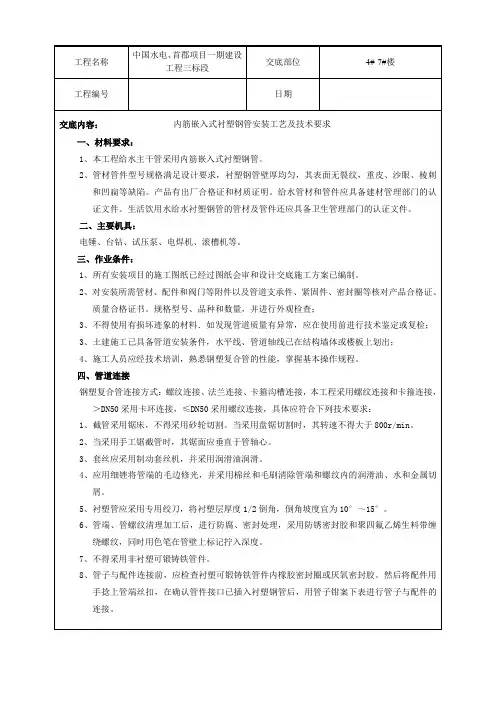

1、螺纹连接管道安装，其施工应符合下列要求（管道直径＜DN100时，采用丝扣连接）：

①截管宜采用锯床，不得采用砂轮切割。当采用盘锯切割时，其转速不得大于800r/min；

②当采用手工锯截管时，其锯面应垂直于管轴心。

③套丝应采用自动套丝机。

④套丝机应采用润滑油润滑。

⑤管端清理加工应用细锉将金属管端的毛边修光；

⑥管端清理加工应采用棉回丝和毛刷清楚管端和螺纹内的油、水和金属切削。

⑦衬塑管应采用专用绞刀，将衬塑层厚度1/2倒角，倒角坡度宜为10～15度。

2、衬塑钢管的丝扣连接应按下列程序进行：

①管端、管螺纹清理加工后，应进行防腐、密封处理，宜采用防锈密封胶和聚四氟乙烯生料带缠绕螺纹。

②不得采用非衬塑可锻铸铁管件。

三、阀门安装

阀门安装前，应做耐压强度试验。试验应以每批（同牌号、同规格、同型号）数量中抽查10%，且不少于l个，如有漏、裂不合格的应再抽查20%，仍有不合格的则需逐个试验。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。强度和严密性试验压力应为阀门出厂规定压力。

1、由于截止阀的阀体内腔左右两侧不对称，安装时必须注意流体的流动方向。应使管道中流体由下向上流经阀盘，因为这样流动的流体阻力小，开启省力，关闭后填料不与介质接触，易于检修。

2、闸阀（生活泵进水口总管上采用）。闸阀不宜倒装。倒装时，使介质长期存于阀体提升空间，检修也不方便。

3、止回阀有严格的方向性，安装时除注意阀体所标介质流动方向外。

4、蝶阀在安装时，蝶板要停在关闭的位置上。

四、管道试压

铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时放净空气，充满水后进行加压，当压力升到规定要求时停止加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察其压力下降在允许范围内，通知有关人员验收，办理交接手续。然后把水泄净，在破损的镀锌层和外露丝扣处做好防腐处理，再进行隐蔽工作。

五、管道冲洗

管道在交工使用前必须进行冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。

六、管道防腐：给水管道铺设与安装的防腐均按设计要求及国家验收规范施工，所有型钢支架（防锈漆两遍、面漆一遍）及管道镀锌层破坏处和外露丝扣要补刷防锈漆。

七、质量标准

1.保证项目

①隐蔽管道和给水系统的水压试验结果必须符合设计要求和施工规范规定。

②给水系统竣工后或交付使用前，必须进行冲洗。

2.基本项目

①管道坡度的正负偏差应符合设计要求。

②衬塑钢管螺纹加工精度符合国标《管螺纹》规定，螺纹清洁规整，无断丝或缺丝，连接牢固，管螺纹根部有外露螺纹，无焊接口。镀锌层无破损，螺纹露出部分防腐蚀良好，接口处无外露油麻等缺陷。

③阀门安装。型号、规格、耐压和严密性试验符合设计和施工规范规定，位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净。

④管道和金属支架的油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。

八、应注意的问题

1、支、吊架制作歪、扭、尺寸不准。原因是支、吊架制作时地面不平

整，对精度要求不严。需加强检查，注意质量验收。

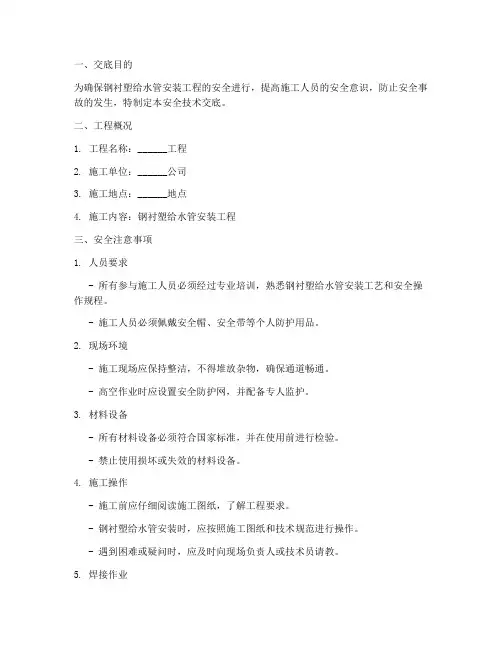

进入现场必须戴好安全帽。不得穿拖鞋进入现场。

2. 班组内部人员发生争执，或与其它专业施工人员发生争执时，不得

打架，必须到项目部来由主管领导解决问题，擅自打架闹事者一律开除并视情况处以相应的罚款。

3. 使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护

装置灵敏有效。不得"带病"运转。

4、超过2米时应使用安全带，梯子使用时要系好拉线。

5、管道除锈防腐时要注意做好防护，管道要分类堆放好，使用时要物

尽所用，废料要及时拿回库房。

6、焊接作业前要开具动火证，要带好防火用品，焊接时要有专人看护，并配齐消防设备。

7、施工作业前要看好图纸，把轴线按现场相对的位置标注好，标高要核对好后施工。
