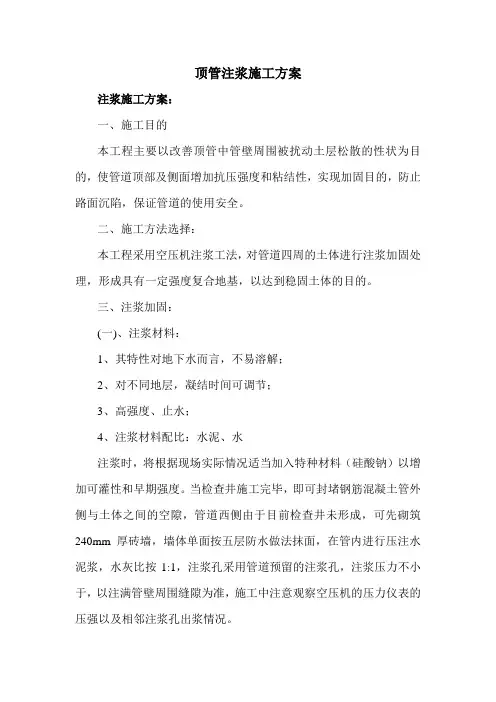

顶管注浆施工方案
顶管注浆施工方案
为改善顶管中管壁周围被扰动土层松散的性状，使管道顶部及侧面增加抗压强度和粘结性，实现加固目的，防止路面沉陷，保证管道的使用安全，采用空压机注浆工法,对管道四周的土体进行注浆加固处理,形成具有一定强度复合地基,以达到到稳固土体的目的。
（一)、注浆材料
1、其特性对地下水而言,不易溶解
2、对不同地层,凝结时间可调节
3、高强度、止水:
4、注浆材料配比:水泥、水
注浆时,将根据现场实际情况适当加入特种材料(硅酸钠)以增加可灌性和早期强度。当检查井施工完毕,即可封堵钢筋混凝土管外侧与土体之间的空隙,在管内进行压注水泥浆,水灰比按1:1,注浆孔采用管道预留的注浆孔,注浆压力不小于0.1mPa,以注满管壁周围缝隙为准,施工中注意观察空压机的压力仪表的压强以及相邻注浆孔出浆情况。
(二)、注浆孔的布置和注浆范围
本工程采用的管材为采用级“F”型钢筋砼管道,每根管节长2m,每根管有三个注浆于孔。
(三)、工艺流程
1、清孔、连接注浆工艺管道:根据管道预留注浆孔的位置,布
设注浆支管,每个注浆口支管均设一控制闸阀。
2、注入浆液:管道布设完成后开始注浆,注浆压力不小于0.1Mpas
3、封堵注浆孔:采用与预留注浆孔配套的堵丝封堵注浆孔,防止浆液流失。
4、冲洗注浆管:注浆完毕,应立即用清水冲洗注浆管,必须采取适当措施处理废水,搞好清洁工作。
