风力发电机工作原理图解析

风力发电，是能源业又一突破，其中风力发电机功不可没。通过风力发电机工作原理图，我们可以清晰了解各种奥妙。其实，风力发电机工作原理图并不是那么难懂。下面，我们一起来对风力发电机工作原理图进行详细的剖析和解读吧!

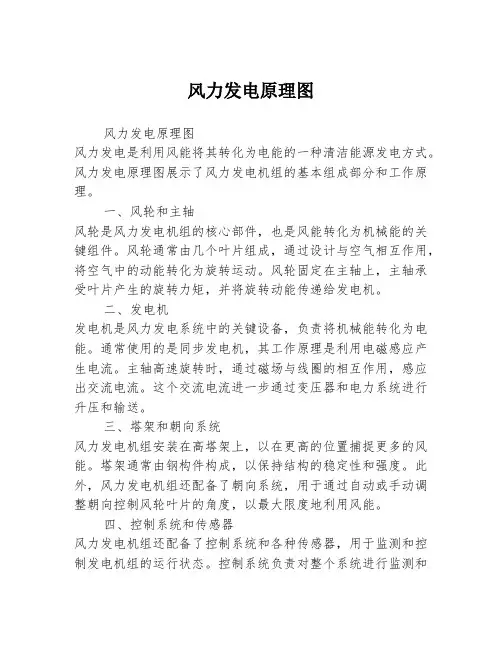

风力发电机为一由转动盘、固定盘、风轮叶片、固定轮、立竿、集电环盘、舵杆、尾舵和逆变器组成的系统。转动盘和固定盘构成该系统的发电机，逆变器包括50赫正弦波振荡器、整形电路、低压输出电路和倒相推挽电路。

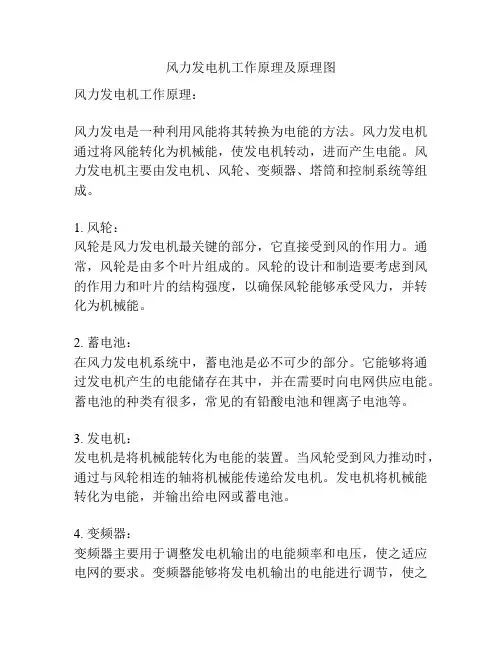

风力发电机工作原理就是通过叶轮将风能转变为机械转距(风轮转动惯量)，通过主轴传动链，经过齿轮箱增速到异步发电机的转速后，通过励磁变流器励磁而将发电机的定子电能并入电网。如果超过发电机同步转速，转子也处于发电状态，通过变流器向电网馈电。

最简单的风力发电机可由叶轮和发电机两部分构成，立在一定高度的塔干上，这是小型离网风机。最初的风力发电机发出的电能随风变化时有时无，电压和频率不稳定，没有实际应用价值。为了解决这些问题，现代风机增加了齿轮箱、偏航系统、液压系统、刹车系统和控制系统等。

齿轮箱可以将很低的风轮转速(1500千瓦的风机通常为12-22转/分)变为很高的发电机转速(发电机同步转速通常为1500转/分)。同时也使得发电机易于控制，实现稳定的频率和电压输出。偏航系统可以使风轮扫掠面积总是垂直于主风向。要知道，1500千瓦的风机机舱总重50多吨，叶轮30吨，使这样一个系统随时对准主风向也有相当的技术难度。

风机是有许多转动部件的，机舱在水平面旋转，随时偏航对准风向;风轮沿水平轴旋转，以便产生动力扭距。对变桨矩风机，组成风轮的叶片要围绕根部的中心轴旋转，以便适应不同的风况而变桨距。在停机时，叶片要顺桨，以便形成阻尼刹车。

早期采用液压系统用于调节叶片桨矩(同时作为阻尼、停机、刹车等状态下使用)，现在电变距系统逐步取代液压变距。

就1500千瓦风机而言，一般在4米/秒左右的风速自动启动，在13米/秒左右发出额定功率。然后，随着风速的增加，一直控制在额定功率附近发电，直到风速达到25米/秒时自动停机。

现代风机的设计极限风速为60-70米/秒，也就是说在这么大的风速下风机也不会立即破坏。理论上的12级飓风，其风速范围也仅为32。7-36。9米/秒。

风机的控制系统要根据风速、风向对系统加以控制，在稳定的电压和频率下运行，自动地并网和脱网;同时*齿轮箱、发电机的运行温度，液压系统的油压，对出现的任何异常进行报警，必要时自动停机，属于无人值守独立发电系统单元。
