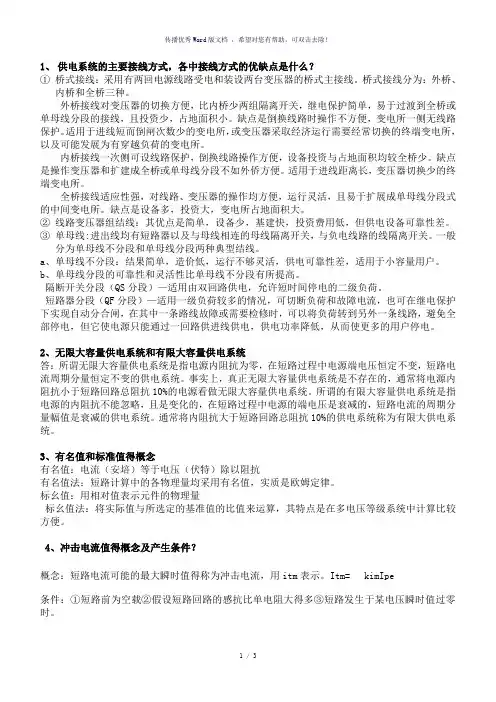

各种接线方式的优缺点

各种接线方式的优缺点
各种接线方式的优缺点

单母线接线

优点:接线简单,清晰,设备少,操作方便,便于扩建和采用

成套配电装置。

缺点:可靠性差,母线或母线隔离开关检修或故障时,所有回

路都要停止工作,也就是要造成全厂或全站长期停

电,调度不方便,电能只能并列运行,并且线路侧

发生短路时,有较大的短路电流。

2.1双母线接线

优点:有两组母线,可以互为备用,运行可靠性和灵活性高,调度灵方便、便于扩建,可以向母线左右任意一个方向顺延扩建,检修任一

母线时,隔离开关仅仅使本回路断开。

缺点:造价高,因为增加了一组母线及其隔离开关,增加了配电装置构架及

占地面积;当母线故障或检修时,隔离开关作倒换操作电器,

容易误操作,但可以装断路器的连锁装置加以克服。

单元接线

(1)优点:单元接线简单,开关设备少,操作简单以及因不设发电机电压级母线,而在发电机和变压器之间采用封闭母线,使得在发电机和变

压器低压侧短路的几率和短路电流相对于具有发电机电压级母线时,

有所减小。

(2)缺点:存在如下技术问题:

1)当主变压器或厂总变压器发生故障时,除了跳主变压器高压

侧出口断路器外,还需跳发电机磁场开关。

2)发电机定子绕组本身故障时,若变压器高压侧断路器失灵拒

跳,则只能通过失灵保护出口启动母差保护或发远方跳闸信

号使线路对侧断路器跳闸;若因通道原因远方跳闸信号失效,

则只能由对侧后备保护来切除故障,这样故障切除时间大大

延长,会造成发电机、主变压器严重损坏。

单母线分段接线

(1)优点:

1)供电可靠性和灵活性相对于单母线接线高,操作简单,接线方便,便于检修,投资较小,对重要用户可以从不同段引出两回馈电线路,

由两个电源供电。

2)当一段母线发生故障分段断路器自动将故障段切除,保证正常断母线

不间断供电和不致使重要用户停电。

(2)缺点:

1)当任一段母线发生故障时,将造成两段母线同时停电,在判断故障后,

拉开分段隔离开关,完好段即可恢复供电,这期间将造成完好段的短时停

电。

2)扩建时有两个方向均衡扩建

桥形接线

1)优点:当输电线路较长,故障机会较多,而变压器又不需要经常切换时,

采用内桥接线方便,正常运行时桥断路器处于闭合状态。此接线方案高压电器

少,布置简单,造价低投资少,经适当布置可较容易地过渡成单母分段或双母

线接线。

(2)缺点:

1)变压器的切除和投入较复杂,动作两台断路器,影响统一线路的暂时停运。

2)桥连断路器检修时,两个回路需解列运行。

3)出线断路器检修时,线路需较长时期停运。

四角形接线

(1)优点:所用的断路器数目比单母线分段接线和双母线接线还少一台,却具有双母线接线的可靠性,任一断路器检修时,只需断开其两侧的隔离开关,不会引起任何回路停电;没有母线,因而不存在因母线故障所产生的影响,任一回路故障时,只跳开与它的2台断路器,不会影响其他回路的正常工作,操作方便,所有隔离开关只用于检修时隔离电源,不作操作之用,不会发生带负荷断开隔离开关的事故。

(2)缺点:检修任何一台断路器时,多角形就开环运行,如果此时出现故

障,又有断路器自动跳开,将使供电造成紊乱,运行方式变化大,在闭环和开环

情况下,流过的工作电流差别大,给电气设备的选择带来困难,其继电保护装置复杂,不便于扩建。
